В чем она измеряется и как посчитать
Сила тока измеряется в амперах – обозначение 1 А. Ампер – одна из семи основных единиц.
1А = 1Кл/c, где Кл (или С) – это кулон, единица измерения количества электрического заряда.
Сила тока обозначается символом I (согласно первой букве французского Intensite´ du courant).
Величина ее определяется по формуле I=qn Vср S cos a, где:
- q – сумма зарядов;
- n – концентрация частиц;
- Vср – средняя скорость их упорядоченного движения;
- S – площадь проводника;
- a – угол между вектором направления движения и вектором нормали (перпендикуляра) к поверхности проводника.
Ампер – единица измерения силы электрического тока.
Параллельное и последовательное соединение
Все это время речь шла о цепях с одним резистором. Рассмотрим, что происходит, если их больше.
Последовательное соединение |
Параллельное соединение |
|
Схема |
Резисторы следуют друг за другом |
Между резисторами есть два узла Узел — это соединение трех и более проводников |
Сила тока |
Сила тока одинакова на всех резисторах I = I1 = I2 |
Сила тока, входящего в узел, равна сумме сил токов, выходящих из него I = I1 + I2 |
Напряжение |
Общее напряжение цепи складывается из напряжений на каждом резисторе U = U1 + U2 |
Напряжение одинаково на всех резисторах U = U1 = U2 |
Сопротивление |
Общее сопротивление цепи складывается из сопротивлений каждого резистора R = R1 + R2 |
Общее сопротивление для бесконечного количества параллельно соединенных резисторов 1/R = 1/R1 + 1/R2 + … + 1/Rn Общее сопротивление для двух параллельно соединенных резисторов R = (R1 * R2)/R1 + R2 Общее сопротивление бесконечного количества параллельно соединенных одинаковых резисторов R = R1/n |
Зачем нужны эти соединения, если можно сразу взять резистор нужного номинала? Начнем с того, что все электронные компоненты изготавливаются по ГОСТу. То есть есть определенные значения резисторов, от которых нельзя отойти при производстве. Это значит, что не всегда есть резистор нужного номинала и его нужно соорудить из других резисторов. Параллельное соединение также используют, как «запасной аэродром»: когда на конечный результат общее сопротивление сильно не повлияет, но в случае отказа одного из резисторов, будет работать другой. Признаемся честно: схемы, которые обычно дают в задачах (миллион параллельно соединенных резисторов, к ним еще последовательный, а к этому последовательному еще миллион параллельных) — в жизни не встречаются. Но навык расчета таких схем впоследствии упрощает подсчет схем реальных, потому что так вы невооруженным глазом отличаете последовательное соединение от параллельного. |
Решим несколько задач на последовательное и параллельное соединение.
Задачка раз
Найти общее сопротивление цепи.
R1 = 1 Ом, R2 = 2 Ом, R3 = 3 Ом, R4 = 4 Ом.
Решение:
Общее сопротивление при последовательном соединении рассчитывается по формуле:
R = R1 + R2 + R3 + R4 = 1 + 2 + 3 + 4 = 10 Ом
Ответ: общее сопротивление цепи равно 10 Ом
Задачка два
Найти общее сопротивление цепи.
R1 = 4 Ом, R2 = 2 Ом
Решение:
Общее сопротивление при параллельном соединении рассчитывается по формуле:
R = (R1 * R2)/R1 + R2 = 4*2/4+2 = 4/3 = 1 ⅓ Ом
Ответ: общее сопротивление цепи равно 1 ⅓ Ом
Задачка три
Найти общее сопротивление цепи, состоящей из резистора и двух ламп.
R1 = 1 Ом, R2 = 2 Ом, R3 = 3 Ом
Решение:
Сначала обозначим, что лампы с точки зрения элемента электрической цепи не отличаются от резисторов. То есть у них тоже есть сопротивление, и они также влияют на цепь.
В данном случае соединение является смешанным. Лампы соеденены параллельно, а последовательно к ним подключен резистор.
Сначала посчитаем общее сопротивление для ламп. Общее сопротивление при параллельном соединении рассчитывается по формуле:
Rламп = (R2 * R3)/R2 + R3 = 2*3/2+3 = 6/5 = 1,2 Ом
Общее сопротивление при последовательном соединении рассчитывается по формуле:
R = R1 + Rламп = 1 + 1,2 = 2,2 Ом
Ответ: общее сопротивление цепи равно 2,2 Ом.
Наконец-то, последняя и самая сложная задача! В ней собрали все самое серьезное из этой статьи .
Задачка четыре со звездочкой
К аккумулятору с ЭДС 12 В, подключена лампочка и два параллельно соединенных резистора сопротивлением каждый по 10 Ом. Известно, что ток в цепи 0,5 А, а сопротивление лампочки R/2. Найти внутреннее сопротивление аккумулятора.
Решение:
Найдем сначала сопротивление лампы.
Rлампы = R/2 = 10/2 = 5 Ом
Теперь найдем общее сопротивление двух параллельно соединенных резисторов.
Rрезисторов = (R * R)/R + R = R^2)/2R = R/2 = 10/2 = 5 Ом
И общее сопротивление цепи равно:
R = Rлампы + Rрезисторов = 5 + 5 = 10 Ом
Выразим внутреннее сопротивление источника из закона Ома для полной цепи.
I = ε/(R + r)
R + r = ε/I
r = ε/I — R
Подставим значения:
r = 12/0,5 — 10 = 14 Ом
Ответ: внутреннее сопротивление источника равно 14 Ом.
Ток, сила тока в цепи.
Что же такое электрический ток?
Давайте подумаем, что будет происходить если под действие электрического поля попадут заряженные частицы, например, электроны… Рассмотрим проводник, к которому приложено определенное напряжение:
Из направления напряженности электрического поля (E) мы можем сделать вывод о том, что \phi_1 > \phi_2 (вектор напряженности всегда направлен в сторону уменьшения потенциала). На каждый электрон начинает действовать сила:
F = Ee
где e − это заряд электрона.
И поскольку электрон является отрицательно заряженной частицей, то вектор силы будет направлен в сторону противоположную направлению вектора напряженности поля. Таким образом, под действием силы частицы наряду с хаотическим движением приобретают и направленное (вектор скорости V на рисунке). В результате и возникает электрический ток
Ток – это упорядоченное движение заряженных частиц под воздействием электрического поля.
Важным нюансом является то, что принято считать, что ток протекает от точки с более положительным потенциалом к точке с более отрицательным потенциалом, несмотря на то, что электрон перемещается в противоположном направлении.
Носителями заряда могут выступать не только электроны. Например, в электролитах и ионизированных газах протекание тока в первую очередь связано с перемещением ионов, которые являются положительно заряженными частицами. Соответственно, направление вектора силы, действующей на них (а заодно и вектора скорости) будет совпадать с направлением вектора E. И в этом случае противоречия не возникнет, ведь ток будет протекать именно в том направлении, в котором движутся частицы
Для того, чтобы оценить ток в цепи придумали такую величину как сила тока. Итак, сила тока (I) – это величина, которая характеризует скорость перемещения электрического заряда в точке. Единицей измерения силы тока является Ампер. Сила тока в проводнике равна 1 Амперу, если за 1 секунду через поперечное сечение проводника проходит заряд 1 Кулон.
Мы уже рассмотрели понятия силы тока и напряжения, теперь давайте разберемся каким образом эти величины связаны. И для этого нам предстоит изучить, что же из себя представляет сопротивление проводника.
Реальный источник ЭДС
Источник электрической энергии – это источник ЭДС с внутренним сопротивлением Rвн. Это могут быть какие-либо химические элементы питания, наподобие батареек и аккумуляторов

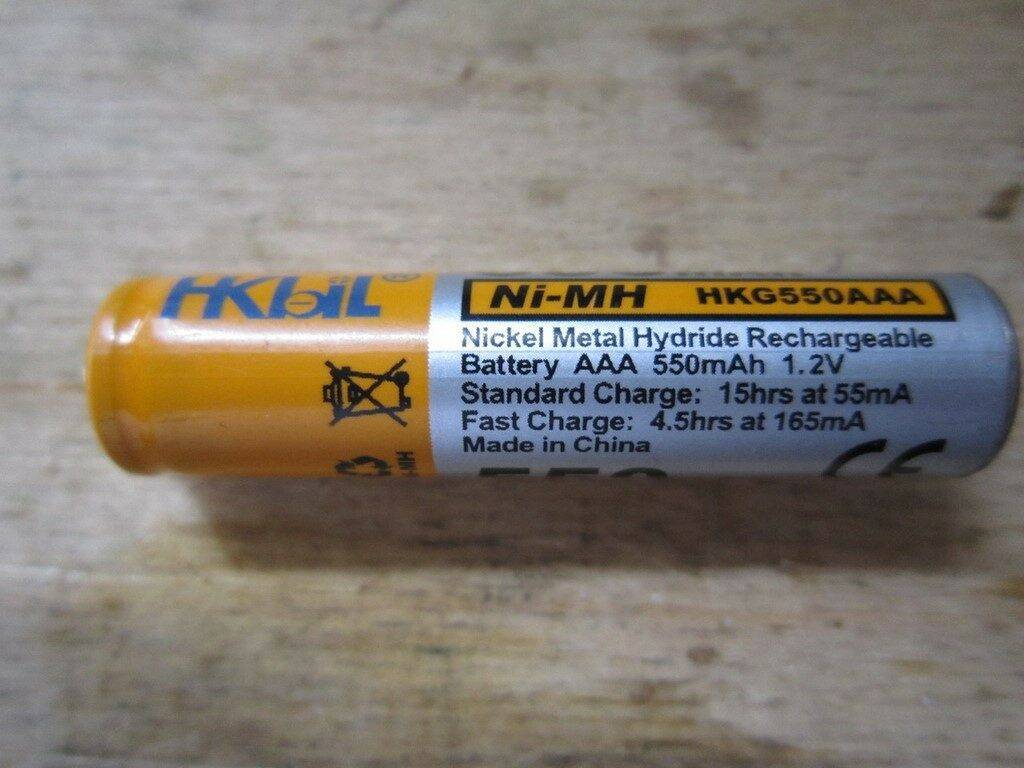

Их внутреннее строение с точки зрения ЭДС выглядит примерно вот так:
Где E – это ЭДС, а Rвн – это внутреннее сопротивление батарейки
Итак, какие выводы можно сделать из этого?
Если к батарейке не цепляется никакая нагрузка, типа лампы накаливания и тд, то в результате сила тока в такой цепи будет равняться нулю. Упрощенная схема будет такой:
Но если мы все-таки присоединим к нашей батарейке лампочку накаливания, то у нас цепь станет замкнутой и в цепи будет течь ток:
В результате у нас в цепи побежит электрический ток, а на внутреннем сопротивлении упадет какое-то напряжение, так как в результате у нас получился делитель напряжения, так как нить лампы накаливания также имеет какое-то свое сопротивление. По закону Ома, чем больше сила тока в цепи, тем больше будет падение напряжения на внутреннем сопротивлении Rвн. Более подробно об этом эффекте можно прочитать в статье закон Ома для полной цепи, а также про входное и выходное сопротивление.
Если начертить график зависимости силы в цепи тока от напряжения на батарейке, то он будет выглядеть вот так:
Какой напрашивается вывод? Для того, чтобы замерить ЭДС батарейки, нам достаточно просто взять хороший мультиметр с высоким входным сопротивлением и замерять напряжение на клеммах батарейки.
То есть мы увидим, чем больше сила тока в цепи, то тем меньше напряжение на клеммах батарейки. Об этом более подробно я говорил в статье закон Ома для полной цепи.
Напряжение в цепях переменного тока
Не прикасаться, корпус под напряжением. Запрещающий знак, Германия.
Для описания цепей переменного тока применяются следующие напряжения:
- мгновенное напряжение;
- амплитудное значение напряжения;
- среднее значение напряжения;
- среднеквадратичное значение напряжения;
- средневыпрямленное значение напряжения.
Мгновенное напряжение есть разность потенциалов между двумя точками, измеренная в данный момент времени. Зависит от времени (является функцией времени):
- u=u(t).{\displaystyle u=u(t).}
Амплитудное значение напряжения есть максимальное по модулю значение мгновенного напряжения за весь период колебаний:
- UM=max(|u(t)|).{\displaystyle U_{M}=\max(|u(t)|).}
Для гармонических (синусоидальных) колебаний напряжения мгновенное значение напряжения выражается как:
- u(t)=UMsin(ωt+ϕ).{\displaystyle u(t)=U_{M}\sin(\omega t+\phi ).}
Для сети переменного синусоидального напряжения со среднеквадратичным значением 220 В амплитудное напряжение равно приблизительно 311,127 В.
Амплитудное напряжение можно измерить с помощью осциллографа.
Среднее значение напряжения (постоянная составляющая напряжения) есть напряжение, определяемое за весь период колебаний, как:
- Um=1T∫Tu(t)dt.{\displaystyle U_{m}={\frac {1}{T}}\int _{0}^{T}u(t)dt.}
Для синусоиды среднее значение напряжения равно нулю.
Среднеквадратичное значение напряжения (устаревшие наименования: действующее, эффективное) есть напряжение, определяемое за весь период колебаний, как:
- Uq=1T∫Tu2(t)dt.{\displaystyle U_{q}={\sqrt {{\frac {1}{T}}\int \limits _{0}^{T}u^{2}(t)dt}}.}
Среднеквадратичное значение напряжения наиболее удобно для практических расчётов, так как на линейной активной нагрузке оно совершает ту же работу (например, лампа накаливания имеет ту же яркость свечения, нагревательный элемент выделяет столько же тепла), что и равное ему постоянное напряжение.
Для синусоидального напряжения справедливо равенство:
- Uq=12UM≈,707UM;UM=2Uq≈1,414Uq.{\displaystyle U_{q}={1 \over {\sqrt {2}}}U_{M}\approx 0,707U_{M};\qquad U_{M}={\sqrt {2}}U_{q}\approx 1,414U_{q}.}
В технике и быту при использовании переменного тока под термином «напряжение» имеется в виду именно среднеквадратичное значение напряжения, и все вольтметры проградуированы исходя из его определения. Однако конструктивно большинство приборов фактически измеряют не среднеквадратичное, а средневыпрямленное (см. ниже) значение напряжения, поэтому для несинусоидального сигнала их показания могут отличаться от истинного значения.
Средневыпрямленное значение напряжения есть среднее значение модуля напряжения:
- Um=1T∫T|u(t)|dt.{\displaystyle U_{m}={\frac {1}{T}}\int \limits _{0}^{T}|u(t)|dt.}
Для синусоидального напряжения справедливо равенство:
- Um=2πUM(≈,637UM)=22πUq(≈,9Uq).{\displaystyle U_{m}={2 \over \pi }U_{M}(\approx 0,637U_{M})={2{\sqrt {2}} \over \pi }U_{q}(\approx 0,9U_{q}).}
На практике используется редко, однако большинство вольтметров переменного тока (те, в которых ток перед измерением выпрямляется) фактически измеряют именно эту величину, хотя их шкала и проградуирована по среднеквадратичным значениям.
Что такое напряжение и ток?
Кстати, а что такое электрический ток и напряжение? Я думаю, что на самом деле никто не знает, потому что, чтобы узнать это, нужно хотя бы увидеть это. Кто видит ток, протекающий по проводам?
Да нет, человечество еще не добралось до таких технологий, чтобы лично наблюдать за движением электрических зарядов. Все, что мы видим в учебниках и научных трудах, – это некая абстракция, созданная в результате многочисленных наблюдений.
Что ж, об этом можно много говорить… Итак, давайте попробуем разобраться, что такое электрический ток и напряжение. Я не буду писать определения, определения не дают одинакового понимания сути. Если интересно, возьмите любой учебник физики.
Поскольку мы не видим электрический ток и все процессы, происходящие в проводнике, попробуем провести аналогию.
Традиционно электрический ток, протекающий по проводнику, сравнивается с водой, протекающей по трубам. В нашей аналогии вода – это электрический ток. Вода течет по трубам с определенной скоростью, скорость – это сила тока, измеряемая в амперах. Ну и сами трубы – проводник.
Хорошо, мы вычислили электрический ток, но что такое напряжение? Давай подумаем об этом сейчас.
Вода в трубе при отсутствии сил (силы тяжести, давления) не будет течь, она будет лежать, как любые другие сточные воды, пролитые на пол. Таким образом, эта сила или, точнее, энергия в нашей гидравлической аналогии будет истинным напряжением.
Но что происходит с водой, которая течет из резервуара высоко над землей? Вода бурным потоком устремляется из водоема на поверхность земли, выталкиваемая силами тяжести. И чем выше резервуар от земли, тем быстрее вода вытекает из трубы. Вы понимаете, о чем я говорю?
Чем выше резервуар, тем больше сила (небольшое натяжение), действующая на воду. И чем больше скорость потока воды (читайте силу тока). Теперь становится ясно, и в голове начинает формироваться красочный образ.
Разность потенциалов
Теперь давайте соединим эти бутылки трубочкой и поместим в трубку шарик, что будет?
Вода начнет перетекать из бутылки с более высоким уровнем воды в другую бутылку. И в результате поток воды будет двигать наш шарик по трубке. Процесс перелива воды прекратится, когда уровень в бутылках станет одинаковым (принцип сообщающихся сосудов).
Когда уровень воды в бутылках стал одинаковым, разность потенциалов стала равной нулю, то есть электродвижущая сила (ЭДС) равна нулю, и наш шар остается на месте.
Постоянное и переменное напряжение
Напряжение постоянное и переменное. В разговорной речи часто можно услышать «постоянный ток» и «переменный ток». Постоянный ток и постоянное напряжение являются синонимами, так же как переменный ток и переменное напряжение.
В приведенном выше примере мы рассмотрели постоянное напряжение. То есть давление воды на дне башни постоянно. Пока в башне есть вода, она оказывает давление на нижнюю часть башни. Все кажется элементарным и простым. Но какое напряжение называется переменным?
Все любят качаться на качелях:
Сначала летишь в одном направлении, потом происходит торможение, потом возвращаешься спиной, и весь процесс повторяется снова. Напряжение переменного тока ведет себя точно так же. Сначала «электрическое давление» давит в одном направлении, затем происходит процесс торможения, затем оно давит в другом направлении, торможение происходит снова, и весь процесс повторяется снова, как на качелях.
Трудно понять? А вот еще один пример из известной книги Шишкова «Первые шаги в электронике». Берем замкнутую систему труб с водой и поршнем. Наш поршень в движении. В результате наши молекулы воды отклоняются в одном направлении:
затем к другому:
напряжение переменного тока
Электроны ведут себя точно так же. В вашей домашней сети 220 В они колеблются 50 раз в секунду. Взад и вперед, вперед и назад. Это количество колебаний в секунду называется герцами. В литературе это просто пишется «Гц». Получается, что колебания напряжения в наших розетках 50 Гц, а в Америке 60 Гц, это связано со скоростью вращения генератора на электростанциях. В разговорной речи постоянное напряжение называется «постоянным», а переменное – «изменением”.
Скорость распространения электрического поля и скорость движения зарядов — в чем различия
Нужно различать скорость, с которой распространяется электрическое поле, при подключении к проводнику источника тока и скорость движения заряженных частиц в проводнике.
Скорость, с которой распространяется электрическое поле напряженностью \(\large \vec{E}\) – равна скорости света:
\
А скорость направленного движения зарядов значительно меньше — менее 0,1 мм в секунду.
Рис. 12. Заряды одновременно участвуют в двух движениях
Примечание: В качестве скорости направленного движения свободных зарядов, выбирают среднее значение скорости, с которой перемещаются заряды во время протекания тока. Ее, так же, называют скоростью дрейфа.
В то же время, при комнатной температуре скорость беспорядочного теплового движения электронов немногим более 100 километров в секунду.
То есть, заряды быстро движутся хаотично, но при этом, они согласованно и достаточно медленно передвигаются в определенном направлении.
Такое движение можно сравнить с движением потока муравьев на лесной тропе. Каждый муравей в потоке движется хаотично. Но при этом, весь поток движется согласованно в выбранную сторону.
Рис. 13. Движение муравьев и движение зарядов во время протекания электрического тока можно сравнить
Пользуясь аналогией из окружающей природы, движение заряженных частиц во время протекания электрического тока можно сравнить с движением муравьев.
Каждая частица движется хаотически под действием температуры и одновременно с этим, все частицы смещаются в одном направлении в общем потоке под действием электрического поля.
Физическая работа пробного заряда в электрическом поле
Итак, вы превратились в пробный электрический заряд q во много раз меньший чем заряд Q на обкладках конденсатора и начали свое путешествие между обкладок конденсатора. При этом вы будете испытывать действие кулоновых сил. Допустим, что вы являетесь отрицательно заряженной частицей подобно электрону, тогда вас будет притягивать в сторону обкладки +Q, и вас будет отталкивать от обкладки с зарядом -Q. Чем ближе вы будете к одной из обкладок, тем сильнее вы будете испытывать ее силовое действие.
Предположим, что вы вошли в конденсатор со стороны обкладки -Q и вас тут же начало отталкивать от нее в сторону обкладки +Q. Вы не стали сопротивляться такому воздействию и решили не противится природе и двигаться в полном согласии с влечением. Для этих целей как раз удобно расположены балки и лестницы, по которым вы можете свободно добраться до обкладки +Q любым маршрутом. Так как на вас действуют электрическая кулоновская сила, то вы начинаете свободно набирать скорость, словно вас несет ветром. В итоге вы преодолели расстояние по балке от одной лестницы до другой в направлении от точки A к точке B (смотрите рисунок выше). Лестницы — это эквипотенциальные линии, и соответственно, вы преодолели расстояние от одного значения потенциала к другому. В нашем случае вы двигались от того потенциала, который для вас больший по величине, к тому, что меньше. Если же вы были бы зарядом другого знака, то есть +q, тогда потенциалы поменяли бы свои знаки и больший стал бы меньшим, а меньший большим. Математически это означает умножение потенциалов на -1.
На вас действовала сила и вы переместились из точки A в точку B, другими словами вы двигались от потенциала φa (большего) к потенциалу φb (меньшему). Это подобно тому, как если бы вы плыли по течению реки на плоту, когда вам не нужно грести веслами и не требуется мотора для движения. Можно сказать, что вами совершена механическая работа, которая является вычисляется как произведение силы на расстояние. Совершив такое перемещение, вы потеряли часть потенциальной энергии, которая перешла в кинетическую (скорость вашего движения), а затем выделилась вероятно в виде тепла при торможении. Проделав обратный путь из точки B в точку A, вы будете двигаться как бы против течения, вам придется затратить энергию, грести веслами, использовать мотор и т. п. Переместившись обратно вы увеличите свою потенциальную энергию, потому как переместитесь в точку с большим потенциалом и ваше энергетическое состояние увеличится.
Разность этих двух потенциалов φa и φb и будет являться электрическим напряжением. Это равнозначные понятия, но в практической электротехнике чаще всего употребляют выражение не разность потенциалов, а напряжение. При рассмотрении электрических цепей употребляют такое выражение как падение напряжения на участке цепи, а для источников электричество та же самая разность потенциалов определяется как электродвижущая сила (ЭДС).
Разность потенциалов Δφ=φ1-φ2 всегда показывает какую работу A может совершить носитель заряда q при перемещении этого заряда из точки с одним потенциалом φ1 в точку с другим потенциалом φ2. При вычислении надо иметь в виду, что потенциалы могут быть как со знаком плюс, так и со знаком минус.
Если заряду для такого перемещения требуется затратить энергию, а значит увеличить свой потенциал, то тогда работа А будет со знаком (-), а если носитель заряда перемещается из области высокого потенциала в область с низким потенциалом, тогда происходит выделение энергии и работа А будет со знаком (+). Таким образом электрическое напряжение — это энергетическая характеристика электрического поля и представляет собой разность потенциалов Δφ. Это значит, что принципиально неверно утверждать, что напряжение — это потенциал. Электрическое напряжение — это всегда разность потенциалов и она возможна только между двумя точками электрического поля. Если имеется одна точка в пространстве электрического поля, тогда уместно говорить только о потенциале этой точки, но никак ни о ее напряжении.
Необходимо совершенно ясно представлять в чем заключаются различия между такими понятиями как: напряженность электрического поля E, потенциал φ, и, конечно, разность потенциалов — электрическое напряжение. Поняв эти различия, будет совершенно легко разобраться с тем, что такое электрический ток.
Как найти силу тока
С проблемой определения силы тока сталкиваются и при решении задач, и в повседневной жизни. Вычислить этот параметр для проводника или электрической цепи можно не только путем проведения измерений, но и при помощи формул.
В проводнике
Основными величинами, характеризующими электрический ток, являются сила, напряжение и сопротивление. Взаимосвязь между ними была установлена экспериментальным путем в 1826 году Георгом Омом. В последствии она была сформулирована в виде закона, который и был назван в честь ученого.
Определение
Закон Ома: сила тока в участке цепи или проводнике обратно пропорциональна сопротивлению и прямо пропорциональна напряжению.
Рассчитать силу тока в проводнике также можно, если разделить мощность на напряжение.
При протекании тока происходит нагревание проводника. И по количеству выделившегося тепла на основании закона Джоуля-Ленца возможно провести вычисление силы тока.
В цепи
Реальный источник тока всегда обладает своим внутренним сопротивлением.
Определение
Закон Ома для полной цепи формулируется так: сила тока в полной цепи прямо пропорциональна электродвижущей силе источника тока и обратно пропорциональна сумме внутреннего и внешнего сопротивления.
Формулы
Закон Ома для участка цепи:
\(I=\frac UR\)
где R — сопротивление проводника, а U — напряжение.
Закон Ома для полной цепи:
\(I=\frac\Sigma{R+r}\)
где ε — электродвижущая сила источника тока, R + r — сумма сопротивлений источника и внешней нагрузки.
Формула, для определения силы тока по мощности и напряжению:
\(I=\frac PU\)
где P — мощность, а U — напряжение.
Определение
Закон Джоуля-Ленца: при протекании по проводнику тока происходит выделение тепла (Q), которое равно произведению квадрата силы тока (I) на время (t), которое он протекал и на сопротивление проводника (R).
Математически формула выглядит так:
\(Q=I^2Rt\)
Исходя из нее можно вывести еще одну формулу для расчета силы тока:
\(I=\sqrt{\frac Q{Rt}}\)
Использование плотности тока на практике
Очень часто возникает вопрос о возможности использования конкретного провода для тех или иных целей. То есть, способен ли он выдержать определенную нагрузку
В этих случаях, очень важно определить плотность электротока с допустимой величиной
Данный показатель очень важен, поскольку в каждом проводнике возникает сопротивление току, протекающему через него. Происходят потери тока, из-за чего проводник начинает нагреваться. При слишком больших потерях, наступает критическое нагревание, вызывающее расплавление проводника. Чтобы исключить подобные ситуации, каждому прибору или потребителю устанавливается наиболее оптимальная плотность тока, формула которой позволит рассчитать .
Когда возникает необходимость выбрать нужное сечение провода или кабеля, необходимо учитывать допустимое значение плотности электротока. Для практических расчетов во время проектирования используются специальные таблицы и формулы, позволяющие получить желаемый результат.
Для разных существуют различные значения плотности. В настоящее время используются только медные провода, в которых плотность электротока не должна превышать 6-10 А/мм2. Это особенно актуально для долговременной эксплуатации, когда проводке обеспечивается облегченный режим. Допускается эксплуатация и при повышенных нагрузках, только на очень короткое время.
Электрическим током называется направленное (упорядоченное) движение заряженных частиц.
Электрический ток в проводниках различного рода представляет собой либо направленное движение электронов в металлах (проводники первого рода), имеющих отрицательный заряд, либо направленное движение более крупных частиц вещества — ионов, имеющих как положительный, так и отрицательный заряд — в электролитах (проводники второго рода), либо направленное движение электронов и ионов обоих знаков в ионизированных газах (проводники третьего рода).
За направление электрического тока условно принято направление движения положительно заряженных частиц.
Для существования электрического тока в веществе необходимо:
- наличие заряженных частиц, способных свободно перемещаться по проводнику под действием сил электрического поля;
- наличие источника тока, создающего и поддерживающего в проводнике в течение длительного времени электрическое поле.
Количественными характеристиками электрического тока являются сила тока I и плотность тока j.
Сила тока — скалярная физическая величина, определяемая отношением заряда q, проходящего через поперечное сечение проводника за некоторый промежуток времени t, к этому промежутку времени.
Единицей силы тока в СИ является ампер (А).
Если сила тока и его направление со временем не изменяются, то ток называется постоянным.
Единица силы тока — основная единица в СИ 1 А — есть сила такого неизменяющегося тока, который, проходя по двум бесконечно длинным параллельным прямолинейным проводникам очень маленького сечения, расположенным на расстоянии 1 м друг от друга в вакууме, вызывает силу взаимодействия между ними 2·10 -7 Н на каждый метр длины проводников.
Рассмотрим, как зависит сила тока от скорости упорядоченного движения свободных зарядов.
Выделим участок проводника площадью сечения S и длиной l (рис. 1). Заряд каждой частицы q 0 . В объеме проводника, ограниченном сечениями 1 и 2, содержится nSl частиц, где n — концентрация частиц. Их общий заряд
Если средняя скорость упорядоченного движения свободных зарядов , то за промежуток времени
все частицы, заключенные в рассматриваемом объеме, пройдут через сечение 2. Поэтому сила тока:
Таким образом, сила тока в проводнике зависит от заряда, переносимого одной частицей, их концентрации, средней скорости направленного движения частиц и площади поперечного сечения проводника.
Заметим, что в металлах модуль вектора средней скорости упорядоченного движения электронов при максимально допустимых значениях силы тока ~ 10 -4 м/с, в то время как средняя скорость их теплового движения ~ 10 6 м/с.
J — это векторная физическая величина, модуль которой определяется отношением силы тока I в проводнике к площади S поперечного сечения проводника, т.е.
В СИ единицей плотности тока является ампер на квадратный метр (А/м 2).
Как следует из формулы (1),
направление вектора плотности тока совпадает с направлением вектора скорости упорядоченного движения положительно заряженных частиц. Плотность постоянного тока постоянна по всему поперечному сечению проводника.
Как перевести вольты и ватты и наоборот
Чтобы правильно выполнить задачу, связанную с переводом вольтов в ватты, можно руководствоваться следующим алгоритмом:
- В руководстве по эксплуатации электроприбора нужно найти значение мощности. Зачастую компании указывают эту величину в вольт-амперах. Это обозначение показывает максимальное количество потребляемой электроэнергии. Так оно приравнивается к значению мощности.
- Определить КПД источника питания по особенностям конструктивного исполнения и количеству подключенных к нему приборов. Как правило, этот коэффициент устанавливается в диапазоне от 0,6 до 0,8.
- Перевести вольтамперные показатели в Вт: узнать активную мощность энергетического оборудования, предназначенного для снабжения бесперебойным питанием.
Вам это будет интересно Описание кабеля КСПВ
Важно! Вычислить количество ватт достаточно перемножением вольт-ампер на КПД. Наглядное изображение напряжения и тока
Наглядное изображение напряжения и тока
Перевод из Вт в В проходит по обратной схеме: ватты нужно разделить на коэффициент полезного действия.
При выборе источника питания от завода-изготовителя не всегда бывает понятно, сколько мощности выдает прибор. Поэтому рекомендуется изучить технические параметры, указанные в инструкции, чтобы осуществить корректный перевод из одной величины в другую.
Примеры типичных токов
Значения силы тока можно прочитать на информационных табличках на электроприёмниках или в руководствах к этим устройствам. В таблице ниже приведены типичные значения электрических токов для различных электроприёмников.
Потребитель | Сила тока |
Электрический термометр | около 0,00001 мА |
Наушники | 1 мА |
Лампа накаливания 60 Вт | 0,26 А |
Лампа накаливания 75 Вт | 0,33 А |
Холодильник | 0,8 А |
Зарядное устройство для смартфона (быстрая зарядка) | 2 А |
Персональный компьютер | 0,87 — 2,6 A |
Микроволновая печь | 3,5 А |
Пылесос | 4 — 9 А |
Стиральная машина | 6 — 10 А |
Электроплавильная печь | 15000 А |
Грозовая молния | 10 000 — 100 000 А (в среднем 36 000 А) |
Почему переменный ток используется чаще
Выше мы уже говорили о том, почему переменный ток в настоящее время используется чаще, чем постоянный. И все же, давайте рассмотрим этот вопрос подробнее.
Споры о том, какой же ток в использовании лучше идет со времен открытий в области электричества. Существует даже такое понятие, как «война токов» — противоборство Томаса Эдисона и Николы Теслы за использование одного из видов тока. Борьба между последователями этих великих ученых просуществовала вплоть до 2007 года, когда город Нью-Йорк перевели на переменный ток с постоянного.
Самая главная причина, по которой переменный ток используется чаще – это возможность передавать его на большие расстояния с минимальными потерями. Чем больше расстояние между источником тока и конечным потребителем, тем больше сопротивление проводов и тепловые потери на их нагрев.
Для того, чтобы получить максимальную мощность необходимо увеличивать либо толщину проводов (и уменьшать тем самым сопротивление), либо увеличивать напряжение.
В системах переменного тока можно увеличивать напряжение при минимальной толщине проводов тем самым сокращая стоимость электрических линий. Для систем с постоянным током доступных и эффективных способов увеличивать напряжение не существует и поэтому для таких сетей необходимо либо увеличивать толщину проводников, либо строить большое количество мелких электростанций. Оба этих способа являются дорогостоящими и существенно увеличивают стоимость электроэнергии в сравнении с сетями переменного тока.
При помощи электротрансформаторов напряжение переменного тока эффективно (с КПД до 99%) можно изменять в любую сторону от минимальных до максимальных значений, что тоже является одним из важных преимуществ сетей переменного тока. Применение трехфазной системы переменного тока еще больше увеличивает эффективность, а механизмы, например, двигатели, которые работают в электросетях переменного тока намного меньше, дешевле и проще в обслуживании, чем двигатели постоянного тока.
Исходя из всего вышесказанного можно сделать вывод о том, что использование переменного тока выгодно в больших сетях и при передаче электрической энергии на большие расстояния, а для точной и эффективной работы электронных приборов и для автономных устройств целесообразно использовать постоянный ток.
Что такое короткое замыкание по-простому?
Какие существуют виды источников электрического тока?
Способы вычисления потребления электроэнергии бытовыми приборами
Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления
Что такое фазное и линейное напряжение?
Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока
