Аналоговый сигнал – определение и особенности

Сигнал

Рассмотрим виды сигналов связи чуть позже, сейчас же следует познакомиться с том, что же собой представляет в принципе сам сигнал. Это обычный код, который передается по воздуху системами. Это формулировка общего типа.

В сфере информации и некоторых других технологий имеется специальный носитель, который позволяет передавать сообщения. Его можно создать, но принять невозможно. В принципе в некоторых системах его могут принять, но это не обязательно. Если сигнал будет считаться сообщением, то «поймать» его нужно обязательно.

Подобный код передачи данных можно назвать обычной математической функцией. Он описывает любое изменение доступных параметров. Если рассматривать радиотехническую теорию, то следует сказать, что такие опции считаются базовыми. Следует заметить, что понятие «шум» является аналогичным сигналу.

Он искажает его, может накладываться на уже переданный код, а также сам собой представляет функцию времени. В статье будут ниже охарактеризованы сигналы и виды сигналов, речь идет о дискретном, аналоговом и цифровом. Коротко рассмотрим всю теорию по теме.

Аналоговый сигнал – определение и особенности

Аналоговая запись — Analog recording

Аналоговые записи

(греческая,ана является « в соответствии с» илоготипами «отношений», «слово») является методом , используемым для записи аналоговых сигналов , которые, среди многих возможностей, позволяютаналоговое аудио и аналоговое видео для последующего воспроизведения.

Аналоговый аудио запись началась с механическими системами , такими как фоноавтограф и фонограф . Позже, электронные методы , такие как провода запись и магнитофон были разработаны.

Аналоговые методы записи хранения сигналов в качестве непрерывного сигнала в

илина средствах массовой информации. Сигнал может быть сохранен в виде физической текстуры на граммофонной записи , или флуктуации в напряженности поля в виде магнитной записи . Это отличается от цифровой записи , где цифровые сигналы являются квантуется , и представлены в виде дискретных чисел .

фонограф

Эдисон и его фонограф машины

Фонограф был первый станок используется для захвата и воспроизведения аналогового звука, и был изобретен известным изобретателем Томасом Эдисоном в 1877 году Эдисон включены различные элементы в его Phonograph , которые станут главными продуктами , которые могут быть найдены в записывающих устройств и по сей день.

запись

Для звукового сигнала для записи на Phonograph , он должен пройти через три различных этапа. Во- первых, звук поступает компонент конусообразную устройства, называемого диафрагма микрофона.

Виды сигналов

Сигнал это изменение физической величины во времени и пространстве. По сути это коды для обмена данными в информационной и управленческой средах. Графически любой сигнал можно представить в виде функции. По линии на графике можно определить тип и характеристики сигнала. Аналоговый будет выглядеть как непрерывная кривая, цифровой как ломаная прямоугольная линия, скачущая от ноля до единицы. Все, что мы видим глазами и слышим ушами поступает в виде аналогового сигнала.

Аналоговый сигнал

Зрение, слух, вкус, запах и тактильные ощущения поступают нам в виде аналогового сигнала. Мозг командует органами и получает от них информацию в аналоговом виде. В природе вся информация передаётся только так.

В электронике аналоговый сигнал основан на передаче электричества. Определённым величинам напряжения соответствуют частота и амплитуда звука, цвет и яркость света изображения и так далее. То есть цвет, звук или информация являются аналогом электрического напряжения.

При этом неважно идёт сигнал по проводам или радио. Передатчик непрерывно отправляет, а приёмник обрабатывает аналоговый вид информации

Принимая непрерывный электрический сигнал по проводам или радиосигнал через эфир приёмник преобразует напряжение в соответствующий звук или цвет. Изображение появляется на экране или звук транслируется через динамик.

Дискретный сигнал

Вся суть кроется в названии. Дискретный от латинского discretus, что означает прерывистый (разделённый). Можно сказать, что дискретный повторяет амплитуду аналогового, но плавная кривая превращается в ступенчатую. Изменяясь либо во времени, оставаясь непрерывной по величине, или по уровню, не прерываясь по времени.

Так, в определенный период времени (например миллисекунду или секунду) дискретный сигнал будет какой-то установленной величины. По окончании этого времени он резко изменится в большую или меньшую сторону и останется таким ещё миллисекунду или секунду. И так беспрерывно. Поэтому дискретный это преобразованный аналоговый. То есть полпути до цифрового.

Цифровой сигнал

После дискретного следующим шагом преобразования аналогового стал цифровой сигнал. Главная особенность – либо он есть, или его нет. Вся информация преобразуется в сигналы ограниченные по времени и по величине. Сигналы цифровой технологии передачи данных кодируются нолем и единицей в разных вариантах. А основой является бит, принимающий одно из этих значений. Бит от английского binarydigit или двоичный разряд.

Но один бит имеет ограниченную возможность для передачи информации, поэтому их объединили в блоки. Чем больше битов в одном блоке, тем больше информации он несёт. В цифровых технологиях используют биты объединенные в блоки кратные 8. Восьмибитовый блок назвали байтом. Один байт небольшая величина, но уже может хранить зашифрованную информацию о всех буквах алфавита. Однако при добавлении всего одного бита число комбинаций ноля и единицы удваивается. И если 8 битов делает возможным 256 вариантов кодировки, то 16 уже 65536. А килобайт или 1024 байт и вовсе немаленькая величина.

Популярные статьи  Правила безопасности вблизи оборванного провода воздушной линии электропередач

В большом количестве объединённых байтов хранится много информации, чем больше комбинаций 1 и 0 тем больше закодировано. Поэтому в 5 – 10 МБ (5000 – 10000 кБ) имеем данные музыкального трека хорошего качества. Идём дальше, и в 1000 МБ закодирован уже фильм.

Но так как вся окружающая людей информация аналоговая, то для её приведения в цифровой вид нужны усилия и какое-либо устройство. Для этих целей был создан DSP (digital signal processor) или ЦПОС (цифровой процессор обработки сигналов). Такой процессор есть в каждом цифровом устройстве. Первые появились еще в 70-е годы прошлого века. Методы и алгоритмы меняются и совершенствуются, но принцип остаётся постоянным – преобразование аналоговых данных в цифровые.

Обработка и передача цифрового сигнала зависит от характеристик процессора — разрядности и скорости. Чем они выше, тем качественней получится сигнал. Скорость указывается в миллионах инструкций в секунду (MIPS), и у хороших процессоров достигает нескольких десятков MIPS. Скорость определяет сколько единиц и нолей сможет устройство «запихнуть» в одну секунду и качественно передать непрерывную кривую аналогового сигнала. От этого зависит реалистичность картинки в телевизоре и звука из динамиков.

Формат DSD

После широкого распространения дельта-сигма ЦАП-ов вполне логичным было и появления формата записи двоичного кода напрямую дельта-сигма кодировке. Этот формат получил название DSD (Direct Stream Digital). Широкого распространения формат не получил по нескольким причинам. Редактирование файлов в этом формате оказалось излишне ограниченным: нельзя микшировать потоки, регулировать громкость и применять эквализацию. А это значит, что без потери качества можно лишь архивировать аналоговые записи и производить двухмикрофонную запись живых выступлений без последующей обработки. Одним словом – денег толком не заработать.

В борьбе с пиратством диски формата SA-CD не поддерживались (и не поддерживаются до сих пор) компьютерами, что не позволяет делать их копии. Нет копий – нет широкой аудитории. Воспроизвести DSD аудиоконтент можно было только с отдельного SA-CD проигрывателя с фирменного диска. Если для PCM формата есть стандарт SPDIF для цифровой передачи данных от источника к отдельному ЦАП, то для DSD формата стандарта нет и первые пиратские копии SA-CD дисков были оцифровками с аналоговых выходов SA-CD проигрывателей (хоть ситуация и кажется глупой, но на деле некоторые записи выходили только на SA-CD, либо та же запись на Audio-CD специально была сделана некачественно для продвижения SA-CD).

Переломный момент произошел с выходом игровых приставок SONY, где SA-CD диск до воспроизведения автоматически копировался на жесткий диск приставки. Этим воспользовались поклонники формата DSD. Появление пиратских записей простимулировало рынок на выпуск отдельных ЦАП для воспроизведения DSD потока. Большинство внешних ЦАП с поддержкой DSD на сегодняшний день поддерживает передачу данных по USB используя формат DoP в виде отдельного кодирования цифрового сигнала через SPDIF.

Несущие частоты для DSD сравнительно небольшие, 2.8 и 5.6 МГц, но этот звуковой поток не требует никаких преобразований с прореживанием данных и вполне конкурентно-способен с форматами высокого разрешения, такими как DVD-Audio.

На вопрос что лучше, DSP или PCM однозначного ответа нет. Все упирается в качество реализации конкретного ЦАП и таланта звукорежиссера при записи конечного файла.

Аналогово цифровое преобразование

Звуковой сигнал может быть аналоговым или цифровым. Если рассматривать аналоговый сигнал, исходящий из аналоговой аппаратуры, то представляет он собой непрерывный электрический сигнал. Цифровой звук – это сигнал, представленный дискретными численными значениями его амплитуды. То есть такой сигнал записывается в виде чисел, а считывается он компьютерной техникой.

Аналоговый сигнал – определение и особенности

Аналоговый звук можно преобразовать в цифровой путем обработки аналогового сигнала, придавая ему численных значений. Сделать это можно в два этапа. Первый – дискретизация, в ходе которой из сигнала, который необходимо преобразовать, в определенные временные промежутки выбирают величины по заданным значениям. Второй – квантование: процесс разбиения значений, полученных в ходе дискретизации значений амплитуды звука с максимально приближенной точностью.

В аналогово-цифровом преобразовании точные значения не используются – все величины указываются округленными, поскольку из-за ограничения оперативной памяти приборов реальное значение амплитуды указать невозможно – оно бесконечное.

Сравнение аналоговой и цифровой обработки сигналов

Сегодняшний инженер стоит перед выбором надлежащей комбинации аналоговых и цифровых методов
для решения задачи обработки сигналов. Невозможно обработать физические аналоговые сигналы,
используя только цифровые методы, так как все датчики (микрофоны, термопары, пьезоэлектрические
кристаллы, головки накопителя на магнитных дисках и т.д.) являются аналоговыми устройствами.

Некоторые виды сигналов требуют наличия цепей нормализации для дальнейшей обработки сигналов
как аналоговым так и цифровым методом. Цепи нормализации сигнала — это аналоговые процессоры,
выполняющие такие функции как усиление, накопление (в измерительных и предварительных (буферных)
усилителях), обнаружение сигнала на фоне шума (высокоточными усилителями синфазного сигнала,
эквалайзерами и линейными приемниками), динамическое сжатие диапазона (логарифмическими
усилителями, логарифмическими ЦАП и усилителями с программируемым коэффициентом усиления) и
фильтрация (пассивная или активная).

Несколько методов реализации процесса обработки сигналов показано на рисунке 1. В верхней области
рисунка изображен чисто аналоговый подход

В остальных областях изображена реализация DSP.
Обратите внимание, что, как только выбрана DSP технология, следующим решением должно быть
определение местоположения АЦП в тракте обработки сигнала

ОБРАБОТКА АНАЛОГОВЫХ И ЦИФРОВЫХ СИГНАЛОВ

Рисунок 1. Способы обработки сигналов

Вообще, поскольку АЦП перемещен ближе к датчику, большая часть обработки аналогового сигнала
теперь производится АЦП. Увеличение возможностей АЦП может выражаться в увеличении частоты
дискретизации, расширении динамического диапазона, повышении разрешающей способности, отсечении
входного шума, использовании входной фильтрации и программируемых усилителей (PGA), наличии
источников опорного напряжения на кристалле и т.д. Все упомянутые дополнения повышают
функциональный уровень и упрощают систему.

При наличии современных технологий производства ЦАП и АЦП с высокими частотами дискретизации и
разрешающими способностями существенный прогресс достигнут в интеграции все большего числа
цепей непосредственно в АЦП /ЦАП.

В сфере измерений, например, существуют 24-битные АЦП со встроенными программируемыми
усилителями (PGA), которые позволяют оцифровывать полномасштабные мостовые сигналы 10 mV
непосредственно, без последующей нормализации (например серия AD773x).

На голосовых и звуковых частотах распространены комплексные устройства кодирования-декодирования&nbp;—
кодеки (Analog Front End, AFE), которые имеют встроенную в микросхему аналоговую схему,
удовлетворяющую минимуму требований к внешним компонентам нормализации (AD1819B и AD73322).

Существуют также видео-кодеки (AFE) для таких задач, как обработка изображения с помощью ПЗС (CCD), и
другие (например, серии AD9814, AD9816, и AD984X).

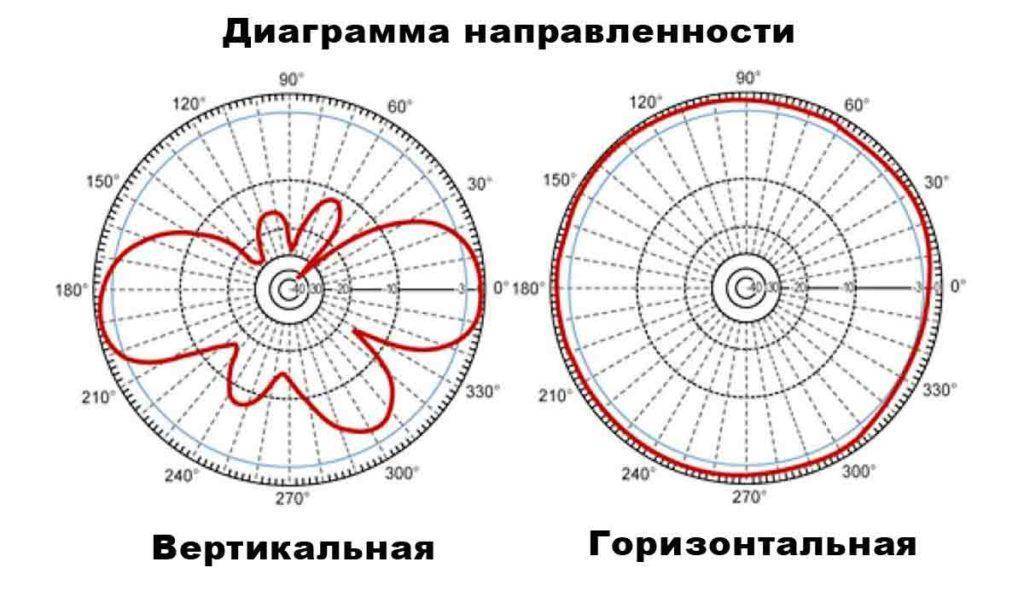

Что такое диаграмма направленности антенны
