Импульсное реле: принцип работы, схема подключения и подробное руководство

Импульсное реле устройство принцип работы схемы подключения - подробное руководство

Импульсное реле — это устройство, которое используется для управления электрическими цепями и устройствами. Оно работает по принципу генерации электрических импульсов и переключения контактов.

Основная задача импульсного реле — управление включением и выключением электрической цепи в определенных интервалах времени. Это позволяет контролировать работу различных устройств, например, освещения, насосов, потребителей электроэнергии.

Устройство импульсного реле состоит из нескольких ключевых элементов. В его основе находится таймер, который определяет длительность и период повторения импульсов. Он может быть выполнен как на одной интегральной микросхеме, так и с использованием нескольких элементов.

Важно отметить, что импульсное реле может иметь различные режимы работы: одиночный (переключает цепь один раз при подаче импульса), циклический (переодически включает и выключает цепь) и другие.

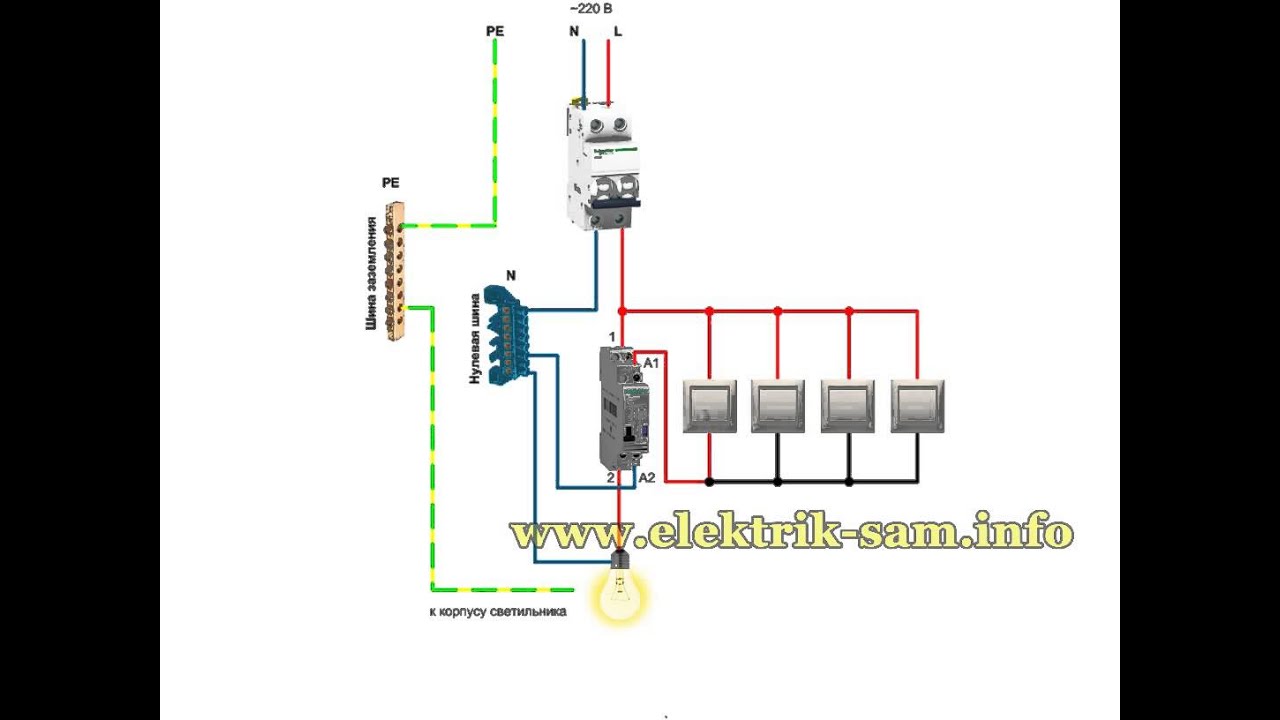

Схема подключения импульсного реле проста и понятна. Его выходные контакты подключаются в цепь управляемого устройства или потребителя электроэнергии. В некоторых случаях могут использоваться дополнительные элементы, такие как реле напряжения или реле тока, для обеспечения надлежащей работы импульсного реле.

Импульсное реле нашло широкое применение в различных сферах: от бытовых устройств до промышленности. Оно позволяет автоматизировать процессы управления и экономить электроэнергию. Поэтому знание принципа работы, устройства и правильного подключения импульсного реле является важным для всех, кто работает с электрическими устройствами.

Импульсное реле

Импульсное реле – это устройство, которое предназначено для управления электрическим цепями, включением или выключением нагрузки, с помощью одиночного импульса или короткого сигнала.

Принцип работы импульсного реле основан на использовании схемы синхронизации с помощью импульсного трансформатора. Реле может быть реализовано на основе электромеханического реле или полупроводниковых компонентов.

Импульсное реле имеет несколько преимуществ по сравнению с обычными реле:

  • Управление нагрузкой с помощью одиночного импульса, что позволяет сэкономить время и ресурсы;
  • Возможность установки заданной задержки выключения;
  • Возможность установки заданного времени задержки для повторного включения;
  • Высокая надежность и долговечность работы благодаря минимуму механических элементов;
  • Малые габариты и вес, что позволяет использовать реле в различных условиях и на разных типах оборудования.

Схема подключения импульсного реле в общем случае состоит из следующих элементов:

  1. Импульсный трансформатор – трансформирует напряжение входного импульса;
  2. Выходной трансформатор – преобразует напряжение в форму, пригодной для управления нагрузкой;
  3. Управляющая электроника – выполняет функции управления временем задержки и режимами работы реле;
  4. Выходной ключ – открытый или закрытый состояние которого определяет состояние нагрузки.

Импульсное реле широко применяется в различных областях, включая промышленность, автоматизацию, энергетику, системы безопасности, освещение и др. Благодаря своим преимуществам и ряду уникальных характеристик, импульсные реле являются незаменимым элементом во многих электрических системах и устройствах.

Определение и назначение

Определение и назначение

Импульсное реле — это электронное устройство, которое используется для управления электромагнитными устройствами, основанными на применении импульсного управления. Оно предназначено для переключения электроэнергии с помощью короткого электрического импульса или серии импульсов.

Популярные статьи  Оперативно-диспетчерское управление энергосистемой – задачи, особенности организации процесса

Основное назначение импульсного реле — автоматическое включение и выключение электрической цепи в заданный момент времени или при заданных условиях. Оно может использоваться для управления различными устройствами, такими как светильники, насосы, вентиляторы, а также для регулирования температуры, времени и других параметров.

Импульсное реле часто применяется в промышленности, домашнем хозяйстве и автоматизации, так как оно позволяет снизить энергопотребление, улучшить эффективность работы устройств и обеспечить точное и надежное управление.

Устройство и принцип работы

Устройство и принцип работы

Импульсное реле – это электромеханическое устройство, используемое для управления электрическими цепями. Оно работает на основе передачи электромагнитного импульса по железным контактам, что позволяет переключать и управлять электрическим током в цепях.

Основными компонентами импульсного реле являются:

  • Электромагнит – главный элемент устройства, который создает электрическое поле и приводит в движение контакты.
  • Контакты – механизмы, которые переключают электрический ток в цепи под воздействием электромагнитного поля.
  • Катушка – обмотка из провода или токопроводящего материала, которая создает электромагнитное поле при подаче напряжения на устройство.
  • Пружина – элемент, восстанавливающий исходное положение контактов после действия электромагнитной силы.
  • Регулировочные элементы – резисторы, конденсаторы и другие компоненты, позволяющие настраивать параметры работы импульсного реле.

Принцип работы импульсного реле основан на создании электромагнитного поля в момент подачи напряжения на устройство. Когда ток проходит через катушку, она создает магнитное поле, которое действует на контакты и вызывает их перемещение.

В зависимости от конструкции импульсного реле, контакты могут быть либо открытыми (разомкнутыми), либо закрытыми (замкнутыми) в исходном состоянии. Под действием электромагнитного поля контакты переключаются в противоположное состояние.

Использование импульсного реле позволяет эффективно управлять электрическими цепями и создавать сложные системы автоматизации. Оно широко применяется в различных областях, таких как промышленность, электроэнергетика, бытовая техника и другие.

Применение в различных областях

Применение в различных областях

Импульсное реле является универсальным и широко применяемым устройством, используемым в различных областях.

Промышленность

  • Автоматизация производства: импульсные реле широко используются в системах автоматического управления, где они выполняют функции временного задержания, сопряжения и коммутации сигналов.
  • Автоматический контроль и защита: импульсные реле могут использоваться для контроля и защиты различных оборудований и систем, например, для обнаружения перегрузки или короткого замыкания.
  • Энергетика: импульсные реле могут применяться в энергетических системах для управления нагрузкой и распределения энергии.

Автомобильная промышленность

  • Автомобильные системы освещения: импульсные реле могут использоваться для управления освещением в автомобиле, например, для автоматического включения фар или сигналов поворота.
  • Управление двигателем: импульсные реле могут применяться в системах управления двигателем автомобиля для управления различными функциями, такими как зажигание, впрыск топлива и другие.

Домашние электрические системы

  • Освещение и управление освещением: импульсные реле могут использоваться в домашних электрических системах для управления освещением и настройкой яркости.
  • Управление отоплением и кондиционированием: импульсные реле могут применяться для управления системами отопления и кондиционирования в доме с целью сохранения энергии и комфорта.

Это лишь некоторые из примеров применения импульсного реле в различных областях. Благодаря своей универсальности и надежности, они находят применение во многих других областях, как в промышленности, так и в бытовых условиях.

Популярные статьи  Солнечные концентраторы

Устройство импульсного реле

Устройство импульсного реле

Импульсное реле – это устройство, используемое для переключения электрических цепей посредством коротких электрических импульсов. Оно состоит из нескольких основных компонентов, включая транзисторы, конденсаторы и резисторы.

Принцип работы импульсного реле основан на зарядке и разрядке конденсатора. При подаче питания на устройство, конденсатор начинает заряжаться через резистор. Затем, когда напряжение на конденсаторе достигает определенного значения, транзисторы переключаются в другое состояние, что приводит к переключению электрической цепи.

Схема подключения импульсного реле включает в себя подключение питания, управляющего сигнала и цепи, которую требуется переключить. Обычно, питание подается на один из выводов реле, а управляющий сигнал подается на другой вывод. Цепь, которую нужно переключить, подключается к оставшимся выводам реле. Важно соблюдать правильную полярность при подключении питания и управляющего сигнала.

Для более надежной работы импульсного реле, следует учитывать несколько важных моментов. Во-первых, необходимо выбрать правильные значения резисторов и конденсаторов, чтобы время зарядки и разрядки конденсатора соответствовало требуемому времени переключения. Кроме того, необходимо правильно подключить цепь, которую требуется переключить, чтобы избежать перегрузок и короткого замыкания.

Импульсные реле широко применяются в различных областях, включая автоматизацию процессов, телекоммуникации, энергосистемы и другие. Благодаря своей простоте и надежности, они обеспечивают эффективное и автоматизированное управление электрическими цепями.

В заключение, импульсное реле – это устройство, которое позволяет переключать электрические цепи с помощью коротких электрических импульсов. Оно состоит из различных компонентов, включая транзисторы, конденсаторы и резисторы. Правильное подключение и настройка импульсного реле обеспечивает надежную и эффективную работу устройства.

Основные компоненты

Основные компоненты

Импульсное реле – электронное устройство, которое используется для переключения электрических цепей при поступлении импульса на вход реле. Оно основывается на реле, но имеет свои особенности в работе и применении.

Основными компонентами импульсного реле являются:

  1. Импульсный вход – входное соединение, на которое подается импульсный сигнал, чтобы активировать реле.
  2. Реле – устройство, которое выполняет функцию переключения электрической цепи при поступлении импульса.
  3. Реле-таймер (таймерная секция) – компонент, который устанавливает задержку после активации реле, чтобы обеспечить стабильное и надежное включение или выключение устройства.
  4. Источник питания – устройство, которое обеспечивает электроэнергией работу импульсного реле. Оно может быть встроенным в само реле или быть отдельным модулем.
  5. Выходное соединение – это соединение, которое используется для подключения электрической нагрузки, которую необходимо управлять с помощью импульсного реле.

Импульсное реле может быть использовано во многих областях, где требуется точное и быстрое переключение электрических цепей. Оно может использоваться в системах автоматического контроля и управления, автоматизации производственных процессов, системах безопасности, энергетике и других областях.

Принцип работы и срабатывания

Импульсное реле — это электронное устройство, которое используется для управления электрическими схемами или устройствами, основанное на принципе работы сигнализационного реле. Оно может быть использовано для управления различными процессами, такими как включение или выключение света, контроль скорости вентиляторов, автоматическое открытие дверей и т.д.

Популярные статьи  Уличные светодиодные прожекторы

Принцип работы импульсного реле основан на использовании электромагнита, который срабатывает при поступлении электрического импульса. Когда на электромагнит подается электрический импульс, создается магнитное поле, которое притягивает контакты реле и устанавливает электрическую связь между ними.

Срабатывание импульсного реле происходит при поступлении электрического сигнала на его вход. Этот сигнал может быть постоянным или моментальным (импульсным). В большинстве случаев срабатывание реле происходит при подаче на его вход напряжения определенной частоты или длительности импульса. Однако, существуют реле, которые могут срабатывать при получении сигнала с определенной амплитудой или формой волны.

Когда импульсное реле срабатывает, оно изменяет свое состояние, переключая контакты и устанавлицвая или разрывая электрическую цепь. После срабатывания, импульсное реле остается в активном состоянии некоторое время и только после прохождения определенного временного интервала возвращается в исходное состояние. Это позволяет предотвратить нежелательные помехи и ложные срабатывания, а также обеспечивает стабильность работы электрической цепи.

Импульсные реле широко используются в различных областях, включая автоматизацию и регулирование процессов с использованием электрической энергии. Они предоставляют удобный и надежный способ управления электрическими устройствами, а также повышают безопасность и энергоэффективность работы системы.

Подключение импульсного реле

Подключение импульсного реле

Осуществить подключение импульсного реле к электрической схеме можно следующим образом:

  1. Перед началом работы необходимо убедиться, что питание отключено.
  2. Подготовьте импульсное реле, кабеля и другие необходимые компоненты.
  3. Посмотрите на схему подключения импульсного реле и определите, какие выводы предназначены для подключения питания, управляющего сигнала и выходов.
  4. Проведите провода от источника питания к соответствующим выводам импульсного реле. Обычно, входное питание подключается к выводам с обозначением «+V» и «GND» для положительного и отрицательного напряжения соответственно.
  5. Проведите провода от управляющего сигнала (например, кнопки или датчика) к соответствующим выводам импульсного реле. Эти выводы могут быть помечены как «IN» или иметь другое обозначение.
  6. Подключите нагрузку (например, лампу или электромагнит) к выходам импульсного реле. Выходы могут быть помечены как «OUT» или иметь другое обозначение.
  7. Проверьте подключение всех проводов и убедитесь, что они надежно закреплены в соответствующих разъемах.
  8. Включите питание и проверьте работу импульсного реле. Если все подключено правильно, вы сможете управлять нагрузкой с помощью управляющего сигнала.

Важно помнить, что при работе с электричеством необходимо соблюдать меры безопасности и следовать инструкциям производителя. Если у вас нет опыта работы с электричеством, рекомендуется обратиться к специалисту для подключения импульсного реле.
