Преобразователи напряжения импульсные

Принцип построения инверторов [ править | править код ]

Преобразование постоянного напряжения первичного источника в переменное достигается с помощью группы ключей, периодически коммутируемых таким образом, чтобы получить знакопеременное напряжение на зажимах нагрузки и обеспечить контролируемый режим циркуляции в цепи реактивной энергии. В таких режимах гарантируется пропорциональность выходного напряжения. В зависимости от конструктивного исполнения модуля переключения (модуля силовых ключей инвертора) и алгоритма формирования управляющих воздействий, таким фактором могут быть относительная длительность импульсов управления ключами или фазовый сдвиг сигналов управления противофазных групп ключей. В случае неконтролируемых режимов циркуляции реактивной энергии реакция потребителя с реактивными составляющими нагрузки влияет на форму напряжения и его выходную величину .

Инверторы напряжения со ступенчатой формой кривой выходного напряжения

Принцип построения такого инвертора заключается в том, что при помощи предварительного высокочастотного преобразования формируются однополярные ступенчатые кривые напряжения, приближающиеся по форме к однополярной синусоидальной кривой с периодом, равным половине периода изменения выходного напряжения инвертора. Затем с помощью, как правило, мостового инвертора однополярные ступенчатые кривые напряжения преобразуются в разнополярную кривую выходного напряжения инвертора.

Инверторы с синусоидальной формой выходного напряжения

Принцип построения такого инвертора заключается в том, что при помощи предварительного высокочастотного преобразования получают напряжение постоянного тока, значение которого близко к амплитудному значению синусоидального выходного напряжения инвертора. Затем это напряжение постоянного тока с помощью, как правило, мостового инвертора преобразуется в переменное напряжение по форме, близкое к синусоидальному, за счет применении соответствующих принципов управления транзисторами этого мостового инвертора (принципы так называемой «многократной широтно-импульсной модуляции»). Идея этой «многократной» ШИМ заключается в том, что на интервале каждого полупериода выходного напряжения инвертора соответствующая пара транзисторов мостового инвертора коммутируется на высокой частоте (многократно) при широтно-импульсном управлении. Причём длительность этих высокочастотных импульсов коммутации изменяется по синусоидальному закону . Затем с помощью высокочастотного фильтра нижних частот выделяется синусоидальная составляющая выходного напряжения инвертора. . При использовании однополярного источника постоянного напряжения (доступны уровни 0 и Ud, где Ud — напряжение постоянного тока, питающего инвертор) эффективное значение первой гармоники фазного напряжения U e f f ( 1 ) = 0.45 U d <displaystyle U_< m >^<(1)>=0.45U_< m >>При использовании двуполярного источника постоянного напряжения (доступны уровни 0, -Ud/2 и Ud/2) амплитудное значение первой гармоники фазного напряжения U m ( 1 ) = 0.5 U d <displaystyle U_< m >^<(1)>=0.5U_>соответственно, эффективное значение U e f f ( 1 ) = 0.35 U d <displaystyle U_< m>^<(1)>=0.35U_< m >>

Инверторы напряжения с самовозбуждением

Инверторы с самовозбуждением (автогенераторы) относятся к числу простейших устройств преобразования энергии постоянного тока. Относительная простота технических решений при достаточно высокой энергетической эффективности привело к их широкому применению в маломощных источниках питания в системах промышленной автоматики и генерировании сигналов прямоугольной формы, особенно в тех приложениях, где отсутствует необходимость в управлении процессом передачи энергии. В этих инверторах используется положительная обратная связь, обеспечивающая их работу в режиме устойчивых автоколебаний, а переключение транзисторов осуществляется за счет насыщения материала магнитопровода трансформатора. В связи со способом переключения транзисторов, с помощью насыщения материала магнитопровода трансформатора, выделяют недостаток схем инверторов, а именно низкий КПД, что объясняется большими потерями в транзисторах. Поэтому такие инверторы применяются при частотах f <displaystyle f>не более 10 кГц и выходной мощности до 10 Вт. При существенных перегрузках и коротких замыканиях в нагрузке в любом из инверторов с самовозбуждением происходит срыв автоколебаний (все транзисторы переходят в закрытое состояние).

ugra.ru

Summary:

(VT.PadPuls.M4) Счетчик импульсов VT.PadPuls.M4 предназначен для подсчета количества электрических импульсов, которые поступают от подключённых счетчиков ресурсов, имеющих импульсный выход (счетчики воды, тепла, электроэнергии и…

Обзор:

КОД 32: один или два дискретных входа, встроенный счетчик импульсов. Подключаются один или два однополюсных переключателя (рис.4). Один или два входа (не логических) Вход пере-ключателя

Преобразователи напряжения импульсные

импульсов, частоты, периода, времени работы и положения энкодера в стандартные сигналы постоянного тока или напряжения. Преобразователь снабжён функцией настройки сигнала.

Преобразователи напряжения импульсные

How to create a 3D Terrain with Google Maps and height maps in Photoshop — 3D Map Generator Terrain — Duration: 20:32. Orange Box Ceo 6,990,274 views устранения этого недостатка предлагается устройство — преобразователь сопро — тивления в частоту импульсов , которое повышает точность измерений сопро —

Преобразователь частоты. Инвертор с Алиэкспресс Преобразователи напряжения импульсныеПреобразователи напряжения импульсныеПреобразователи напряжения импульсныеПреобразователи напряжения импульсныеПреобразователи напряжения импульсныеПреобразователи напряжения импульсныеПреобразователи напряжения импульсные

Комментарии 18

С наступающим! Желаю здоровье администратору и всем посетителям. Будет здоровье, будет и все остальное!

Это сообщение, бесподобно ))) , мне очень интересно

Я извиняюсь, но, по-моему, Вы допускаете ошибку. Могу отстоять свою позицию. Пишите мне в PM, поговорим.

Совершенно верно! Мне нравится Ваша идея. Предлагаю вынести на общее обсуждение.

Советую Вам посмотреть сайт, с огромным количеством статей по интересующей Вас теме.

Правильно все в этой статье. Хороший блог, занес в избранное.

Я считаю, что Вы не правы. Давайте обсудим это.

Думаю, имеется ввиду и то, и то

По моему мнению Вы не правы. Я уверен. Давайте обсудим это. Пишите мне в PM, поговорим.

Браво, мне кажется, это замечательная фраза

Спасибо за такой пост

Большое спасибо за помощь в этом вопросе.

Клево. Вечером обязательно посмотрю

Увы! К сожалению!

да,но это еще и не все… надеюсь будет ещё

Общий принцип управления процессом импульсного преобразования

При использовании импульсного способа преобразование электрической энергии происходит «по частям» – порциями величиной WИМП. Если за некоторый период времени TПР происходит NИМП циклов преобразования, то через схему будет проходить энергия с некоторой скоростью РПР, называемой преобразуемой мощностью:

  Преобразователи напряжения импульсные (1)

Значение РПР чаще всего отличается от выходной мощности преобразователя РВЫХ []. Существуют схемы, например, понижающая и повышающая, в которых физически преобразуется лишь небольшая часть электрической энергии (РПР < РВЫХ). При использовании трансформаторов преобразуемая мощность может очень сильно отличаться от РВЫХ и быть неодинаковой для дросселей и для трансформаторов. А есть схемы, например, обратноходовая, где через магнитное поле дросселя проходит вся энергия и РПР = РВЫХ. В любом случае мощности РПР и РВЫХ всегда связаны между собой.

В общем случае, в каждом цикле преобразования через силовую часть может проходить разное количество энергии (WИМП i ≠ const) (Рисунок 1а). То же самое касается и продолжительности одного цикла – одно и то же количество энергии WИМП i может преобразовываться за разное количество времени. Циклы преобразования могут следовать один за другим без пауз, но между ними также могут быть и промежутки времени, в общем случае, также неодинаковые.

Популярные статьи  Контакторы и магнитные пускатели
Преобразователи напряжения импульсные
Рисунок 1. Варианты преобразования электрической энергии импульсным способом.

Но формула (1) остается справедливой в любой ситуации, поэтому если известно, сколько энергии было преобразовано в каждом цикле WИМП i, то всегда можно определить, сколько энергии прошло через силовую часть преобразователя за произвольное время ТПР. Но на практике чаще всего нужно решать обратную задачу: определять значения WИМП и NИМП по известной потребности в энергии РПРТПР.

Очевидно, что выполнять расчеты, когда в каждом цикле преобразовывается разное количество энергии (WИМП i ≠ const), крайне неудобно, поэтому обычно принимается, что количество преобразуемой энергии в каждом цикле одинаково (WИМП i = const) (Рисунок 1б). В этом случае формула (1) значительно упрощается:

  Преобразователи напряжения импульсные (2)

Однако тут неопытных разработчиков может ждать неприятный сюрприз. Дело в том, что даже если в квазиустановившемся режиме количество преобразуемой энергии постоянно, то во время переходных процессов оно практически всегда разное. Если это не учитывать, то всегда может возникнуть ситуация, когда WИМП i по разным причинам превысит максимально допустимое значение, то есть схема попытается преобразовать энергии больше, чем физически может обработать (Рисунок 2). Также возможна ситуация, например, при уменьшении тока нагрузки, когда WИМП i может уменьшаться, но при этом количество запасенной энергии в других накопителях, например, в выходном конденсаторе, может достичь опасных уровней

И в том и другом случае это может привести к катастрофе, поэтому формулу (2) следует использовать очень осторожно и всегда помнить, что она является не более чем частным случаем формулы (1) и получена при определенных допущениях

Преобразователи напряжения импульсные

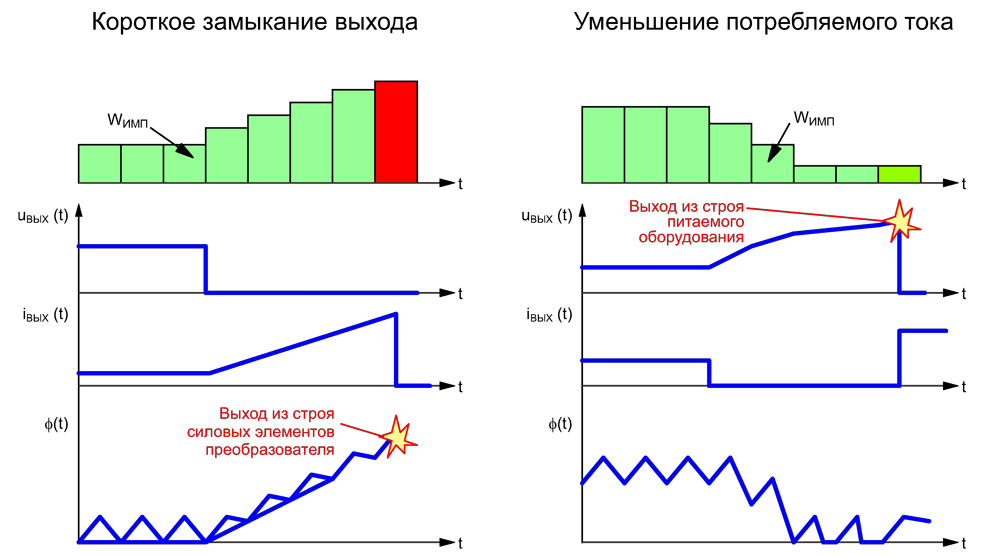

Рисунок 2. Возможные варианты работы преобразователя при переходных процессах.

Инвертирующий преобразователь импульсного типа

Инвертирующий преобразователь импульсного типа содержит все то же сочетание основных элементов, но снова в ином их соединении (рис. 3): к источнику питания подключена последовательная цепочка из коммутирующего элемента S1, диода VD1 и сопротивления нагрузки RH с конденсатором фильтра С1.

Индуктивный накопитель энергии L1 включен между точкой соединения коммутирующего элемента S1 с диодом VD1 и общей шиной.

Преобразователи напряжения импульсные

Рис. 3. Импульсное преобразование напряжения с инвертированием.

Работает преобразователь так: при замыкании ключа энергия запасается в индуктивном накопителе. Диод VD1 закрыт и не пропускает ток от источника питания в нагрузку. При отключении ключа ЭДС самоиндукции накопителя энергии оказывается приложенной к выпрямителю, содержащему диод VD1, сопротивление нагрузки Rн и конденсатор фильтра С1.

Поскольку диод выпрямителя пропускает в нагрузку только импульсы отрицательного напряжения, на выходе устройства формируется напряжение отрицательного знака (инверсное, противоположное по знаку напряжению питания).

Популярные модели

Очень много моделей инверторов выпускается в нашей стране. Применяться они могут как в промышленном производстве, так и в бытовых условиях. Популярными считаются:

  1. AIRLINE API-150−01 — допустимый порог мощности прибора составляет 150 Вт. Корпус изготовлен из прочного пластика, который способен выдерживать высокие температуры. Автомобильный инвертор подключается от прикуривателя, который находится в салоне. К этому аппарату можно подключить несколько электрических приборов, общая мощность которых составляет не более 150 Вт. Аппарат имеет защиту от короткого замыкания и скачков входящего напряжения.
  2. Jet A JA-P11 — если поблизости нет сети электрической энергии, то этот аппарат выручит в любой ситуации. Максимальная мощность устройства составляет около 300 Вт. Существует защита от низкого питающего напряжения, перегрева и перегрузок.
  3. Titan HW-150E1 150 Вт — осуществляет возможность пользоваться электроприборами до 150 Вт. Подключается от автомобильного прикуривателя и выходное напряжение составляет 220—240 В. Вес аппарата не превышает 0,5 кг, что делает его очень удобным в дальних поездках.

Можно отметить и другие неплохие инверторы: Kensington Ultra Portable Inverter 150—33362EU, Inverter 150W AVS, Robiton 150W.

Очень часто пользователей световых электроприборов и СБТ интересует: «Как без трансформатора из 220 вольт получить 12в или другое низкое напряжение?». Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе. Это тем более актуально, поскольку весогабаритные показатели блока питания (БП) нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства.

Формирование синусоидальной формы сигнала с помощью ШИМ

курильщика

Расчет значений для формирования синуса

n — значение скважности в данной дискретной точке
A — амплитуда сигнала, то есть максимальное значение скважности. У нас это 1000
pi/2 — 1/4 периода синуса попадает в pi/2, если считаем 1/2 периода, то pi
x — номер шага
N — количество точек

Использую для статьи старенький микроконтроллер STM32F100RBT6 (отладка STM32VL-Discovery), его частота 24 МГц.
Считаем сколько тактов будет длиться период 20 мс: 24 000 000 Гц / 50 Гц = 480 000 тиков
Значит половина периода длится 240 000 тиков, что соответствует частоте 24 кГц. Хотите повысить несущую частоту — берите камень шустрее. 24 кГц наши уши все таки услышат, но для тестов или железки, стоящей в подвале пойдет. Чуть позже я планирую перенести на F103C8T6, а там уже 72 МГц.
240 000 тиков… Тут логично напрашивается 240 точек на половину периода

Таймер будет обновлять значение скважности каждые 1000 тиков или каждые 41,6 мкс

тут

Критерии выбора

Критерии которым должен отвечать качественный импульсный преобразователь и стабилизатор:

  • Продолжительный режим работы в экстремальных моментах когда ток в нагрузке максимален;
  • Полная автоматизация регулирования напряжения на выходе. Только тогда можно не бояться ни перегрузок, ни даже короткого замыкания;
  • Высокая надёжность устройства, обусловленная высоким показателем КПД и как следствие низким выделением тепла;
  • Минимальные габариты и вес;
  • Наличие гальванической развязки, которая исключает даже теоретически саму возможность попадания опасного напряжения входа, на выходные контакты, а значит на незащищенный потребитель.

Человек не знакомый с электроникой должен помнить при выборе нужного бытового стабилизатора напряжения что он должен соответствовать главным образом мощности тех приборов, к которым он будет подключен. А также падения и всплескам напряжения, которые могут возникнуть в сети. Лучше выбирать стабилизатор или импульсный понижающий преобразователь напряжения немного с запасом по мощности, так как количество используемых потребителей в квартирах и частных домах постоянно растёт.

Снижение напряжения с помощью трансформаторов

Преобразователи напряжения импульсные

Самый простой способ – это использовать трансформатор пониженного напряжения, который совершает преобразования. Первичная обмотка содержит большее число витков, чем вторичная. Если есть необходимость снизить напряжение вдвое или втрое, вторичную обмотку можно и не использовать. Первичная обмотка трансформатора используется в качестве индуктивного делителя (если от нее имеются отводы). В бытовой технике используются трансформаторы, со вторичных обмоток которых снимается напряжение 5, 12 или 24 Вольта.

Популярные статьи  Линеаризация характеристик датчиков

Это наиболее часто используемые значения в современной бытовой технике. 20-30 лет назад большая часть техники питалась напряжением в 9 Вольт. А ламповые телевизоры и усилители требовали наличия постоянного напряжения 150-250 В и переменного для нитей накала 6,3 (некоторые лампы питались от 12,6 В). Поэтому вторичная обмотка трансформаторов содержала такое же количество витков, как и первичная. В современной технике все чаще используются инверторные блоки питания (как на компьютерных БП), в их конструкцию входит трансформатор повышающего типа, он имеет очень маленькие габариты.

Критерии выбора

Критерии которым должен отвечать качественный импульсный преобразователь и стабилизатор:

  • Продолжительный режим работы в экстремальных моментах когда ток в нагрузке максимален;
  • Полная автоматизация регулирования напряжения на выходе. Только тогда можно не бояться ни перегрузок, ни даже короткого замыкания;
  • Высокая надёжность устройства, обусловленная высоким показателем КПД и как следствие низким выделением тепла;
  • Минимальные габариты и вес;
  • Наличие гальванической развязки, которая исключает даже теоретически саму возможность попадания опасного напряжения входа, на выходные контакты, а значит на незащищенный потребитель.

Человек не знакомый с электроникой должен помнить при выборе нужного бытового стабилизатора напряжения что он должен соответствовать главным образом мощности тех приборов, к которым он будет подключен. А также падения и всплескам напряжения, которые могут возникнуть в сети. Лучше выбирать стабилизатор или импульсный понижающий преобразователь напряжения немного с запасом по мощности, так как количество используемых потребителей в квартирах и частных домах постоянно растёт.

https://www.youtube.com/embed/

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

Повышающий импульсный преобразователь

Повышающий импульсный преобразователь напряжения (рис. 2) выполнен на тех же основных элементах, но имеет иное их сочетание: к источнику питания подключена последовательная цепочка из индуктивного накопителя энергии L1, диода VD1 и сопротивления нагрузки RH с параллельно подключенным конденсатором фильтра С1. Коммутирующий элемент S1 включен между точкой соединения накопителя энергии L1 с диодом VD1 и общей шиной.

Преобразователи напряжения импульсные

Рис. 2. Принцип действия повышающего преобразователя напряжения.

Популярные статьи  Энергия электрического поля

При открытом ключе ток от источника питания протекает через катушку индуктивности, в которой запасается энергия. Диод VD1 при этом закрыт, цепь нагрузки отключена от источника питания, ключа и накопителя энергии.

Напряжение на сопротивлении нагрузки поддерживается благодаря запасенной на конденсаторе фильтра энергии. При размыкании ключа ЭДС самоиндукции суммируется с напряжением питания, запасенная энергия передается в нагрузку через открытый диод VD1. Полученное таким способом выходное напряжение превышает напряжение питания.

Понижение напряжения постоянного тока

В практике питания бытовых приборов существует масса примеров работы электрических устройств от постоянного тока. Но номинал рабочего напряжения может существенно отличаться, к примеру, если из 36 В вам нужно получить 12 В, или в ситуациях, когда от USB разъема персонального компьютера нужно запитать прибор от 3 В вместо имеющихся 5 вольт.

Для снижения такого уровня от блока питания или другого источника почти вполовину можно использовать как простые методы – включение в цепь дополнительного сопротивления, так и более эффективные – заменить стабилизатор напряжения в ветке обратной связи.

Преобразователи напряжения импульсные
Рис. 1. Замена резистора или стабилитрона

На рисунке выше приведен пример схемы блока питания, в котором вы можете понизить вольтаж путем изменения параметров резистора и стабилитрона. Этот узел на рисунке обведен красным кругом, но в других моделях место установки, как и способ подсоединения, может отличаться. На некоторых схемах, чтобы понизить напряжение вы сможете воспользоваться лишь одним стабилитроном.

Если у вас нет возможности подключаться к блоку питания – можно обойтись и менее изящными методами. К примеру, вы можете понизить напряжение за счет включения в цепь резистора или подобрать диоды, второй вариант является более практичным для цепей постоянного тока. Этот принцип основан на падении напряжения за счет внутреннего сопротивления элементов. В зависимости от соотношения проводимости рабочей нагрузки и полупроводникового элемента может понадобиться около 3 – 4 диодов.

Преобразователи напряжения импульсные
Рис. 2. Понижение постоянного напряжения диодами

На рисунке выше показана принципиальная схема понижения напряжения при помощи диодов. Для этого они включаются в цепь последовательно по отношению к нагрузке. При этом выходное напряжение окажется ниже входного ровно на такую величину, которая будет падать на каждом диоде в цепи. Это довольно простой и доступный способ, позволяющий понизить напряжение, но его основной недостаток – расход мощности для каждого диода, что приведет к дополнительным затратам электроэнергии.

Инвертор или конвертер — в чем разница?

Когда мы рассуждаем о преобразовании электрической энергии из одного вида в другой, говорим о технических устройствах реализующих процесс преобразования, то неизбежно сталкиваемся с такими двумя понятиями как «инвертор» и «конвертер». Порой может возникнуть путаница: что и в каком контексте будет правильным называть инвертором, а что — конвертером, ведь и тот и другой прибор являются электрическими преобразователями, и внешне часто очень похожи. Однако мы обычно не говорим «преобразователь», поскольку предпочитаем пользоваться более точными формулировками.

Итак, давайте разберемся, что же такое инвертор, что такое конвертер, и чем они отличаются друг от друга.

Слово «инвертор» происходит от латинского «inverto — инверто», обозначающего «переворачивать». Применительно к электрическим преобразователям, инвертором называют такой преобразователь, который, выражаясь простым языком, переворачивает вид тока.

Что это значит? Сегодня повсеместно внедрены сети переменного тока, поэтому принято считать, что первоначальный, исходный вид тока — именно переменный. Для получения постоянного тока из переменного применяются выпрямители.

Первые сетевые блоки питания постоянного напряжения были трансформаторными, где ко вторчной обмотке трансформатора были присоединены как минимум диодный мост и конденсаторный фильтр. На выходе такого блока питания получалось постоянное напряжение, которое позволяло иметь в нагрузке прямой, постоянный ток, то есть не переменный, не синусоидальный, не такой формы ток, как тот, который получается от розетки.

Но что если теперь задаться целью получить из постоянного тока снова исходный переменный? Разумеется, этого не удастся достичь, просто подключив диодный мост и трансформатор задом на перед к источнику постоянного напряжения, допустим к автомобильному аккумулятору или к конденсатору, стоящему на выходе солнечной панели.

Тут то нам и потребуется самостоятельный активный прибор, который сделает нечто, с виду похожее на «переворачивание» выпрямителя. Такой активный прибор, содержащий в себе полупроводниковые ключи, и способный обратно превратить (будто бы перевернуть выпрямитель) постоянный ток в переменный, принято называть инвертором.

Например DC-AC инвертор 12В на 220В позволяет от бортовой сети автомобиля получить переменное напряжение постоянной частоты как в розетке.

Импульсные сварочные аппараты, кстати, называют инверторами, именно потому, что они преобразуют постоянное напряжение, получаемое выпрямлением сетевого напряжения, — в переменное высокой частоты, которое затем выпрямляется, и снова таким образом превращается в постоянное.

Частотный инвертор также превращает постоянное напряжение в переменное требуемой частоты, да еще и с заданным числом фаз и т. д. Таким образом, инвертор в конце концов всегда меняет форму (вид) тока и напряжения, и так исторически сложилось, что инверторами стали называть именно преобразователи постоянного тока в переменный, то есть DC-AC преобразователи.

Что же касается слова «конвертер», то оно происходит от латинского «конвертере», обозначающего изменение или превращение. Как вы видите, данное понятие имеет более широкое значение. Не случайно в состав конвертера зачастую входит и инвертор.

Мы говорим DC-DC конвертер, имея ввиду преобразователь постоянного напряжения одной величины — в постоянное напряжение другой величины. DC-AC инвертор входит в конструкцию такого конвертера в качестве активного промежуточного звена, без которого не обойтись.

Но поскольку входное напряжение постоянное и выходное — тоже постоянное, то вид напряжения не изменяется, то есть прибор ничего не «переворачивает», а поэтому называть его инвертором не будет правильным. Это — конвертер.

Конвертер, как самостоятельное устройство, не изменяет вид тока, а изменяет только его характеристики, например величину действующего напряжения, если речь идет о преобразователе постоянного тока (DC-DC конвертер) или частоту, если речь идет о преобразователе частоты (AC-AC конвертер).

Однако, конвертерами сегодня именуют и AC-DC преобразователи, поскольку переменное напряжение в них сначала всегда выпрямляется, то есть превращается в постоянное, и только затем преобразуется (с помощью инвертора, кстати) в постоянное, но с другим выходным значением.
