В современных зданиях и промышленных сооружениях вопрос организации кабельных коммуникаций требует не только эстетического, но и строгого технического подхода. Когда речь заходит о прокладке проводов в вертикальных плоскостях — вдоль стен, колонн или внутри шахт — обычные перфорированные короба становятся малоэффективны. Именно здесь на помощь приходит специализированное изделие: лестничный лоток представляет собой конструкцию из двух продольных профилей, соединенных поперечными перекладинами, напоминающими лестницу. Такая геометрия обеспечивает вентиляцию, легкий доступ к кабелям и возможность прокладки линий с разными уровнями напряжения. При выборе важно учитывать материал, нагрузочную способность и шаг перекладин. Подробные технические характеристики усиленных прямых секций можно найти на странице https://nevres.ru/catalog/kabelnye-lotki/lotki-lestnichnye/sekcii-prjamye/sekcii_prjamye_usilennye_nll, где представлены варианты с повышенной несущей способностью. Данный тип кабеленесущих систем активно применяется на объектах энергетики, связи и автоматизации.
Конструктивные особенности и материал изготовления

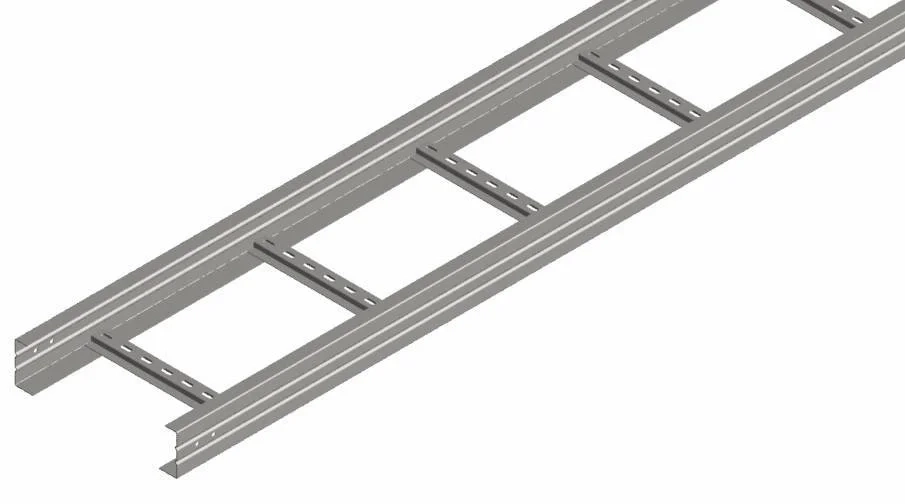

Базовый элемент лестничного лотка — это стальная оцинкованная или нержавеющая рама, состоящая из двух боковых швеллеров и наваренных под прямым углом перекладин (ригелей). Стандартная длина секции варьируется от 2000 до 6000 мм, ширина — от 100 до 800 мм, высота бортов — 50, 70, 100 или 150 мм. Шаг поперечин обычно составляет 200–300 мм, что позволяет закреплять кабели пластиковыми стяжками или специальными хомутами, не используя дополнительные направляющие. Усиленные модификации (маркируются индексом «У» или «NLL») имеют утолщенные боковины — до 2,5–3 мм против стандартных 1,5–2 мм, а также дополнительные ребра жесткости, что критично при прокладке тяжелых силовых кабелей с общим весом до 150 кг на погонный метр. Для агрессивных сред (химические производства, морские платформы) применяют лотки из нержавеющей стали AISI 304/316 или с горячеоцинкованным покрытием толщиной от 60 мкм.
Сферы применения и преимущества перед другими системами
Лестничные лотки незаменимы в ситуациях, где требуется частое изменение маршрута, добавление новых кабелей или их замена без демонтажа всей конструкции. Основные области использования включают:
- Энергетические объекты — подстанции, распределительные щиты, трансформаторные подстанции. Здесь по лоткам прокладывают силовые кабели сечением до 240 мм², которые выделяют тепло, и открытая конструкция обеспечивает естественное охлаждение.
- Телекоммуникационные узлы и серверные — высокая плотность прокладки волоконно-оптических и медных кабелей требует удобного доступа для перепатровки. Лестничная форма позволяет разделять разные типы линий (силовые, сигнальные, ВОЛС) с помощью вертикальных перегородок.
- Производственные цеха и склады — где кабельные трассы проходят над оборудованием. Легкость конструкции (до 12 кг/м) снижает нагрузку на строительные фермы, а открытый тип не накапливает пыль и стружку.
По сравнению с перфорированными лотками, лестничные выигрывают в экономии металла (на 20–30% легче) и лучшей вентиляции. В отличие от кабельных коробов с крышкой, они не требуют снятия защитных панелей для инспекции, что сокращает время обслуживания.
Правила монтажа: пошаговая инструкция
Установка лестничного лотка ведется с использованием стандартных опорных элементов — подвесок, кронштейнов, полок и стоек. Важнейший этап — расчет расстояния между точками крепления, которое не должно превышать 1,5–2 м для усиленных серий и 1–1,2 м для обычных. Для вертикальных трасс (лестничный лоток, смонтированный на стене) шаг кронштейнов уменьшается до 0,8–1 м из-за действия силы тяжести на кабели. Процесс сборки типовой секции включает следующие операции:
- Разметка трассы с помощью лазерного уровня или нивелира, определение мест установки опорных конструкций с учетом температурных зазоров (5–10 мм на каждые 10 м длины).
- Фиксация кронштейнов анкерными болтами диаметром 8–12 мм в бетон, кирпич или металлические колонны. Для газобетона используют химические анкеры.
- Укладка секции лотка на опоры, соединение между собой болтами или замками-скобами (в зависимости от производителя). Обязательна организация заземляющего контакта через медную шину или стальную перемычку.
- Укладка и фиксация кабелей с шагом крепления 500–800 мм для горизонтальных участков и 300–500 мм для вертикальных, чтобы исключить провисание и повреждение изоляции.
После монтажа проверяют электрическую непрерывность всех соединений и отсутствие острых кромок, которые могут перетереть оболочку кабеля.
Расчет нагрузок и выбор усиленной серии
При проектировании вертикальных трасс важно учитывать суммарную массу кабелей и динамические воздействия (вибрация от оборудования). Согласно европейскому стандарту DIN EN 61537, лестничный лоток должен выдерживать нагрузку, распределенную по всей длине, с коэффициентом запаса 1,5. Усиленные модели, маркируемые как NLL (Near Heavy Duty — почти тяжелая серия), имеют момент сопротивления профиля до 25–40 см³ и допустимую нагрузку 3–5 кН/м. Для примера: пучок из 10 силовых кабелей 3×95 мм² с наружным диаметром 35 мм весит около 18 кг/м, плюс запас на обледенение в неотапливаемых помещениях — до 5 кг/м. Обычный лоток (с толщиной стенки 1,5 мм) выдерживает максимум 2 кН/м (≈200 кг/м), что достаточно для легких управляющих кабелей, но недостаточно для магистральных линий. Усиленная секция с высотой борта 150 мм и толщиной металла 3 мм увеличивает порог до 500 кг на погонный метр.
Дополнительные аксессуары и безопасность
Для завершения кабельной трассы применяют повороты на 90° и 45°, тройники, переходы по высоте, а также глухие крышки и разделители каналов. В зонах с повышенной пожарной опасностью (например, серверные) на лестничные лотки монтируют огнезащитные покрытия — интумесцентные маты или кабельные клапаны, которые при нагреве вспениваются и блокируют доступ кислорода. Противопожарные нормы требуют, чтобы расстояние от кабелей до сгораемых конструкций (деревянных стен, пластиковых панелей) составляло не менее 150 мм при отсутствии защиты. Регулярное обслуживание трассы раз в год включает протяжку болтовых соединений, проверку антикоррозионного покрытия и очистку от строительной пыли, которая может накапливаться на поперечинах и снижать рассеивание тепла. При правильном выборе и инсталляции лестничные лотки служат более 25 лет без замены.
