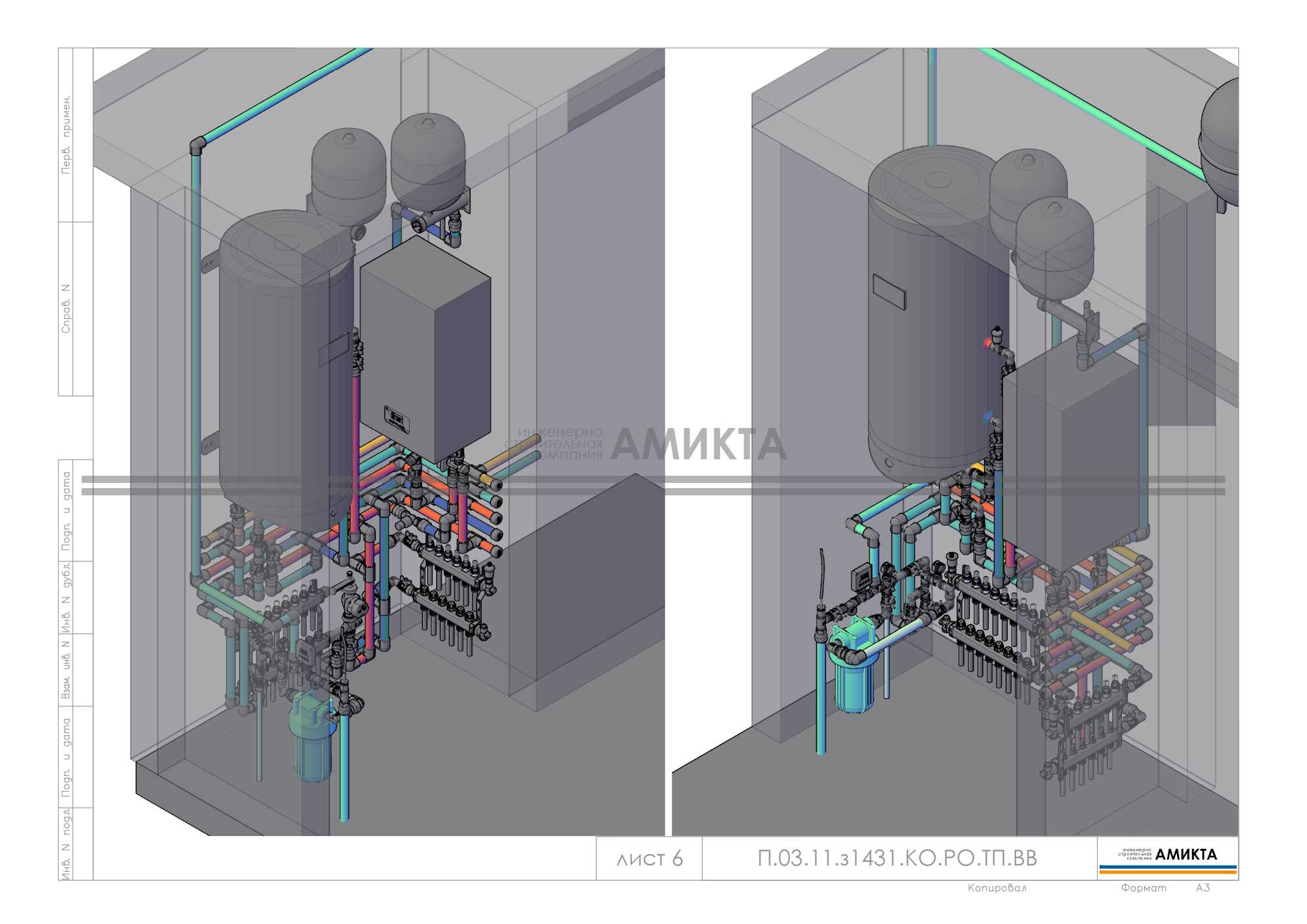

При проектировании автономной системы теплоснабжения загородного дома ключевым этапом становится обвязка котла отопления: разбор по узлам, которая определяет надёжность, безопасность и экономичность всей системы. Специалисты рассматривают этот узел как совокупность трубопроводов, арматуры, насосного оборудования и контрольно-измерительных приборов, соединённых в единый гидравлический контур. От того, насколько грамотно выполнена эта часть монтажа, зависит работа радиаторов, тёплых полов и бойлера косвенного нагрева. Владельцы загородной недвижимости часто недооценивают важность правильной циркуляции теплоносителя, что приводит к неравномерному прогреву помещений и повышенному расходу топлива.
Основные схемы подключения и их особенности
Инженеры выделяют несколько базовых схем, применяемых в частном домостроении. Выбор конкретной конфигурации зависит от типа котла, количества контуров и способа циркуляции. Наиболее простым решением считается самотечная система, работающая за счёт гравитации. Однако она требует использования труб большого диаметра и соблюдения уклонов, что не всегда удобно в современных интерьерах. Более востребованным вариантом остаётся принудительная циркуляция, где движение теплоносителя обеспечивает циркуляционный насос. В таких системах часто применяют коллекторную разводку, позволяющую независимо регулировать температуру в каждой комнате.
Для защиты оборудования от перегрева и образования конденсата используют термосмесительный клапан. Этот элемент подмешивает горячую воду из подачи в обратку, поддерживая температуру на входе в котёл на заданном уровне. В твёрдотопливных агрегатах критически важно установить буферную ёмкость или теплоаккумулятор. Эти устройства накапливают избыточное тепло и отдают его в систему после затухания топлива, предотвращая закипание. Гидравлический разделитель, или гидрострелка, применяется для балансировки потоков между первичным и вторичным контурами, особенно если мощность насосов не совпадает.
- Однотрубная схема (ленинградка) — отличается простотой и минимальным расходом материалов, но создаёт неравномерность прогрева дальних радиаторов.
- Двухтрубная тупиковая система — обеспечивает одинаковую температуру во всех приборах, но требует точного расчёта диаметров и балансировки.
- Коллекторно-лучевая разводка — предполагает прокладку отдельных труб к каждому потребителю от распределительного шкафа, что упрощает настройку и ремонт.
Ключевые элементы и арматура
Профессиональный монтаж невозможен без качественной запорной и регулирующей арматуры. Шаровые краны позволяют отсечь отдельные участки для обслуживания без слива всего теплоносителя. Балансировочные клапаны настраивают расход в ветках, устраняя так называемые «паразитные» потоки. Воздухоотводчики, устанавливаемые в верхних точках, удаляют воздушные пробки, которые являются главной причиной шума и коррозии. Предохранительный клапан сбрасывает избыточное давление, а расширительный бак компенсирует температурное расширение воды. Манометры и термометры обеспечивают визуальный контроль параметров работы.
Отдельного внимания заслуживает группа безопасности, включающая в себя клапан, автоматический воздухоотводчик и манометр. Для твёрдотопливных котлов дополнительно монтируют аварийный контур с охлаждающей водой, который активируется при критическом повышении температуры. В системах с естественной циркуляцией применяют специальные трёхходовые клапаны с термостатической головкой. Насосно-смесительные узлы для тёплых полов требуют установки смесительного клапана с термоголовкой, ограничивающей температуру подачи до 40–45 градусов. Грязевики и фильтры механической очистки защищают теплообменник от накипи и шлама.
Гидравлический расчёт и подбор оборудования
Перед монтажом выполняется гидравлический расчёт, определяющий потери напора и требуемую производительность насоса. Инженеры учитывают теплопотери здания, сопротивление трубопроводов и местных сопротивлений. На основании этих данных подбирается диаметр труб, мощность котла и объём расширительного бака. Ошибки на этом этапе приводят к недостаточной циркуляции или, наоборот, к повышенному шуму. Также рассчитывается тепловой баланс, чтобы избежать перерасхода топлива. Для сложных систем применяют гидравлическое моделирование в специализированном ПО.
- Определение тепловой нагрузки на каждый контур и суммарной мощности котла.
- Расчёт расхода теплоносителя и выбор диаметра труб для магистралей и подводок.
- Подбор циркуляционного насоса по расходу и напору с учётом гидравлического сопротивления.
- Проверка совместимости материалов и температурных режимов, включая антифриз или воду.
Технология монтажа и типичные ошибки
Сборка обвязки выполняется в строгой последовательности: сначала монтируется котёл, затем коллекторы, насосы и арматура. Сварные соединения применяются для стальных трубопроводов, а для полипропилена и металлопластика — пресс-фитинги или компрессионные фитинги. Важно соблюдать правило: насос устанавливается на обратке перед котлом, чтобы работать с менее горячей водой. При использовании полимерных труб необходимо предусмотреть компенсаторы температурного удлинения. Заполнение системы проводится через дренажный кран с обязательной промывкой и опрессовкой.
К частым ошибкам относят отсутствие байпаса для насоса, неправильный уклон, установку расширительного бака на подаче, а также экономию на предохранительных устройствах. Нередко монтажники забывают про байпас для твердотопливного котла, что приводит к закипанию. Ещё одна проблема — неправильный подбор диаметра гидрострелки, из-за чего теряется балансировка. В системах с несколькими насосами важно согласовать их работу, чтобы избежать рециркуляции. Использование некачественных уплотнителей вызывает протечки и разгерметизацию.
Современные решения включают погодозависимую автоматику, которая регулирует температуру теплоносителя в зависимости от уличной температуры. Контроллеры управляют смесительными клапанами и насосами, повышая комфорт и снижая расход энергии. Для удалённого мониторинга применяют GSM-модули и датчики протечки. Правильно собранная обвязка обеспечивает безаварийную работу на протяжении десятилетий. Владельцу загородного дома следует доверять проектирование и монтаж квалифицированным инженерам, имеющим опыт в теплотехнике. Только комплексный подход к каждому узлу гарантирует эффективное отопление в любые морозы.
