Особенности преобразователя напряжения с 12В в 220 В

Классификация

Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

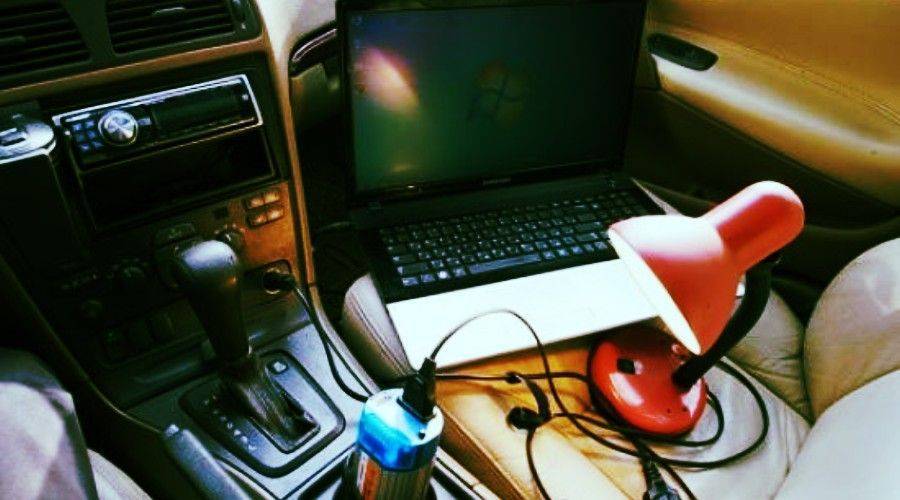

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).

Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.

Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.

Номинальная и пиковая мощность

При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.

Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.

Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение

Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься

Мнение эксперта
Кузнецов Василий Степанович

Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.

Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.

Форма тока

Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.

Существует два вида формы:

  1. Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
  2. Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.

Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

Особенности тиристорного управления

Тиристоры в качестве коммутирующих элементов характеризуются тем, что могут использоваться исключительно в качестве ключей. Каталог номенклатуры тиристоров отличается тем, что большинство элементов в нем не требует постоянной подачи управляющего сигнала. Здесь используется свойство тиристоров сохранять открытое состояние после снятия управления. Запирание происходит только тогда, когда ток через элемент снижается ниже определенного уровня, или происходит смена полярности напряжения на аноде и катоде.

Не дожидаться смены полярности или уменьшения тока можно, применяя специальные запираемые тиристоры, которые запираются путем подачи сигнала на управляющий электрод.

Любой тиристорный преобразователь отличается высоким уровнем искажения формы напряжения. Также в момент переключения возникают импульсы электромагнитных помех, для уменьшения уровня которых требуется использование дополнительных схемных решений (коммутация в момент перехода напряжения через нуль, установка помехоподавляющих фильтров).

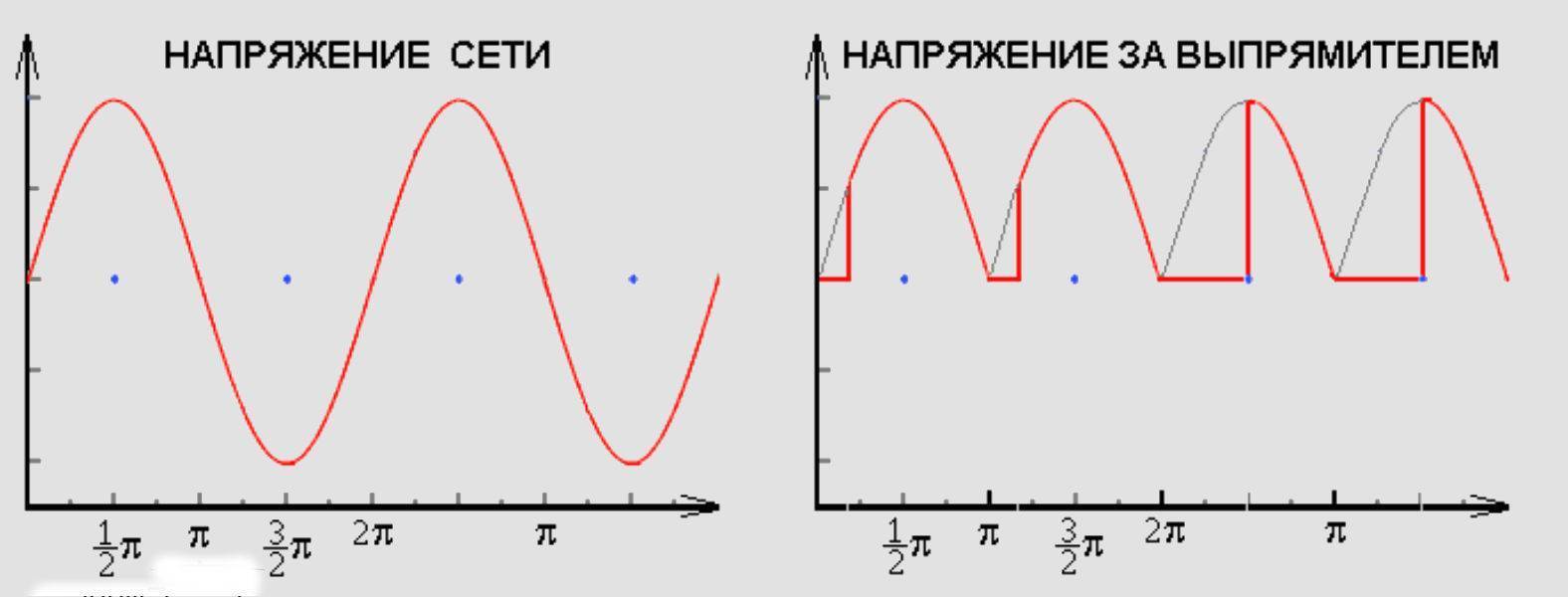

Особенности преобразователя напряжения с 12В в 220 ВИскажение формы сигнала

Аккумуляторные батареи

Инвертор 12 в 220, сделанный самотоятельно не может работать сам по себе. Для преобразования напряжения в 12 вольт, его нужно вначале откуда-то получить. Таким источником электроэнергии служат аккумуляторные батареи свинцово-кислотного типа. Эти химические устройства способны регулярно выполнять отдачу больших токов, не утрачивая своей работоспособности за 12-15 циклов зарядки и разрядки.

Чтобы АКБ преждевременно не вышла из строя, ее напряжение отслеживается с помощью контроллера, предотвращающего чрезмерный разряд. Однако, следует помнить, что в родных АКБ бесперебойников используется гелевый электролит, а в автомобильных батареях – жидкий. Поэтому режимы зарядки у них различаются. Токи, пропускаемые сквозь гель, не подходят для жидкого электролита. Таким образом, источник бесперебойного питания будет регулярно не до конца заряжать автомобильный аккумулятор, и он быстро выйдет из строя. Во избежание подобных ситуаций, у инвертора 12 в 220 на основе ИБП в комплекте должно быть отдельное зарядное устройство для АКБ. Его также возможно сделать самостоятельно.

Популярные статьи  Газогенераторные электростанции

Мощность аккумуляторной батареи выбирается в соответствии с основными целями и задачами преобразователя напряжения. Этот показатель рассчитывается как мощность, отдаваемая потребителям, разделенная на КПД инвертора. В любом случае следует не допускать полной разрядки аккумулятора, устанавливать для этой цели специальные ограничители работы или контроллеры. При отсутствии этих приборов, конструкция инвертора должна соответствовать возможностям имеющейся батареи.

В среднем кислотные аккумуляторы могут работать без заметной потери своего ресурса в течение 2 часов при токе 12 А и мощности 60 А/ч, 24 А – 120 А/ч, 42 А – 210 А/ч. Учитывая имеющийся КПД преобразования допустимая долговременная мощность нагрузки будет соответственно 120, 230 и 400 Вт. На короткое время может быть подключена повышенная нагрузка, тогда мощность возрастает примерно в 2,5 раза. Однако, после такой интенсивной работы, батарея должна отдыхать как минимум 20 минут.

Таким образом, правильно рассчитанный самодельный инвертор и соответствующий аккумулятор нужной мощности непременно дадут желаемые результаты. Для постоянной работы эти устройства не годятся, но вполне способны решить проблему энергоснабжения нужных потребителей в течение достаточно продолжительного периода времени.

Инвертор с 24 в 220 вольт

Расчет времени работы инвертора от аккумулятора

Что такое инвертор напряжения

Гибридный инвертор

Трехфазный инвертор

Автомобильный инвертор с 12 на 220

Назначение и параметры инверторов

Инвертор — это прибор, который предназначен для преобразования амплитуды и формы сигнала. Он трансформирует переменное напряжение сети в постоянное. Часто преобразователи сигнала подключаются к автомобильным электрическим сетям, генераторам или к стационарным аккумуляторным блокам. Это нужно для получения переменного тока, использующегося в питании: бытовых приборов, электроинструментов, радиоаппаратуры. Варианты использования инвертора разнообразны:

  • обеспечение непрерывности питания электрических устройств и приборов при аварии в сети 220 вольт;
  • организация полной автономности от электросетей;
  • при длительных путешествиях на средствах передвижения, использующих в своей работе генераторы или аккумуляторы, например, лодка, самолёт, автомобиль.

Преимущество использования преобразователей напряжения

Благодаря тому, что инверторы обладают целым рядом положительных характеристик, их очень ценят при использовании для различных видов электротехники. Устройства работают бесшумно, не засоряют окружающую среду всевозможными выхлопами. Стоимость обслуживания подобных приборов является минимальной: выполнять проверку давления в двигателе нет необходимости. У инверторов достаточно незначительный механический износ, что позволяет использовать их различным потребителям. Инверторы 12 220 В работают на повышенных мощностях  КР121 ЕУ, обладают повышенным КПД.

Особенности преобразователя напряжения с 12В в 220 В

В процессе сборки инверторов с задающими устройствами в качестве мультивибраторов, достоинство преобразователей выражается в том, что прибор обладает доступностью и простотой. Размер изделий компактен, отремонтировать их не составляет сложности, а эксплуатировать можно даже при низкой температуре.

Рейтинг лучших мало мощных инверторов

Wester MSW250

Особенности преобразователя напряжения с 12В в 220 В

Отличная модель с 250 Вт, которая позволит подключить некоторые бытовые приспособления в автомобиль. КПД – 85%. Способ охлаждения – активный. На панели присутствует одна розетка и один USB-разъем. Входное напряжение – 12 В, выходное – 220 В.  Пиковое значение мощности – 500 Вт, что является отличным результатом для изделий подобного типа.

Wester MSW250

Достоинства:

  • Надежность;
  • Защита от короткого замыкания;
  • Хорошее охлаждение;
  • Высокая пиковая мощность;
  • Популярный производитель.

Недостатки:

Ritmix RPI-4002

Особенности преобразователя напряжения с 12В в 220 В

Хорошее изделие китайского производителя, который гарантирует качество и надежность на долгий период. Стандартное значение составляет 400 Вт, при этом предельная величина – 800 Вт. Подключение осуществляется при помощи клемм или прикуривателя. Присутствуют полезные защитные функции, которые продлят период эксплуатации.

Средняя цена – 2 500 рублей.

Ritmix RPI-4002

Достоинства:

  • Высокая степень защиты;
  • Хорошее КПД;
  • Удобное подключение;
  • Качественный корпус;
  • Пиковая величина – 800 Вт.

Недостатки:

Airline API-150-01

Особенности преобразователя напряжения с 12В в 220 В

Отличный компактный прибор, который дополнит каждую машину. Подключение происходит при помощи прикуривателя. КПД равен 90%, поэтому прибор пользуется широкой популярностью у многих автовладельцев. Корпус изготовлен из качественного пластика, не издает скрипов при нажатии и смотрится хорошо.

Средняя цена – 1 500 рублей.

Airline API-150-01

Достоинства:

  • Хорошая защищенность;
  • Не нагревается;
  • Выдает стабильные 220 В;
  • Оптимальная стоимость.

Недостатки:

Энергия AutoLine 350

Особенности преобразователя напряжения с 12В в 220 В

Надежный прибор российского производителя, который позволит зарядить ноутбук или посмотреть фильмы на телевизоре. Минимальная температура для эксплуатации составляет -10 градусов, максимальная – 40 градусов. Изделие оснащено шестью системами защиты, что позволяет увеличить срок эксплуатации в разы. Значение КПД ровняется 92%.

Средняя цена – 2 900 рублей.

Энергия AutoLine 350

Достоинства:

  • Безопасность;
  • Прочный корпус;
  • Надежность;
  • Стабильная работа;
  • Долговечность;
  • Хорошее охлаждение.

Недостатки:

KOTO 12V-504

Особенности преобразователя напряжения с 12В в 220 В

Неплохая модель китайского производства, которая гарантирует надежность и безопасность на весь период эксплуатации. Выдает стабильные 220 В, поэтому изделие можно использоваться для зарядки ноутбука или подключение нетребовательного гаджета. Прибор справится с подобным оборудованием на 100%. Присутствуют две защитные функции, которые обеспечат качественную работу на протяжении длительного периода.

Средняя цена – 1 700 рублей.

KOTO 12V-504

Достоинства:

  • Хорошая сборка;
  • Удобное подключение;
  • Компактность;
  • Корпус состоит из ударопрочного пластика;
  • Технические характеристики;
  • Защита от перегрузки.
Популярные статьи  Контроллеры компенсации реактивной мощности

Недостатки:

Разновидности преобразователей 12 на 220 вольт

Для правильного выбора, ознакомьтесь с основными видами преобразователей напряжения, представленными на рынке электротоваров:

По форме сигнала выходного напряжения

Устройства делятся на чистый синус и модифицированный синус. Разницу в форме сигнала видно на иллюстрации.

Дело в том, что преобразователи работают не так, как генераторы переменного тока. На входе в устройство подается постоянный ток определенной величины.

Сначала он преобразуется в импульсный (для обеспечения работы повышающего трансформатора), затем из полученного пульсирующего тока формируется синусоидальная кривая, привычная для большинства потребителей переменного напряжения 220 вольт.

Для получения гладкой кривой необходима дорогостоящая схема, а большинство производителей стараются предложить покупателю экономную цену.

Зарядным устройствам и блокам питания ноутбуков подойдет и модифицированная кривая. А звуковоспроизводящая аппаратура может работать с перебоями и сильными помехами. Некоторые блоки питания, например, в LED телевизорах, сильно греются при таком входном сигнале.

Имеются случаи выхода из строя блоков питания. Устройства с электродвигателями (например, компрессор холодильника или насос газового котла) также может работать со сбоями при подключении к преобразователю с модифицированным синусом.

По реализации повышающей функции. Способов получить переменное напряжение из постоянного достаточно много. Рассмотрим основные из них:

Трансформаторные преобразователи с 12 на 220

Имеют достаточно примитивную, но при этом эффективную конструкцию. Это самый простой преобразователь, который можно собрать своими руками.

Преобразователь на 220 из трансформатора

При помощи мультивибратора постоянный ток преобразуется в импульсный, с частотой 50 Гц. Затем повышающий трансформатор преобразует напряжение до уровня 220 вольт, на выходе монтируется стабилизатор.

Недостатком такой компоновки является большой размер и невозможность получить чистый синус. Но для простейших задач (работа зарядного устройства или паяльника) вполне сгодится.

Главная задача, которую нужно решить – как намотать трансформатор для преобразователя. Подойдет тороидальный сердечник (для компактности) от любого ненужного блока питания.

Понятное дело, во вторичной обмотке витков должно быть больше в соответствие с коэффициентом повышения. Мощность подобных устройств обычно не превышает 200 Вт.

Преобразователи на задающем генераторе

Обычно для этих целей используется микросхема КР1211ЕУ1. Главная деталь преобразователя отечественного производства, поэтому ее стоимость невысокая.

После того, как генератор задаст переменное напряжение – сигнал уходит на ключи, выполненные на транзисторах IRL2505.

Схема преобразователя с 12 на 220

Далее подключается повышающий трансформатор, на выходе которого сформировано переменное напряжение 220 вольт. Для снижения влияния высокочастотных импульсов, которые многократно усиливаются на вторичной обмотке – установлен подавляющий конденсатор.

Мощность преобразователя может достигать 500 Вт, в зависимости от трансформатора. Его подбирают с запасом, превышающим номинал в 2,5 раза.

Нагрузка на остальные элементы не такая высокая. Например, при выходной мощности, не превышающей значение 200 Вт, ключевые транзисторы работают без радиаторов.

Более совершенными с технической точки зрения являются преобразователи на ШИМ контроллерах. Такие устройства на выходе дают чистый синус, а также имеют высокий КПД.

Схема преобразователя на ШИМ контроллерах

Совершенная схема позволяет создать мощные устройства (1-2 кВт) при относительно компактных размерах. Габариты определяют радиаторы охлаждения и система вентиляции. Высокая стоимость элементной базы выводит прибор из разряда бюджетных.

Однако в сравнении с промышленными образцами, экономия при самостоятельной сборке существенная. Такой преобразователь осилит и питание холодильника.

А качественная форма выходного сигнала позволит подключать требовательные потребители – телевизоры и музыкальные центры.

Однако наибольшим спросом все же пользуются компактные устройства, предназначенные для питания гаджетов поменьше. Схема преобразователя 12 220 на транзисторах доступна каждому радиолюбителю, умеющему держать в руках паяльник.

Схема преобразователя 12 220 на транзисторах

Собрав такую схему в аккуратном корпусе, можно установить ее в автомобиле, и у вас будет настоящая бортовая розетка 220 вольт.

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ. Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе

Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

Особенности преобразователя напряжения с 12В в 220 В

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.

Популярные модели

Из всего многообразия инверторов потребители отдают предпочтение следующим моделям:

STURM AW98A03

Номинальная мощность прибора – 240 Вт. Отключение происходит при нагрузке более 360 Вт (30 А). Оснащается прочным корпусом и защитой от перегрева, перенапряжения и короткого замыкания. Прост в обращении, управление осуществляется одной кнопкой. Выдаёт изменённую синусоиду. Стоимость – около 2500 руб.

Популярные статьи  Поперечное сечение проводника

МАП «ЭНЕРГИЯ» 900

Мощность – 900 Вт (отключение происходит при достижении 1300 Вт). Оснащается цифровым дисплеем и большим набором разнообразных настроек и функций. Может использоваться в качестве ЗУ для автомобильного АКБ. Средняя стоимость – 28000 руб.

TBS POWERSINE PS600-12

Прибор с пультом ДУ, активным охлаждением и высоким КПД (92%). Корпус выполнен из стали. Нагрузка – до 500 Вт. Чистая синусоида. Защита от слишком высокого и слишком низкого входного напряжения. Стоимость – около 26000 руб.

MEANWELL 12/220V 1500W

Может работать от прикуривателя, аккумулятора или солнечных батарей. Отличается высокой мощностью и небольшими габаритами. Стоит порядка 7000 руб. Выдаёт чистую синусоиду.

RITMIX RPI-6010 CHARGER

Сочетает в себе функции выпрямителя, зарядного устройства для автомобильной АКБ и автономного источника питания. Стоит порядка 5000 руб.

MOBILEN SP-150

Мощность – 150 Вт. На выходе оснащается разъёмом USB и обычной розеткой. Имеется защита от перегрузки. Включается в прикуриватель. Стоимость – около 1000 руб.

LUXEON IPS-2000S

Мощность – до 1 кВт. Чистая синусоида. Высокий уровень защиты. КПД – 90%. Ремонтопригодность. Стоимость – от 8000 руб.

Назначение устройства

Устройство, которое преобразует напряжение, также называют инвертором.

Инвертор — это электронный прибор служащий для трансформации подаваемого на его вход постоянного напряжения в электрический сигнал, изменяющийся по времени с другой величиной амплитуды. То есть если на вход прибора подать постоянный сигнал равный 12 вольт, то на его выходе можно будет получить переменное напряжение 220 вольт.

Принцип работы устройства основан на преобразовании электрической энергии. Существуют приборы как заводского изготовления, так и самодельные, но принцип их работы одинаков. Разница лишь в качестве — надёжности и правильности формы выходного сигнала.

Схемотехника устройств построена на использовании высокочастотных трансформаторов, специализированных микросхем и транзисторов. По виду исполнения схемы инверторы бывают:

  1. Мостовые — в принципиальной схеме такого типа преобразователей не используются трансформаторы. Обычно так изготавливаются устройства с мощностью до 100 ВА.
  2. Трансформаторные — ключевую роль в схеме играет трансформатор, имеющий нулевой вывод. Такая схема несложна, но обычно предназначена для питания устройств, мощность которых не превышает 500 ВА.
  3. Комбинированные — в их схемотехнике используются транзисторы и трансформаторы. Такой подход позволяет создавать преобразователи с широким диапазоном мощностей.

Правила установки и подсоединения

Особенности преобразователя напряжения с 12В в 220 В

Грамотная инсталляция, подсоединение и последующее использование являются гарантией долгого и благополучного функционирования инвертора. Чтобы не разочароваться в приобретении, следуйте нижеперечисленным принципам:

  • Ставить только в не влажном месте;
  • Не допускать проникновения прямых солнечных лучей на устройство;
  • Не ставить инвертор рядом с отопительным оборудованием;
  • Не включать вблизи возгораемых предметов.

Как и любой сегодняшний прибор, инвертор для автомобиля оборудован специализированным защитным средством, защищающим его от сбоев либо неисправностей и сбоев напряжения более 12 В.

Средство автоотключения защищает от перегруженности и мгновенно активируется во время снижения напряжения. В случае КЗ прибор тоже выключится.

Применение

Где же может использоваться такой преобразователь? Вот самые распространенные сферы его применения:

  1. Если существует необходимость запитать какие-либо бытовые приборы от аккумуляторной батареи автомобиля. Использование этого устройства может пригодиться в дороге, например, если нет переходника для мобильной подзарядки, или же существует необходимость подключения в автомобиле любого домашнего электроприбора;
  2. Если есть отопительный котёл на квартиру или дом, то его насосы тоже рассчитаны на переменное напряжение 220 Вольт. Для котлов напряжения аккумуляторной батареи, естественно, не подойдёт. Бывают такие случаи когда происходят аварийные отключения в сетях электроснабжения, и нужно чтобы не заморозить систему отопления, выполнять циркуляцию горячей воды по отопительной системе. Для этого можно воспользоваться автомобильным аккумулятором подключив к нему электронный блок, инвертирующий постоянное напряжение в переменное, ещё и повышающий его до стандартных 220 Вольт. Это даст возможность на какой-то период времени восстановить циркуляцию горячей воды в системе.

Это основные примеры использования данного преобразователя, так как в жизни их может быть ещё несколько в зависимости от местных бытовых условий.

Преобразователь напряжения со стабильными 30В

Преобразователь напряжения (рис. 12) позволяет получить на выходе стабилизированное напряжение 30 В. Напряжение такой величины используется для питания варикапов, а также вакуумных люминесцентных индикаторов.

Особенности преобразователя напряжения с 12В в 220 В

Рис. 12. Схема преобразователя напряжения с выходным стабилизированным напряжением 30 В.

На микросхеме DA1 типа КР1006ВИ1 по обычной схеме собран задающий генератор, вырабатывающий прямоугольные импульсы с частотой около 40 кГц.

К выходу генератора подключен транзисторный ключ VT1, коммутирующий катушку индуктивности L1. Амплитуда импульсов при коммутации катушки зависит от качества ее изготовления.

Во всяком случае напряжение на ней достигает десятков вольт. Выходное напряжение выпрямляется диодом VD1. К выходу выпрямителя подключен П-образный RC-фильтр и стабилитрон VD2. Напряжение на выходе стабилизатора целиком определяется типом используемого стабилитрона. В качестве «высоковольтного» стабилитрона можно использовать цепочку стабилитронов, имеющих более низкое напряжение стабилизации.
