Разводка электрики

Правильная разводка электрики

обеспечивает эффективность, а также безопасность эксплуатации проводки. Мы осуществляем укладку новых проводов по предварительно согласованной схеме.

В схематическом решении инженеры компании грамотно распределяют энергопотребителей объекта по группам, рассчитывают необходимую мощность и подбирают соответствующие марки проводов, автоматы защиты, выключатели, розетки.

После укладки проводов и установки всех запланированных приборов, выполняются наладочные работы с необходимыми измерениями, что гарантирует безопасность пользователей и эффективность работы смонтированной электрики.

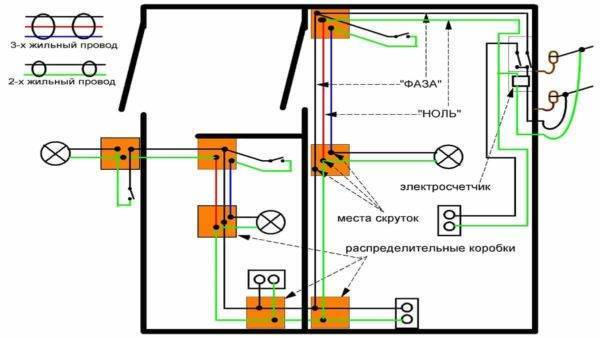

Схема скрытой проводки

Первый этап — подготовка к монтажу скрытой проводки. Нужно определиться с разновидностью разветвления электрической сети, которое может быть коробочным и шлейфовым. В первом случае на площадь квартиры выделяется один кабель. Затем от него выполняются отводы в отдельные помещения, устанавливаются специальные распаячные коробки.

Шлейфовое разветвление организуется по европейским стандартам. Данный вариант связан с прокладкой двух кабелей. Один из них используется для коммутации розеток, другой — осветительных приборов. Провода подключаются от распределительного щитка и прокладываются до каждого помещения, где есть выключатель.

Провода и защитные оболочки для монтажа электропроводки на станкахСхема электропроводки в коттедже

Второй этап — составление схемы расположения осветительных приборов и ответвительных коробок для выключателей. Необходимо начертить схематическое отображение кабельной линии, по которой будут прокладываться провода. Они устанавливаются на высоте не менее 150 мм от пола и с отступом от потолка на 100 мм и выше. Аналогичное расстояние должно быть до окон и дверей. Подъем трассы к местам расположения розеток и выключателей осуществляется строго по вертикали, перпендикулярно полу.

Другие рекомендации:

  • убедитесь, что провода не пересекаются в каких-либо местах;
  • несущие стены штробить нельзя, поэтому провода спрячьте под толстый слой штукатурки;
  • сначала схему составьте на бумаге, затем перенесите на поверхность пола, стен и потолка.

Провода и защитные оболочки для монтажа электропроводки на станкахРазметка трассы электропроводки на стенах

Устройство скрытой проводки

Скрытая проводка может быть выполнена двумя методами. Первый, классический вариант — размещение кабелей и элементов сети внутри штроб или под обшивкой. Второй вариант, набирающий популярность в последнее время, — использование специальных труб и кабель-каналов. Фактически провода спрятаны от глаз, но расположены не внутри стены.

Однозначно назвать проводку скрытой можно лишь в первом случае, когда кабель спрятан внутри строительных конструкций. К последним относятся перегородки, различные перекрытия, пол, стены и потолок. В большинстве случаев данный вариант подразумевает проделывание специальных штроб. Для их изготовления используют штроборез или болгарку, однако можно обойтись перфоратором или скарпелем с молотком. Те самые трубы и каналы из второго метода должны присутствовать и в первом: их закладывают в штробы, чтобы повысить защиту проводов.

Провода и защитные оболочки для монтажа электропроводки на станкахУкладка проводов в штробах

Крепление кабель-каналов к поверхности стен и потолка с последующим размещением внутри проводов является скорее методом организации открытой электропроводки.

Материалы и оборудование для скрытой электропроводки

Над выбором кабеля думать долго не нужно: подойдет обычный, марки ВВГнг. Если позволяет бюджет, вместо него можно использовать провод NYM. И тот, и другой характеризуются продолжительным сроком эксплуатации, имеют высокую прочность, благодаря чему выдерживают мокрую заделку в штробах.

Сечение кабеля должно соответствовать стандарту:

  • линии для устройств освещения — 1,5 кв. мм;
  • подключение розеток — 2,5 кв. мм;
  • электрическая плита — 4 кв. мм.

Провода и защитные оболочки для монтажа электропроводки на станкахВыбор сечения кабеля для открытой и скрытой проводки

Можно взять любые распределительные щиты. Подойдут даже изделия, которые формально используются при обустройстве открытой проводки. Аналогичная ситуация с выключателями и розетками. Тем не менее, специальные приборы для скрытого монтажа занимают намного меньше места, смотрятся миниатюрно и не нарушают целостности интерьера. Однако в таком случае придется устанавливать подрозетники и распаячные коробки. Существуют компоненты для сплошных и полых стен.

Основные разновидности проводов

В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).

Провода и защитные оболочки для монтажа электропроводки на станках

С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.

Провода и защитные оболочки для монтажа электропроводки на станках

С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Провода и защитные оболочки для монтажа электропроводки на станках

Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».

Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.

Открытая проводка

Если для вашего объекта подходит открытая проводка

, тогда мы готовы ее выполнить, применяя универсальные материалы для защиты проводных линий:

  • кабельные каналы;
  • гофротрубу;
  • напольные каналы – специальные плинтуса.

Нет времени читать?

Оставьте телефон и мы Вам перезвоним

Кабельные каналы могут иметь стандартную П-образную конфигурацию, овальную, треугольную, изогнутую формы. Проводка открытого типа будет надежно защищена, проложена согласно правилам, а также будет иметь эстетичный вид.

Преимущества проводки открытого типа:

  • доступность для ремонта;
  • отсутствие необходимости в штроблении и последующей замазке поверхностей;
  • экономия средств на монтаж за счет простоты укладки проводов.

Выбор материала и инструментов

Любая работа по отношению к электричеству требует внимательности и качественного инструментария, и материалов. Для монтажа электропроводки вам пригодятся качественные негорючие распределительные коробки; открытые розетки и выключатели; только медный кабель — он по сравнению с алюминием является более практичным (предположительно это должны кабели ВВГ, ПВС и НУМ); для обычных розеток толщина токопроводящих жил должна составлять 2,5 кв. мм; если выбираете проводники для освещения достаточно 1,5 кв. мм; для более мощных потребителей, например, для розеток, в которые будут подключены бытовые приборы до 6 кв. мм.

Популярные статьи  Реле давления воды для насоса: устройство, регулировка, схемы подключения

Провода и защитные оболочки для монтажа электропроводки на станках

Виды электропроводки

Прежде чем приступать непосредственно к процессу монтажа нам следует определиться с типом проводки, который мы будем монтировать в каждой комнате. Всего существует два вида: открытая и скрытая проводка. Каждый из этих типов имеет собственные достоинства и недостатки.

Любая из них может применяться в любом помещении, отличается только цена и трудозатраты, необходимые для выполнения работ. Поэтому давайте более подробно остановимся на нормах монтажа для каждого из этих видов.

Открытый тип проводки

Открытый тип проводки предполагает монтаж проводников по поверхности стен, потолков или полов. При этом провода могут прокладываться как на поверхности, так и внутри специальных защитных элементов, таких как короба или трубы. В отдельных случаях они требуют подкладки специальных материалов между проводом и стеной. Но давайте обо всем по порядку.

Открытый тип проводки

Для этого, прежде всего, давайте определимся с поверхностями, по которым будет осуществляться монтаж. Это могут быть сгораемые, трудносгораемые и несгораемые поверхности. К сгораемым можно отнести обычное дерево. К трудносгораемым — дерево, имеющее специальные противопожарные пропитки. К несгораемым поверхностям относятся бетон, кирпич и другие материалы со схожими свойствами.

Открытая проводка в специальных коробах

  • Провода, так же подразделяются на сгораемые, трудносгораемые и несгораемые. Определить этот параметр вы можете по маркировке провода.
  • Еще одним параметром, который влияет на способ монтажа, являются характеристики самого помещения. Ведь согласитесь, нельзя прокладывать провод в парилке или душевой, так же как в обычной комнате. Поэтому существуют еще такие параметры как влажные, сырые, пыльные, наружные и сухие помещения.
  • В итоге получается, что способ прокладки зависит от того, какой провод, и по какой поверхности прокладывается. В нашей статье мы рассмотрим только самые часто встречающиеся варианты. Просмотреть же как проводка дома должна выполнятся в каждом отдельном случае вы можете в табл. 2.1.2 и 2.1.3 ПУЭ.

Открытая проводка в помещении из несгораемых материалов

Если мы имеем обычную квартиру со стенами из бетона или кирпича, то здесь возможно несколько вариантов выполнения открытой проводки. Незащищенные провода можно прокладывать на изоляторах, роликах или струнах. Можно прокладывать в сгораемых коробах и лотках с открывающимися крышками. Можно монтировать в специальных оболочках, выполненных из трудносгораемых или сгораемых материалов, непосредственно по поверхности стен потолка или пола. В этом случае речь обычно идет о применении пластиковой гофры.

Открытая проводка в помещениях из сгораемых материалов

  • Если же монтируется проводка для частного дома, выполненного из дерева, то здесь все немного сложнее. В этом случае, если вы используете ролики, изоляторы или струны, то между проводом и стеной должен быть подложен несгораемый материал.
  • Если используется короб или труба, то она обязательно должна быть выполнена из несгораемого материала. Обычно это металл. Если это не так, то вам так же потребуется подкладка несгораемых материалов.

Скрытый тип проводки

Скрытой проводкой называется проводник, проложенный внутри строительных каналов, либо под слоем штукатурки в специальных бороздах – штробах. С эстетической точки зрения этот способ кажется более привлекательным, но вот с финансовой — это далеко не всегда так.

Скрытая проводка

  • Как и в случае с открытой проводкой, определяющими при принятии решения становятся табл. 2.1.2 и 2.1.3 ПУЭ. Поэтому и факторы влияющие на выбор проводки остаются теме же.
  • Давайте рассмотрим несколько вариантов. Для начала, как и в первом случае, возьмем кирпичную или бетонную стену. Как говорит инструкция, мы можем прокладывать даже незащищенный провод, если тот монолитно скрыт под слоем штукатурки. Для увеличения ремонтопригодности проводки можно использовать монтаж в сгораемых трубах – гофре.

Скрытая проводка в помещении из несгораемых материалов

Скрытая проводка в помещениях из сгораемых материалов

Но если монтаж выполняется с применением сгораемых или трудно сгораемых материалов, то в этом случае необходима подкладка несгораемых материалов. Сами оболочки должны быть покрыты слоем штукатурки или другого несгораемого материала со всех сторон.

2.1.49

Для стационарных электропроводок должны применяться
преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в
2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93.

Таблица 2.1.2. Выбор видов электропроводок, способов прокладки и
проводов и кабелей

Условия

окружающей среды

Вид электропроводки и способ прокладки

Провода и кабели

Открытые электропроводки

Сухие и влажные помещения

На роликах и клицах

Незащищенные одножильные провода

Сухие помещения

То же

Скрученные двухжильные провода

Помещения всех видов и наружные
установки

На изоляторах, а также на
роликах, предназначенных для применения в сырых местах. В наружных установках
ролики для сырых мест (больших размеров) допускается применять только в
местах, где исключена возможность непосредственного попадания на
электропроводку дождя или снега (под навесами)

Незащищенные одножильные провода

Наружные установки

Непосредственно по поверхности
стен, потолков и на струнах, полосах и других несущих конструкциях

Кабель в неметаллической и
металлической оболочках

Помещения всех видов

То же

Незащищенные и защищенные одно-
и многожильные провода. Кабели в неметаллической и металлической оболочках

Помещения всех видов и наружные
установки

На лотках и в коробах с
открываемыми крышками

То же

Помещения всех видов и наружные
установки (только специальные провода с несущим тросом для наружных установок
или кабели)

На тросах

Специальные провода с несущим
тросом. Незащищенные и защищенные одно- и многожильные провода. Кабели в
неметаллической и металлической оболочках

Скрытые электропроводки

Помещения всех видов и наружные
установки

В неметаллических трубах из
сгораемых материалов (несамозатухающий полиэтилен и т. п.). В замкнутых
каналах строительных конструкций. Под штукатуркой

Незащищенные и защищенные,
одно-  и многожильные провода.

Кабели в неметаллической
оболочке

Исключения:

1. Запрещается применение
изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и
наружных установках

2. Запрещается применение
стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в
сырых, особо сырых помещениях и наружных установках

Сухие, влажные и сырые помещения

Замоноличенно в строительных
конструкциях при их изготовлении

Незащищенные провода

Открытые и скрытые электропроводки

Помещения всех видов и наружные
установки

В металлических гибких рукавах.
В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах. В
неметаллических трубах и неметаллических глухих коробах из трудносгораемых
материалов. В изоляционных трубах с металлической оболочкой

Незащищенные и защищенные одно-
и многожильные провода. Кабели в неметаллической оболочке

Исключения:

1. Запрещается применение
изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и
наружных установках

2. Запрещается применение
стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в
сырых, особо сырых помещениях и наружных установках

Таблица 2.1.3. Выбор видов электропроводок и способов прокладки проводов
и кабелей по условиям пожарной безопасности

Общая классификация электропроводок

Согласно вышеприведенному определению ГОСТ электропроводка состоит из кабельной системы (проводов и кабелей), системы защиты и системы крепления.

Популярные статьи  Можно ли использовать провод сечением 0,75 мм.кв. для подключения точечных светильников?

Поэтому общую классификацию электропроводок можно представить следующим образом:

1. По конструктивным особенностям кабельной системы

По типу используемого в кабеле электропроводящего материала электропроводка бывает:

  • алюминиевая,
  • медная.

По количеству жил электропроводящего материала электропроводку различают:

  • одножильная,
  • многожильная.

4. По конструктивным особенностям электропроводки в целом

По количеству используемых фаз электропроводка бывает:

  • однофазная (220 В),
  • трехфазная (380 В).

По наличию заземляющего контура электропроводка подразделяется:

  • Без контура заземления (двухпроводная),
  • С контуром заземлением (трехпроводная).

По конструктивному исполнению, начиная от вводного щитка электропроводка классифицируется:

  • Кольцевая (последовательная) (замкнутая цепь снабжает все освещение, электроприборы и розетки в пределах одной квартиры либо строения, площадь которых не должна быть более 100 м2),
  • Шлейфовая (параллельная) (кабель прокладывается к одной точке, от которой дальше электропитание передается к соседней),
  • Радиальная («звездочка») (к любой группе освещения, группе розеток и электроприбору прокладывается отдельный кабель, что позволяет подключать мощные электроприборы более безопасным способом),
  • Дозовая (распределительная) коробка (кабель от щитка прокладывается на распределительные коробки, от которых по одному проводу отходит на выключатель и патрон).

Рассмотрим наиболее встречаемые на практике сочетания видов электропроводок.

Как спланировать работу?

Для начала необходимо:

  • правильно провести расчеты
  • определить, какое количество материала необходимо
  • получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей. К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами. При покупке, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Монтаж электропроводки

Монтаж электропроводки может выполняться как внутри помещений, так и снаружи. Правила монтажа несколько отличаются поэтому давайте рассмотрим их отдельно.

Внутренняя электропроводка

Внутренней электропроводкой называется вся проводка, проложенная внутри зданий и сооружений. К ней относится в том числе проводка проложенная в подвалах и на чердаках.

  • Прежде всего следует знать, что согласно п.7.1.34 ПУЭ вся проводка внутри помещений должна быть медной. СНиП допускал применение алюминиевой проводки раньше, но с 2001 года стандарты изменились.
  • Вторым важным параметром является сечение проводки. Оно рассчитывается в зависимости от нагрузок, но табл.7.1.1 ПУЭ устанавливает и минимально допустимое сечение проводов (см. Выполняем расчет сечения провода по мощности). Так для групповых линий оно составляет 1,5 мм2, а для вводного кабеля от этажного щитка составляет 2,5 мм2.
  • Согласно п.7.1.36 ПУЭ вся проводка внутри помещений для однофазной сети должна быть трехпроводной. Из которых одна жила является фазной, вторая нулевой и третья защитной.

На фото представлены негласные нормы монтажа электропроводки

  • Перед тем как правильно сделать электропроводку на кухне вы должны правильно распределить нагрузки по группам. При этом тип электропроводки для кухни согласно п.7.1.39 ПУЭ должен быть таким же, как и в жилых комнатах.
  • В ваннах, санузлах и подобных помещениях электропроводку можно монтировать скрытым способом. При этом следует помнить, что применение стальных труб или гофр для защиты от механических повреждений в таких помещениях не допускается.
  • Что касается негласных правил, то для внутренней электропроводки они тоже существуют. Прежде всего это прокладка групповых линий. Обычно их монтируют на расстоянии 20 см от потолка. Это не касается групповых линий, проложенных в стяжке.
  • Ответвления к розеткам и выключателям не должны иметь углов отличных от 90⁰. В противном случае во время ремонта помещений легко повредить скрытую проводку.

Наружная электропроводка

Наружной электропроводкой называется вся проводка, проложенная вне помещений. Сюда относятся и электроприемники подключенные к групповым внутренним сетям.

Правила монтажа наружной проводки

Популярные статьи  Почему мигает индикатор сеть стабилизатора напряжения при подключении к нему газового котла?

Итак:

  • Если вы собрались монтировать наружную электропроводку своими руками, то прежде всего вы должны знать, что по крышам зданий электропроводку монтировать не допускается. Допускается делать ввод в здание через крышу и то через стальные трубы, которые обеспечивают высоту не менее 2,5 метров от крыши.
  • Строго нормируется и провес проводов над дорогами. Он должен быть в нижней точке не меньше 6,5 метров. Не над проезжей частью он должен быть не меньше 3,5 метров.
  • Что касается непосредственно монтажа, то запрещена прокладка провода в стальных трубах под землей. Если же стальные трубы или гофры применяются для монтажа по фасадам зданий, то должны быть приняты меры, препятствующие скоплении внутри влаги, в том числе и конденсата.
  • Что касается монтажа проводки по фасадам зданий, то здесь существует целый перечень ограничений. Все они сведены в п.2.1.75 ПУЭ в таблицу.
  • Из негласных правил монтажа наружной проводки можно отметить только стремление к минимизации контактных соединений вне помещений. При этом те контактные соединения, которые выполнены вне зданий, должны быть смонтированы в специальных коробах с защитой не менее IP А доступ к этим соединениям должен быть максимально облегчен.

Требования к скрытой проводке в доме

Основным требованием при обустройстве скрытой проводки в жилом доме является повышенный уровень пожарной безопасности

Поэтому, если работы выполняются в деревянном доме, для размещения проводов важно использовать специальные стальные или поливинилхлоридные трубы. В кирпичном или бетонном строении кабель можно прятать в обычные штробы или гофротрубу, расположенную за обшивкой из гипсокартона и других материалов

Однако нередки ситуации, когда из-за каких-либо незапланированных обстоятельств это требование вынужденно не соблюдается. Сложно представить ситуацию, в которой появляется возможность пробить в стене штробу, габариты которой подойдут для размещения трубы. Поэтому для обеспечения сменяемости остается использовать гофротрубы, спрятанные под обшивкой (а не штукатуркой) или под полом.

Провода и защитные оболочки для монтажа электропроводки на станкахИспользование гофротруб позволяет оперативно заменить проводку

Наиболее специфичное требование к монтажу скрытой проводки связано с маршрутом пролегания кабельной линии. Хаотичная прокладка кабеля в стене недопустима: избегайте ситуаций, когда в одном месте трасса движется параллельно стене, а в другом неожиданно сворачивает по диагонали.

С одной стороны, так вы сэкономите материалы и время, с другой, проигнорируете важное правило, из-за чего в дальнейшем усложните задачу по поиску проводки. Кабельная линия должна располагаться строго по вертикали или горизонтали под потолком либо на высоте 2,5 м

Провода под полом должны двигаться параллельно паре стен. В будущем вам, возможно, придется сверлить стены, чтобы повесить картину или полку. Если кабель будет расположен как душе угодно, то возрастает риск ошибки, связанной с попаданием сверла прямо в провод. Сломается электродрель, будет нарушена функциональность самой проводки, а в редких случаях можно получить серьезный удар током.

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности

При обустройстве систем по типу TN-S или ТN-C-S важно иметь третий проводник (PE). В ситуациях, когда его коммутация невозможна из-за отсутствия соответствующего кабеля в распределительном щитке подъезда, все равно рекомендуется прокладывать кабельную линию из трех проводов

Желто-зеленый проводник, используемый для заземления, пригодится позже, когда проводка в доме все-таки получит заземление. В помещениях с повышенной опасностью (ванной или кухне) рекомендуется устанавливать устройства защитного отключения или дифференциальные автоматы.

Провода и защитные оболочки для монтажа электропроводки на станкахОрганизация проводки в частном доме по схеме ТN-C-S

Сращивание силовой проводки

Соединение силовых кабелей влияет не только на безопасность. Хотя оборванный провод под напряжением принесет достаточно неприятностей. Некачественный сросток может вызвать искрение под нагрузкой, прогрессирующее увеличение сопротивления, и стремительный нагрев. Несмотря на негорючую изоляцию, это может вызвать пожар.

Кроме того, плохой контакт в месте сращивания, приводит к потере мощности кабеля, сила тока может снизиться.

Казалось бы, зачем использовать куски провода, если можно протянуть неразрывную цепь. Однако в реальности случаются обрывы (необходимо делать аварийный сросток), да и кабеля может банально не хватить. Поэтому вопрос: «как соединить силовой кабель?» волнует многих.

Есть несколько простых правил:

  1. Кабель с несколькими проводниками сращивается со смещением каждого провода. Что это значит на практике? Два (и более) соединений не должны находиться напротив друг друга.Это касается кустарного ремонта (именно его вы и будете выполнять). Профессиональные электрики сращивают силовой кабель с применением специального оборудования.

  2. Для того чтобы иметь ремонтный запас длины кабеля, при его вводе всегда оставляют петлю.
  3. Соединять силовой кабель можно с помощью пайки тугоплавким припоем, но лучше организовать механический сросток. Для этого предусмотрены обжимные гильзы.
  4. После соединения, необходимо восстановить изоляцию и внешнюю оболочку. Если характеристики диэлектрика будут отличаться от заводских, кабель нельзя считать безопасным. Пусть полученная муфта выглядит не эстетично, она может быть вдвое толще, чем диаметр кабеля. В данном случае важна защита соединения, от внешних воздействий.

Соблюдение всех требований и рекомендаций сохранят не только электрооборудование, но и ваше здоровье.

Основные правила

Прокладка проводки в квартире или доме осуществляется только в соответствии с ПУЭ. Но, несмотря на кажущуюся строгость, большинство основных правил монтажа электропроводки не так уж и трудновыполнимы. Приведем их краткий перечень:

  • при монтаже должен обеспечиваться удобный доступ ко всем основным элементам электропроводки — автоматам, УЗО, розеткам, выключателям и распределительным коробкам (коробки запрещено наглухо замуровывать);
  • высота установки выключателя — от 60 до 150 см от пола, место установки — на противоположной стороне от той, куда открывается дверь;
  • электропроводка прокладывается только вертикально или горизонтально, прокладка по диагонали или с вольными изгибами недопустима;
  • установка розетки осуществляется на высоте от 30 см (евростандарт) до 80 см (принято в России для безопасности при затоплении) от пола;
  • расстояние от розетки до газовой или электрической плиты, радиатора отопления и любых труб — не менее полуметра;
  • линия горизонтальной электропроводки монтируется не ближе 15 см к потолку или полу, вертикальной — не ближе 10 см к краю двери или окна;
  • расстояние между параллельными кабелями — не менее 3 мм, либо каждый кабель должен быть в защитном кожухе (гофрированной или бронированной трубе);

Монтаж кабелей должен быть только на клеммах внутри распределительных коробок (их роль могут играть подрозетники). Соединение жил методом скрутки, замотанной изолентой, недопустимо. В крайнем случае, скрутка должна быть пропаяна и заизолирована применением кембрика — термоусадочной трубки. Обязательно надо позаботиться о заземлении. Если его не было, должно быть смонтировано и подключено к общей шине болтовым соединением.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
