Режимы работы электродвигателей

Содержание

Режимы работы электродвигателей – это определенный порядок чередования периодов, который характеризуется:

  • продолжительностью и величиной нагрузки;
  • условиями охлаждения;
  • частотой пуска и отключений;
  • частотой реверса;
  • соотношениями потерь в периоды установившегося движения и пуска.

Так как существует множество режимов, выпуск двигателей для каждого из них нецелесообразен, поэтому серийные двигатели проектируются согласно ГОСТ для работы в восьми номинальных режимах. Номинальные данные содержатся в паспорте электродвигателя. Оптимальное функционирование агрегата гарантируется при его эксплуатации при номинальной нагрузке и в номинальном режиме.

Режимы работы электрических машин

Режимы работы электродвигателей

Режим работы электрической машины — это установленный порядок чередования периодов, характеризуемых величиной и продолжительностью нагрузки, отключений, торможения, пуска и реверса во время ее работы.

Режимы работы электродвигателей в электроприводах различных рабочих машин разнообразны и определяются технологическими процессами, реализуемыми этими рабочими машинами. Для иллюстрации этих режимов работы используют нагрузочные диаграммы.Такая диаграмма представляет собой графически выраженную зависимость параметра, характеризующего нагрузку приводного двигателя (мощности Р, момента М или силы потребляемого тока I) от продолжительности t отдельных этапов, составляющих время работы электропривода. В действительности нагрузочная диаграмма двигателя может иметь вид графика любой формы: прямой горизонтальной линии, если нагрузка двигателя в рассматриваемый отрезок времени не изменялась, либо кривой линии с плавным переходом от одного уровня нагрузки к другому, если нагрузка изменялась. Плавность перехода уровней нагрузки обусловлена инерционностью процессов в электроприводе. Для упрощения расчета требуемой мощности двигателя криволинейный график нагрузочной диаграммы разбивают на прямолинейные участки, в пределах которых нагрузка условно остается неизменной (рис. 2.10). Чем больше участков с различной нагрузкой, тем меньше ошибка такой замены, но тем сложнее последующие расчеты.

Согласно действующему стандарту ГОСТ 183—74 существует три основных режима работы двигателей, различающиеся характером изменения нагрузки.

Основные параметры электродвигателя

Момент электродвигателя

Вращающий момент (синонимы: вращательный момент, крутящий момент, момент силы) — векторная физическая величина, равная произведению радиус вектора, проведенного от оси вращения к точке приложения силы, на вектор этой силы.

,

  • где M – вращающий момент, Нм,
  • F – сила, Н,
  • r – радиус-вектор, м

Справка: Номинальный вращающий момент Мном, Нм, определяют по формуле

,

  • где Pном – номинальная мощность двигателя, Вт,
  • nном — номинальная частота вращения, мин-1

Начальный пусковой момент — момент электродвигателя при пуске.

Справка: В английской системе мер сила измеряется в унция-сила (oz, ozf, ounce-force) или фунт-сила (lb, lbf, pound-force)

1 oz = 1/16 lb = 0,2780139 N (Н)1 lb = 4,448222 N (Н)

момент измеряется в унция-сила на дюйм (oz∙in) или фунт-сила на дюйм (lb∙in)

1 oz∙in = 0,007062 Nm (Нм)1 lb∙in = 0,112985 Nm (Нм)

Мощность электродвигателя

Мощность электродвигателя — это полезная механическая мощность на валу электродвигателя.

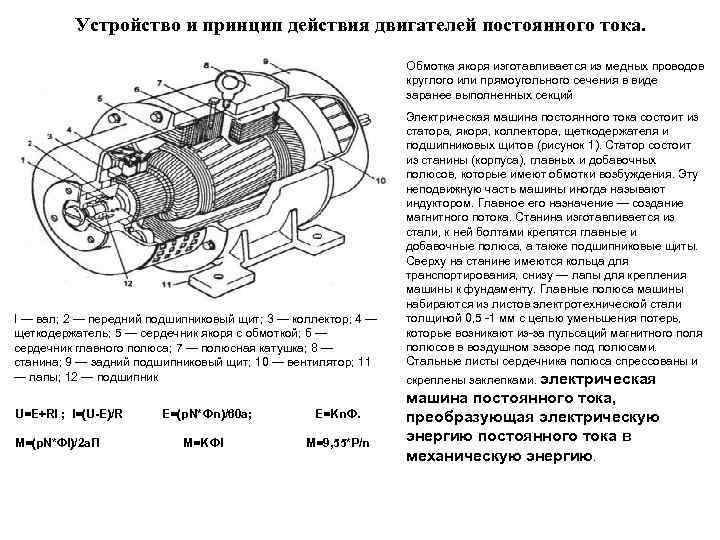

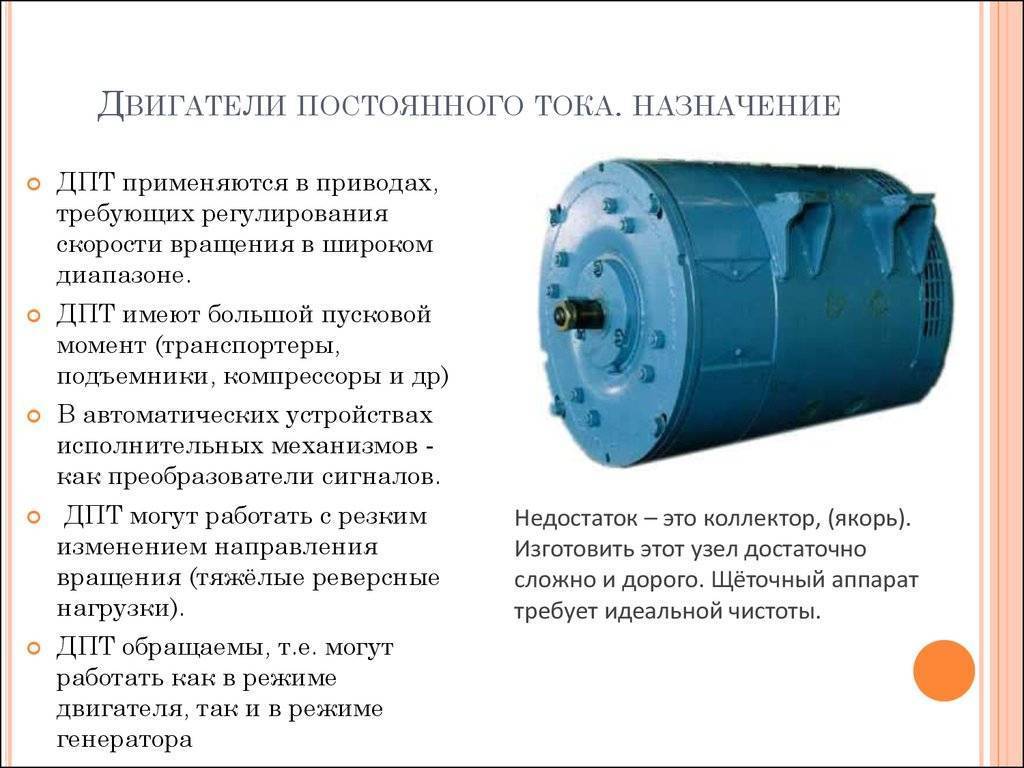

Мощность электродвигателя постоянного тока

Механическая мощность

Мощность — физическая величина, показывающая какую работу механизм совершает в единицу времени.

,

  • где P – мощность, Вт,
  • A – работа, Дж,
  • t — время, с

Работа — скалярная физическая величина, равная произведению проекции силы на направление F и пути s, проходимого точкой приложения силы .

,

где s – расстояние, м

Для вращательного движения

,

где – угол, рад,

,

где – углавая скорость, рад/с,

Таким образом можно вычислить значение механической мощности на валу вращающегося электродвигателя

Справка: Номинальное значение — значение параметра электротехнического изделия (устройства), указанное изготовителем, при котором оно должно работать, являющееся исходным для отсчета отклонений.

Коэффициент полезного действия электродвигателя

Коэффициент полезного действия (КПД) электродвигателя — характеристика эффективности машины в отношении преобразования электрической энергии в механическую.

,

  • где – коэффициент полезного действия электродвигателя,
  • P1 — подведенная мощность (электрическая), Вт,
  • P2 — полезная мощность (), Вт
  • При этом

потери в электродвигатели обусловлены:
электрическими потерями — в виде тепла в результате нагрева проводников с током;
магнитными потерями — потери на перемагничивание сердечника: потери на вихревые токи, на гистерезис и на магнитное последействие;
механическими потерями — потери на трение в подшипниках, на вентиляцию, на щетках (при их наличии);
дополнительными потерями — потери вызванные высшими гармониками магнитных полей, возникающих из-за зубчатого строения статора, ротора и наличия высших гармоник магнитодвижущей силы обмоток.

КПД электродвигателя может варьироваться от 10 до 99% в зависимости от типа и конструкции.

Международная электротехническая комиссия (International Electrotechnical Commission) определяет требования к эффективности электродвигателей. Согласно стандарту IEC 60034-31:2010 определено четыре класса эффективности для синхронных и асинхронных электродвигателей: IE1, IE2, IE3 и IE4.

где n — частота вращения электродвигателя, об/мин

Момент инерции ротора

Момент инерции — скалярная физическая величина, являющаяся мерой инертности тела во вращательном движении вокруг оси, равна сумме произведений масс материальных точек на квадраты их расстояний от оси

,

  • где J – момент инерции, кг∙м2,
  • m — масса, кг

Справка: В английской системе мер момент инерции измеряется в унция-сила-дюйм (oz∙in∙s2)

1 oz∙in∙s2 = 0,007062 kg∙m2 (кг∙м2)

Момент инерции связан с моментом силы следующим соотношением

,

где – угловое ускорение, с-2

,

Справка: Определение момента инерции вращающейся части электродвигателя описано в ГОСТ 11828-86

Номинальное напряжение

Номинальное напряжение (англ. rated voltage) — напряжение на которое спроектирована сеть или оборудование и к которому относят их рабочие характеристики .

Электрическая постоянная времени

Электрическая постоянная времени — это время, отсчитываемое с момента подачи постоянного напряжения на электродвигатель, за которое ток достигает уровня в 63,21% (1-1/e) от своего конечного значения.

,

где – постоянная времени, с

Механическая характеристика двигателя представляет собой графически выраженную зависимость частоты вращения вала от электромагнитного момента при неизменном напряжении питания.

S1 – продолжительный номинальный режим работы электродвигателя

Этот режим работы характеризуется неизменной нагрузкой на валу двигателя в течение всего времени его работы.

Режимы работы электродвигателей

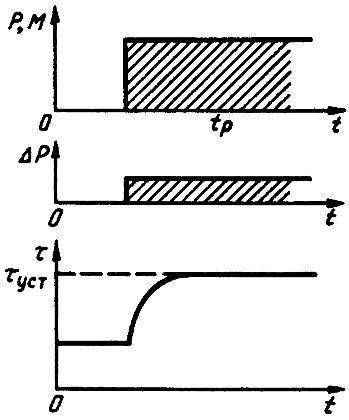

График изменения мощности P на валу электродвигателя, момента M, потерь мощности ΔP и перегрева τ для продолжительного номинального режима работы S1.

Температурный режим двигателя следующий: он разогревается до установившегося перегрева и продолжает работать с этим перегревом весь период работы. Происходит это, потому что потери в двигателе на всем отрезке его работы будут постоянными, как только в двигателе установится квазистационарный процесс, то есть когда количество тепла, выделяемого внутри электродвигателя равно количеству тепла, отдаваемого электродвигателем в окружающую среду.

Популярные статьи  Цоколь G9 для светодиодной, галогенной лампы

При таком режиме двигатель моет работать не только с постоянной, но и с циклической нагрузкой.

Предельная допустимая температура и предельное допустимое превышение температуры

Потери, возникающие в отдельных частях электрической машины, определяют их нагрев и повышение температуры над температурой окружающей или охлаждающей среды. Температура отдельных частей электрической машины где т—превышение температурыданной части машины относительно температуры охлаждающей или окружающей среды;  – температура среды — воздуха, водорода, воды и т. п., используемой для охлаждения машины. Для обеспечения определенного, условно принимаемого за нормальный срока службы электрической машины температуры отдельных частей ограничивают, причем, согласно стандартам на отдельные электрические машины, ограничивают не только сами температуры, но и их превышения над температурой охлаждающей среды. Электроизоляционные материалы обладают относительно невысокой теплостойкостью, значительно меньшей, чем другие используемые в электрических машинах материалы (медь, алюминий, сталь). Поэтому предельная нагрузка машины определяется прежде всего температурой, допускаемой для применяемых в ней изолирующих материалов. Установление нагрузки машины по предельному превышению температуры в значительной мере способствует увеличению срока службы машины и более рационально, чем поддержание нагрузки на уровне, соответствующем предельной температуре. В основу норм, принятых в СССР и в ряде других стран, положена именно такая точка зрения. Допускаемой предельной температурой газообразной охлаждающей среды по ГОСТу 183—66 является +40оС. Допускаемые предельные превышения температуры тпр отдельных частей электрических машин установлены ГОСТом 183—66 в зависимости от метода измерения температуры. Основным методом измерения превышения температуры обмоток является метод сопротивления. Метод термометра допускается только в тех случаях, когда метод сопротивления по каким-либо причинам не может быть применен. Метод сопротивления позволяет определить только среднее значение температуры обмотки. Метод заложенных температурных индикаторов, поскольку они закладываются в места, где ожидается наибольшая температура, дает результаты наиболее надежные, но он сложен и предусмотрен лишь для обмоток переменного тока крупных машин. Срок службы изоляции зависит по существу не от средней, а от максимальной температуры, так как чрезмерное старение какой-либо части обмотки может привести к аварии машины. Поэтому приводимые в стандартах значения допустимых предельных превышений температуры в зависимости от способа измерения температуры и конструкции обмотки устанавливаются на 5—15° С меньше возможных. Так, для изоляции класса А предельная допускаемая температура составляет 105° С, допускаемое предельное превышение температуры, измеренное для обмотки методом сопротивления, равно 60° С, что при предельной температуре охлаждающей среды до=+40°С дает запас + 5° С. Если при эксплуатации электрической машины температура окружающей среды до окажется больше нормированной ( + 40°С), но не более +50° С, то, согласно ГОСТу 183—66, предельные допускаемые превышения температуры уменьшаются для всех классов изоляционных материалов на 5° С при do=S^45°C и на 10° С при до=^50°С. Естественно, что предельная допустимая нагрузка машины сравнительно с номинальной будет соответственно меньше. Как отмечалось выше, предельные допустимые превышения температуры тПр устанавливают, исходя из обеспечения требуемого срока службы машины с учетом естественных колебаний температуры окружающей среды. Поэтому если в реальных условиях температура окружающей среды ниже нормированной +40° С, то это не должно пониматься букВАльно как основание для нагрузки машины сверх ее номинальной мощности, повышая наблюдаемое в ней превышение температуры т при номинальной нагрузке на 40—см. формулу (137)]. ГОСТ 183—66 дает на этот счет следующие указания: предельные допускаемые превышения температуры могут быть увеличены соответственно разности между температурой охлаждающей среды и температурой +40° С, но не более чем на 10° С для всех электрических машин, за исключением турбогенераторов, гидрогенераторов и синхронных компенсаторов. Допустимые нагрузки машин, соответствующие этим измененным предельным превышениям температуры, по требованию заказчика должны быть указаны предприятием-изготовителем. Допустимые кратковременные перегрузки электрических машин устанавливаются соответствующими стандартами.

Основные режимы работы электродвигателей

Существуют три основных (продолжительный, кратковременный, повторно-кратковременный) и пять дополнительных режимов работы, условно маркированных согласно международной классификации S1-S8. Отечественные электромашиностроительные заводы в обязательном порядке включают номинальные данные на основные режимы в каталоги и паспорт агрегата.

Продолжительный режим (S1) предусматривает длительный и беспрерывный рабочий период, во время которого двигатель нагревается до установившейся температуры. Он может «подразделяться» на два вида:

  • Режим с постоянной нагрузкой (без изменения температуры в период работы). В нем функционируют двигатели конвейеров, электроприводы вентиляторов и насосов.
  • Режим с изменяющейся нагрузкой (температура поднимается или падает с изменением нагрузки). Он используется при работе металлорежущих, деревообрабатывающих и прокатных станков.

Кратковременный режим работы электродвигателя (S2) характеризуется непродолжительным рабочим периодом (по стандартам 10, 30, 60, 90 минут) без нагрева двигателя до установившейся температуры с последующим его охлаждением во время паузы до температуры окружающей среды. В этом режиме действуют электроприводы запорных устройств (вентилей, шлюзов, заслонок и т.д.). В паспорте двигателя указывается продолжительность рабочего периода (например, S2 – 60 мин.).

Повторно-кратковременный режим работы электродвигателя (S3) – режим, при котором в течение рабочего периода нагрев двигателя не достигает установившейся температуры, а во время паузы не происходит охлаждения до температуры окружающей среды. Он характеризуется непрерывным чередованием периодов работы под нагрузкой и вхолостую. Так функционируют электроприводы подъемных кранов, экскаваторов и лифтов, то есть устройств, действующих циклично.

Продолжительный режим S1

1. Продолжительный режим S1 — когда при неизменной номинальной нагрузке Рном работа двигателя продолжается так долго, что температура перегрева всех его частей успевает достигнуть установившихся значений τуст (тау установившееся).

Различают продолжительный режим с неизменной нагрузкой Р = const (рис. 2.11, а) и продолжительный режим с изменяющейся нагрузкой (рис.2.11, б). Например, электроприводы насосов, транспортеров, вентиляторов работают в продолжительном режиме с неизменной нагрузкой, а электроприводы прокатных станков, металлорежущих станков и т.п. работают в продолжительном режиме с изменяющейся нагрузкой.

Режимы работы электродвигателей

Прикреплённые товары

  • Высоковольтные электродвигатели АВВ в чугунном корпусе 18.10.2019 Высоковольтные взрывозащищенные электродвигатели, работающие с напряжениями до 11 кВ, являются наиболее распространенными электродвигателями в…

    Все статьи

  • Электродвигатели АББ: подшипники 03.06.2019

    Обычно в электродвигателях общего назначения устанавливаются однорядные шариковые подшипники с глубокими канавками, как указано в приведенной…

    Все статьи

  • Применение смазочных материалов Brevini DANA 14.03.2019

    Планетарный редуктор серий E/EC, PD/PDA, PDL/PDC, SL/SC, RPR, CTD, BPH по сравнению с редукторами других типов является механизмом, требующим…

    Все статьи

Продолжительный режим S1

1. Продолжительный режим S1 — когда при неизменной номинальной нагрузке Рном работа двигателя продолжается так долго, что температура перегрева всех его частей успевает достигнуть установившихся значений τуст (тау установившееся).

Популярные статьи  Установка бытовых электроприборов на кухне

Различают продолжительный режим с неизменной нагрузкой Р = const (рис. 2.11, а) и продолжительный режим с изменяющейся нагрузкой (рис.2.11, б). Например, электроприводы насосов, транспортеров, вентиляторов работают в продолжительном режиме с неизменной нагрузкой, а электроприводы прокатных станков, металлорежущих станков и т.п. работают в продолжительном режиме с изменяющейся нагрузкой.

Режимы работы электродвигателей

Преимущества и недостатки

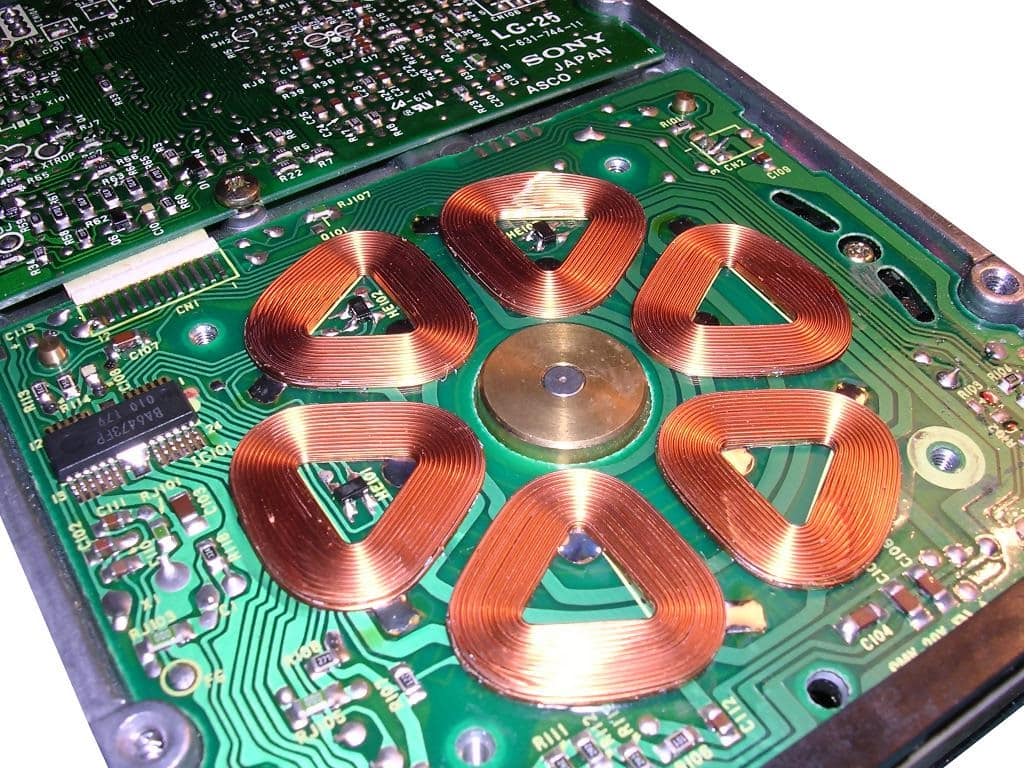

В сравнении с другими типами электрических машин, вентильный двигатель имеет ряд качественных отличий, дающих ему как выгодное, превосходство, так и определенные недостатки.

К преимуществам вентильных двигателей относят:

  • Относительно небольшая величина магнитных потерь из-за отсутствия постоянно действующего поля, как в классических синхронных и асинхронных электродвигателях.
  • Обеспечивает безопасное вращение даже с максимальной нагрузкой, в отличии от коллекторных электродвигателей.
  • За счет встроенного преобразователя частоты коммутация вентильного преобразователя обеспечивает широкий спектр скоростей вращения, которые отличаются плавным переходом от одной к последующей.
  • Хорошая динамика работы и точность позиционирования, способная создать конкуренцию шаговым двигателям.
  • Относительно большая степень надежности и длительный срок эксплуатации без обслуживания за счет отсутствия скользящего контакта, в отличии от коллекторных двигателей.
  • Может применяться во взрывоопасной среде, в отличии от электродвигателей постоянного и переменного тока со щетками.

К недостаткам вентильных агрегатов следует отнести их высокую себестоимость, наличие дополнительных элементов, усложняющих последующую эксплуатацию. Также существенным минусом считается сложность управления и задания логики перемещения рабочих органов трехфазных бесколлекторных двигателей в соответствии с меняющимися факторами производственного процесса.

Кратковременный режим S2

2. Кратковременный режим S2 — когда периоды неизменной номинальной нагрузки чередуются с периодами отключения двигателя (рис. 2.11, в).
При этом периоды работы (нагрузки) двигателя tр настолько кратковременны, что температуры нагрева всех частей двигателя не достигают установившихся значений, а периоды отключения двигателя настолько продолжительны, что все части двигателя успевают охладиться до температуры окружающей среды (допускается превышение температуры не более чем на 1 ºС).

Стандартом установлена длительность периодов нагрузки 10; 30; 60 и 90 мин. В условном обозначении кратковременного режима указывается продолжительность периода нагрузки, например S2 — 30 мин.

В кратковременном режиме работают электроприводы шлюзов, разного рода заслонок, вентилей и других запорных устройств, регулирующих подачу рабочего вещества (нефть, газ, вода и др.) посредством трубопровода к объекту потребления.

Режимы работы электродвигателей

Номинальные режимы работы электродвигателей

устанавливается в соответствии с ГОСТ 183—74 * и имеют условные обозначения S1 — S8.

Продолжительный номинальный режим работы электродвигателя S1

характеризуется постоянной нагрузкой и такой продолжительностью работы двигателя, которая достаточна для достижения практически установившейся температуры всех его частей.

Кратковременный номинальный режим работы электродвигателя S2

характеризуется постоянной нагрузкой и такой продолжительностью работы двигателя, которая недостаточна для достижения практически установившейся температуры его частей, после чего следует отключение двигателя от сети, продолжительность которого достаточна для охлаждения двигателя до температуры охлаждающей среды. Длительность рабочего периода составляет 10, 30, 60, 90 мин.

Повторно-кратковременный номинальный режим работы электродвигателя S3

характеризуется последовательностью идентичных рабочих циклов, каждый из которых состоит из периодов работы при постоянной нагрузке и отключенного неподвижного состояния; длительность этих периодов недостаточна для достижения теплового равновесия за время одного рабочего цикла, а наличие пускового тока существенно не влияет на нагрев двигателя и его отдельных частей.

Определяются следующие значения относительной продолжительности включения (ПВ): 15, 25, 40 и 60%. Продолжительность одного цикла, если нет других указаний, принимается равной 10 мин.

Повторно-кратковременный номинальный режим режим работы электродвигателя

с частыми пусками S4 характеризуется продолжительностью включения, числом пусков в час и коэффициентом инерции и состоит из последовательности идентичных рабочих циклов, включающих периоды пуска, работы при постоянной нагрузке и отключенного неподвижного состояния, причем длительность этих периодов недостаточна для достижения теплового равновесия за время рабочего цикла, а потери при пуске влияют на нагрев двигателя. Нормируются ПВ 15, 25, 40 и 60%, 30, 60, 120 и 240 включений в час и коэффициент инерции (отношение суммы момента инерции ротора двигателя и приведенного к валу двигателя момента инерции механизма к моменту инерции ротора двигателя), равный 1,2; 1,6; 2; 2,5; 4; 6,3; 10.

Повторно-кратковременный номинальный режим работы электродвигателя

с частыми пусками и электрическим торможением S5 характеризуется продолжительностью включения, числом пусков в час и коэффициентом инерции и состоит из последовательности идентичных рабочих циклов, включающих периоды пуска, работы при постоянной нагрузке, быстрого электрического торможения и отключенного неподвижного состояния, причем длительность этих периодов недостаточна для достижения теплового равновесия за время одного цикла. Значения ПВ и числа включений в час те же, что и для режима S4, коэффициент инерции равен 1,2; 1,6; 2; 2,5 и 4.

Перемежающийся номинальный режим работы электродвигателя S6

характеризуется относительной продолжительностью нагрузки (ПН) и состоит из последовательности идентичных рабочих циклов, включающих периоды работы при постоянной нагрузке и на холостом ходу, причем длительность этих периодов недостаточна для достижения теплового равновесия за время одного рабочего цикла. Нормируется ПН 15, 25, 40 и 60%, длительность одного рабочего цикла принимается равной 10 мин.

Перемежающийся номинальный режим работы электродвигателя

с частыми реверсами при электрическом торможении S7 характеризуется числом реверсов в час и коэффициентом инерции и состоит из последовательности идентичных рабочих циклов, включающих периоды пуска, работы при постоянной нагрузке и электрического торможения, причем длительность рабочего периода недостаточна для достижения теплового равновесия за время одного цикла. Нормируется 30, 60, 120 и 240 реверсов в час при коэффициентах инерции, соответствующих режиму S5.

Перемежающийся номинальный режим работы электродвигателя

с двумя или более частотами вращения S8 характеризуется числом циклов в час, коэффициентом инерции с ПН на отдельных ступенях частоты вращения и состоит из последовательности идентичных рабочих циклов, включающих периоды ускорения, работы при постоянной нагрузке, соответствующей заданной частоте вращения, затем одного или нескольких периодов работы при других постоянных значениях нагрузки, соответствующих другим частотам вращения, причем длительность каждого рабочего периода недостаточна для достижения теплового равновесия за время одного рабочего цикла. Нормируется 30, 60, 120 и 240 циклов в час и коэффициент инерции равный 1,2; 1,6; 2; 2,5 и 4.

Основные режимы работы ДВС

При эксплуатации автомобиля характерны следующие основные режимы работы двигателя.

Режим запуска холодного двигателя. Этот режим характеризуется плохой испаряемостью топлива, в результате чего воспламеняемость смеси определяется не количеством поданного в двигатель топлива, а количеством той ее части, которая испарилась. Поэтому при запуске холодного двигателя системы запуска должны подавать избыточное количество топлива (l = 0,3-0,4), но фактически воспламеняющаяся смесь соответствует l = 0,9-1,1, а остальное топливо остается в жидком виде. Для компенсации дополнительных потерь на трение из-за повышенной вязкости масла в цилиндры должно подаваться дополнительное количество воздуха. Все это вместе повышает обороты холостого хода холодного двигателя и облегчает его запуск.

Режим работы двигателя на холостом ходу. Этот режим характеризуется малой частотой вращения коленчатого вала, малой скоростью воздушного потока и ухудшением перемешивания смеси. Кроме того этот режим характеризуется значительным содержанием в цилиндрах отработавших газов, что ухудшает процесс сгорания. При применении карбюраторного способа смесеобразования или моновпрыска к указанным факторам добавляется неравномерность распределения смеси по цилиндрам. Все это требует приготовления несколько обогащенного состава смеси (l = 0,8-0,85 ) с тем, чтобы в любом цилиндре оказалась смесь воспламеняющегося состава.

Режим частичных нагрузок ( 20 –80% от номинальной мощности ). Это основной режим работы двигателя при равномерном движении автомобиля. Для этого режима целесообразен экономный режим состава топливно-воздушной смеси, т.е. смесь должна быть обедненной. Этот режим характеризуется удовлетворительными условиями испаряемости топлива и перемешивания смеси, этот режим не требует максимальной скорости сгорания. При любой системе питания двигателя этот режим обеспечивается главной дозирующей системой.

Режим максимальной мощности ( более 80% ). Этот режим используется сравнительно редко, при резком разгоне, на подъемах и т.д.. При работе на этом режиме нужна смесь, обеспечивающая наибольшую скорость сгорания (l =0,8-0,9). С переходом на этот режим необходимо обеспечить обогащение смеси.

Режим ускорения. Этот режим характеризуется быстрым переходом от режима частичных нагрузок к режиму увеличенной или максимальной мощности. Быстрое увеличение частоты коленчатого вала требует обеспечить кратковременное обогащение смеси на этом переходном режиме.

Характер изменений состава смеси на различных режимах работы двигателя показан на рисунке 4

Режимы работы электродвигателей

Рис 4. Зависимость состава топливно-воздушной смеси от режимов работы двигателя.

Реализация этой сложной зависимости при постоянном изменении режимов работы двигателя требует сложных и совершенных систем управления, которые постоянно совершенствуются от простейших карбюраторов пульверизационного типа до современных электронных систем непосредственного впрыска.

Поскольку, как уже отмечалось во ВВЕДЕНИИ в эксплуатации находятся и те и другие, рассмотрим принципы построения этих систем в порядке их появления.

Дата добавления: 2014-11-20 ; Просмотров: 4177 ; Нарушение авторских прав?

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Классификация электродвигателей

Вращающийся электродвигатель
Само коммутируемый Внешне коммутируемый
С механической коммутацией (коллекторный) С электронной коммутацией1 (вентильный2, 3) Асинхронный электродвигатель Синхронный электродвигатель
Переменного тока Постоянного тока Переменного тока4 Переменного тока
  • Универсальный
  • Репульсионный
    • Включение обмотки
  • БДПТ(Бесколлекторный двигатель + ЭП |+ ДПР)
  • ВРД(Реактивный двигатель с ротором с явновыраженными полюсами и сосредоточенной обмоткой статора + ЭП |+ ДПР)
  • Трехфазный(многофазный)
  • Двухфазный(конденсаторный)
  • Однофазный
  • СДОВ
  • СДПМ
    • СДПМВ
    • СДПМП
    • Гибридный
  • СРД
  • Гистерезисный
  • Индукторный
  • Гибридный СРД-ПМ
  • Реактивно-гистерезисный
  • Шаговый5
Простая электроника Выпрямители,транзисторы Более сложнаяэлектроника Сложная электроника (ЧП)

Примечание:

  1. Указанная категория не представляет отдельный класс электродвигателей, так как устройства, входящие в рассматриваемую категорию (БДПТ, ВРД), являются комбинацией бесколлекторного двигателя, электрического преобразователя (инвертора) и, в некоторых случаях, — датчика положения ротора. В данных устройствах электрический преобразователь, в виду его невысокой сложности и небольших габаритов, обычно интегрирован в электродвигатель.
  2. Вентильный двигатель может быть определен как электрический двигатель, имеющий датчик положения ротора, управляющий полупроводниковым преобразователем, осуществляющим согласованную коммутацию обмотки якоря .
  3. Вентильный электродвигатель постоянного тока — электродвигатель постоянного тока, вентильное коммутирующее устройство которого представляет собой инвертор, управляемый либо по положению ротора, либо по фазе напряжения на обмотки якоря, либо по положению магнитного поля .
  4. Электродвигатели используемые в БДПТ и ВРД являются двигателями переменного тока, при этом за счет наличия в данных устройствах электрического преобразователя они подключаются к сети постоянного тока.
  5. Шаговый двигатель не является отдельным классом двигателя. Конструктивно он представляет из себя СДПМ, СРД или гибридный СРД-ПМ.

Аббревиатура:

  • КДПТ — коллекторный двигатель постоянного тока
  • БДПТ — бесколлекторный двигатель постоянного тока
  • ЭП — электрический преобразователь
  • ДПР — датчик положения ротора
  • ВРД — вентильный реактивный двигатель
  • АДКР —
  • АДФР —
  • СДОВ — синхронный двигатель с обмоткой возбуждения
  • СДПМ — синхронный двигатель с постоянными магнитами
  • СДПМП —
  • СДПМВ —
  • СРД — синхронный реактивный двигатель
  • ПМ — постоянные магниты
  • ЧП — частотный преобразователь

Применение

Вентильные двигатели применяются во всех сферах, где требуется регулировать скорость вращения рабочего элемента. Такие синхронные приводы имеют точное позиционирование и применяются для компьютерной техники, устройств привода, винчестера, куллеров обдува и т.д.

Режимы работы электродвигателей

Помимо этого он используется в робототехнике, строительстве спутников, летательных аппаратов. Для бытовой техники, в устройствах автомобилестроения, в медицинской сфере. Также нашел широкое применение в станочном оборудовании, горнодобывающих машинах, используется в компрессорных установках и насосных станциях.

Источник

Основные режимы работы электродвигателей

Существуют три основных (продолжительный, кратковременный, повторно-кратковременный) и пять дополнительных режимов работы, условно маркированных согласно международной классификации S1-S8. Отечественные электромашиностроительные заводы в обязательном порядке включают номинальные данные на основные режимы в каталоги и паспорт агрегата.

Продолжительный режим (S1) предусматривает длительный и беспрерывный рабочий период, во время которого двигатель нагревается до установившейся температуры. Он может «подразделяться» на два вида:

  • Режим с постоянной нагрузкой (без изменения температуры в период работы). В нем функционируют двигатели конвейеров, электроприводы вентиляторов и насосов.
  • Режим с изменяющейся нагрузкой (температура поднимается или падает с изменением нагрузки). Он используется при работе металлорежущих, деревообрабатывающих и прокатных станков.

Кратковременный режим работы электродвигателя (S2) характеризуется непродолжительным рабочим периодом (по стандартам 10, 30, 60, 90 минут) без нагрева двигателя до установившейся температуры с последующим его охлаждением во время паузы до температуры окружающей среды. В этом режиме действуют электроприводы запорных устройств (вентилей, шлюзов, заслонок и т.д.). В паспорте двигателя указывается продолжительность рабочего периода (например, S2 – 60 мин.).

Повторно-кратковременный режим работы электродвигателя (S3) – режим, при котором в течение рабочего периода нагрев двигателя не достигает установившейся температуры, а во время паузы не происходит охлаждения до температуры окружающей среды. Он характеризуется непрерывным чередованием периодов работы под нагрузкой и вхолостую. Так функционируют электроприводы подъемных кранов, экскаваторов и лифтов, то есть устройств, действующих циклично.
