Как сделать дроссель.Какие диоды использовать. Обзор самодельного полуавтомата

Выпрямитель сварочный предназначен для питания электротоком поста сварки при ручной и электродуговой сварке. Он используется для того, чтобы преобразовывать ток переменной частоты в непрерывный разряд электричества, который нужен для осуществления плавления заготовки. Сварочный выпрямитель своими руками изготавливается чаще всего для использования конструкции в бытовых условиях и мелко-подрядном бизнесе.

Сварочный выпрямитель необходим, чтобы питать пост сварки, преобразовывая переменный ток в непрерывный разряд.

Бытовые аппараты для сварки — это конструкции небольшой мощности, которые имеют относительно невысокий номинальный ток сварки. Устройства имеют паузу для остывания между этапами работы большой длительности, потому конструкции неэффективны в процессе выполнения объемных работ в промышленных условиях. Сварочный аппарат своими руками

Стандартная компоновка конструкции для сварки состоит из таких элементов:

Однополупериодная схема выпрямления

Представляет собой простейшую схему сглаживания сигнала. Состоит из одного полупроводникового диода, который подключается к вторичной обмотке трансформирующего прибора и резистора для нагрузки.

Текущее через схему напряжение проходит синусоидальный цикл изменений, включает положительные и отрицательные отрезки синусоиды переменного напряжения. За счет свойств диода отрицательный полупериод обрезается, проходит только положительный. К аноду полупроводникового элемента подключают положительный заряд. Если подключение обратное, при котором напряжение на катоде выше, чем на аноде, из-за сопротивления ток не проходит.

Мостовой тип устройства

Трехфазная мостовая схема выпрямления использует шесть диодов (или тиристоров, если требуется управление). Выходное напряжение характеризуется тремя значениями: минимальным U, средним U и пиковым напряжением. Полноволновой трехфазный выпрямитель похож на мост Гейца.

Обычный трехфазный выпрямитель не использует нейтраль. Для сети 230 В / 400 В между двумя входами выпрямителя. Действительно, между 2 входами всегда есть составное напряжение U (= 400 В). Неконтролируемое устройство означает, что нельзя отрегулировать среднее выходное U для этого входного U. Неконтролируемое выпрямление использует диоды.

Управляемый выпрямитель позволяет регулировать среднее выходное напряжение, воздействуя на задержки срабатывания тиристора (используется вместо диодов). Эта команда требует сложной электронной схемы. Диод ведёт себя как тиристор, загружаемый без задержки.

Выходное U трехфазного выходного напряжения. Всего 7 кривых: 6 синусоид и красная кривая, соединяющая верхнюю часть синусоид («синусоидальные шапки»). 6 синусоидов представляют собой 3 напряжения, составляющие U между фазами и 3 одинаковыми напряжениями, но с противоположным знаком:

U31 = -U13U23 = -U32U21 = -U12.

Красная кривая представляет U на выходе выпрямителя, то есть на клеммах резистивной нагрузки. Это U не относится к нейтрали. Она плавает. Это U колеблется между 1,5 В max и 1,732 Вmax (корень из 3). Umax — пиковое значение одного напряжения и составляет 230×1,414 = 325 В. Популярные модели мостовых выпрямителей представлены в таблице ниже:

Таблица характеристик популярных моделей мостовых выпрямителей.

Схема работы устройства

Мостовой выпрямитель состоит из четырёх диодов, соединённых в форме «моста», причём вторичная обмотка трансформатора соединяется через противоположные углы «моста», а сопротивление нагрузки соединяется через другие два угла. Выходное напряжение мостового выпрямителя в два раза больше, чем у двухполупериодного выпрямителя, поскольку через «мост» протекает воздействие всего напряжения вторичной обмотки.

В течение первой половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D1, через сопротивление нагрузки RL, через диод D3, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.

В течение второй половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод D4, через сопротивление нагрузки RL, через диод D2, к положительной стороне вторичной обмотки. Этот ток через RL представляет собой положительную полуволну.

Свойства трехфазного напряжения

Кривая, действующая только на резистивной нагрузке, неконтролируемое выпрямление (с диодами), не возвращается на ноль, в отличие от моночастотного устройства (мост Грейца). Таким образом, пульсация значительно ниже и размеры индуктора и / или сглаживающего конденсатора менее ограничительны, чем для моста Гейца.

Для получения ненулевого выходного U требуется по меньшей мере две фазы. Минимальное, максимальное и среднее значение напряжения. Численно, для сети 230 В / 400 В выпрямленное напряжение колеблется между минимальным напряжением: 1,5 В мин = 1,5 х (1,414×230) = 488 В, и максимальным: 1,732 Вмакс = 1,732 х (1,414×230) = 563 В.

Будет интересно Законы Кирхгофа простыми словами: определение для электрической цепи

Выходное напряжение трехфазного выходного выпрямителя (зум). 3-фазный полноволновый выпрямитель MDS 130A 400V. 5 терминалов: 3 фазы, + и -. Этот выпрямитель содержит 6 диодов.

Таким образом, можно суммировать следующие моменты:

  • 6 диодов, 2 диода на фазу — слабая пульсация по сравнению с одноволновым выпрямителем (мост Гейца);
  • среднее значение выпрямленного напряжения: 538 В для сети 230 В / 400 В;
  • нейтраль не используется трехфазным выпрямителем.

Распространенные схемы двухполупериодных выпрямителей

Данные схемы лежат в основе многих источников питания, применяемых в радиоэлектронике и других технических областях. Таким образом, обеспечивается постоянное напряжение питания электронных устройств, технологических процессов, электромашинных приводов механизмов. Чтобы правильно эксплуатировать выпрямители, необходимо хорошо знать их основные свойства.

Двухполупериодный однофазный выпрямитель с выводом от средней точки

Основными преимуществами данной схемы считается более высокий коэффициент эксплуатации вентилей по току, сниженная расчетная мощность трансформатора, низкий коэффициент, определяющий пульсацию выпрямленного напряжения.

Двухполупериодный выпрямитель

Однако в этой схеме вентили недостаточно используются по напряжению. Само устройство обладает высоким обратным напряжением, поступающим на выпрямительные диоды. В схеме используется более сложная конструкция трансформатора.

Двухполупериодный однофазный мостовой выпрямитель

Главным преимуществом мостового выпрямителя считается повышенный коэффициент применения вентилей по напряжению. В схеме используется трансформатор с меньшей расчетной мощностью и очень простой конструкцией. Данные выпрямители нашли широкое применение в установках малой и средней мощности.

Двухполупериодный выпрямитель

Главным недостатком мостовой схемы является необходимость строгой симметрии напряжений на каждой обмотке и применение двух обмоток вместо одной. На диодах возникает большое обратное напряжение. В сравнении с предыдущей схемой выпрямителя, требуется в два раза больше диодов, однако значение общего сопротивления постоянному току во многих случаях оказывается меньше, чем сопротивление выпрямителя со средней точкой.

Популярные статьи  Какой ток потребляет двигатель из сети при пуске и работе

Двухполупериодный выпрямитель с удвоением напряжения

Данная схема используется в случае возникновения проблем с намоткой вторичной обмотки, состоящей из множества витков, или при обмотке действующего трансформатора с недостаточным напряжением. В схеме удвоения применяется нагрузочная характеристика с круто падающим графиком. Пульсации выпрямленного тока сглаживаются конденсаторами.

Двухполупериодный выпрямитель

Серьезным недостатком считается возможный взрыв электролитического конденсатора под действием переменного напряжения в случае пробоя одного из диодов. Представленная схема не может быть использована для получения напряжения на выходе более 200-300В из-за возможного пробоя изоляции между нитью накала и катодами в кенотроне.

Двухполупериодный выпрямитель с умножением напряжения

Представленная схема дает возможность получать высокое напряжение без использования высоковольтного трансформатора. В ней используются конденсаторы с рабочим напряжением 2Ет, независимо от того, во сколько раз умножилось значение напряжения.

Двухполупериодный выпрямитель

Данная схема двухполупериодного выпрямителя имеет недостаток в виде разрядки конденсаторов при включении нагрузочного сопротивления. С уменьшением сопротивления нагрузки увеличивается скорость разрядки конденсаторов, снижается их напряжение. Использование этой схемы нерационально при незначительных сопротивлениях нагрузок.

Сравнение однофазного и трехфазных устройств

Однофазный выпрямитель, как правило, менее дорогостоящий, чем трехфазный с одинаковой номинальной мощностью, но это преимущество в затратах становится менее значительным при более высоких нагрузках. Более крупные выпрямители используются в больших системах ИБП, гальванических, электроочистительных и анодирующих установках, больших контроллерах двигателя постоянного тока и т. д.

Любое устройство мощностью более 10 кВт должно иметь трехфазный вход. Кроме того, контроллеры переменного тока с регулируемой частотой, которые напрямую ректифицируют сеть без трансформатора, имеют трехфазный выпрямитель, хотя однофазный вход возможен для двигателей менее 5 кВт.

Ниже приведён список преимуществ трехфазного и однофазного выпрямителей с одинаковой выходной мощностью:

  1. Входной ток сети ниже и сбалансирован между тремя фазами. Этот баланс важен, если выпрямительная нагрузка является значительной частью общей нагрузки вашего завода.
  2. Входные гармонические токи меньше и легче подавляются.
  3. Величина пульсации выхода намного меньше, а частота в 3 раза больше, чем у однофазного выпрямителя. Это значительно облегчает сглаживание с меньшими дросселями и / или конденсаторами.

Средний ток каждого составляет около 67% от значения для однофазного выпрямителя. Поэтому могут использоваться более мелкие устройства и их легче распределять вокруг радиаторов. Для небольших устройств эти преимущества не столь важны. Но для больших выпрямителей (более 10 кВт) они становятся более значительными.

Однофазный однополупериодный выпрямитель

Однофазный однополупериодный выпрямитель, схема которого приведена на рис. 30.2 а, является простейшим.

Схема однофазного двух-полупериодного выпрямителя.| Эпюры напряжений и токов выпрямителя.

Однофазный однополупериодный выпрямитель имеет ограниченное применение. Он используется главным образом в маломощных усилителях и в измерительных схемах при условии применения фильтра для сглаживания пульсаций. Основными недостатками этой схемы являются следующие: высокий уровень пульсаций тока, низкий коэффициент использования трансформатора; значительное изменение выходного напряжения при большом внутреннем сопротивлении вентиля, большое обратное напряжение; малый КПД выпрямителя из-за больших потерь на внутреннем сопротивлении вентиля.

Благодаря простоте устройства однофазные однополупериодные выпрямители часто применяются в маломощных цепях измерительных приборов, в радий — и телевизионной технике.

Таким образом, для однофазного однополупериодного выпрямителя следует выбирать анод, у которого максимально допустимое обратное напряжение больше или равно амплитудному значению напряжения на вторичной обмотке трансформатора.

Схема использования заряд.

Так как УЗ-400 и УЗ-401 имеют однофазные однополупериодные выпрямители, то для сглаживания выходного напряжения необходим конденсатор в 50 — 100 мкф. Чтобы конденсатор успевал зарядиться и обеспечить достаточное сглаживание напряжения на обмотке реле, изменять напряжение на входе УЗ-400 необходимо очень медленно. После каждого срабатывания проверяемого реле необходимо снизить входное напряжение до нуля и обождать некоторое время, чтобы конденсатор разрядился на реле. Необходимо помнить, что проверять от УЗ-400 или УЗ-401 можно только аппаратуру с номинальным током, не превышающим номинальный ток диодов в выпрямителях зарядного устройства.

На рис. 14.6, а изображена схема простейшего однофазного однополупериодного выпрямителя на ТИ-рИСТОре VS. Управление выпрямленным напряжением в управляемых выпрямителях сводится к задержке во времени момента включения тиристора по отношению к моменту его естественного включения. Это осуществляется за счет сдвига фаз между анодным напряжением и напряжением, подаваемым на управляющий электрод тиристора. Такой сдвиг фаз называют углом управления а. В зависимости от сопротивления переменного резистора R1 угол управления а может изменяться от 0 до 90, что позволяет плавно регулировать выпрямленное напряжение от наибольшей величины до ее половины. Зависимость среднего значения выпрямленного напряжения Ua от угла управления а называют характеристикой управления. Для однофазного двухполупериодного выпрямителя эта характеристика представлена на рис. 14.7, где максимальное значение угла управления атахл.

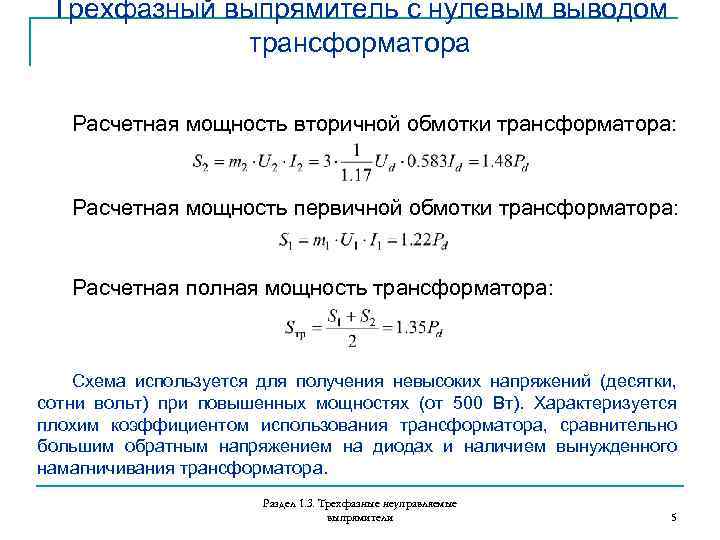

Схема трехфазного выпрямителя с отводом от нулевой точки ( а и мостового.

Однофазный выпрямитель с удвоением напряжения ( рис. 30.2 г) представляет собой последовательное соединение двух однофазных однополупериодных выпрямителей. В первом полупериоде при положительном напряжении на аноде диода VD заряжается конденсатор Сь а во втором полупериоде проводит диод VD2 и конденсатор С2 заряжается напряжением противоположной полярности. Так как эти конденсаторы включены последовательно, то выходное напряжение почти удваивается. Конденсаторы С ] и С2 могут использоваться как элементы фильтра. Трансформатор в этой схеме используется так же полно, как и в мостовой. В связи с этим такой выпрямитель часто называют полумостовым.

Основным элементом современных управляемых выпрямителей является тиристор. На рис. 9.30, а представлена схема простейшего однофазного однополупериодного выпрямителя на тиристоре.

Емкостный фильтр ( рис. 5.5 о) состоит из конденсатора, подключаемого параллельно нагрузке; применяется в маломощных цепях. Процесс сглаживания пульсаций емкостным фильтром показан на рис. 5.6. Положительные полуволны напряжения, выпрямленного однофазным однополупериодным выпрямителем, разделены паузами.

Расчет основан на допущении, что R — С Rn. Это допущение почти всегда соблюдается, давая основание считать, что переходные процессы в схеме выпрямления весьма быстро проходят, и время установления режима работы вентиля меньше времени протекания тока через него. Переходные процессы снова возникают при повторном включении вентиля, в результате чего форма кривой напряжения на конденсаторе несколько отличается от формы кривых, ранее изображенных на графиках. Чтобы учесть потери в схеме однофазного однополупериодного выпрямителя, на рис. 3 — 12, а показано сопротивление R, включенное последовательно с нагрузкой.

Популярные статьи  Программа по электробезопасности: 2 группа

двухполупериодной мостовой схеме выпрямления

Данная схема, называемая мостовой, как и предыдущая (со средней точкой), позволяет получить двухполупериодное выпрямление. Она содержит трансформатор и четыре диода, два из которых, соединяясь анодами, образуют общий минус выпрямителя, а два другие, соединяясь катодами, образуют общий плюс выпрямителя (рис. 2.5, а).

В течение первого полупериода, когда потенциал точки а

положителен, а точкиб — отрицателен, диодыVD 1,VD 4 будут открыты, а диодыVD 2,VD 3 закрыты (находятся под обратным напряжением). В результате ток на схеме пойдет в направлении, показанном сплошными стрелками.

Во втором полупериоде, когда потенциал точки б

становится положительным, а точкиа — отрицательным, открываются диодыVD 2,VD 3, а диодыVD 1,VD 4 оказываются закрытыми и находятся под обратным напряжением. В результате ток по схеме пойдет в направлении, показанном пунктирными стрелками. Как видно из рис. 2.5, а, направления токовi¢d иi²d , протекающих через нагрузку в течение обоих полупериодов, совпадают и суммируясь, дают общий токid =i¢d +i²d , т.е. в схеме имеет место двухполупериодное выпрямление, как и в схеме со средней точкой (двухфазной). На рис. 2.5, г показаны графики выпрямленного напряженияud и токаid. В силу принятых допущений можно считать, что форма выпрямленного напряженияud повторяет форму напряжения на зажимах вторичной обмотки трансформатораu 2 (рис. 2.5, б). Как видно из схемы, токиi’ 2 и 2 протекают по вторичной обмотке трансформатора в разных направлениях и результирующий токi 2 не содержит постоянной составляющей (рис. 2.5, д), поэтому вынужденное подмагничивание магнитопровода трансформатора постоянным током в данной схеме отсутствует. Ток в первичной обмотке будет синусоидальным.

Так как вторичная обмотка трансформатора работает полностью в течение обеих полуволн питающего напряжения u

2,то для получения одинаковых выпрямленных напряженийud в данной схеме (как и в двухфазной) достаточно, чтобы напряжениеu2 мостовой схемы было равно напряжению одной из полуобмоток трансформатора двухфазной схемы. Это обуславливает вдвое меньшее число витков вторичной обмотки и вдвое меньшееU обр.мах =U 2m. Однако во вторичной обмотке протекает токi 2, действующее значение которогоI 2 больше, чем в полуобмотках двухфазной схемы, поэтому требуется применить провод большего диаметра.

Среднее значение выпрямленного напряжения Ud

определяется выражением

(2.28)

Двухполупериодный выпрямитель

Рисунок 2.5 — Однофазный мостовой выпрямитель:

а- электрическая схема; б-ж – диаграммы напряжений и токов

Все соотношения, показатели качества выпрямления рассматриваемой схемы выпрямления и её энергетические параметры приведены в таблице 2.1.

Сравнивая мостовую схему с двухфазной схемой с выводом нулевой точки, можно отметить следующее: значения коэффициентов пульсаций и частоты пульсации этих схем одинаковые.

Достоинства мостовой схемы

заключаются в следующем:

1) размеры и масса трансформатора меньше вследствие лучшего использования доменной структуры магнитопровода (габаритная мощность трансформатора меньше на 20%);

2) меньше в два раза число витков вторичной обмотки трансформатора и проще схема ее намотки (поскольку не требуется делать вывод средней точки);

3) возможность работы схемы без трансформатора и, если значение выпрямленного напряжения соответствует напряжению сети, а цепь нагрузки не исключает электрической связи с сетью переменного тока, схема выпрямления (диоды) может включаться непосредственно в сеть, т.е. точки а

иб схемы (рис. 2.5 ,а) присоединяются к сети переменного тока.

Недостатками схемы являются:

1) увеличенная стоимость, определяемая наличием в ней четырех диодов;

2) повышенные потери напряжения и мощности за счёт более высокого внутреннего сопротивления (одновременно работают два диода схемы).

Однофазные мостовые выпрямители находят наиболее широкое применение в ИВЭ РЭС по сравнению со схемой со средней точкой.

Текст лекции составил

доцент Н. Руденко

Однополупериодный выпрямитель.

Схема однополупериодного выпрямителя выглядит следующим образом:

Пусть на входе у нас переменное напряжение, меняющееся по синусоидальному закону:

Резистор же R_н играет роль нагрузки. То есть мы должны обеспечить протекание через него постоянного тока. Давайте разберемся как эта простейшая схема сможет решить нашу задачу!

Итак, диод D_1 пропускает ток только в одном направлении, в те моменты, когда к нему приложено прямое смещение, что соответствует положительным полупериодам (U_{вх}\gt0) входного сигнала. Когда к диоду будет приложено обратное смещение (отрицательные полупериоды), он будет закрыт и по цепи будет протекать только незначительный обратный ток. И в результате сигнал на нагрузке будет выглядеть так:

Обратным током обычно можно пренебречь, поэтому в итоге мы получаем, что ток через нагрузку протекает только в одном направлении. Но назвать его постоянным не представляется возможным Ток через нагрузку хоть и является выпрямленным (протекает только в одном направлении), но носит пульсирующий характер.

Для сглаживания этих пульсаций в схему выпрямителя тока обычно добавляется конденсатор:

Идея заключается в том, что во время положительного полупериода, конденсатор заряжается (запасает энергию). А во время отрицательного полупериода конденсатор, напротив, разряжается (отдает энергию в нагрузку).

Таким образом, за счет накопленной энергии конденсатор обеспечивает протекание тока через нагрузку и в отрицательные полупериоды входного сигнала. При этом емкость конденсатора должна быть достаточной для того, чтобы он не успевал разряжаться за время, равное половине периода.

Проверяем напряжение на нагрузке для этой схемы:

В точке 1 конденсатор заряжен до напряжения U_1. Далее входное напряжение понижается, а конденсатор, в свою очередь, начинает разряжаться на нагрузку. Поэтому выходное напряжение не падает до нуля вслед за входным.

В точке 2 конденсатор успел разрядиться до напряжения U_2. В то же время значение входного сигнала также становится равным этой же величине, поэтому конденсатор снова начинает заряжаться. И эти процессы в дальнейшем циклически повторяются.

Популярные статьи  Алгоритмы работы реле времени

А теперь поэкспериментируем и используем в схеме однополупериодного выпрямителя конденсатор меньшей емкости:

И здесь мы видим, что конденсатор из-за меньшей емкости успевает разрядиться гораздо сильнее, и это приводит к увеличению пульсаций, а следовательно к ухудшению работы всей схемы.

На промышленных частотах 50 — 60 Гц однополупериодный выпрямитель практически не применяется из-за того, что для таких частот потребуются конденсаторы с очень большой емкостью (а значит и внушительными габаритами).

Смотрите сами, чем ниже частота, тем больше период сигнала (а вместе с тем, и длительности положительного и отрицательного полупериодов). А чем больше длительность отрицательного полупериода, тем дольше конденсатор должен быть способен разряжаться на нагрузку. А это уже требует большей емкости.

Таким образом, на более низких частотах в силу своих ограничений эта схема не нашла широкого применения. Однако, на частотах в несколько десятков КГц однополупериодный выпрямитель используется вполне успешно.

Рассмотрим преимущества и недостатки однополупериодного выпрямителя:

  • К основным достоинствам схемы, в первую очередь, конечно же, можно отнести простоту и, соответственно, небольшую себестоимость – используется всего один диод.
  • Кроме того, снижено падение напряжения. , при протекании тока через диод на нем самом падает определенное напряжение. По сравнению с мостовой схемой (которую мы разберем в следующей статье), ток протекает только через один диод (а не через два), а значит и падение напряжения меньше.

Основных недостатков также можно выделить несколько:

  • Схема использует энергию только положительного полупериода входного сигнала. То есть половина полезной энергии, которую также можно было бы использовать, уходит просто в никуда. В связи с этим КПД выпрямителя крайне низок.
  • И даже с использованием сглаживающих конденсаторов величина пульсаций довольно-таки значительна, что также является очень серьезным недостатком.

Итак, давайте резюмируем! Мы разобрали схему и принцип работы однофазного однополупериодного выпрямителя тока, а в следующей статье перейдем к более сложным схемам выпрямителей, не пропустите!

Выпрямительные схемы

Выпрямление электрических колебаний, это процесс, в результате которого переменное входное колебание преобразуется в выходное колебание только одного знака (рисунок 1.5). Процесс выпрямления используется в устройствах электропитания (блоках питания) и демодуляторах.

Двухполупериодный выпрямитель

Выпрямление всегда осуществляется при использовании нелинейных элементов, обладающих свойством однонаправленного пропускания электрического тока. Благодаря таким свойствам на выходе выпрямляющего элемента получают ток одного знака.

Для выпрямления применяют полупроводниковые и вакуумные (кенотроны) диоды, газоразрядные диоды (газотроны), тиратроны, кремниевые и селеновые элементы, тиристоры и другие элементы с нелинейными свойствами в зависимости от применения, значений выпрямленных напряжений и токов, отбираемых нагрузкой. В маломощных электронных устройствах для выпрямления чаще всего применяют полупроводниковые диоды.

Название “выпрямитель” используется, прежде всего, для схем, преобразующих переменный ток в постоянный. Выпрямителем называется также и сам элемент с однонаправленными свойствами, используемые в процессе выпрямления.

Однополупериодным выпрямителем называется такой выпрямитель, на выходе которого после процесса выпрямления остаются колебания одного знака. Схема однополупериодного выпрямителя, возбуждаемого синусоидальным сигналом, представлена на рисунке 1.6.

Диод, включенный таким образом, что приводит ток только при положительных полупериодах входного колебания, т.е. когда напряжение на его аноде больше потенциала катода. Среднее значение колебания, полученного в результате выпрямления синусоидального напряжения с действующим значением и максимальным значением , равно

Двухполупериодный выпрямитель

Например, при выпрямлении напряжения с действующим значением , после выпрямления получаем напряжение .

В отрицательный полупериод диод не проводит ток, и все подведенное к выпрямителю напряжение действует на диоде как обратное напряжение выпрямителя. При изменение направления включения диода он будет проводить в отрицательные полупериоды и не проводить в положительные.

Рассматриваемая схема выпрямителя называется последовательной. Название связано с тем, что нагрузка включается последовательно с нелинейным элементом (вентилем).

Двухполупериодным выпрямителем называют такой выпрямитель, в котором после процесса выпрямления остаются участки входного колебания, имеющие один знак. К ним после изменения знака добавляются участки, имеющие противоположный знак.

Принципиальная схема двухполупериодного выпрямителя, управляемого синусоидальным сигналом от трансформатора, показана на рисунке 1.7.

В периоды времени, когда на аноде диода Д1 действует положительное напряжение, на аноде диода Д2 присутствует отрицательное и наоборот. Это происходит потому, что средняя точка вторичной обмотки трансформатора заземлена, и, следовательно, она имеет нулевой потенциал. При положительной полуволне напряжения на вторичной обмотке диод Д1 пропускает ток, а диод Д2 не пропускает.

При отрицательной полуволне положительное напряжение действует на диоде Д2, который при этом проводит, а диод Д1, смещенный в обратном направлении, не проводит. Среднее значение напряжения, полученого на выходе двухполупериодного выпрямителя в 2 раза больше напряжения, полученного на выходе однополупериодного выпрямителя.

Двухполупериодный выпрямитель

Технические параметры выпрямителя:

— Коэффициент пульсаций выпрямителя называется отношение максимального значения переменной составляющей напряжения на выходе выпрямителя к значению его постоянной составляющей на этом выходе. В большинстве применений желательно, чтобы коэффициент пульсаций был как можно меньше. Уменьшение пульсаций достигается путем применения соответствующих фильтров.

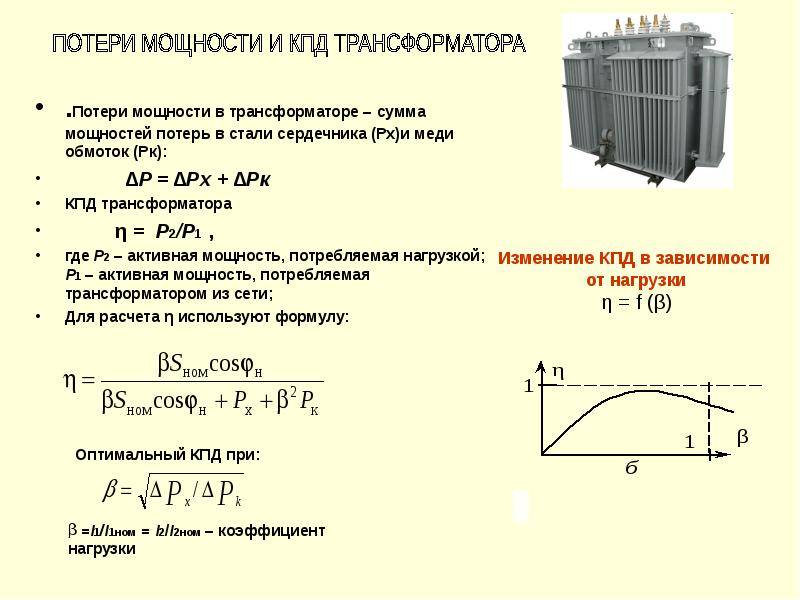

— Коэффициент использования трансформатора в выпрямительной схеме, определяется как отношение двух мощностей: выходной мощности постоянного тока и номинальной мощности вторичной обмотки трансформатора.

— Коэффициент полезного действия, это параметр, характеризующий эффективность схемы выпрямителя при преобразовании переменного напряжения в постоянное. КПД выпрямителя выражается отношением мощности постоянного тока, выделяемой в нагрузке, к входной мощности переменного тока. Коэффициент полезного действия определяется для резистивной нагрузки.

Частотная пульсация выпрямителя, это основная частота переменной составляющей, существующей на выходе выпрямителя. В случае однополупериодного выпрямителя частота пульсаций равна частоте входного колебания. Фильтрация пульсаций тем проще, чем выше частота пульсации.
