В системах промышленного и гражданского электрообогрева ключевым звеном, определяющим надёжность и экономичность работы, является управляющее устройство, которое координирует работу нагревательных элементов в зависимости от внешних условий и внутренних параметров объекта. Именно в таких условиях грамотно спроектированный щит управления обогревом становится основой, обеспечивающей стабильную температуру теплоносителя или поверхности, предотвращая перегрев, образование наледи и нерациональное потребление электроэнергии. Современные шкафы представляют собой сложные электротехнические изделия, объединяющие силовые коммутационные аппараты, микропроцессорные контроллеры, устройства защиты и интерфейсы для связи с верхними уровнями автоматизации. Правильный выбор и настройка такого оборудования требуют глубокого понимания как физических процессов теплопередачи, так и принципов построения систем управления с обратными связями. В данной статье системно рассмотрены типы шкафов, их внутреннее наполнение, инженерные методики расчёта и практические рекомендации по монтажу, настройке и обслуживанию, что позволит специалистам и владельцам объектов принимать обоснованные технические решения.
Классификация и конструктивные особенности шкафов обогрева
По способу коммутации нагревательных цепей шкафы подразделяются на релейные (контакторные), полупроводниковые (симисторные) и гибридные. В первом случае управление осуществляется электромагнитными контакторами или твёрдотельными реле, которые замыкают/размыкают силовую цепь под воздействием сигнала от терморегулятора. Это простой и недорогой вариант, однако он характеризуется ограниченным ресурсом механических частей и ступенчатым регулированием – включено/выключено. Полупроводниковые шкафы используют симисторные ключи или тиристорные модули, позволяющие плавно изменять мощность методом фазоимпульсного управления (ФИУ) или широтно-импульсной модуляции (ШИМ), что обеспечивает высокую точность поддержания температуры и снижает пусковые токи. Гибридные решения комбинируют симисторные регуляторы для точного канала и контакторы для резервного или аварийного отключения.
По функциональному назначению и объектам обогрева
Шкафы могут быть предназначены для обогрева трубопроводов и арматуры (предотвращение замерзания и поддержание вязкости транспортируемых сред), для резервуаров и ёмкостей (поддержание температуры хранения), для кровли и водостоков (антиобледенение), а также для открытых площадок (снеговая защита и комфортный подогрев). В зависимости от количества зон управления шкафы бывают одноканальными (одна независимая нагрузка) и многозональными (до нескольких десятков каналов, каждый со своим датчиком и исполнительным устройством). Конструктивно они выполняются в металлических корпусах навесного или напольного исполнения со степенью защиты от IP20 до IP66, что определяется условиями размещения – внутри помещений с контролируемым климатом или вне зданий под воздействием осадков, пыли и агрессивных сред.
Внутренняя компоновка и основные узлы

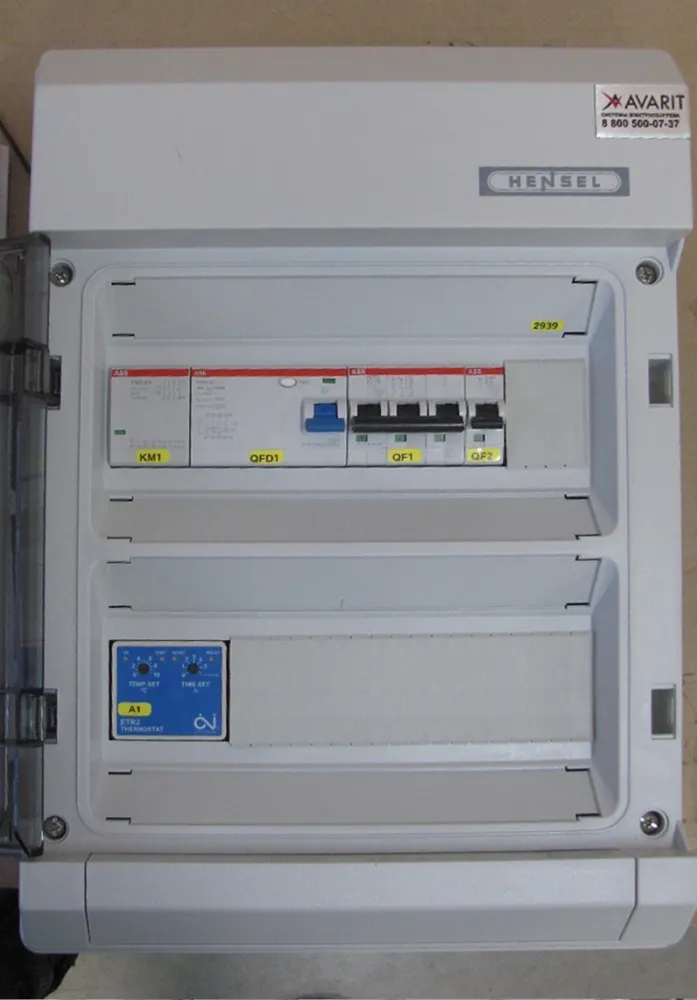

Типовая структура шкафа включает вводной автоматический выключатель с расцепителями максимального тока и электромагнитной защитой, устройства защитного отключения (УЗО) типа А или В для дифференциальной защиты, групповые автоматы для каждой линии, силовые контакторы или полупроводниковые модули, а также контроллер с программируемой логикой (ПЛК) или специализированный терморегулятор. Для подключения внешних цепей используются клеммники с пружинными или винтовыми зажимами, а кабельные вводы выполняются через сальники или коробки с уплотнениями. Внутренняя коммутация реализуется шинами распределения (N, PE) и жгутами проводов с маркировкой. На лицевой панели размещаются органы индикации – светодиоды состояния, цифровые дисплеи или сенсорные панели оператора, а также переключатели режимов (ручной/автоматический) и кнопки аварийного останова.
Алгоритмы регулирования и типовые режимы работы
Наиболее распространённым методом управления является PID-регулирование (пропорционально-интегрально-дифференциальное), которое на основе разницы между заданной уставкой и текущим значением температуры (снимаемым с термопары, термосопротивления или полупроводникового датчика) вычисляет оптимальный управляющий сигнал. При этом коэффициент пропорциональности уменьшает ошибку, интегральная составляющая устраняет статическое отклонение, а дифференциальная – повышает быстродействие и гасит колебания. Для систем с большой тепловой инерцией применяют двухпозиционное регулирование с гистерезисом (зоной нечувствительности), чтобы избежать частого переключения контакторов и износа механических частей. В современных шкафах также реализуют адаптивные алгоритмы, подстраивающие коэффициенты под текущие погодные условия (например, на основе показаний внешнего датчика температуры и осадков).
Зональное и каскадное управление
При наличии нескольких независимых зон обогрева (например, разные участки трубопровода) применяется зональное управление, где для каждой зоны выделяется отдельный канал с собственным датчиком и регулирующим элементом. Это позволяет точно поддерживать температуру в каждой точке, не перегревая соседние участки. Каскадное управление используется, когда одна зона является «ведущей», а остальные – «ведомыми», повторяющими её режим с поправочными коэффициентами, что упрощает настройку больших систем. Также предусмотрена возможность ручного приоритета – при выходе из строя датчика или сигнала шины шкаф переходит в аварийный режим с фиксированной мощностью (например, 50 % от номинала) до устранения неисправности.
Проектирование и монтаж: ключевые инженерные решения
Расчёт номинальной мощности шкафа начинается с определения суммарной тепловой нагрузки всех нагревательных секций с учётом пусковых токов (которые могут превышать рабочие в 2–3 раза для саморегулирующихся кабелей). По полученному значению выбирают вводной автомат с запасом 20–30 %, а также групповые защитные аппараты с номиналом, соответствующим максимальному току линии. Сечение питающих кабелей должно обеспечивать допустимое падение напряжения не более 5 % при полной загрузке. Важным аспектом является согласование характеристик расцепителей – селективность защит, чтобы при КЗ в одной линии не отключался весь шкаф. Для этого используют автоматы с различной времятоковой характеристикой (B, C, D) и тепловые реле для защиты от перегрузки, встроенные в схему пускателя.
Требования к климатическому исполнению и степени защиты
Для установки в неотапливаемых помещениях или на улице обязательно выбирают шкафы с климатическим исполнением УХЛ (умеренный и холодный климат) или О (общеклиматическое), а также со степенью IP не ниже IP54 – защита от пыли и водяных брызг. При низких температурах внутри шкафа необходимо предусматривать собственный подогрев (например, термостат и нагревательный элемент) для предотвращения конденсации и корректной работы электроники. В агрессивных средах (химические заводы) корпус должен быть из нержавеющей стали или с полимерным покрытием, а все уплотнения – из маслобензостойких материалов. Монтаж шкафа выполняется на вертикальной поверхности или на опоре с обязательным заземлением корпуса и экранов сигнальных кабелей, чтобы минимизировать наводки и обеспечить электромагнитную совместимость.
Пусконаладка и настройка параметров
После физического монтажа и проверки всех электрических соединений на отсутствие коротких замыканий и целостность изоляции приступают к пусконаладочным работам. Они включают проверку фазировки питающих линий, установку адресов модулей ввода-вывода, конфигурирование протоколов связи (если предусмотрена шина RS-485 с Modbus) и программирование контроллера. Ниже представлен типовой алгоритм действий для ввода шкафа в эксплуатацию.
- Визуальный контроль и прозвонка цепей: проверка соответствия номиналов автоматических выключателей расчётным токам, осмотр клемм на надёжность затяжки, измерение сопротивления изоляции между фазами и корпусом (не менее 1 МОм).
- Подача питания и проверка напряжений: включение вводного автомата, контроль наличия фаз на входе силовых модулей и питания контроллера (обычно 24 В постоянного тока), проверка работы встроенного блока питания и индикаторов.
- Настройка уставок и гистерезиса: задание желаемой температуры для каждой зоны, определение зоны нечувствительности (гистерезиса) для релейных выходов или коэффициентов PID для непрерывного регулирования, а также аварийных пределов (верхняя/нижняя аварийная граница).
- Тестирование всех каналов поочерёдно: принудительный запуск каждого нагревательного контура в ручном режиме, контроль потребляемого тока и тепловыделения, проверка срабатывания защиты от перегрева при превышении уставки.
- Отработка автоматического сценария: имитация изменения температуры (подогрев датчика или его охлаждение) для проверки логики включения/выключения, времени реакции и стабильности поддержания заданного значения, а также проверка передачи данных на диспетчерский пункт по цифровому интерфейсу.
В процессе настройки может потребоваться калибровка датчиков – снятие их показаний эталонным термометром и введение поправочных коэффициентов в программу контроллера, особенно для термосопротивлений, у которых разброс сопротивления от экземпляра к экземпляру может достигать 0,5 %. Все изменения должны фиксироваться в журнале с указанием даты и ответственного лица.
Эксплуатация и регламентное обслуживание
В процессе эксплуатации шкафы обогрева подвергаются ежедневным нагрузкам, связанным с коммутацией токов и тепловыми циклами, поэтому они нуждаются в регулярном техническом обслуживании. Основные мероприятия включают визуальный осмотр на предмет почернения контактов, подгорания клемм и повреждений изоляции, а также проверку работы вентиляторов охлаждения (если предусмотрены). Периодически (раз в 6–12 месяцев) следует проводить очистку внутреннего пространства от пыли и грязи сжатым воздухом или мягкой кистью, затяжку силовых винтов динамометрическим ключом до регламентированного момента и контроль тока утечки через УЗО. Важно проверять работоспособность аварийной сигнализации – подачу звукового или светового сигнала при отклонении температуры за критические значения, а также срабатывание сухих контактов для дистанционного оповещения.
Ниже перечислены ключевые критерии, на которые следует обращать внимание при выборе шкафа для конкретного объекта, а также при оценке его текущего состояния.
- Запас по току и коммутационная износостойкость: симисторные или контакторные элементы должны иметь номинальный ток как минимум на 20 % выше расчётного, а количество циклов включений – соответствовать предполагаемой частоте переключений (не менее 100 000 для релейных).
- Точность и стабильность измерения: применяемые датчики (термопары типа K, термосопротивления Pt100) и аналоговые входы должны обеспечивать погрешность не более ±0,5 °C в рабочем диапазоне, а также иметь защиту от помех (экранированные кабели и фильтры).
- Простота программирования и гибкость конфигурации: наличие удобного интерфейса (LCD-дисплей, кнопки) и возможности удалённого изменения уставок через протокол Modbus или MQTT, а также возможность сохранения профилей на случай сбоя питания.
- Резервирование критических компонентов: наличие второго контроллера или дублирующего силового модуля для переключения при отказе основного, что особенно важно для непрерывных технологических процессов.
- Соответствие требованиям электробезопасности: наличие тестовой кнопки УЗО, защита от перенапряжения (варисторы) и от импульсных помех, а также заземление всех доступных металлических частей с сопротивлением не более 4 Ом.
Интеграция с системами диспетчеризации и удалённый мониторинг
Современные шкафы управления обогревом всё чаще оснащаются интерфейсами связи, позволяющими встроить их в единую SCADA-систему предприятия или умного дома. Наиболее распространённым протоколом является Modbus RTU или Modbus TCP, который передаёт данные о текущей температуре, режиме работы, состоянии нагрузок и аварийных событиях. Благодаря этому диспетчер может централизованно корректировать уставки, просматривать историю изменения параметров и получать уведомления о нештатных ситуациях (обрыв датчика, перегрузка, пропадание фазы). Дополнительно в шкафах могут быть реализованы функции учёта потреблённой электроэнергии с помощью встроенных счётчиков, что позволяет оптимизировать затраты и анализировать эффективность работы системы.
Важным трендом является использование облачных платформ и IoT-шлюзов, которые обеспечивают доступ к данным с любого устройства через интернет, а также возможность формирования отчетов за выбранный период. Для безопасности передачи данных применяются шифрование и аутентификация, а также резервное копирование настроек во внешнюю энергонезависимую память. В случае потери связи шкаф продолжает автономную работу по последним активным уставкам, а при восстановлении канала автоматически синхронизирует журнал событий с центральным сервером.
Заключительные практические рекомендации
При выборе шкафа управления обогревом следует отталкиваться от паспортной мощности нагревательных элементов, условий окружающей среды и требуемого уровня автоматизации. Для небольших бытовых систем достаточно релейного термостата с гистерезисом, а для промышленных объектов с длинными трубопроводами или сложным рельефом – обязательно применение многозональных ПЛК-контроллеров с PID-регулированием. Всегда нужно предусматривать резервный ручной байпас для аварийного включения обогрева в случае выхода из строя электроники. При монтаже строго соблюдать правила установки устройств защитного отключения и дифференциальных автоматов, а также использовать кабели с сечением, рассчитанным на длительный ток с учётом поправочных коэффициентов на температуру и способ прокладки. Регулярное обслуживание, включая очистку и проверку контактов, позволяет сохранить паспортный КПД системы и избежать внезапных отказов в морозный период. Наконец, следует обращать внимание на сертификацию шкафов по ГОСТ Р и наличие инструкции по эксплуатации на русском языке – это гарантирует соответствие российским нормам техники безопасности.
