3G антенна для усиления приема

Функционирование 4G соединения

Соединение в этом формате даёт возможность существенно улучшить качество изображения на дисплее ПК, смартфона и аналогичных устройств

Это важно для пользователей интернета в местах, где нет возможности провести кабельную связь

Настройка 3g антенны совместно с 4g лте устройством зачастую обеспечивает недостаточную скорость мобильного интернета по причине присутствия большого количества пользователей одновременно в сети бс (беспроводной связи). Также на это влияют расстояние от потребителя до передающей вышки, труднодоступное положение 4g или 3g модема.

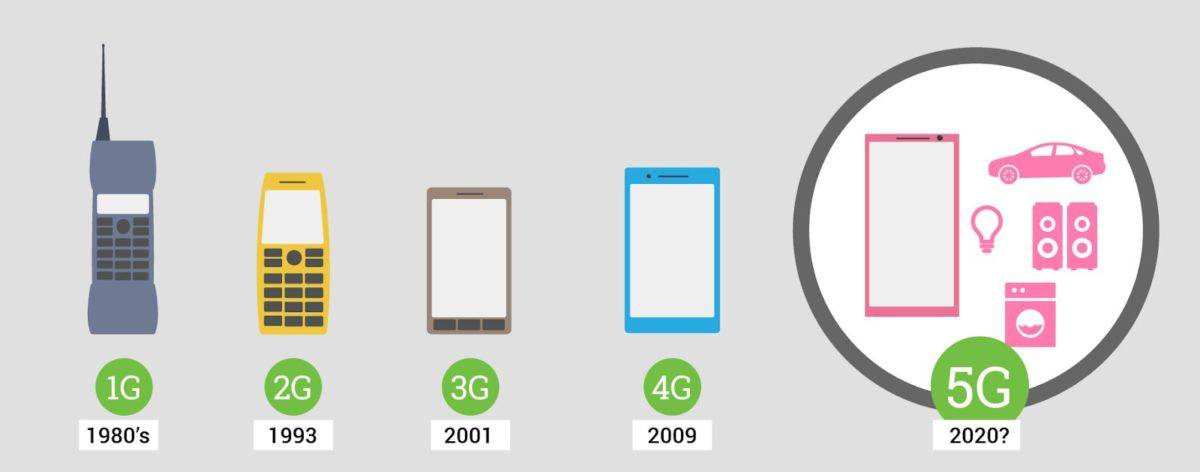

3G антенна для усиления приемаСтандарты G

Для того чтобы избежать трудностей с приёмом интернета, приобретают или делают своими руками приёмное устройство. Панельная антенна усиливает приём сигнала, когда нет возможности настраивать 3g модем из-за препятствий на пути сигнала или сильной экранизации внешних ограждений помещения.

Параболический отражатель позволяет ловить волны бс на расстоянии 8 км от края зоны покрытия ретранслятора. Следует учитывать то обстоятельство, что настройку 4g и 3g антенны на базовую станцию выполняют по специальной методике. Малейшее нарушение инструкции приводит к ухудшению приёма сигнала.

Антенна, сделанная по технологии MIMO, позволяет подключаться к ней сразу нескольким абонентам. В устройстве встроены 2 и более антенны. Пользователи принимают сигналы базовой станции независимо друг от друга.

3G антенна для усиления приемаАнтенная панель 4GMIMO

Важно! К аббревиатуре стандарта связи добавляют буквенное сочетание LTE. 4G LTE – стандарт беспроводной скоростной передачи данных для приёмников мобильного интернета. LTE предназначено для естественного обновления сетей GSM/UMT и CDMA2000

LTE предназначено для естественного обновления сетей GSM/UMT и CDMA2000.

Антенна “двойное кольцо”

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

  • Медная проволока или провод;
  • Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
  • Коаксиальный кабель с сопротивлением 75 Ом;
  • Короткая металлическая трубка, в которую можно продеть кабель;
  • Разъём для подключения антенны к модему;
  • Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

  • Поищите в Интернете схему Bi-Loop антенны для 3g модема  — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
  • Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
  • Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
  • Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
  • Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
  • Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
  • Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
  • Запаять трубку и оплётку кабеля;
  • Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
  • Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
  • Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Механизм подключения внешних антенн к модему

Вопрос подключения не так прост, как кажется на первый взгляд. Ведь 3G-модем с разъемом для внешней антенны нельзя подсоединить без потери качества сигнала. Изготовители стационарных модемов создают свои приборы в основном с разъемом CRC9. Например, модем Huawei E352, которым часто пользуются операторы «Мегафона». В нем как раз такой вход для внешней антенны.

Однако большинство внешних источников связи имеют разъемы FME, SMA, N-Type и другие, которые не подходят к штекеру антенн. Так все-таки, как произвести подключение внешней антенны к 3G-модему? Чтобы решить этот вопрос, понадобится специальный антенный переходник. У него на одном конце имеется разъем CRC9, а на другом – то, что нужно для внешних источников сигнала.

Этот переходник найти непросто, да и цена его 500–800 рублей. Правда, в продаже встречаются антенны уже с готовым разъемом CRC9, но у них есть один существенный недостаток – максимальная длина шнура всего один метр. Потому такими приспособлениями пользуются только в комнате, а не снаружи, для получения стабильного сигнала.

Но есть и другие, народные способы, как подключить 3G-модем с разъемом для внешней антенны, и тем самым улучшить и усилить частоту сигнала.

Внешняя 3G-антенна для USB-модема всенаправленная

Такое приспособление представляет собой волновод вертикального положения. Их можно видеть в такси, на радиоприемнике, системе Wi-Fi и так далее. Их еще часто называют круговыми. Как правило, из-за простой конструкции они имеют меньшую цену. Их мощность зависит от длины антенны. Большинство таких устройств могут ловить частоту 15–17 ДБи и не больше, так как для более мощного источника требуется большая длина, сопоставимая с шестом, который при раскачивании ветром теряет сигнальный луч. Если станция излучения кода находится недалеко и луч 3G все-таки имеется, пускай и с перебоями, то такая активная внешняя антенна подойдет для домашнего пользования. Но если источник располагается далеко, а частотное покрытие хуже некуда, то придется применять антенну направленного действия.

Популярные статьи  Сетевой кабель

Типы антенн

Модемы 3G уже имеют в своём составе внутреннюю антенну, которая позволяет работать с внешним сигналом без дополнительного усиления. Внутреннее расположение приёмного устройства обеспечивает стабильную работу модема только в зоне уверенного приёма. Если сигнал слабый или непостоянный, тогда необходима выносная антенна уличного расположения Исходя из этого, можно произвести разделение по типу на следующие конструкции:

  • внутренние;
  • внешние (уличные).

Подключенный три джи модем через вход USB к системному блоку ПК не всегда может обеспечить качественную работу интернета. Для этого необходимо усилить сигнал добавлением выносной конструкции.

Внешние антенны для модемов располагаются на улице. Их крепят на стены зданий, на мачты, располагают на крыше. Чем выше находятся антенны 2g и 3g, тем больше уверенности в их качественной работе. При установке желательно выполнять следующие условия:

  • прочность несущего основания и креплений;
  • защита от внешних факторов;
  • избегание при кабельном спуске длинных горизонтальных участков и скручивания в кольца;
  • надёжность контакта в местах присоединения кабеля к антенне.

Это связано с тем, что при падении антенна может повредиться или нанести вред окружающим. Частое опускание и поднимание антенны или подъём на крышу человека для устранения повреждений – дело хлопотное.

Важно! Не только высота и ориентация на местности влияют на производительность уловителя сигнала

Необходимо обратить внимание на разновидности конструкций антенн

Крепление и настройка

Как усилить сигнал модема Yota 4G LTE своими руками

Обратите внимание! Перед установкой активной 3G антенны необходимо определить направление, куда следует нацеливать антенну. Если недалеко от дома видна сотовая вышка, это не значит, что ее нужно направлять именно в эту сторону. Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий

Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону

Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий. Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону

Если недалеко от дома видна сотовая вышка, это не значит, что ее нужно направлять именно в эту сторону. Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий. Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону.

Механизм подключения внешних антенн к модему

При помощи чего можно установить усилитель 3G сети? При выборе способа крепления наибольшей популярностью пользуются два метода:

На мачту. Такой способ подойдет тем, у кого уже установлена мачта для приема ТВ-сигнала, на нее же можно закрепить и 3G-антенну. Если с уровнем связи совсем плохо, тогда тоже потребуется мачта, чтобы устройство располагалась выше уровня крыши дома.

На настенный кронштейн. Этот способ более предпочтителен, если у пользователя мобильного интернета два или больше этажей в доме. Нужно найти точку на стене с максимально возможной высотой и закрепить на ней кронштейн. Можно применить кронштейн для крепления спутниковых тарелок.

Портативные модемы со встроенным аккумулятором

Портативный модем – отличное решение для частного дома или дачи. Широкополосный доступ в сеть за городом организовать сложно, так как вышки сотовой связи расположены далеко. Устройство со встроенным аккумулятором и мощной антенной легко поймает сигнал от базовой станции.

Zyxel LTE7240-M403

Диапазоны: 2.4 ГГц.

Стандарт Wi-Fi: 802.11 b, a, g, n.

Максимальная скорость: 300 Мбит/с.

Оперативная память: 256 МБ;

Флеш-память: 128 МБ;

Цена: 12128 руб.;

Оценка по Яндекс-маркет: 4.3.

Zyxel LTE7240-M403 – уличный модем с функциями роутера, предназначенный для работы в LTE-сетях. Выход в интернет обеспечивается с помощью симки. Возможно одновременное подключение к WAN и LTE. Две встроенные антенны с усилением 7 дБи обеспечивают прохождение сигнала через стены и другие препятствия.

Наличие металлического экрана и защиты класса IP56 делает Zyxel LTE7240 M403 одним из лучших 4g и 3g модемов для монтажа на улице. Корпус защищает внутренние микросхемы от колебаний температуры, высокой влажности и умеренного механического воздействия. Кнопки, разъемы находятся под пластиковой крышкой. Под прорезиненной прокладкой размещена розетка RJ-45.

Наличие радиоинтерфейса выделяет Zyxel LTE7240-M403 среди лучших 4g и 3g модемов. Благодаря этой особенности оператор провайдера сможет удаленно настроить устройство или запустить обновление прошивки. Модем можно использовать в качестве резервного источника интернета. т. к. он поддерживает функцию моста.

Плюсы и минусы

Защищен от влаги и перепадов температур
PoE-инжектор на 2 слота для подключения SIM-карты и кабельного интернета
Мощные антенны

Отсутствует mesh
Нестабильная прошивка

Huawei E5573

Диапазоны: 2.4 ГГц;

Стандарт Wi-Fi: 802.11 b, a, g, n;

Максимальная скорость: 150 Мбит/с;

Оперативная память: 128 МБ;

Флеш-память: 128 МБ;

Цена: 3800 руб.;

Оценка по Яндекс-маркет: 4.7.

Huawei E5573 – бюджетный компактный модем для мобильных сетей. После установки сим-карты автоматически подключается к интернету. Управляется через ПК или мобильное приложение Huawei HiLink. Прошивка на русском языке. ПО поддерживает сбор статистики, отправку смс. Есть раздел для обновления версии прошивки.

Одновременно к Wi-Fi сети без существенной потери скорости могут подключиться до 10 пользователей. Максимальное количество поддерживаемых модемом устройств – 16. Пользователей можно переименовывать для более простой идентификации. В прошивке есть функция автоматического отключения Wi-Fi при длительном простое.

Прибор также поддерживает режим репитера. Встроенный аккумулятор на 1500 мАч обеспечивает 5 часов непрерывной работы.

Плюсы и минусы

Компактный
Хорошо держит сигнал
Совместим со всеми операторами

Популярные статьи  Зарядка для телефона без розетки

Малый радиус Wi-Fi

ZTE MF283

Диапазоны: 2.4 ГГц;

Стандарт Wi-Fi: 802.11 b, a, g, n;

Максимальная скорость: 300 Мбит/с;

Оперативная память: 128 МБ;

Флеш-память: 16 МБ.

Цена: 4790 руб.;

Оценка по Яндекс-маркет: 4.7.

ZTE MF283 поддерживает работу с мобильными и кабельными сетями. На корпусе предусмотрены два порта RJ11 для подключения телефонного кабеля и два SMA-разъема для подключения внешних антенн. В нижней части размещены 3 LAN-порта и 1 комбинированный LAN/WAN-порт. Также предусмотрен один USB-порт для подключения накопителя и создания беспроводного хранилища.

Радиус действия Wi-Fi – 70 метров. Всего к беспроводной сети могут подключиться до 32 устройств одновременно. Прошивка поддерживает отправку смс, звонки. В веб-интерфейсе есть функция распределения ресурсов между пользователями. Оператор сможет настроить скорость подключения для каждого устройства. В отдельной вкладке отображается уровень сигнала. По этому параметру можно более точно настроить внешние антенны. Переключение источников интернета не автоматизировано. Оператор вручную выбирает WAN или Mobile сеть.

За непрерывную работу отвечает аккумулятор на 3000 мАч. При полной нагрузке без подзарядки модем проработает 3 часа. На корпусе также имеется специальное гнездо для подключения блока питания.

Плюсы и минусы

Простая настройка
Широкий радиус действия
Есть гнездо для внешней MIMO-антенны

Отсутствует переходник для micro/nano SIM
Яркая подсветка

Сравнение моделей

Характеристики Zyxel LTE7240-M403 Huawei E5573 ZTE MF283
Диапазоны, ГГц 2.4 2.4 2.4
Стандарт Wi-Fi 802.11 b, a, g, n 802.11 b, a, g, n 802.11 b, a, g, n
Максимальная скорость, Мбит/с 300 150 300
Оперативная память, МБ 256 128 128
Флеш-память, МБ 128 128 16
Цена, руб. 12128 3800 4790
Оценка по Яндекс.Маркет 4,3 4,7 4,7

Как определить уровень сигнала модема?

Перед тем как усилить параметр мощности и добиться повышения скорости Интернета, важно разобраться с текущими показателями. Для большинства 3G и 4G модемов разработаны собственные программы, обеспечивающие контроль параметра RSSI (уровня сигнала) и других показателей

В случае с Мегафоном предусмотрена специальная вкладка Справка, где можно перейти в раздел Диагностика и получить нужные сведения.

При желании можно узнать уровень сигнала с помощью других программ, к примеру, Mobile Data Monitoring Application. С ее помощью можно изучить текущую ситуацию и сделать вывод, как улучшить сигнал 3G или 4G модема. Софт подходит для применения в разных устройствах. После входа в программу необходимо глянуть на строку RSSI. Кроме того, софт показывает частоту работы станции, соотношение сигнал-шум, режим обмена и другие данные. По завершении анализа принимается решение о необходимости усилить мощность.

Альтернативный вариант — узнать нужные параметры с помощью телефона. Для мобильных устройств также предусмотрены разные приложения, к примеру, Network Signal Information. После входа в программу выберите меню Мобильный и посмотрите по графику на интересующие данные. Это решение подойдет для случаев, если в роли 3G модема применяется непосредственно смартфон.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

  • узконаправленные;
  • секторные;
  • всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

  • Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
  • Моток медной проволоки диаметром 2 мм.
  • Кусок медной фольги для вырезания пятачка диаметром 21 мм.
  • Пенопласт под патчи.
  • Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Как произвести предварительный расчет

Для качественной работы антенны в любом месте требуется предварительный расчет ее параметров. Устройство состоит из нескольких частей:

  • вибратора;
  • провода антенны;
  • блока передачи сигнала;
  • отражателя.

Требования к вибратору

Материалом для производства этой части служит медь или алюминий. Они стойки к коррозии и обладают хорошим вибрационным эффектом. Размеры представленной части совсем небольшие, а материал мягкий, поэтому соединение с проводом проводится методом пайки. Поперечное сечение находится в пределах 5-7 мм, а его диаметр должен превышать 3 мм.

Обратите внимание! Кроме этого, важно соблюдать симметрию квадратов и боковых поверхностей

Провод

Для приема мобильного сигнала требуется определенный размер противодействия волны. Это значение должно составлять 55 Ом или 80 Ом. Во избежание потерь мощностей требуется провод с минимальным сопротивлением. Он имеет множество положительных сторон, выдает максимальные электронные данные, имеет небольшую потерю сигнала и подходит по габаритам для соединения с вибратором.

Рефлектор

Это наибольшая по габаритам часть устройства. Имеет непосредственное влияние на прием сигнала. Рефлектор можно сделать из металлической пластины. Если подобной под рукой нет, то подойдет даже дно старой кастрюли или обмотанная фольгой часть картона, а лучше фанеры. Некоторые умельцы создают небольшие отражатели из обыкновенного компакт-диска, к которому крепится модем, улавливающий усиленный сигнал.

Важно! Размер рефлектора должен быть сопоставим по масштабу с габаритами вибратора. Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых

МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится

Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых. МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится.

При выборе такой антенны нужно учесть, что не все операторы могут полноценно работать с этой технологией. Примечательно, что скорость передачи информации при технологии МИМО равна 100 Мбит/сек. Это превышает показатели обычных антенн в 2 раза.

Обратите внимание! Такой прибор состоит из одного корпуса, внутри которого находятся две закрепленные антенны. Прием и передача сигнала происходят обеими частями одновременно и проходит по разным каналам

Какую лучше выбрать

Выбор зависит от конкретных потребностей пользователя. Если на сравнительно небольшом расстоянии от дома расположены несколько базовых станций, то есть смысл немного переплатить и выбрать секторную или широкодиапазонную антенну. Если количество вышек небольшое и расположены они на большом расстоянии, то более всего подойдет направленное в одну сторону устройство.

Существует несколько видов усилителей сигнала для мобильной сети. Некоторые устройства способны работать только в одном направлении, другие — сразу в нескольких. Отличаются они как дальностью работы, так и некоторыми другими возможностями. Конечный выбор зависит от требований пользователя.

В каких случаях нужна антенна для модема

Антенна улучшит мобильный интернет, если на значке сигнала присутствуют два или вообще одно деление. Комплектующие внешней антенны будут улавливать сигнал там, где встроенная антенна этого сделать не может. Если сигнала вовсе нет, есть вероятность, что даже внешняя антенна окажется бессильной в вашем случае.

На многих модемах есть разъём сбоку для подключения кабеля от внешней антенны

Если проблема только в скорости — делений много, скорее всего, причина в том, что базовая станция оператора перегружена запросами от абонентов. Даже если вы установите антенну, скорость не увеличится. В этом случае рекомендуется сменить оператора или попробовать направить антенну на другую вышку компании.

Как сделать секторную антенну 4G

Для сборки потребуются следующие материалы:

  • оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
  • для создания патчей четыре листа оцинкованного железа размерами 118×70,5 мм;
  • медная проволока (диаметр 2 мм);
  • медная фольга, желательно несколько больших кусков. Нужно вырезать окружность диаметром 21 мм;
  • пенопласт для патчей;
  • супер-клей.

Когда все материалы подготовлены, следует ознакомиться с чертежом конструкции.

3G антенна для усиления приема

Для создания устройства потребуется совершить следующие действия:

  1. Продублировать чертеж на бумаге, при этом придерживаясь масштаба.
  2. После чего на нее положить нарезанные патчи.
  3. Далее при помощи паяльника закрепить куски проволоки к патчам.
  4. Затем в основании пластины просверлить одно отверстие для крепления штекера основного кабеля и закрепить его.
  5. Нарезать круги из пенопласта и приклеить их к местам для патчей.
  6. На них приклеить конструкцию.
