Как поменять выключатель

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.

Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.

Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм) Сила тока (А) Мощность (Вт) Номинал автомата
1,5 15 3300 16
2,5 21 4600 20
4 27 5900 25
6 34 7400 32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Замена старого выключателя новым

Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.

Фотогалерея: виды электрических выключателей

Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.

Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).

Как поменять выключательДля того чтобы обеспечить собственную безопасность при проведении работ, необходимо отключить электричество, опустив соответствующий флажок автоматического выключателя

Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).

Как поменять выключательПри наличии напряжения внутри прозрачного пластикового корпуса загорается светодиод

Как снять старый выключатель

Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других — держится на пластмассовых защёлках.

Как поменять выключательЧтобы снять этот старинный выключатель, необходимо открутить два болта и снять декоративную крышку

  1. Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо.
  2. Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене.
  3. Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник.
  4. На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить.
Популярные статьи  Стандарт УГО

Видео: как разобрать выключатель

Установка нового выключателя

Сборка производится в обратном порядке.

  1. Подсоединяются провода на свои места.
  2. Цоколь вставляется в подрозетник и закрепляется распорными ножками.
  3. Сверху прикручивается пластмассовый корпус.
  4. В пазы вставляется клавиша.

При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша

Как поменять выключательУстановка выключателя производится в поряде, обратном снятию старого устройства

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

Зачистить концы проводов от изоляции на 1-1,5 см ножом.
Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
Затянуть винт контакта.
Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее

Но при этом важно не перестараться – можно сорвать резьбу.
Зачистить и вставить в отверстие следующий провод.
Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Как поменять выключатель

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов. При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2. Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Советы безопасности

Работа с электропроводкой требует от мастера особой внимательности и аккуратности. Неправильные действия могут привести к негативным последствиям:

  • возгорание электропроводки;
  • поломка светильников;
  • быстрый выход из строя самого выключателя;
  • короткое замыкание;
  • поражение человека электрическим током.

Ремонтные работы обязательно должны проводиться при отключенной электроэнергии. Обязательно нужно надевать резиновые перчатки, также лучше надеть защитные очки. Также инструменты должны иметь заизолированные рукоятки. Перед началом замены следует ознакомиться с инструкцией и конструктивными особенностями изделия. Подключение электропроводов советуется сфотографировать, чтобы при подключении не перепутать их местами.

Необходимость замены выключателя может быть вызвана различными причинами – несоответствие дизайну комнаты, поломка устройства, окончание срока эксплуатации. Дома традиционно используются включатели с одной и двумя клавишами. Принцип монтажа одноклавишников и двухклавишников похожий, различие лишь в количестве проводов

Заменить переключатели света можно самостоятельно в домашних условиях, важно лишь следовать инструкции и выполнять работы с соблюдением техники безопасности

Подключение выключателя света с одной клавишей

Как починить выключатель света – инструкция по ремонту

Как снять выключатель со стены, что для этого нужно

Как снять выключатель со стены – подробная инструкция, демонтаж выключателей: снятие рамки и клавиш

Как подключить переключатель света в квартире

Как подключить люстру с 5 лампами к выключателю с 2 клавишами

Выбор нового выключателя

Как поменять выключательРазборка нового

  1. Выбор При покупке нового выключателя надо иметь под рукой старый. Это гарантирует, что коробка идеально подойдет к проему.

  2. Если планируется подключение сенсорного выключателя света, то с этим тоже не будет проблем. Главное, чтобы по размерам он был таким же, как старый выключатель.
  3. Перед тем как установить выключатель света, надо снова обесточить квартиру.
  4. Подключение выключателя света производится в порядке, обратном тому, который использовался при демонтаже.
  5. Сначала надо разобрать новое устройство. В первую очередь снимаются клавиши, потом внешняя обводка.
  6. Провода нужно закрепить в выключателе на том месте, где они располагались в старом. В западных выключателях работает зажимная система.
  7. Блок устанавливается в подрозеточный проем. После этого его надо тщательно закрепить при помощи винтов.
  8. Сверху на выключатель устанавливается коробка, которая служит декоративным элементом.
  9. После этого нужно установить клавиши выключателя.

Как поменять выключательПодключение

Когда работа завершена, можно проверить, правильно ли был произведен монтаж. Для этого необходимо включить рубильник и пустить электричество. При любых неисправностях систему лучше быстро обесточить.

Точно так же, как и простой выключатель, устанавливаются сенсорные системы и выключатели со светодиодами.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Как поменять выключатель

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Соблюдение техники безопасности

Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.

И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:

  1. Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
  2. Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.

Рекомендации

  1. При поломке старых советских выключателей лучше всего заменить их новыми, чтобы они реже выходили из строя, составляли меньшую опасность.
  2. Чаще всего основная причина перегорания контактов – использование освещения большей мощности, чем способен выдерживать прибор. Нужно заменить лампы светодиодными или экономичными, чтобы не производить регулярных ремонтов.
  3. Очень часто причина выхода из строя или отсутствия контакта может скрываться в слабой фиксации проводов в клеммах. Поэтому лучше всего хорошо затянуть винты и проверить работу. Если действия результата не дали, тогда устройство демонтируют и ремонтируют.
  4. Удобно применять фотоаппарат и фиксировать свои действия на фото, чтобы не ошибиться при сборке.

Совет
Основа работы с электроприборами, которые вмонтированы в бытовую сеть — безопасность, поэтому необходимо отключать питание на щитке.

Популярные статьи  Шаговое напряжение

Выключатели

За и против

Итак, мы рассмотрели наиболее частые случаи, когда нужно перенести выключатель света в другое место и прибегнуть к дистанционному управлению. А теперь взвесим все за и против — стоит ли эта игра свеч?

Плюсы

  • Предельно лёгкий и быстрый монтаж без лишнего шума и пыли.
  • Сохраняется эстетический вид помещения вплоть до дизайнерских штучек.
  • Возможность повторно переставить выключатель при перепланировке.
  • Дополнительные фишки: плавная регулировка яркости света, выключение по таймеру, пользовательские сценарии и т. д.

Минусы

  • Требует однократного вложения средств в оборудование.
  • Необходимость менять батарейку в пульте раз в 3-5 лет.
  • Дальность переноса ограничена радиусом действия радиоканала (порядка 25-50 м).

Виды

Выделяют несколько разновидностей выключателей, которые чаще всего устанавливают в квартирах.

Наружные

Некоторые люди используют выключатели наружного типа, которые проще установить, чем внутренние. Эти электроустановочные изделия необходимо использовать в помещениях, где электрические сети проложены открытым методом. Некоторые считают их хуже встроенных конструкций, однако это не так, и они ничем не уступают другим выключателям.

Поворотные

Наименее распространенными считаются поворотные модели приспособлений. К их особенностям относят то, что у них всего два положения. Выключение и включение лампочки осуществляется после полного поворота специальной ручки, установленной на поверхности корпуса. Чаще всего эти конструкции устанавливают в домах с открытым типом проводки. Однако некоторые устанавливают их и в квартирах с закрытой электропроводкой.

Среди достоинств поворотных конструкций можно выделить:

  • дешевизну;
  • простоту монтажа;
  • компактность.

Как поменять выключатель

Клавишные

Такие выключатели считаются наиболее распространенными и поэтому их можно встретить практически в каждом доме. Клавишные изделия изготавливаются для внутренней и наружной электропроводки. К преимуществам этих приспособлений относят легкость эксплуатации и простоту конструкции. Также к достоинствам можно отнести то, что один выключатель можно использовать для включения нескольких осветительных приборов.

Принцип действия клавишных изделий простой. Внутри их корпуса установлен обычный переключатель, при помощи которого электрическая цепь размыкается или замыкается.

Кнопочные

Кнопочные модели выключателей оснащаются специальным пружинным механизмом, при нажатии на который контакты замыкаются. Если повторно нажать на кнопку, электрическая цепь будет размыкаться. Раньше такие разновидности выключателей использовались только в настольных лампах, однако сейчас этот механизм применяется и на настенных конструкциях.

Кнопочные конструкции используют реже клавишных, так как они стоят в несколько раз дороже. К достоинствам таких изделий относят высокое качество и долговечность.

Датчики движения

Наиболее современными считаются переключатели, которые оснащаются специальными датчиками движения. Они включают свет, когда около них осуществляется перемещение того или иного объекта. Это позволяет значительно сэкономить электроэнергию, так как лампочка будет гореть всего 1-2 минуты, после чего отключится автоматически.

Как поменять выключатель

Специалисты не советуют покупать дешевые датчики движения, так как они некачественные. Такие устройства обнаруживают передвижение объекта, только если оно происходит в перпендикулярной плоскости. Если напрямую идти на датчик, то он ничего не заметит.

Сенсорные

Это редко встречаемые выключатели, которые изготавливаются из двух разных схем. Первые модели создавались с использованием конденсаторной схемы. В этом случае при прикосновении к поверхности выключателя подавался специальный сигнал, при помощи которого включалось или отключалось освещение. При помощи таких устройств удавалось самостоятельно регулировать степень освещенности. Например, если удерживать палец на поверхности, свет начнет включаться постепенно.

Беспроводные

Беспроводными выключателями называют радиоуправляемые устройства, которые способны самостоятельно передавать сигнал. Приемник сигнала устанавливается на линии электропередач, при помощи которой энергия передается к осветительным приспособлениям. В конструкции выключателя установлен маленький энергетический генератор, который отвечает за образование электричества при нажатии на кнопку. Главным недостатком беспроводных моделей считается их дороговизна. Поэтому многие люди чаще устанавливают другие типы переключателей.

Диммеры

Название этих выключателей происходит от английского слова dimmer, которое в переводе означает затемнение. Такие светорегуляторы позволяют человеку вручную изменять уровень освещенности от полного выключения до максимального освещения.

Как поменять выключатель

Часто такие приспособления устанавливаются внутри кинотеатров для регуляции света. Однако иногда диммеры встречаются и в жилых помещениях. В домашних условиях их используют, чтобы настроить уровень освещенности для просмотра телевизора или чтения книг.

Как снять розетку с выключателем

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места

Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Как поменять выключатель

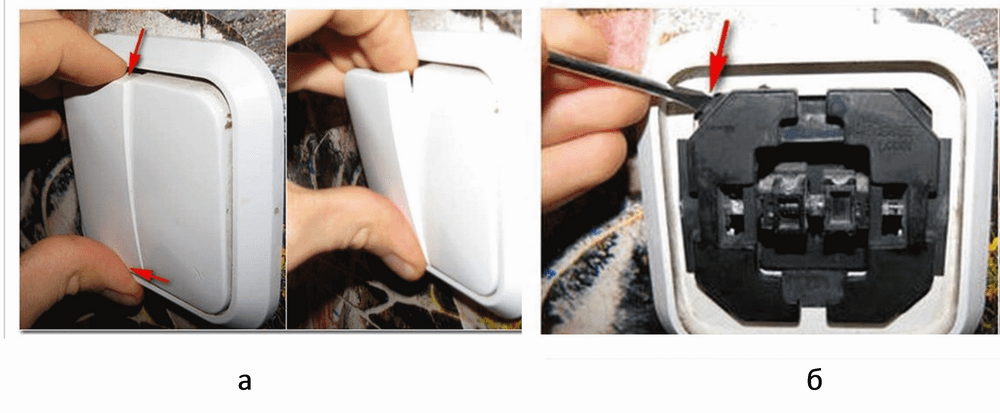

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Как поменять выключатель

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Популярные статьи  Оригинальная подсветка картин в интерьере

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.

Как поменять выключатель

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
  • трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как поменять выключатель

Как выглядит разобранный выключатель

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Как поменять выключатель

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – «L», «1», «2» или «1», «2», «3»;
  • трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Что нужно знать при замене выключателя?

Выполняя замену выключателя своими руками, нужно знать, что:

  1. Напряжение в электрической сети представляет опасность для человека, поэтому прикасаться к оголенным необесточенным проводам голыми руками нельзя.
  2. Прежде чем приступать к работе, необходимо изучить инструкцию по каждой конкретной модели.
  3. Тем, кто впервые самостоятельно выполняет замену электроприборов, лучше сделать фотографии ключевых моментов. Даже небольшое отклонение от алгоритма может привести к неприятным результатам, таким как повреждение приборов освещения или проводки вследствие короткого замыкания.

Как поменять выключатель

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

https://youtube.com/watch?v=FP3_fqpoNdQ

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
