АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

УЗО расшифровка в электрике

Некоторые пользователи не в полной мере представляют себе, что означает УЗО, аббревиатура которого означает устройство защитного отключения. Более точное и современное название звучит, как устройство защиты, управляемое дифференциальным током. В сокращении это будет дифавтомат УЗО-Д.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

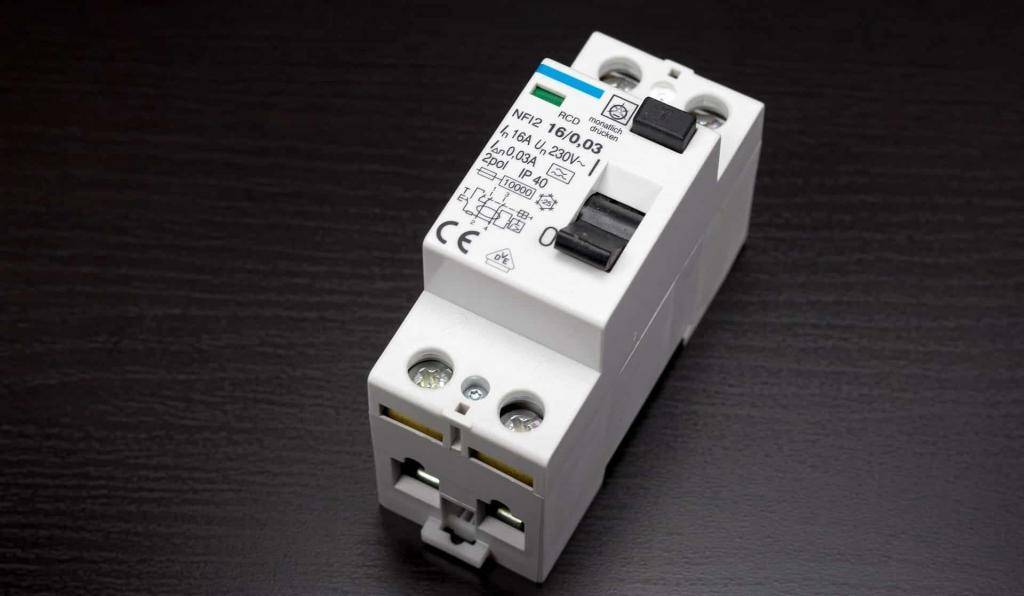

На корпусе каждого устройства имеются условные обозначения, которые необходимо знать при расшифровывание УЗО и выборе наиболее подходящую модель аппарата. На корпусе прибора в обязательном порядке присутствует его наименование или торговая марка фирмы-производителя. Рядом с ним располагается стандартное обозначение устройства со своим серийным номером.

Основные параметры с номинальными значениями также нанесены на корпус:

  • Номинальное напряжение Un в вольтах с одним или несколькими значениями.
  • Номинальный ток In в амперах с буквенным обозначением типа мгновенного расцепления
  • Номинальная частота. Наносится в тех случаях, когда защитное устройство разработано для эксплуатации с частотой, отличающейся от традиционных 50 или 60 Гц.
  • Номинальное значение дифференциального отключающего тока IΔn или несколько таких значений, если это предусмотрено техническими характеристиками прибора.
  • Номинальная включающая и отключающая способность Im. Может быть нанесена и номинальная дифференциальная включающая и отключающая способность, если она отличается от стандартного значения.
  • Номинальная коммутационная способность Icn в амперах при возникновении коротких замыканий.

Существуют и другие характеристики, наносимые на корпус и подлежащие расшифровке. Все обозначения после установки УЗО должны четко просматриваться. Параметры некоторых устройств могут наносится на боковые и на задние поверхности. Они видны только перед установкой и заносятся в эксплуатационную документацию для последующего использования.

Что такое УЗО?

Для начала отвечу на этот элементарный вопрос. “УЗО” это аббревиатура, которая расшифровывается как “Устройство Защитного Отключения“. УЗО ещё называют так:

  • Выключатель дифференциальный (от этих слов происходит аббревиатура “ВД” в названии и на корпусе УЗО),
  • Выключатель дифференциального тока (ВДТ),
  • Устройство дифференциального тока,
  • Выключатель дифференциальной защиты,
  • Автоматический выключатель, управляемый дифференциальным током.

Из названия видно, что основные свойства этого устройства – различать (дифференцировать), выключать, защищать.

А если хотите узнать официальную информацию по УЗО, обратитесь к ГОСТ Р 51326.1-99.

Что лучше – дифавтомат или УЗО?

Это вопрос, вокруг которого до сих пор ходит множество споров. Он является вторым по популярности, среди пользователей сети интернет, после основного – как отличить УЗО от дифавтомата. Специалисты и домашние мастера разделились на 2 лагеря. Первые утверждают, что установка АВДТ проще, устройство занимает меньше места в щитке, что автоматически делает его более востребованным. Вторые, напротив, говорят, что в универсальности и заключается его проблема. Ведь при установке связки «УЗО/АВ» возможна замена лишь одного узла, в случае выхода его из строя, в то время как при поломке АВДТ приобретать придется более дорогостоящее оборудование целиком. К тому же возникает проблема с определением причины срабатывания. Непонятно, почему отключилась подача напряжения – вследствие перегрузки или утечки. Если же установлена связка, подобного вопроса не возникает.

Спорить на эту тему можно долго, но бывают случаи, когда иного выхода, чем установка АВДТ нет по причине отсутствия свободного модульного места на ДИН-рейке. В таких случаях вопрос «что лучше» отходит на второй план, уступая место практичности.

Ошибки при покупке

Главная ошибка при покупке дифавтомата – стремление обезопасить себя. В связи с чем потребители выбирают устройства с минимальным током защиты и перегрузки. В результате наблюдаются многочисленные ложные срабатывания.

Превышение тока отключения не гарантирует надежное отключение при высоких токах нагрузки.

Грамотный подбор параметров автоматики защиты обычно выполняют специалисты, которые также дают рекомендации по распределению электрических цепей и монтажу силового щита. Отсутствие должной квалификации не гарантирует нормальной защиты потребителей от нештатных ситуаций.

Маркировка

Пример реальной маркировки двухполюсного АВДТ (смотрите рисунок 6):

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока
Рис. 6. Маркировка двухполюсного АВДТ серии DS 202 (рисунок заимствован из книги автора Харечко Ю.В.)

На рисунке 6 обозначено:

  • 1 – товарный знак изготовителя;
  • 2 – серийный номер;
  • 3 – орган управления контрольного устройства АВДТ;
  • 4 – тип мгновенного расцепления С, номинальный ток 16 А;
  • 5 – номинальное напряжение 230 В;
  • 6 – номинальная коммутационная способность при коротком замыкании 6 000 А;
  • 7 – орган управления УДТ (отключенное положение);
  • 8 – обозначение АВДТ типа АС;
  • 9 – номинальный отключающий дифференциальный ток 0,03 А;
  • 10 – температура окружающего воздуха от – 25 до + 40 оС;
  • 11 – орган управления автоматического выключателя (отключенное положение).

Маркировка должна быть чётко видна после установки АВДТ. Если размеры устройств не позволяют разместить всю перечисленную информацию, то данные, указанные в п. 4, 7, 8 и 9 должны быть видны после их монтажа.

Разомкнутое (отключённое) положение устройства дифференциального тока, управляемого органом оперирования, перемещаемым вверх–вниз (вперёд–назад), должно обозначаться символом О (окружностью), замкнутое (включённое) его положение маркируется символом I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УДТ. Для обозначения включённого и отключённого положений УДТ допускается также использование дополнительных символов.

Выводы устройства дифференциального тока, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой «N».

Покажем еще один пример маркировки (рисунок 7):

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока
Рис. 7. Маркировка двухполюсного АВДТ серии DS 941 (рисунок заимствован из книги автора Харечко Ю.В.)

На рисунке 7 обозначено:

  • 1 – товарный знак изготовителя;
  • 2 – серийный номер;
  • 3 – орган управления контрольного устройства АВДТ;
  • 4 – тип мгновенного расцепления С, номинальный ток 16 А;
  • 5 – номинальная коммутационная способность при коротком замыкании 4 500 А;
  • 6 – температура окружающего воздуха от – 25 до + 40 оС;
  • 7 – номинальное напряжение 230 В;
  • 8 – орган управления АВДТ (отключенное положение);
  • 9 – обозначение АВДТ типа А;
  • 10 – номинальный отключающий дифференциальный ток 0,03 А.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.

Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Популярные статьи  Осцилятор для инвертора

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Автоматические выключатели АВВ серии S200

Автоматические выключатели этой серии служат для защиты цепей от возможных перегрузок и токов короткого замыкания в электрических линиях и кабелях различного назначения. Они могут монтироваться на стандартную DIN-рейку в электрических щитах, шкафах и боксах. Особенностью этих автоматических выключателей является то, что они имеют большую надежность и повышенную коммутационную способность. Также серия S200 отличается большим ассортиментом представленных устройств. Типоисполнения и технические характеристики серии автоматов S200:

  • • одновременное устройство электромагнитного и теплового расцепителя,
  • • количество полюсов имеет несколько вариаций: • с расцепителем на фазе и разрывом нейтрали при сработке (1+N или 3+N),
  • • с расцепителем в каждом полюсе ( 1 или 3 полюсные),
  • • с расцепителем в фазных проводах и нейтрали (2 или 4 полюсные).

• исполнения с различными характеристиками срабатывания (B, C, D, а также K и Z),
• исполнения с различными характеристиками предельной способности коммутации (25 кА, 15кА, 10кА, 6кА),
• наличие дополнительного контакта,
• возможность использования приставки DDA-200 для обеспечения дополнительной защиты от токов утечки.

Преимущества и недостатки

К положительным характеристикам дифавтоматов необходимо отнести следующие.

  • Повышается пожаробезопасность объектов — имеется защита от перегрева электропроводки.
  • Отсутствует необходимость установки УЗО, его функции выполняет интегрированное в дифах аналогичное устройство.
  • Занимает в щитке на вводе минимальное пространство, одномодульные блоки дифов все компактно монтируются на его DIN-рейку.
  • За счет уменьшения контактных групп прост в монтаже.

Имеются у прибора и отрицательные характеристики.

Многофункциональность создает проблемы в определении причины срабатывания — от короткого замыкания или от тока утечки. Далеко не все дифавтоматы снабжаются специальными индикаторами, назначение которых указывать обозначение критического фактора. Это усложняет нахождение, а следовательно, устранение неисправности поврежденного участка цепи.
Выход из строя одного из составляющих — автоматического выключателя или УЗО, приводит к замене всего, самого по себе недорогого устройства. Экономически установка раздельно УЗО и защитного автомата более выгодна.
Следует учитывать, что электронные дифавтоматы утрачивают работоспособность при обрыве нулевого провода

Внимание: при нахождении фазы под напряжением это может привести к удару человека электрическим током. Электромеханический вариант дифавтомата такого недостатка не имеет.

Характеристика срабатывания АВДТ

Как и обычный автоматический выключатель, АДВТ обладает времятоковой характеристикой срабатывания

– это диапазон срабатывания электромагнитной защиты.

Характеристика B

– выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим, либо отсутствующим пусковым повышением тока, например, в осветительных.Характеристика С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).Характеристика D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи. Также характеристиками АВДТ являются: базовое значение тока , в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, иноминальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Маркировка и характеристики дифавтоматов.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

  1. Марка дифавтомата
  2. Тип дифавтомата
  3. Номинальный ток и характеристика срабатывания: цифра обозначает номинальный ток в Амперах — максимальный ток при котором дифавтомат способен длительно работать без аварийного отключения цепи, буква обозначает характеристику срабатывания — определяет диапазон срабатывания защиты дифавтомата, а так же время за которое это срабатывание происходит. Подробнее о характеристиках срабатывания читайте здесь.
  4. ПКС— предельная отключающая способность дифавтомата. Данная цифра показывает максимальный ток короткого замыкания который способен отключить данный дифавтомат сохранив при этом свою работоспособность.
  5. Номинальное напряжение— напряжение при котором дифавтомат способен длительно работать не теряя свою работоспособность.
  6. Частота тока — частота тока сети на работу под которой рассчитан данный дифавтомат.
  7. Дифференциальный ток— минимальный ток утечки при котором дифавтомат произведет отключение электрической цепи (указывается в миллиамперах);
  8. Кнопка «ТЕСТ» — кнопка проверки работоспособности дифавтомата, при нажатии на нее дифавтомат должен отключать электрическую цепь.
  9. Кнопка «ВОЗВРАТ» — кнопка «выскакивает» при срабатывании дифавтомата и до ее возврата в исходное положение, путем нажатия на нее, дифавтомат повторно не включается.
Популярные статьи  Индивидуальные средства защиты от поражения электрическим током

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.

Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Подключение автомата

Подключение устройства происходит в разрыв электрической сети, путём зажатия электрических проводов в специальных клеммах устройства. Обычно само устройство устанавливается в щитке на DIN-рейку. При этом нужно понимать, что к устройству подключается только нейтральный и фазовый провод лишь того ответвления, которое защищается. Например, нельзя объединять нейтральные провода различных цепей.

Вот как выглядит рекомендация по подключению фирмы abb:

  1. Дифференциальный автомат устанавливается выше линии электросети, на DIN-рейку, c возможностью свободного доступа к нему.

  2. Провода коммутируются последовательно. Кабели разных цепей соединять запрещено. В случае такого подсоединения селективная схема работать не будет.
  3. Металлические выводы заземлить.
  4. После выполнения монтажа проверить работоспособность нажатием контрольной кнопки.

Отличие селективной схемы подключения от неселективной схемы в том, что при нарушениях в работе отключается только аварийная цепь, а другие остаются в функциональном состоянии. Маркируются селективные устройства буквой S.

Например, селективная система подключения — это один селективный дифавтомат для общей группы из трёх устройств и три дифавтомата на различное оборудование. Если произойдёт авария на любом одном устройстве, то сработает только его защита, а остальные два прибора продолжат работать. В то время как при использовании неселективного автомата выключатся все устройства.

Стоит ли выбирать

Разобравшись с классификацией дифавтоматов по различным характеристикам, можно приступать к выбору необходимого для данной цепи устройства. Но на этом выбор прибора не заканчивается.

Теперь важно понять, а нужен ли автоматический выключатель дифференциального тока вообще, а может, стоит заменить его на два различных прибора: автоматический выключатель и устройство защитного отключения. Первое, цена дифавтомата больше стоимости автоматического выключателя и устройства защитного отключения

Это справедливо, если сравнивать приборы одного производителя

Первое, цена дифавтомата больше стоимости автоматического выключателя и устройства защитного отключения. Это справедливо, если сравнивать приборы одного производителя.

Второй момент связан с тем, что при срабатывании дифавтомата невозможно понять причину отключения. Было ли это короткое замыкание или пробой изоляции. Соответственно и дальнейшие действия тоже становятся неясными.

И третье, все когда-нибудь выходит из строя. В случае с дифавтоматом, придется менять весь прибор. В случае с двумя устройствами, достаточно заменить один.

Кстати, чем сложнее устройство, тем менее оно надежно. Только учтя все преимущества и недостатки, можно сделать правильный выбор.

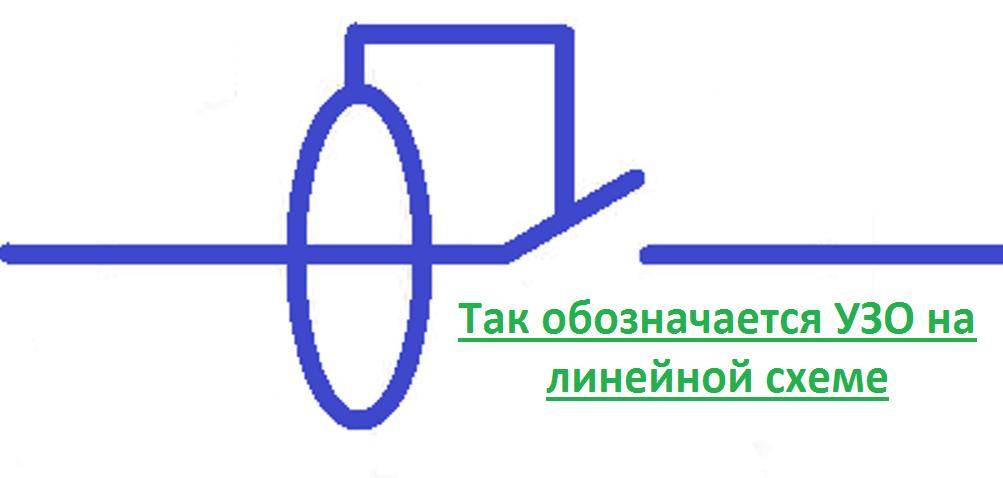

УЗО и дифавтомат: обозначение на схеме

Довольно странно, но по поводу того, как должно выглядеть на схеме устройство защитного отключения, ГОСТ никаких разъяснений не дает. Чаще всего каждый электромонтер отмечает подобное устройство по-своему. С годами выработалось определенное общепринятое изображение (его можно увидеть ниже), которое используется с определенными отклонениями

Даже если обратить внимание на сами устройства, схематические изображения на корпусах приборов разных брендов отличаются

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

Для обозначения автоматического выключателя дифференциального тока ГОСТом также не предусмотрено определенных правил. Подобное упущение вызывает массу проблем чтения схем в результате недопонимания – ведь каждый электромонтер считает, что выполненное им изображение и есть единственно правильное. Ниже можно ознакомиться с общепринятым изображением. Не факт, что в попавшей в руки схеме оно будет абсолютно идентичным, но общее уловить будет можно. Это немного облегчит понимание того, что именно установлено в том или ином распределительном шкафу.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

После ознакомления с общепринятыми схематическими изображениями становится понятно, как отличить УЗО от дифавтомата при чтении проектов.

Популярные среди потребителей производители защитных устройств

Количество фирм, предлагающих подобную продукцию на прилавках российских магазинов, неуклонно растет. Однако молодым маркам сложно занять свою нишу на рынке электроприборов. Среди потребителей популярны бренды, которые не первый год производят защитное оборудование и уже успели себя зарекомендовать с хорошей стороны, благодаря качеству и безотказности продукции. Одной из таких марок можно назвать АВВ. Фирма эта давно известна российскому покупателю, к ее продукции люди относятся с доверием. Благодаря этому УЗО и дифавтоматы ABB не залеживаются на прилавках.

Удивляет только ценовая политика итальянцев, которые и производят изделия под этим брендом. Стоимость устройств с практически идентичными характеристиками может значительно отличаться. Для сравнения возьмем 2 дифавтомата ABB с номинальной токовой нагрузкой 16 А и срабатыванием при утечке 30 мА. Цена устройств составляет (по моделям):

  • DS901 – 1600 руб.
  • DS201 – 5100 руб.

Но в конечном итоге решать, что приобрести, домашнему мастеру.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

Технические характеристики

Ниже приведу некоторые основные технические характеристики АВДТ:

1. Номинальное напряжение Un двухполюсных АВДТ обычно равно 230 В, трех- и четырехполюсных – 400 В.

2. Предпочтительными значениями номинального тока In являются: 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125 А (согласно п. 5.3.2. ).

Выпускаемые АВДТ (с номинальным током до 32 А) обычно относятся к токоограничивающим устройствам защиты от сверхтока, которые характеризуются очень малым временем отключения токов короткого замыкания. Действующее значение тока короткого замыкания в течение такого малого промежутка времени не успевает достичь своего максимального значения.

3. Номинальный отключающий дифференциальный ток IΔn АВДТ может быть равным 6, 10, 30, 100, 300 и 500 мА (согласно п. 5.3.3. ).

АВДТ в большинстве случаев имеют номинальный отключающий дифференциальный ток IΔn, равный 10 или 30 мА (АВДТ с IΔn = 30 мА являются наиболее распространенными изделиями). Их используют для дополнительной защиты от поражения электрическим током. АВДТ общего применения с IΔn, равным 100 и 300 мА, выпускают в меньших количествах.

4. Стандартные значения номинальной наибольшей отключающей способности до 10000 А: 1500, 3000, 4500, 6000, 10000 А (согласно п. 5.3.6 ).

Для значений свыше 10000 А до 25000 А включительно предпочтительными значениями являются 15000 А и 20000 А.

Номинальная коммутационная способность при коротком замыкании большинства выпускаемых АВДТ обычно равна 4500, 6000 или 10000 А.

5. Стандартные значения номинальной частоты: 50, 60 Гц и 50/60 Гц (п. 5.3.5 ).

Один АВДТ может быть рассчитан на несколько значений номинальной частоты.

Автоматические выключатели, управляемые дифференциальным током, со встроенной защитой от сверхтока предназначены для использования в электрических цепях переменного тока частотой 50 и 60 Гц. Некоторые специальные АВДТ могут работать при более высокой номинальной частоте, например – 400 Гц.

Примерная номенклатура АВДТ общего применения, серийно выпускаемых различными фирмами в соответствии с требованиями стандарта ГОСТ IEC 61009-1-2020, приведена ниже в таблице. Модификации АВДТ о. Знак «–» означает, что АВДТ с указанными характеристиками, как правило, не производят.

Популярные статьи  Можно ли подключить инвертор к аккумулятору, сделав вечный двигатель?
Таблица 1: Примерная номенклатура АВДТ общего применения типа АС и типа А (таблица из книги автора Харечко Ю.В.)
In, А IΔn, мА Двухполюсные АВДТ Четырехполюсные АВДТ
6, 10, 13, 16 10 +
6, 10, 13, 16, 20, 25, 32, 40, 50, 63 30 + +
100 + +
300 + +

Схемы подключения дифавтомата.

Подключение дифавтомата без заземления осуществляется по одной из следующих схем:

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

Подключение дифавтомата с заземлением осуществляется по одной из следующих схем:

При системе ТN-C-S (когда нулевой проводник разделяется на нулевой рабочий и нулевой защитный):

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

Подключение дифавтомата в трехпроводную однофазную и пятипроводную трехфазную электросеть, (так называемая система TN-S (когда нулевой рабочий и нулевой защитный проводники разделены):

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

ВАЖНО! В зоне действия дифавтомата нельзя объединять нулевой защитный (провод заземления) и нулевой рабочий проводники! Другими словами нельзя в схеме, после установленного дифавтомата, соединять между собой рабочий ноль (синий провод на схеме) и провод заземления (зеленый провод на схеме)

Обозначение дифавтомата в условном виде на однолинейной схеме

«Правила технической эксплуатации электроустановок потребителей» регламентируют создание технической документации максимально удобной в работе. Одной из них является однолинейная схема в упрощенном виде отображающая соединения силовых линий, распределительных пунктов и расположение других электрических элементов. Так вот, обозначения дифавтомата на схеме, соответствующего нормативной документации нет. С молчаливого согласия пользователей они обозначаются следующим образом:

Буквенное обозначение дифференциального автомата на схеме —  в виде латинских букв QF.

Дифавтоматы и выполняемые ими функции

Подобные устройства являются универсальными. Они объединили в себе функции устройств защитного отключения и автоматических выключателей. Конечно, стоимость их немного выше, однако иногда иного выхода, чем установка АВДТ, просто нет. Дело в том, что связка «УЗО/АВ» занимает на ДИН-рейке в распределительном шкафу 3 модульных места, в то время как дифавтомат, не требующий дополнительной защиты, всего 2. Сегодня появились и более миниатюрные устройства подобного типа. Их габариты равны размерам однополюсного автомата, однако, судя по отзывам пользователей, срок их службы значительно меньше, чем у полноценных АВДТ.

Получается, что установить дифавтомат вместо УЗО довольно просто – эти действия не требуют приобретения дополнительного оборудования. А вот если был изначально установлен АВДТ, то приобретая устройство защитного отключения, придется потратиться и на АВ, который будет его защищать от перегрузок сети и коротких замыканий.

Расшифровка маркировки

Маркировка наносится на корпус УЗО, что делает выбор нужной модели более удобным и легким. В первую очередь, указывается производитель, но там есть и другая важная информация:

  • «УЗО» или «ВД» — означает, что это устройство защитного отключения;
  • 16А – максимальный ток, на который рассчитаны контакты изделия и другие внутренние элементы;
  • In 30mA – ток утечки, при котором сработает УЗО;
  • 230В и 50Гц – напряжение и частота, при которых работает агрегат;
  • S — УЗО селективное;
  • знак «~» — это означает, что устройство срабатывает на утечки переменного тока.

Кроме того, имеются надписи около каждого контакта для правильного подключения УЗО:

  • N (сверху) – на этот контакт заводится приходящий нулевой проводник;
  • 1(сверху) – сюда подсоединяется приходящий фазный проводник;
  • 2 (снизу) – в это место подсоединяется фазный проводник, отходящий на нагрузку;
  • N (снизу) или отсутствие буквы – подключается нулевой проводник, отходящий на нагрузку.

Чтобы выбрать УЗО, которое идеально подойдет именно для вашей электросети, необходимо детально разобраться в маркировке, пусть эта задача весьма кропотлива и утомительна.

Виды и типы

Современные производители предлагают самые разные виды и типы УЗО. Два самых популярных типа агрегатов по своему внутреннему исполнению на рынке электротоваров – это электромеханические (не зависят от силы тока) и электронные (зависят). Также выделяют селективные и противопожарные устройства.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

Электромеханическое

Электромеханические УЗО широко популярны в использовании и применяются в электрических цепях переменного тока. Чем это вызвано? Тем, что при обнаружении утечки такое устройство сработает, предотвратив печальные последствия даже при самом мизерном напряжении.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

Такой тип УЗО во многих странах считается эталоном качества и тем, которое обязательно к повсеместному использованию. Немудрено, ведь такое УЗО будет работоспособным даже при отсутствии нуля в сети и может спасти чью-то жизнь.

Электронное

Такие УЗО легко найти на любом строительном рынке. Разница их от электромеханических в наличии внутри платы с усилителем, для работы которой необходимо питание.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

Однако у таких УЗО, как уже было сказано, есть огромный недостаток – не факт, что они сработают при утечке тока (все зависит от напряжения в сети). Если отгорел ноль, а фаза осталась, то риск поражения током никуда не девается.

Селективное

Главное отличие селективного УЗО от «собратьев» — наличие в схеме функции выдержки времени отключения цепи, которой питается нагрузка, т.е. селективности. Зачастую этот параметр не превышает 40 мс. Из этого мы делаем вывод, что селективные приборы не годятся для защиты от поражения при непосредственном прикосновении.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока

Ещё одной особенностью селективных агрегатов является хорошая устойчивость по реакции на скачки тока и напряжения (вероятность ложных срабатываний почти нулевая).

Противопожарное

Как следует из названия, такие УЗО используются в системах электроснабжения квартир и домов для предотвращения возгораний. Однако защитить человека они не в состоянии так как ток утечки, на который они рассчитаны равен 100 или 300 мА.

Обычно эти агрегаты устанавливаются в щитах учета или в этажных распределительных щитах. Их основная задача:

  • защита вводного кабеля;
  • защиты линий потребителей, в которых дифференциальная защита не установлена;
  • как дополнительная ступень защиты (если стоящий ниже него аппарат вдруг не сработал).

Количество полюсов

Так как УЗО работает на сравнении токов, которые проникают сквозь дифференциальный орган, то численность полюсов у агрегата совпадает с числом токоведущих проводников. В некоторых случаях УЗО дозволено использовать с 4-мя полюсами для работы в двух- или трехпроводной сети.

При этом не забудьте оставить в запасе свободные полюса фаз. Агрегат будет благополучно делать свое дело не полностью, а частично, что, в общем-то, невыгодно с финансовой точки зрения, но возможно.

АВДТ: автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтокаWatch this video on YouTube

Устройство

Устройство УЗО предполагает наличие:

  • датчика утечки;
  • поляризованного магнитного реле.

В основе действия прибора лежат законы, основывающиеся на входящей и выходящей электроэнергии в замкнутых цепях с предельно большими нагрузками. Это свидетельствует о том, что у тока должно быть только одно значение, вне зависимости от фазы прохождения.

Внутри устройства находятся три магнитные катушки. Через первую проходит фаза, через вторую нуль. Ток создает магнитные поля на входе и на выходе катушек прибора.

Если все работает, как должно, взаимные поля уничтожают друг друга. Если на одной из катушек происходит нарушение баланса, то есть образуется утечка тока, то это приведёт к действию третей катушки, имеющей реле для отключения питания.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
