Выключатель-разъединитель представляет собой гибридный коммутационный аппарат, который объединяет в одном корпусе функции выключателя нагрузки и разъединителя. Проектировщики, изучающие особенности подобных устройств на странице, посвящённой высоковольтной коммутационной аппаратуре, нередко отмечают, что именно этот класс оборудования позволяет заметно сократить габариты ячейки и упростить схему первичных соединений. В отличие от классической пары «разъединитель плюс выключатель», рассматриваемый аппарат способен коммутировать рабочие токи, а в ряде исполнений — и токи короткого замыкания, сохраняя при этом видимый разрыв цепи и возможность заземления отключённого участка. Ключевая идея конструкции заключается в том, что один и тот же подвижный контакт решает две задачи: гасит электрическую дугу в дугогасительной камере и образует видимый разрыв в воздухе после отключения. Такое совмещение требует тщательно выверенной кинематики — главные и дугогасительные контакты размыкаются не одновременно, что обеспечивает перенос дуги на дугогасительные рога и последующее её гашение без глубокого подгара рабочих поверхностей.
Место аппарата в коммутационной иерархии
В распределительных устройствах среднего напряжения выключатель-разъединитель чаще всего занимает позицию головного аппарата присоединения: он коммутирует кабельный ввод, шинный мост или обмотку силового трансформатора. Его номинальный ток и номинальное напряжение выбираются исходя из расчётной нагрузки присоединения, а отключающая способность — по максимальному току короткого замыкания в точке установки. Аппарат может работать как в составе комплектных распределительных устройств (КРУ) с выкатными элементами, так и в камерах сборных одностороннего обслуживания (КСО), где он монтируется стационарно. Существенное преимущество гибридной схемы — отсутствие промежуточного звена между разъединителем и выключателем, что снижает число контактных соединений и, соответственно, количество точек возможного нагрева.
Отдельного внимания заслуживает вопрос селективности. Поскольку аппарат совмещает функции двух устройств, его время-токовые характеристики должны быть согласованы с защитой вышестоящего и нижестоящего уровней. При коротком замыкании на отходящей линии аппарат не должен отключаться раньше, чем сработает защита повреждённого присоединения, иначе нарушится избирательность работы сети. Для этого в приводе и расцепителях предусматриваются регулировки, а в схемах релейной защиты и автоматики (РЗА) — соответствующие выдержки времени.
Конструктивные особенности и дугогасительные системы
Основой любого выключателя-разъединителя является контактная система, состоящая из подвижных и неподвижных контактов, а также дугогасительного устройства. Именно от эффективности гашения дуги зависят коммутационный ресурс, уровень коммутационных перенапряжений и надёжность работы аппарата в целом. На практике применяются несколько принципиально разных подходов к дугогашению, и каждый из них накладывает отпечаток на конструкцию корпуса, изоляции и привода.
Вакуумные камеры
В аппаратах на среднее напряжение до 35 кВ доминирует вакуумная дугогасительная камера. Размыкание контактов в глубоком вакууме обеспечивает исключительно быстрое восстановление электрической прочности промежутка и минимальную энергию дуги. Такая камера практически не требует обслуживания, обладает высоким механическим и коммутационным ресурсом, а также допускает большое число циклов включения-отключения без замены элементов. Изоляция корпуса при этом выполняется из эпоксидного компаунда, который одновременно служит и несущей конструкцией, и барьером для токоведущих частей. Слабое место вакуумных камер — склонность к перенапряжениям при отключении малых индуктивных токов, поэтому в схемах нередко устанавливают ограничители перенапряжений.
Элегаз и автогазовое дутьё
В более высоковольтных и мощных исполнениях применяется элегаз (SF6) либо автогазовое дутьё. В элегазовом аппарате дуга гасится потоком газа, обладающего высокой электрической прочностью и отличными дугогасящими свойствами. Автогазовое дутьё использует энергию самой дуги: под её воздействием изоляционный материал выделяет газ, который интенсивно обдувает ствол дуги и способствует её обрыву при переходе тока через нуль. Такие системы сложнее в производстве, чувствительнее к герметичности и требуют контроля влажности газа, однако они позволяют коммутировать значительные токи и обеспечивают высокую термическую стойкость.
Трёхпозиционное исполнение и заземление
Многие современные модели выполняются трёхпозиционными: подвижный контакт может занимать положение «включено», «отключено» и «заземлено». Это решение radically упрощает схему ячейки, поскольку отдельный заземляющий разъединитель становится ненужным. Ниже перечислены основные особенности трёхпозиционного исполнения.
- Совмещение коммутационного и заземляющего узлов в едином корпусе снижает металлоёмкость ячейки и число механических блокировок.
- Положение заземления обеспечивает видимый разрыв со стороны питающей линии и безопасное производство работ на отходящем присоединении.
- Механическая блокировка исключает одновременное включение на заземление и на рабочий ток, а также случайную подачу напряжения на заземлённый участок.
- Индикация положения выполняется как механическими указателями, так и блок-контактами, передающими сигнал в цепь телемеханики.
- Привод трёхпозиционного аппарата обычно имеет два независимых канала управления — для коммутации и для заземления.
Приводы, управление и блокировки

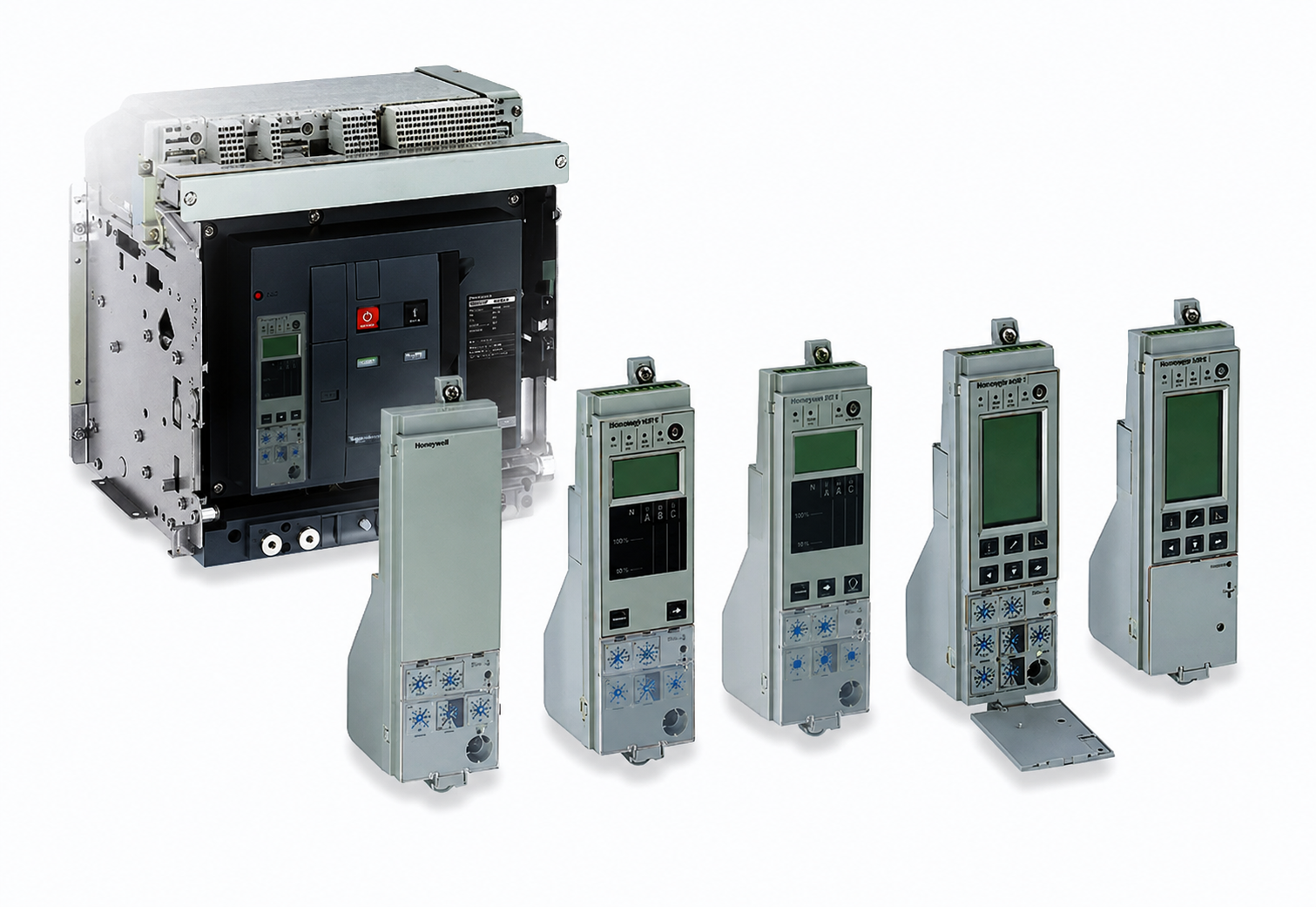

Привод выключателя-разъединителя — это отдельный узел, от которого зависит быстродействие и надёжность отключения. Наибольшее распространение получили пружинные и пружинно-моторные приводы: энергия взведённой пружины обеспечивает быстрое размыкание контактов независимо от действий оператора. В аппаратах с дистанционным управлением применяются электромагнитные и мотор-приводы, позволяющие выполнять операции с пульта, из шкафа управления или по команде телемеханики. Для защиты от аварийных режимов служат расцепители: независимый расцепитель отключает аппарат по внешнему сигналу, максимальный — при сверхтоке, шунтовой — по команде оператора или автоматики.
Важную роль играют вспомогательные контакты и блок-контакты, которые сигнализируют о положении аппарата и участвуют в схемах АВР, АПВ и взаимной блокировки. Не менее значима механическая блокировка между выключателем-разъединителем, заземляющим ножом и дверцами отсека: она физически препятствует ошибочным действиям персонала. В современных ячейках к этому добавляются электромагнитные блокировки с ключами-бирками и логические блокировки на микропроцессорной базе.
Параметры выбора и эксплуатационные ограничения
При подборе аппарата инженер оперирует набором номинальных и проверочных параметров. Ниже приведён перечень ключевых характеристик, которые анализируются в первую очередь.
- Номинальное напряжение и номинальный ток длительного режима, включая допустимый перегруз по нагреву.
- Номинальный ток отключения и электродинамическая стойкость при сквозном токе короткого замыкания.
- Термическая стойкость, выраженная током и временем допустимого воздействия, а также коммутационный и механический ресурс.
- Быстродействие аппарата и собственное время отключения, влияющие на выбор уставок РЗА.
- Условия окружающей среды: температура, влажность, загрязнение изоляции, сейсмические нагрузки.
- Степень защиты оболочки, климатическое исполнение и категория размещения по нормативной документации.
Не следует забывать и об ограничениях. Гибридный аппарат чувствителен к качеству монтажа токоведущих частей: ослабление болтового соединения приводит к локальному перегреву и ускоренному старению изоляции. При частых коммутациях с большими токами наблюдается эрозия контактов и рост переходного сопротивления, что требует периодического контроля. Кроме того, в схемах с преобладанием ёмкостной нагрузки возможны коммутационные перенапряжения, для борьбы с которыми применяют ограничители и специальные демпфирующие устройства.
Обслуживание и диагностика
Эксплуатация выключателей-разъединителей строится на планово-предупредительной основе и дополняется диагностикой под напряжением. Регулярно проверяются состояние контактных поверхностей, усилие нажатия в розеточных контактах, ход подвижных частей и работа привода. Тепловизионное обследование позволяет выявить локальные нагревы на ранней стадии, а измерение переходного сопротивления контактов — оценить степень их износа. Для вакуумных камер контролируют целостность сильфонного узла и уровень вакуума косвенными методами, для элегазовых — давление и влажность газа.
Особое внимание уделяется механическим блокировкам и цепям управления: залипание расцепителя, обрыв в цепи блок-контакта или потеря питания привода способны привести к отказу аппарата в ответственный момент. Современные решения оснащаются системами самодиагностики, которые фиксируют число операций, время срабатывания и отклонения параметров, передавая данные в системы мониторинга.
Заключение
Выключатель-разъединитель остаётся востребованным решением для построения компактных и надёжных распределительных устройств. Его преимущества — совмещение функций, видимый разрыв, возможность заземления и высокая степень готовности к автоматизированному управлению. Грамотный выбор по номиналам, корректная настройка приводов и своевременная диагностика позволяют аппарату отрабатывать весь заявленный ресурс без аварийных отказов и лишних эксплуатационных затрат.
