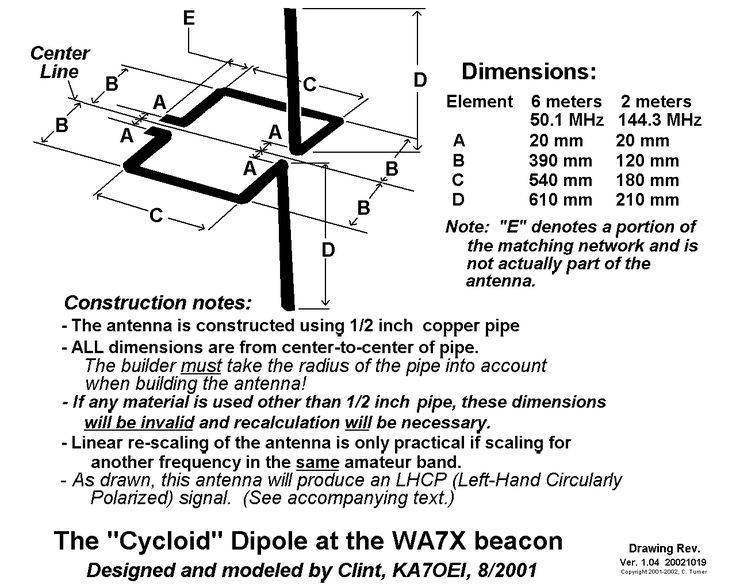

Антенна для радио

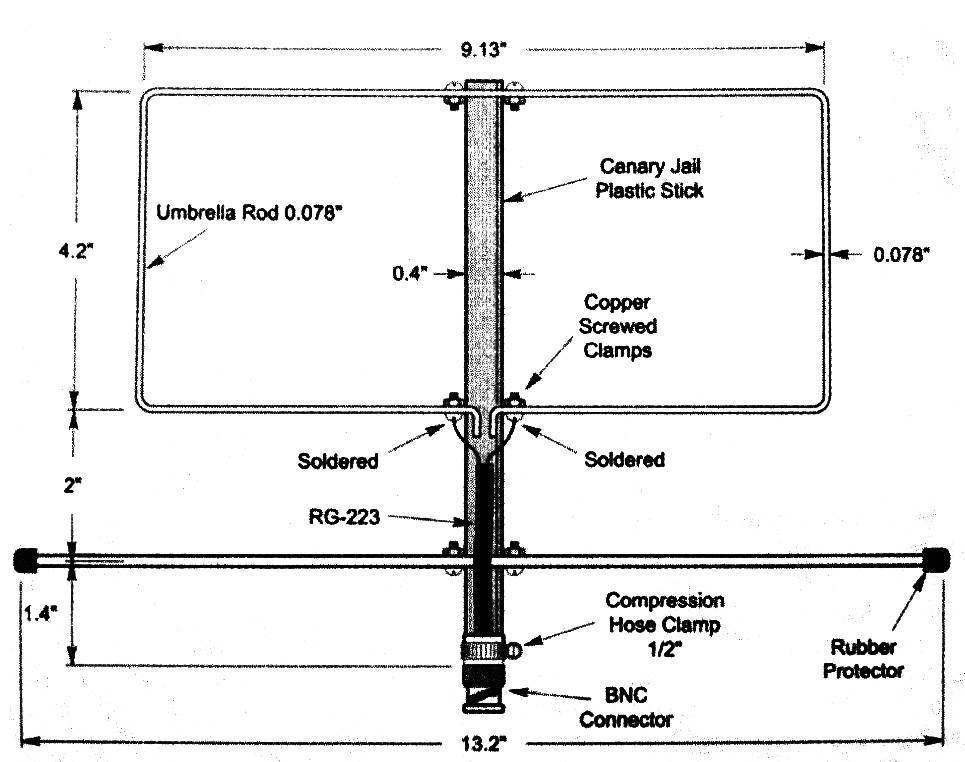

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Антенна для FM и УКВ диапазонов

Указанные диапазоны пересекаются, однако на практике принято выделять старый советский и новый европейский. Первый пролегает ниже 74 МГц, второй – выше 88 МГц. Антенна для этих диапазонов может быть изготовлена элементарно из обычной фольги. Размеры будут разные. Для этого понадобится небольшая квадратная плоская доска. Начнем с FM-диапазона, потом плавно перейдем на УКВ.

Берем плашку размером 15х15 см. Понадобится фольга 13х13 см. Допускается спаять из двух или более частей меньшего размера. Составим нужную фигуру полосками толщиной 15 мм. А как – сейчас расскажем:

  1. Во взятой фольге посредине вырезается квадратное отверстие стороной 10 см. Получится ровная рамка толщиной 15 мм, которую склеим из полосок.
  2. Посредине внизу вырезается тонкий кусок, 3 мм шириной.
  3. Теперь фигура наклеивается на доску для прочности.

Подключаем кабель РК – 50 следующим образом:

  1. Припаиваем центральную жилу самодельной антенны для радио в правой нижней части. Посередине полоски напротив правого края вырезанной части.
  2. Экран напаивается также посредине, левее на 25 мм.

Для диапазона УКВ меняются размеры:

  1. Сторона плашки – 18 см.
  2. Сторона внешнего квадрата – 15,5 см.
  3. Толщина – 18 мм.
  4. Расстояние между контактами 4 см.

Наш рассказ окончен о том, как сделать антенну для радиоприемника своими руками из подручных материалов. Некоторые конструкции хороши для дачи, на природе, другие пригодятся в транспорте. А для карманного использования припаивается кусочек проволоки к разъему. Об этом тоже вскользь упомянули. Владельцы дорогих телевизоров, обходящие стороной портал ВашТехник, покупают недешевое оборудование, забывая: самодельные конструкции экономят массу времени, сил, массу тела…

Хотим напомнить – статьи тематические низкого качества, не блещут профессионализмом. Для настройки реальных антенн нужны специальные приборы. Каждое устройство сделает прием лучше. Новоиспеченный конструктив может именоваться антенной для радиоприемника, сделанной своими руками.

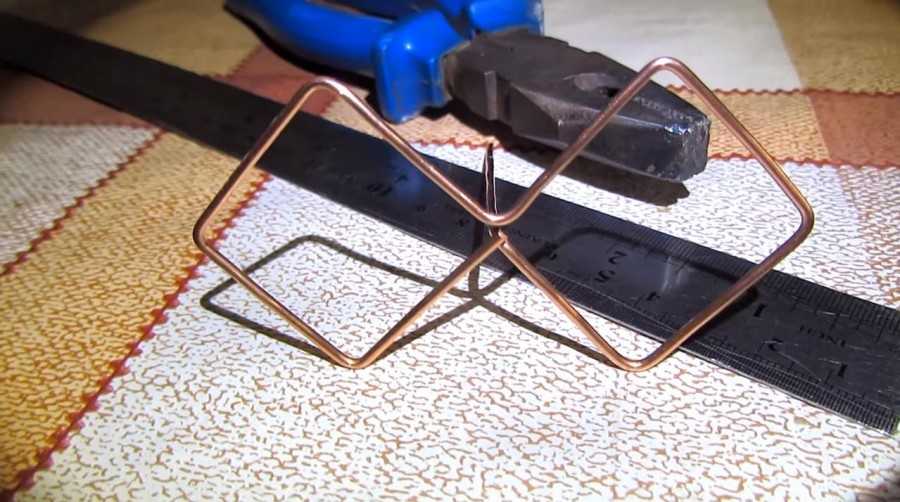

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

  • директора;
  • вибратора – именно с него снимается принятый сигнал;
  • рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

  1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
  2. Стыки спаиваются между собой.
  3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

  • Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
  • Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
  • Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

  • Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
  • Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
  • Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Комнатная ДМВ Антенна своими руками. Типы телевизионных антенн

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

  • Внутренние – расположенные сверху или рядом с телевизором;
  • Наружные – установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

  • Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
  • Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

  • МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
  • ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
  • Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

  • Во-первых, наличию большого количества вышек;
  • Во-вторых, способностью больших объектов отражать сигнал.

Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество TV-сигнала.

Изделия промышленного изготовления

Сегодня можно выбрать FM-антенну для музыкального центра из большого ассортимента товаров. Большая часть из них предназначена для размещения в помещении (комнате).

Изделия чаще всего представляют собой полуволновые диполи, эргономичные прямоугольные рамки, вертикальные телескопические штыри с возможностью ручного изменения длины вибратора. Встречаются активные FM-антенны для музыкального центра. Их применение в условиях жилого помещения чаще всего приводит к усилению многочисленных переотраженных сигналов.

Для приема FM-радиостанций в условиях сельской местности или дачи предпочтение следует отдавать узконаправленным многоэлементным активным антеннам типа «волновой канал». Они представлены не так широко и их цена может достигать нескольких тысяч рублей.

ТВ-антенна для дачи. Антенна на дачу для телевизора

Дельта H1381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

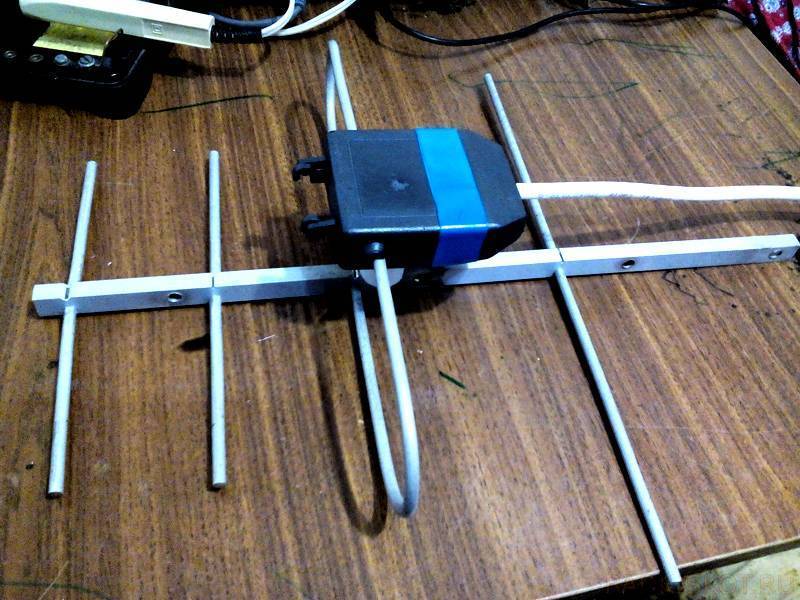

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная  антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в  децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном  случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

Если бы проводился рейтинг ТВ антенн, то пожалуй я бы отдал первое место фирме «Дельта». Лучшими считаю их по праву, так как обеспечивают не только большее усиление, но и качество.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

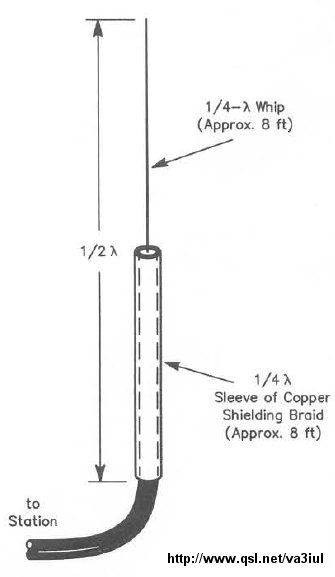

Четвертьволновый вибратор приема радиовещания

IPhone требует наличия сопротивления 50 Ом. Придется сделать четвертьволновый вибратор на частоту из кабеля РК – 50. Теоретически нельзя, часть мощности теряется, но попробуем:

Антенна для радио

  1. С кабеля РА – 50 снимаются оплетка, изоляция длиной 37,5 см.
  2. Второй конец оснастите стыковочным разъемом, припаяйте конструкцию к нужным контактам.

Самодельная антенна для радио готова! Сделаете антенны FM-диапазона, цифрового телевидения. Длина среза оплетки, изоляции определена частотой канала. Не понадобится преимущественно согласующего устройства. Для ловли радиовещания провод висит вертикально; телевещания – горизонтально. Предопределено типом линейной поляризации волн.

Принцип работы и конструкция приемных антенн

Основа их работы — коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

  • Плоские. Рассчитаны на поиск сигнала в горизонтальном направлении. Они более просты в конструкции и изготовление этих телевизионных антенн дешевле по затратам. Круговой охват по горизонту в 99% случаев гарантирует получение качественного сигнала.
  • Широкие. Ищут сигнал в горизонтальной и вертикальной плоскости. Работают в двух плоскостях и ведут сферический поиск сигнала. Они дорогие в цене и включают больше изделий, но гарантируют надежную работу там, где не справляются плоские антенны (горная местность).

Кроме направления приемной антенны важен и другой показатель — КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

Радиопередатчики






В статье рассмотрена схема маломощного FM передатчика. У вас есть возможность сделать этот FM передатчик своими руками. При питании от источника 9 В радиус действия около 45 метров, а при 12 В, FM трансмиттер увеличит радиус действия до 60 метров. Следует отметить, что этот FM передатчик вряд ли получится использовать, как электронный жучок.

Но скорее всего, он будет полезен автолюбителям, еще не готовым заменить свою штатную аудиосистему, но имеющих современный мобильный телефон и желающих прослушивать свои любимые композиции с мобильного телефона через штатный FM приемник автомобиля. Или в качестве радио-няни.

Схема передатчика FM:

Пояснения по схеме FM передатчика:

Катушки L1 и L2 представляют собой 5 витков эмалированного провода сечением 0,08 мм2, намотанной на сердечнике диаметром около 4 мм. В качестве такого сердечника можно использовать подходящий стержень от шариковой ручки. После намотки аккуратно снимите получившуюся катушку со стержня и установите на плату, чтобы не погнуть витки.

Подстройка частоты выполняется конденсатором C5. Этот передатчик работает на нормальных частот вещания (88 — 108 MHz).

Допускается замена транзисторов VT1 и VT2 на аналогичные, например, на 2N3904.

Вы можете использовать резисторы мощностью 0,25 Вт, установив их вертикально, вместо резисторов 0,125 Вт.

Конденсатор С3 может быть взят 0,01 мкФ.

После изготовления FM передатчика своими руками, проверьте необходимость наличия антенны, возможно, она и не потребуется для работы.

Если вы желаете использовать рассмотренную схему передатчика FM в качестве радио-няни, то на место аудио-входа необходимо установить микрофон.

Здесь Ваше мнение имеет значение

 —
 поставьте вашу оценку (оценили — 17 раз)


  • 68




Смотри также:


  • Простой FM передатчик своими руками
  • FM микро передатчик для ноутбука или звуковой карты компьютера. (USB FM TX …
  • Антенный усилитель — разветвитель
  • Простой приемник прямого усиления на КР174УН23
  • Радиопередатчик с ЧМ в УКВ диапазоне частот 61 — 73 (88 -100) МГц
  • УКВ ЧМ передатчик с дальностью действия до 300м
  • Простая самодельная рация
  • Передатчик на лампе 6Н3П. (1 — 1,5 Вт)
  • Схема двухтактного передатчика повышенной мощности (27 — 28 мГц)
  • Простой четырехламповый супергетеродин
  • Одноламповый приемник начинающего радиолюбителя
  • Закон Ома, формула
  • Мой любимый жучок
  • Передатчик-радиомикрофон 66..74 МГц. Дальность — 25м
  • Простейший передатчик начинающего коротковолновика


Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

Назначение:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.

Способ установки антенн на авто:

  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

По месту размещения:

  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).

Типу усиления:

  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема

Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество

Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Самодельные антенны для приема ЦТВ

На территории Российской Федерации претворение в жизнь федеральной программы цифрового вещания в 2019 году ознаменовалось введением в строй двух мультиплексов с полностью бесплатным государственным пакетом из 20 телеканалов и 3 радиопрограмм. Каналы не зашифрованы, они передаются в открытом виде в дециметровом диапазоне волн. То есть для качественного приема цифрового общественного телевидения подойдет любая антенна, работающая в диапазоне ДМВ.

В радиотехнической литературе описано множество приемных конструкций для ДМВ диапазона. Большинство из них будет прекрасно принимать и современное цифровое телевидение. Описанные далее популярные устройства, изготовить которые может каждый своими руками, имеют следующие характеристики:

Вариант конструкции Коэффициент усиления, дБ Дальность приема без усиления, км Дальность приема с усилителем, км Рабочий диапазон, МГц
Петля из кабеля 0 – 3 15 15 440–800
Антенна из алюминиевых банок 3 – 5 15 40 470 – 622
«Бабочка» 5 – 11 20 70 от 300 МГц
«Тройной квадрат 9 15 60 300 МГц и выше
Антенна Харченко 5 – 6 10 50 от 300 МГц
Логопериодическая антенна 8 – 12 30 100 более 300 МГц

Конечно, это далеко не все конструкции приемных антенн для цифрового телевидения, которые можно сделать в домашних условиях. Существует огромное число альтернативных вариантов, но большинству из них присущи определенные недостатки:

  • они технически сложные для повторения;
  • эффективность не слишком высокая (низкий коэффициент усиления);
  • слишком узкая полоса приема (требуются высокая точность изготовления и настройка);
  • необходимы дорогостоящие (дефицитные) материалы и компоненты.

Разновидности антенн

Любой прибор, принимающий радиоволны, имеет порог чувствительности. Если получаемый сигнал ниже его, громкость звука и его качество будут желать лучшего. Радиоволна слабеет при значительном удалении от передающей станции или из-за ухудшения погоды. Особенно актуально это для фм и укв диапазонов из-за особенностей передачи волн. Для преодоления этих затруднений, усиления и улучшения качества сигнала любому радио нужна антенна. Их конструктивные особенности и размеры определяются диапазоном приемника: встречаются многокилограммовые антенны с покрытием тысячи кв. км и простые домашние самоделки в виде проволоки над землей.

Все многообразие антенн для радиостанций подразделяется на направленные и ненаправленные, а также на мобильные и стационарные. Направленные работают по принципу соединения точки с точкой или точки с множеством точек в пределах 50-100 метров. Ненаправленные имеют покрытие по всей площади вокруг.

Также различают такие антенны для радио, как:

  • Стержневые – в виде обычного стержня или закругленной формы;
  • Проволковые – изогнутые в различных необходимых положениях;
  • На некогда модных бумбоксах и музцентрах можно встретить антенны телескопические – складывающиеся конструкции из металлических стержней, напоминающие телескопы;

Телескопическая антенна

Выдвижная антенна имеется почти на каждом автомобиле, ее преимущество в том, что такую выдвижную конструкцию можно установить в любом месте машины (крыша, крыло и т.п.), принимающим элементом служит съемный пруток с противошумной навивкой, что позволяет сделать звучание радио чистым и громким даже на высоких скоростях езды. Пруток уходит в кожух из пластика, где имеется пружина из нержавейки, убирающая антенну на место при ее отклонении по ходу движения.

Независимо от типа или вида радиоантенны, принципы функционирования у них одинаковые.

Обратите внимание! Довольно часто качество радиосигнала зависит не от вида и состояния антенны для радиоприемника или музыкального центра, а от технических возможностей самих этих приборов с их принимающими микросхемами

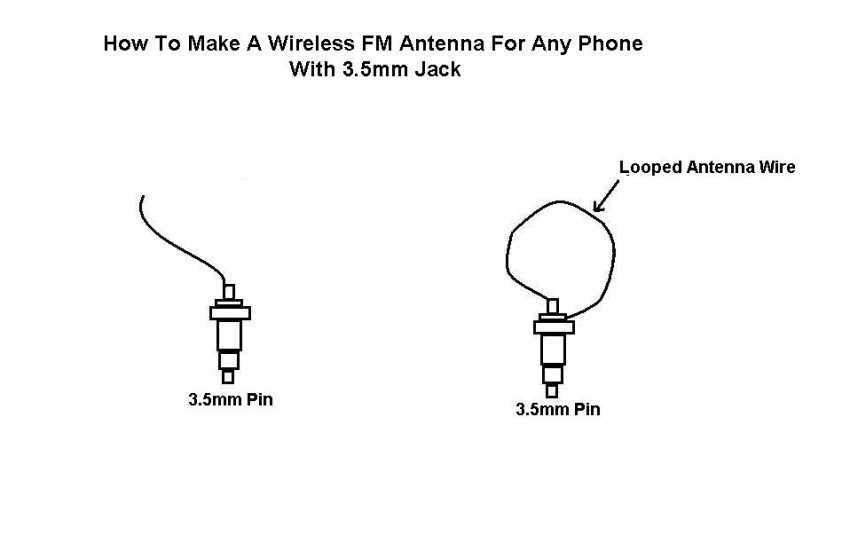

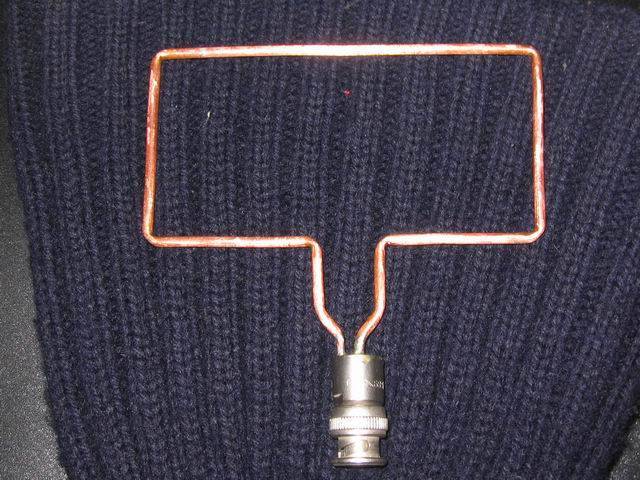

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

  • Высушенная доска, ДВП, диэлектрический материал.
  • Металлическая фольга.
  • Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
  • Штекер для подсоединения к радиоприёмнику.
  • Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

  • Сердечник из феррита от строчного трансформатора старого лампового телевизора.
  • Клей, липкая, изоляционная лента.
  • Латунная или медная фольга.
  • Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
  • Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

  • Отрезок телевизионного кабеля от 1,5 м и более.
  • Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
  • Деревянная мачта.

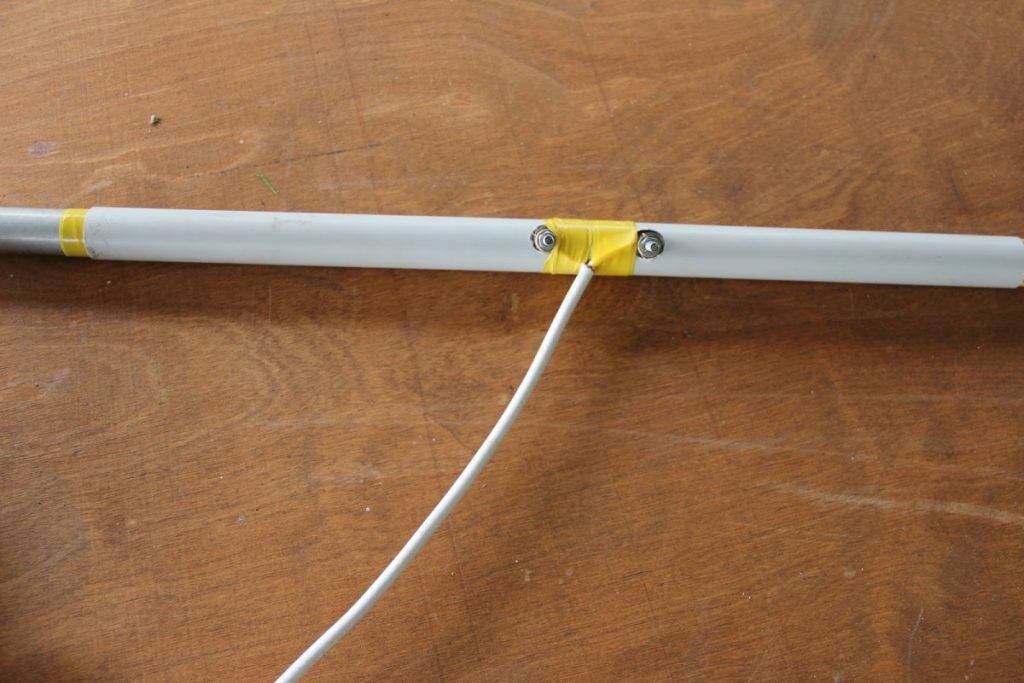

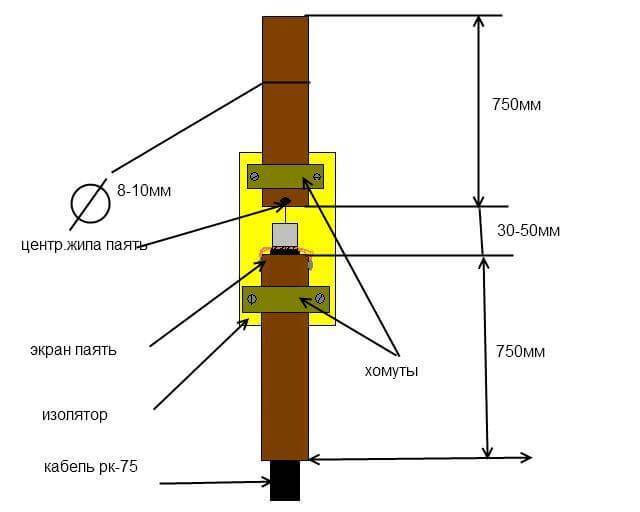

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Подключение антенны

Антенна для радиоприемника присоединяется несколькими способами:

  • Прямым: антенна (обычно это антенны телескопические) является составной частью принимающего радиоустройства, при этом фазой «земли» является сам его корпус. Сопротивление (активное) при таком подключении достигает тридцати ом, а реактивное – убирается переделкой контура резонанса. Такие антенны не отличаются симметричностью. Заземление должно быть надежным (длина оголенного провода должна превышать 1/10 волны), иначе возможны помехи из-за контурного излучения;
  • При нерезонансном питании: применяется передающая линия для направленной передачи радиоволн, при этом ее волновое сопротивление должно быть эквивалентным антенному сопротивлению. Такое подключение позволяет избавиться от потерь и обеспечить самый лучший уровень радиосигнала;

Важно! Лишний кабель между фм-антенной и радиоприемником следует обрезать, потому что каждый дополнительный метр сильно снижает восприимчивость приемника. После согласования сопротивления, приближения его к 50 Омам, прием радиосигнала существенно улучшается

При резонансном типе питания линий связи легкость прохождения радиоволн напрямую зависит от длины самой волны

Для таких антенн выбирают фидеры в половину длины волны (или кратные), при этом сопротивление волн уже не так важно, антенна согласована. Частота, которую воспринимает фм-антенна, является несущей, довольно часто это синусоидальные волны с заглавной частотой 50 герц (гармоники)

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
