Приведу собственный пример

В 2019 году я пошел в местную электросетевую организацию разузнать, что и как у них по подключению электричества к дому, есть ли какие-либо правила подключения электричества к частному дому и как происходит ввод электричества в дом. В принципе, информацией меня нагрузили по полной, но главное я узнал с чего нужно начать. Как оказалось, вместе с подачей заявления на подключение электричества к частному дому, мне необходимо было предоставить такие документы, как:

Все копии необходимо было представить с оригиналами для сверки. В тот момент всех этих документов у меня с собой не оказалось, так что пришлось ехать домой и собирать указанные бумаги.

В общем собрал я все документы и второй раз поехал сдаваться. Все прошло быстро и удачно. Специалист компании сказал, что договор и технические условия на подключение к электрическим сетям  подготовят за месяц, в течении которого мне позвонят и предложат подъехать и подписать все необходимые документы. Также данная услуга по подключению к электросетям, по заверению консультирующего специалиста, обойдется мне в 570 рублей.

Далее прошло около 2-х месяцев, по истечении которых мне наконец то позвонили. Приехал, стал читать договор и обомлел. Стоимость подключения электричества к частному дому составила 67 000 рублей! Как же так, когда мне сказали о 570 рублях?

Инженерная предлагает клиентам

  1. С каждым заказчиком менеджеры компании работают индивидуально и помогут составить грамотное и правильно техническое задание на проектирование.
  2. Проект электроснабжения многоквартирного дома от нашей компании – это серьезная проработка всех деталей, поиск и анализ лучших решений. Разработка проекта и все изменения проводятся в строгом соответствии с правилами и нормами проектирования.
  3. При необходимости выполнение светотехнических расчётов освещённости этажных и межэтажных площадок, лестниц, чердачных, подвальных, машинных и других помещений и дальнейшая расстановка светильников на планах этажей в проекте на основании этих расчётов.
  4. Проект внутреннего электроснабжения многоквартирного дома, выполненный опытным специалистом, в состав которого входят: — Титульный лист; — Общие данные; — Принципиальные однолинейные схемы всех ВРУ, ГРЩ и других необходимых электрических щитов; — Планы осветительных сетей каждого нетипового этажа; — Планы осветительных сетей типового этажа; — Планы розеточных сетей с указанием схемы дополнительного уравнивания потенциалов и планом размещения коробок уравнивания потенциалов (КУП) каждого этажа (для помещений, в которых присутствуют розеточные сети); — План силовых сетей каждого нетипового этажа; — План силовых сетей типового этажа; — Спецификация используемых материалов и оборудования. При определённых условиях и требованиях возможна разработка проекта в двух стадиях: стадия П и стадия Р. Примечание: при разработке проекта многоквартирного дома, нагрузки квартир учитываются в общем. Проекты внутреннего электроснабжения конкретных квартир заказываются Владельцами в организациях отдельно для каждой квартиры.
  5. Проект наружного электроснабжения многоквартирного дома (при необходимости).
  6. Проект вентиляции и кондиционирования многоквартирного дома (при необходимости).
  7. Проект слаботочных систем многоквартирного дома (при необходимости).
  8. Согласование в соответствующих организациях.

При заказе проекта электроснабжения многоквартирного дома клиент инженерной гарантировано получает:

  • Профессионализм инженеров-проектировщиков;
  • Персональный менеджер, который поможет и даст грамотные советы;
  • Минимальные сроки проектирования;
  • Постоянный контроль на всех этапах разработки проекта;
  • Доступная стоимость проектных работ;
  • При необходимости – согласование проектной документации в соответствующих органах.

Звоните и пишите, чтобы более подробно узнать о всех плюсах заказа проекта электроснабжения многоквартирного дома от инженерной компании Электрозамер.

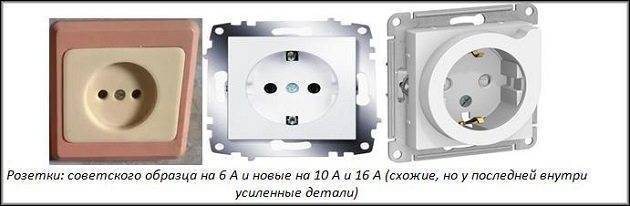

Розетки

Розетка должна быть рассчитана на мощность приборов и параметры сети. Подбирают по значению тока — например, если сечение проводки для 16 А, что подходит для электродуховки с 3.5 кВт, то нужна модель именно под эту или большую характеристику. В данном случае, если взять такое изделие на 16 А, то его хватит впритык, поэтому можно поставить на 20 или 32 А.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

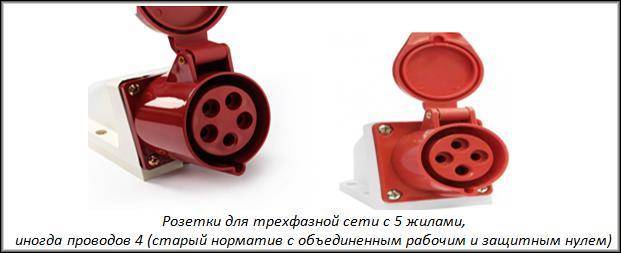

Розетки для высоких токов могут отличаться формой и отверстиями, часто вилка шнура электрического духового шкафа имеет геометрию под них, например, под 32 А — три плоских вывода. Если сеть трехфазная, то потребуется изделие на 4 или 5 проводов. При неправильных расчетах розетка будет греться, возможно выгорание. Старые советские модели не подойдут однозначно — они на 6 А. Выбирать надо, начиная с типа F и 10 А. Для большей безопасности можно выбрать влагозащищенный типоразмер с крышечкой (например, IP 44 от брызг).

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

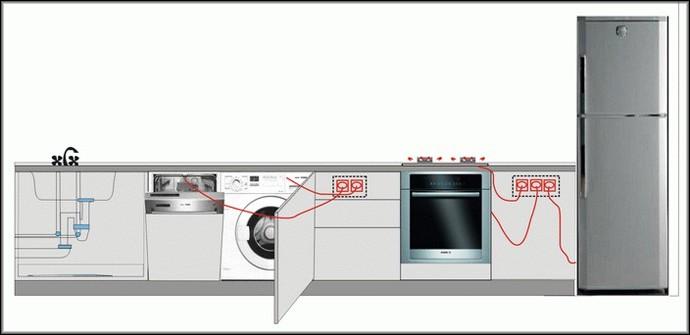

Размещение розетки

Розетку рекомендовано устанавливать на высоте от 30 см от пола для безопасности при затоплении. Обычно она размещается не выше 1 м (СП 31-110-2003 п. 14.35). Под и над нагревательными приборами, бойлерами не желательно монтировать.

Примерные рекомендации по расстояниям: до проемов оконных — минимум 10 см, дверных — 60, от бака бойлера, нагревательной камеры духовки — 60.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Все советы по тому, как правильно установить розетку не конкретные и рекомендационного характера, но важно хотя бы приблизительно учитывать правила и целесообразность варианта размещения. Например, разумно от пола предусмотреть зазор 10–30 см для безопасности при подтоплении

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Оптимальная высота розеток в обычных обстоятельствах — не ниже 90 см (уровень глаз), по европейскому стандарту — 30 см. В условиях ограниченного пространства и технических особенностей кухни правила могут не соблюдаться

Но всегда важно, чтобы розетка была не прямо под или над приборами, а сбоку, сзади, в зонах по возможности наиболее защищенных от тепловых потоков, брызг. Часто кухонная мебель без задней стенки, поэтому розетку прячут там

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

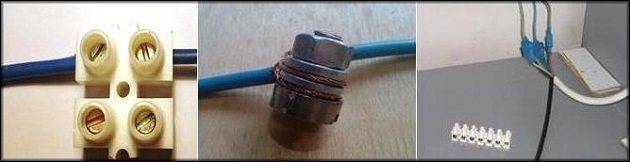

Подсоединение проводов

Все манипуляции при подсоединении проводов, установке автоматики, розеток, проводки производят при отключенном автоматическом выключателе (в распредщитке его надо отщелкнуть в положение выкл.).

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Пример создания питающего шнура. Если есть розетка и электрическая духовка имеет мощность до 3.5 кВт (может обозначаться в маркировке Р=3.5 kW), то достаточно купить отрезок ПВС 3×2.5 и разборную вилку для него для 16 А. Длину можно подбирать под потребности, главное, чтобы не было натяжений.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

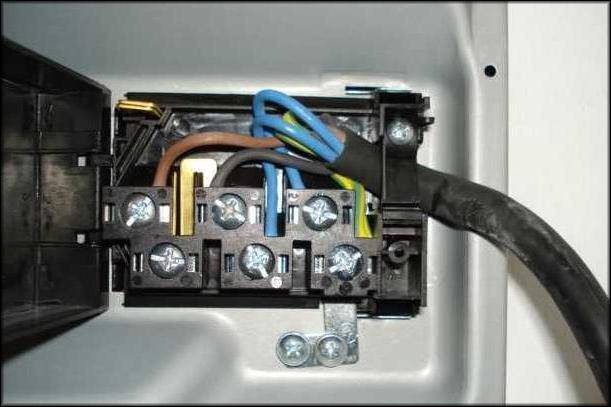

В вилке желтый (желто-зеленый) провод идет к разъему «земля», коричневый (фаза) и синий (ноль) подключаются к остальным. При этом для бытовых приборов полярность не имеет значения, но ее надо учитывать при подключении проводки к распредщитку, автоматике (L — фаза, N — рабочий ноль). «Земля» (PE) всегда должна соответствовать своему месту в вилке и в клеммах.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Подключение к электросети

Подключение электрического духового шкафа можно осуществить двумя способами:

  • напрямую к проводке от щитка;
  • питающим шнуром с вилкой к установленной на линии розетке.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Два способа одинаково эффективные, но с нюансами, влияющими на комфорт и обслуживание духового шкафа. При прямом монтаже установка сетевого подсоединения встраиваемого духового шкафа своими руками выполняется механическими способами: скруткой, болтовыми и клеммными конструкциями.

Недостаток — сложно отсоединить прибор, например, если надо его передвинуть при обслуживании, уборке. Прямое подключение используется, например при эстетической или технической необходимости.

Подключение через розетку используют чаще, вариант более удобный. Даже если нет подходящей розетки, купить ее под требуемые параметры тока (например, 10, 16, 32 А) и подсоединить к проводке не составит особого труда.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

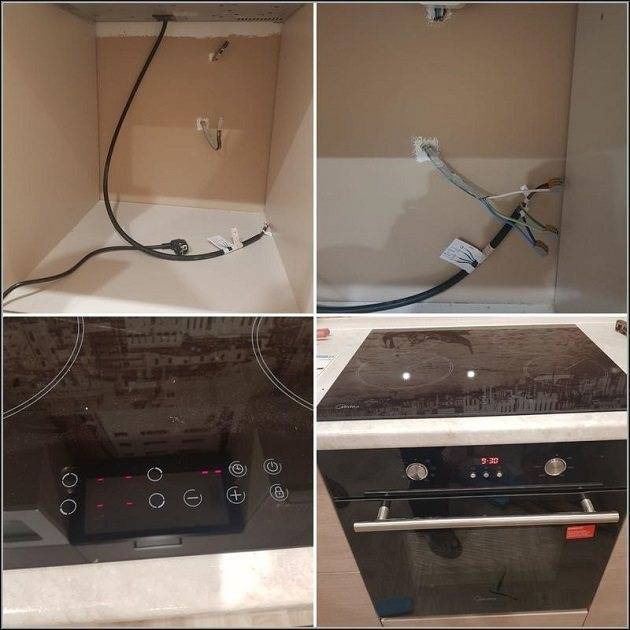

Электродуховка с варочной поверхностью или иными потребителями

Электрические духовые шкафы мощные (3.5–5 кВт) но варочные поверхности еще прожорливее (5–7 кВт), поэтому при подключении этих двух отдельных приборов необходимо внести существенные коррективы при оценке возможностей проводки. Это также касается и ситуаций, когда вместе через одну линию одновременно запитываются иные приборы — освещение, бойлеры, чайники и прочее.

В большинстве случаев потребление тока духового шкафа — до 16 А, и если он запитывается через один автомат с другими приборами, то возможна перегрузка и сработка отключения. Например, если одновременно подключить электрочайник с 6.5 А, что в сумме даст 22.5 А, защитная автоматика отключит два прибора.

Разумнее подключить электрический духовой шкаф, протянув линию питания (для среднестатистического прибора сечения 2.5 мм² хватит с запасом) только для него с индивидуальной защитной автоматикой отключения от вводного автомата распредщитка. Можно также использовать существующую линию, если она по параметрам подходит, но не «вешать» на нее других потребителей. Это же касается типоразмера шкаф+варочная плита в формате цельного прибора с одним питающим проводом.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Не обязательно для отдельной линии делать штробы — ее можно провести открытым способом, спрятав жилы в пластиковых коробах.

Духовки зависимого типа (варочная поверхность встроена) или отдельные такие устройства на одной линии (это не желательно, но допускается, если подходит проводка) будут вместе потреблять много электроэнергии — от 7 кВт. Потребуется как минимум жилы с сечением 4 мм², если провода алюминиевые — то от 6 мм².

Особенность подключения отдельной электродуховки и варочной поверхности

Сечение питающих жил для приборов, купленных отдельно, а не как цельное устройство, может быть разным. Для шкафа обычно требуется меньшее значение — 2.5 мм², для плиты — 4 мм². Для варочной поверхности потребуется АВ с номиналом 25–32 А под 4 мм², для шкафа достаточно — 16 А. Подбирается всегда большее значение. Соответственно, при неисправности духовки АВ не сработает, отключение произойдет, только когда выгорит вся изоляция и возникнет короткое замыкание.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Какая разница между 380 и 220 вольт? На какие потребительские характеристики они влияют? Есть ли разница в цене подключения и пользования? Какими критериями надо руководствоваться для выбора напряжения?

Сеть 380 вольт используется обычно для подключения энергоемких электроустановок (таких как водогрейные котлы) или электродвигателей. Для обычных бытовых нужд применяется сеть 220 В.

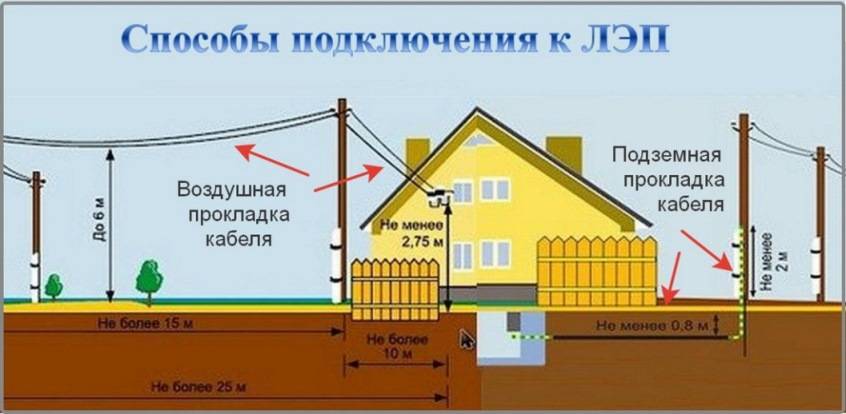

Если Вам надо присоединить жилой дом 15 кВт максимальной мощности, то целесообразнее ввод в щиток дома сделать 380 В, а оттуда — внутреннюю разводку 220 В. Если максимальная мощность Вашего дома (сад) около 5 кВт, достаточно сети 220 В.

В соответствии с действующими правилами технологического присоединения, если Вы подключаете электроустановку с максимальной мощностью до 15 кВт включительно, Вы платите за присоединение 550 руб. вне зависимости от того, какой уровень напряжения Вам нужен 380 или 220 В. Данное правило действует, если граница Вашего земельного участка находится не далее 500 м от сетей электросетевой компании в сельской местности и 300 м в городской черте.

Кабель

Если при покупке духового шкафа в комплекте есть кабель с вилкой, то он уже рассчитан на мощность прибора. Но часто шнура питания нет, и такая ситуация стандартная, так как применяются разные варианты подключения и кабель, который будет в комплекте, может оказаться ненужным.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Выбор кабеля:

  • для малоподвижной проводки от щитка (открытой или в штробе) до розеточного отверстия или вывода — монолитный кабель ВВГнг (NYMнг);
  • духовой шкаф может переноситься, то есть могут быть затребованы подвижные сегменты питающего шнура (от розетки или проводки). Для таких участков нужен кабель многожильный. Хотя монолитный тоже можно использовать: он обычно медный, имеет определенную степень гибкости и меньше склонный к переломам, в отличие от алюминиевого. Тут пользователь должен оценить частоту подвижности электродуховки. На роль многожильного провода подойдет ПВС.

Справочная информация по организации временного энергоснабжения стройплощадки

Большое влияние на возможность и стоимость электроснабжения строительного участка оказывает его расположение и удаленность от близлежащих объектов электроэнергетики. Законное электроснабжение строй площадки может быть обеспечено следующими ресурсами:

  1. Автономное электроснабжение (генераторными установками)
  2. Опосредованное подключение через энергосистему ближайших предприятий
  3. Подключение к электрическим линиям и устройствам (трансформаторные подстанции, распределительные пункты) электросетей ближайшей сетевой организации

Автономное электроснабжение удобно отсутствием необходимости согласований и зависимости от кого бы то ни было, однако имеет недостатки в виде высокой стоимости полученного электричества и его ограниченной мощности. К генераторному электроснабжению приступают в случае небольших энергетических потребностей стройки (например, частные загородные дома). В случае промышленной стройки, к электроснабжению генератором приступают крайнем случае — когда нужно срочно возобновлять строительство без возможности подключения к электросети.

В случае опосредованного присоединения, либо подключения к электросетям сетевой организации, кроме электромонтажных работ по физическому присоединению линий, потребуется получение разрешительных документов на временное электроснабжение. Процедура согласования временного электроснабжения практически не отличается от постоянного подключения объекта сетям энергоснабжения и выглядит следующим образом:

  • Вычисление планируемой нагрузки и расчет необходимой мощности электричества. Разработка схемы внутреннего и внешнего энергоснабжения
  • Составление заявки на технологическое присоединение к электросетям ближайшей сетевой организации (с указанием необходимой мощности, напряжения, уровня надежности и пр)

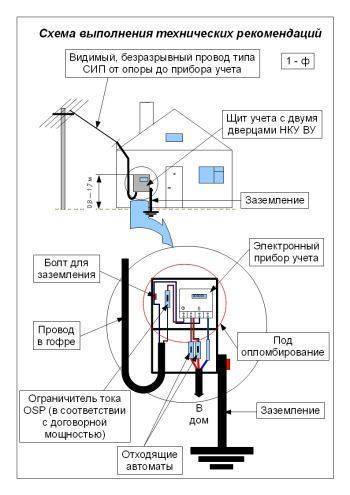

  • Получение Технических условий(ТУ) сетевой организации(Ленэнерго и др) на постоянное и временное электроснабжение

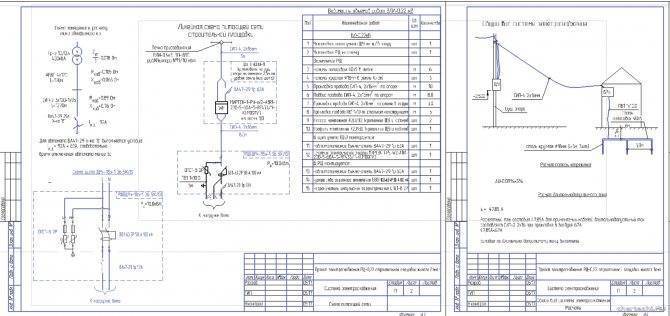

  • Разработка проекта временного электроснабжения строительной площадки, согласно полученным ТУ
  • Согласование проекта внешнего энергоснабжения, таблицы расчета нагрузок, узла учета с сетевой организацией

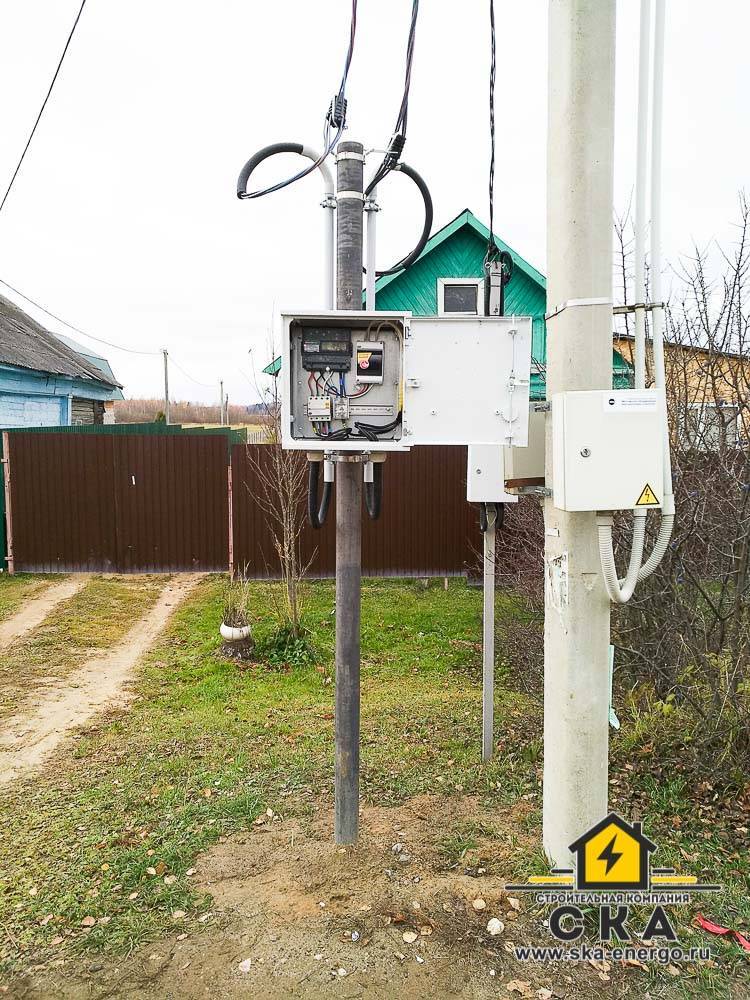

  • Выполнение электромонтажных работ на объекте согласно проекту (монтаж электроустановки ВРУ, прокладка кабельных линий строительства до точки подключения, и проч)
  • Проведение экспертизы электроустановки и получение надлежащих Актов, допуска СЗ Ростехнадзор
  • Заключение договора на временное электроснабжение стройплощадки с энергосбытовой компанией (АО Петербургская сбытовая компания, РКС-Энерго и пр.)
Популярные статьи  Расчеты для улучшения коэффициента мощности в однофазной сети

Зачастую, параллельно с организацией временного электроснабжения, целесообразно запускать в работу процесс согласования постоянного подключения объекта к электросетям, что позволит сэкономить время в дальнейшем.

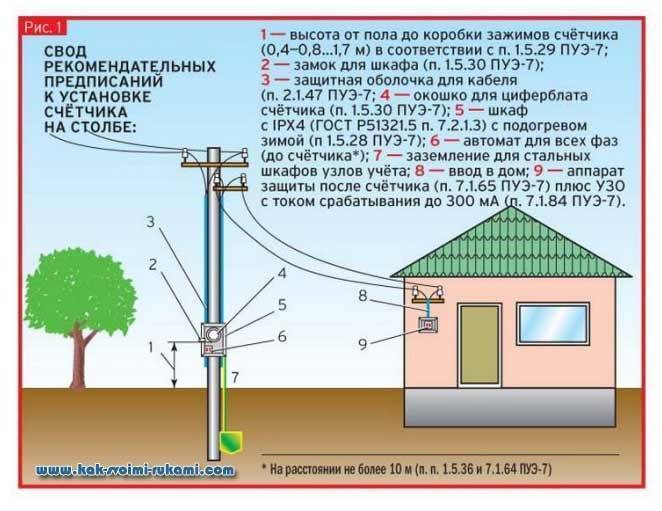

Пакет документов для подключения электричества

Для подключения электрических сетей к строению или участку необходимо составить и подать заявление соответствующей формы в организацию, которая обеспечивает электроснабжение данной территории и получить от нее документ, разрешающий подключение к электрическим сетям. Весь процесс электрификации объекта представлен на нижеследующей картинке.

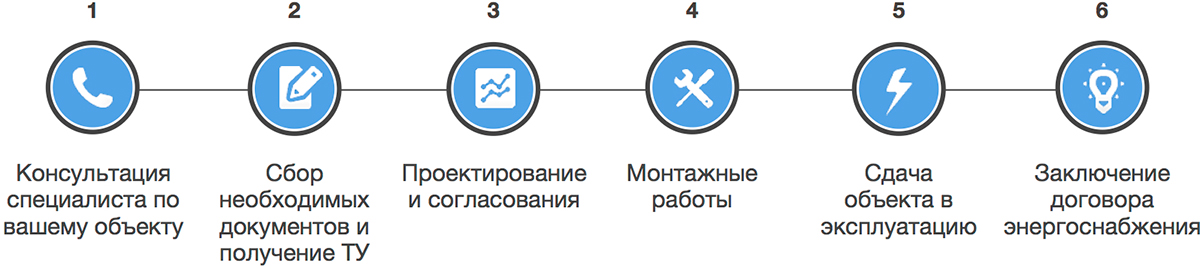

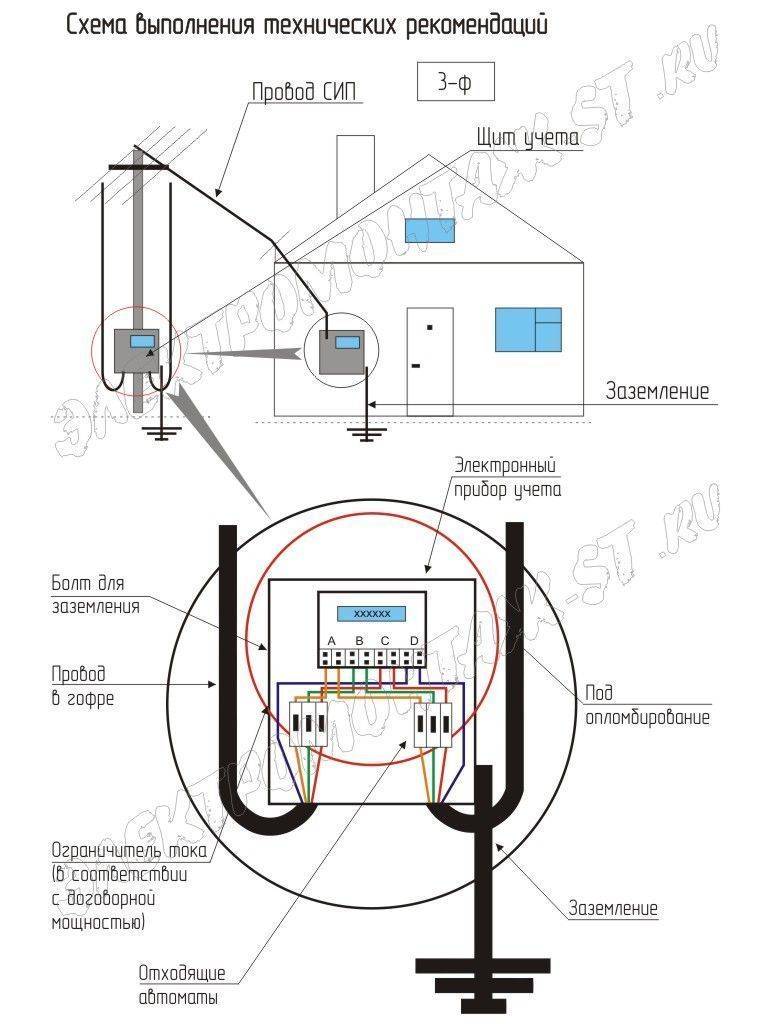

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

К заявке в энергоснабжающую компанию прилагается следующий комплект документации:

  • копии кодов идентификации и гражданского паспорта владельца объекта;
  • комплект копий документов, подтверждающих регистрацию собственности.

В некоторых энергоснабжающих копаниях, помимо вышеперечисленных документов, могут затребовать проект электрификации объекта, с детальным планом размещения электроприборов, оборудования и их технические характеристики по мощности. При подключении электричества к участку необходимо приложить к заявлению разрешение на проведение строительных и монтажных работ на нем. Иногда, управляющие компании требуют дополнить заявку оригинальными договорами и актами, подтверждающими достоверность копий.

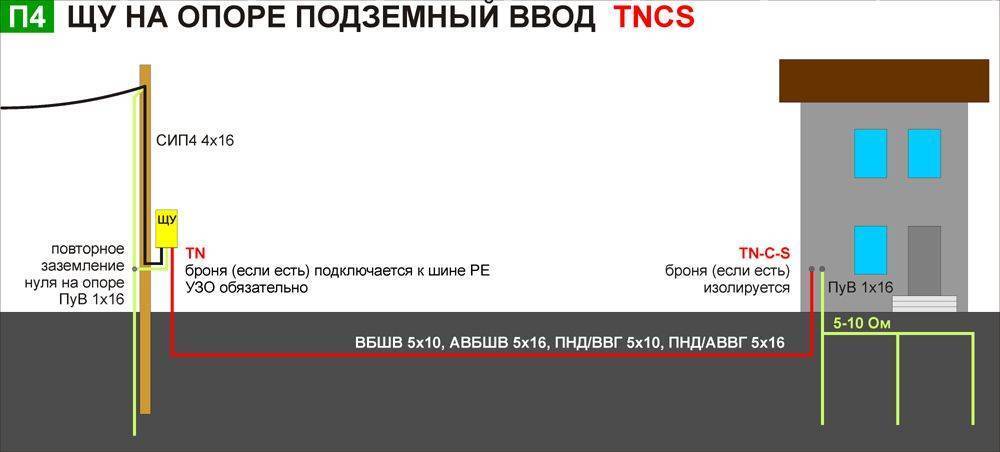

После принятия положительного решения, подразделение районной электрической сети (РЭС) обязано за 1 месяц разработать ТУ на подключение электричества к частному дому или участку, которые владельцу необходимо выполнить в срок до 2 лет. В технических условиях указывается какой тип кабеля или проводов необходимо использовать — для трех фаз или одной. Только при неукоснительном выполнении всех требований технических условий, возможно присоединение объекта к электрическим сетям. После выполнения всех пунктов ТУ, разрабатывается проект присоединения.

Безопасность эксплуатации

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?
Подключение УЗО для духовки Для безопасной эксплуатации духовки, которую удалось встроить в кухонную мебель или расположить отдельно, потребуется защитить пользователя от случайного попадания на ее корпус опасного потенциала. Для этого в коммутирующих изделиях предусмотрена специальная клемма, имеющая электрическое соединение с системой защитного заземления.

Некоторые специалисты советуют включать в цепь питания устройство защитного отключения, срабатывающее от малейших токов утечки. Вариант защиты с УЗО имеет смысл применять в тех случаях, когда в квартиру заводится двухжильный кабель питания, то есть надежное и полноценное заземление в ней отсутствует.

Техприсоединение к электросетям выполняется в соответствии с требованиями законодательства

Одна из управляющих организаций Уфы обратилась в суд с иском к владельцу нежилой постройки–павильона рядом с многоквартирным домом, которым компания управляла. Нежилое здание оказалось присоединено к вводному распределительному электрическому устройству (ВРУ), расположенному в подвале МКД.

В иске УО указала, что подключение к электросетям дома сделано без согласия собственников помещений, следовательно, собственник постройки произвёл незаконное технологическое присоединение к ВДИС. Компания направляла владельцу здания предписание о демонтаже кабелей, но оно не было исполнено.

Ответчик в суде указал, что технологическое подключение проведено прежним собственником в установленном порядке ещё в 2003 году до введения в действие ЖК РФ. Документы об этом ответчик представил в суде.

Электрические сети и ВРУ в доме входят в состав общего имущества собственников помещений

Суд первой инстанции при вынесении решения использовал следующие нормы действующего законодательства:

  1. Согласно ч. 1 ст. 36 ЖК РФ, собственникам помещений в МКД принадлежат на праве общей долевой собственности помещения в данном доме, не являющиеся частями квартир, в том числе ограждающие несущие и ненесущие конструкции здания; земельный участок, на котором расположен многоквартирный дом, с элементами озеленения и благоустройства.
  2. В соответствии с ч. 1 ст. 246 ГК РФ, распоряжение имуществом, находящимся в долевой собственности, осуществляется по соглашению всех её участников.
  3. В состав общего имущества включаются ограждающие несущие конструкции многоквартирного дома: фундаменты, несущие стены, плиты перекрытий, балконные и иные плиты, несущие колонны и иные ограждающие конструкции (пп. «в» п. 2 разд. 1 ПП РФ № 491).

Суд установил, что торговый павильон, принадлежащий ответчику, подключён к электроснабжению через электрический кабель на фасаде МКД на уровне 2-го этажа. Далее кабель спускается по стене к отверстию в фундаменте дома и проходит через подвал к вводно-распределительному устройству, которое находится во втором подъезде. Данный кабель проложен в пластиковой гофре.

Вводно-распределительное устройство МКД, фасад и подвал относятся к общему имуществу многоквартирного дома. Технологическое подключение принадлежащего ответчику павильона непосредственно затрагивает такое имущество дома.

Представленные суду владельцем павильона технические условия на присоединение электроустановок от ВРУ дома датированы маем 2003 и были выданы сроком на 2 года предшествующему собственнику здания. При этом разрешение на включение электроустановки павильона получено у сетевой компании после введения в действие положений ЖК РФ о распоряжении общим имуществом многоквартирного дома.

Решающим для суда стало то, что в материалы дела не представлено согласие ОСС на подключение принадлежащего ответчику павильона к вводно-распределительному устройству МКД и на прокладку кабеля по его фасаду и в подвальном помещении. Довод ответчика о том, что подключение произведено в установленном законом порядке, значения для суда не имел, поскольку спор шёл о праве владельца павильона пользоваться общим имуществом МКД.

Иск управляющей организации был удовлетворён, и суд согласился, что собственник здания должен демонтировать кабели, отключив их от ВРУ дома.

Распределение энергии в многоквартирном доме с системой TN-C

TN-C устаревшая система, но в домах старой постройки активно эксплуатируется. Это четырехпроводная система, состоящая из трех фаз напряжения и совмещенного нулевого и рабочего проводников (L1, L2, L3, PEN). В этой системе PEN проводник не подлежит расщеплению и в таком виде и приходит к потребителю. Также стоит отметить, что довольно часто фазным проводам присваивают название А, В, С.

Популярные статьи  Принцип работы УЗО

В итоге при такой системе электропитания при однофазном подключении потребитель подключен двумя проводами (L, PEN), а при трехфазном четырьмя (L1, L2, L3, PEN).

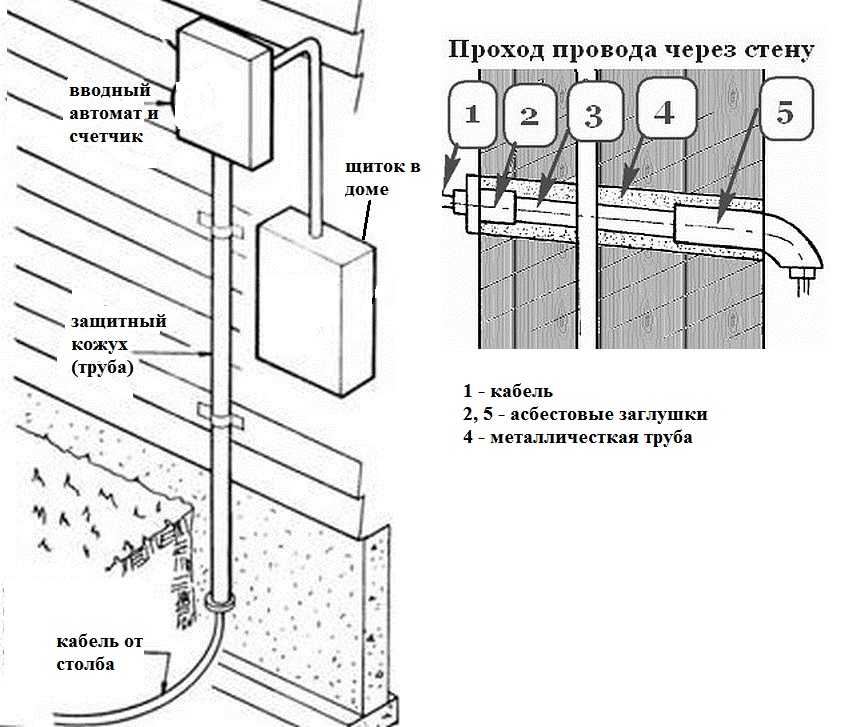

От подстанции к дому приходит питающий кабель, прокладываемый под землей. Кабель заходит во вводной ящик, соединяемый с распределительным щитом:

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Уже от него будут отходить прокладываемые вертикально стояки. На каждом этаже к стоякам будут подключатся этажные щитки, от которых будет уже осуществляться электроснабжение квартир.

Вводы могут выполнятся различными способами, это напрямую зависит от этажности и размеров дома, от системы прокладки кабелей (в коллекторе или в земле). Почему так? Да потому что нагрузка дома с количеством квартир 100 будет значительно ниже дома с количеством квартир 500. Более того, требования к электроснабжению, например, пятиэтажного дома относительно невелики – в доме нет лифтов и нет необходимости установки дополнительных насосов для поддержания напора воды, что не скажешь про 30-ти этажный дом, где нельзя оставлять без питания лифты и насосы водоснабжения.

Именно по этим причинам в большие домах  могут вводить не один, а два и более кабелей электроснабжения со взаимным резервированием. Выполнения распределения электрической энергии между общедомовыми нагрузками (лифты, освещение подъездов, насосы) и квартирами задача довольно сложная и трудоемкая. Распределение выполняют с помощью комплектных электротехнических устройств, способы крепления, размеры и места установки которых согласовывают с конструкциями домов.

Давайте рассмотрим варианты подключения квартир к стоякам в домах многоквартирных с системой TN-C. У стояка имеется четыре провода – три фазы и один PEN проводник, обозначенные на схеме как А, В, С и PEN:

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

Между фазами (А-В, С-В, С-А) напряжение будет в 1,73 или
больше, чем между любой из фаз и нейтральным проводником (нулем). Отсюда рассчитываем напряжение между фазой и нейтралью – 380/1,73 = 220 В. В каждую из квартир заходит два провода – фаза и нейтраль. Ток в обеих этих проводах будет абсолютно одинаков.

К разным фазам стараются подключать нагрузку (в нашем случае квартиры) равномерно. На рисунке а) из шести квартир на каждую фазу подключено по две. Равномерное подключение дает возможность уменьшить ток нулевого проводника и избежать перекоса фаз.

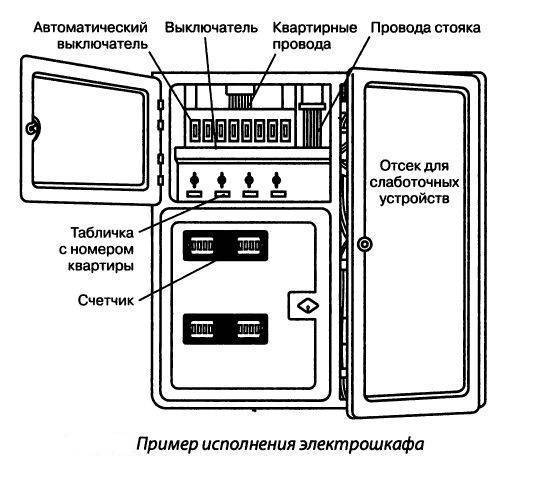

В домах старой постройки иногда применяли вместо этажных щитков совмещенные электрошкафы. Пример такого шкафа показан ниже:

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?

У этого шкафа есть отсеки с отдельными дверцами. В одном отсеке располагаются  таблички с номерами квартир, выключатели и автоматические выключатели. В другом – счетчики, в третьем – слаботочные устройства, такие как телефоны, сети телевизионных антенн, витых пар домофона, интернета и прочих устройств.

В таком этажном щитке к каждой квартире относятся один выключатель и два автоматических выключателя (для линии освещения общего первый, и второй для штепсельных розеток). В некоторых исполнениях электрошкафов возможно присутствие штепсельной розетки с защитным контактом для подключения различных машин (например, уборочных).

Что такое временное технологическое присоединение?

Временным технологическим присоединением является технологическое присоединение энергопринимающих устройств по третьей категории надежности электроснабжения на уровне напряжения ниже 35 кВ, осуществляемое на ограниченный период времени для обеспечения электроснабжения энергопринимающих устройств.

Для осуществления временного технологического присоединения необходимо одновременное соблюдение следующих условий:

а) наличие у заявителя заключенного с сетевой организацией договора (за исключением случаев, когда энергопринимающие устройства являются передвижными и имеют максимальную мощность до 150 кВт включительно);

б) временное технологическое присоединение осуществляется для электроснабжения энергопринимающих устройств по третьей категории надежности электроснабжения.

При временном технологическом присоединении заявителем самостоятельно обеспечивается проведение мероприятий по возведению новых объектов электросетевого хозяйства от существующих объектов электросетевого хозяйства сетевой организации до присоединяемых энергопринимающих устройств. При этом сетевая организация обязана обеспечить техническую подготовку соответствующих объектов электросетевого хозяйства для временного технологического присоединения.

Категория надежности электроснабжения

Как мы видим, уже на этапе выбора заявки необходимо понимать какая категория надежности электроснабжения вам нужна. Категории надежности электроснабжения предприятия определяются в процессе проектирования системы электроснабжения на основании нормативной документации и технологического процесса производства.

Существуют первая, вторая и третья категории надежности.

Первая категория надежности Вторая категория надежности Третья категория надежности

Не допускается перерыв в электроснабжении.

Перерыв в электроснабжении может повлечь опасность для жизни или нанести тяжкий вред здоровью людей, повлечь угрозу безопасности государству, нарушить функционирование коммунального хозяйства

При перерыве питания могут произойти массовые простои рабочих и техники, массовый недоотпуск продукции предприятия, остановка электротранспорта Остальные электроприемники, в том числе жилые дома и помещения

Необходимо:

обеспечить электроснабжение от двух независимых источников питания. При возникновении проблем с одним источником питания, потребитель должен незамедлительно перейти на питание от второго источника

Необходимо:

обеспечить питание от двух независимых источников. Отличие данной категории  от электроприемников 1-й категории, в том, что в данной категории могут допускаться перерывы в электроснабжении для ручного ввода резервного питания или для выезда ремонтной бригады для переключений в ручном режиме на подстанции, где нет постоянного дежурного персонала

Допускается перерыв в электроснабжении на время необходимое для произведения ремонта (замены) электрооборудования, но не более 1 суток

Особая категория:

Для потребителей, деятельность которых связана с предотвращением чрезвычайных ситуаций и пожаров предъявляются дополнительные требования. Электроприемники таких предприятий должны быть обеспечены третьим независимым источником питания, которым может стать дизельный генератор или аккумуляторная батарея

Выбранная категория надежности напрямую повлияет на техусловия, которые выставит сетевая компания для обеспечения технологического присоединения к сетям.

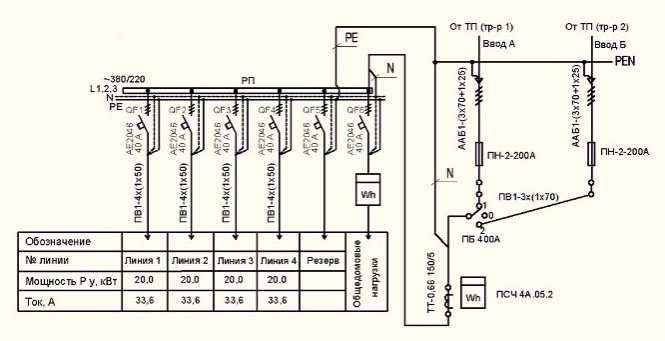

Схема электроснабжения дома

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем. Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.

Как присоединить коммуникационный шкаф к электрическим сетям жилого дома?
