Введение и целевая аудитория
Понимание того, как выбирать кабели и защиту для сетей с напряжением 220/380 В, критично как для бытовых, так и для коммерческих и промышленных объектов. Правильный выбор обеспечивает защиту от перегрева, снижает риск возгораний, уменьшает падение напряжения на длинных трассах и обеспечивает корректную работу защитной аппаратуры. В этом практическом гиде разберем ключевые параметры кабелей, принципы расчета сечения, особенности изоляции и оболочки, типы защитной защиты и рекомендуемые монтажные решения.
Понимание сети 220/380 В: три фазы, ноль и заземление
В большинстве стран трехфазная сеть с линейным напряжением 380 В используется для нагрузок промышленного уровня, в то время как бытовые потребители чаще работают с фазой 220 В и нулем N. Основные элементы: фазы L1, L2, L3, ноль N и заземление PE. При проектировании кабельных трасс следует учитывать трифазную схему, равномерную загрузку фаз, пусковые токи, непрерывность нейтральной линии и контуры заземления. В сетях TN-S или TN-C-S нейтраль и защитное заземление объединяются в щите, что влияет на выбор защитной аппаратуры и маркировку кабеля.
Технические параметры кабеля: что нужно знать
Ключевые параметры кабеля для сетей 220/380 В включают в себя сечение проводника, материал жилы, изоляцию, оболочку, температуру эксплуатации, класс огнестойкости и стойкость к влажности. Ниже приведены базовые характеристики, которые учитывают практику прокладки кабельной трассы.
Материал жилы и изоляции
- Медная жилa обеспечивает низкое сопротивление и хорошую токопроводность; алюминий дешевле, но имеет больший диаметр и сниженную механическую прочность.
- Изоляция может быть ПВХ (PVC), XLPE или комбинации на основе сшитого полиэтилена. XLPE предлагает более высокую температурную устойчивость и меньшие потери, особенно при длинных трассах.
- Оболочка кабеля должна соответствовать условиям прокладки: бытовые помещения, улица, влажность. Влажная среда требует оболочки с влагостойкостью и повышенной защиты от механических воздействий.
Сечение и токопропускная способность
- Сечение подбирают по расчетной нагрузке и допустимому падению напряжения. Для медной жилы обычно применяют диапазоны от 1,5 до 185 мм2 в зависимости от мощности и длины трассы.
- Токопропускная способность зависит от материала, изоляции, температуры окружающей среды и условий прокладки. В расчете учитывают коэффициенты заполнения и коэффициент теплового режима.
Температуростойкость и климатическое исполнение
- Температурный индекс и диапазон эксплуатации влияют на выбор кабеля. Для помещений с повышенной температурой или наружной прокладки требуется кабель с более высокой термостойкостью и морозостойкостью.
- Класс огнестойкости оболочки (например, walkway или пожаробезопасный кабель) влияет на требования к пожарной безопасности объекта.
Влажность, гидроизоляция и агрессивная среда
- Для влажных помещений применяют кабели с влагостойкой изоляцией, для агрессивной среды — с устойчивостью к химическим воздействиям.
- В наружной прокладке чаще применяют защищенные оболочки и дополнительную защиту от агрессивных факторов среды.
Тип оболочки и маркировка
- ПВХ оболочки применяются в бытовых условиях и внутри помещений. Для наружной или агрессивной среды выбирают оболочки из полимеров с повышенной стойкостью к ультрафиолету и механическим воздействиям.
- Маркировка кабеля должна содержать параметры жилы, вид изоляции, оболочку и категорию применения. Правильная маркировка упрощает обслуживание и ремонт.
Соответствие стандартам и маркировка кабеля
- Кабели должны соответствовать принятым стандартам и техническим условиям, подтверждающим их электрические параметрические характеристики и пожарную безопасность.
- В маркировке обычно указывается тип кабеля, диаметр жилы, сечение, материал оболочки и класс изоляции.
Выбор кабеля для 220/380 В: практические рекомендации
При подборе кабельной продукции для бытовых, коммерческих и промышленных объектов важно учитывать характер нагрузки, длину трассы, условия монтажа и требования по безопасности. Рекомендации ниже помогут сделать верный выбор без переплат и с запасом по надежности.
Бытовые и коммерческие нагрузки
- Для розеточных линий 230 В обычно выбирают кабели с сечением от 1,5 до 2,5 мм2 для одной фазы и нуля; для мощности до нескольких киловатт — увеличивают сечение.
- В щитах учета и распределительных щитах допускается прокладка кабелей в кабель-каналах и лотках, при этом следует учитывать тепловой режим и вентиляцию.
Промышленные нагрузки и трехфазная система
- Для трехфазной сети с напряжением 380 В расчет нагрузок ведется по суммарной мощности P_total и PF коэффициенту мощности. Трехфазная формула I_line = P_total / (sqrt три) V_line_line PF применяется для расчета тока на каждой фазе.
- Выбор кабельной марки и сечения зависит от длительной и кратковременной нагрузки, а также от температуры окружающей среды и условий прокладки.
Пример расчета (упрощенный)
- Потребляемая мощность оборудования: P_total 12 кВт; частота 50 Гц; PF около 0,85.
- Линейное напряжение 400 В (приближенно 380 В). I_line ≈ 12 000 / (1.732 × 400 × 0.85) ≈ 20.5 А.
- Для медной жилы можно выбрать кабель с сечением 4 мм2–6 мм2, учитывая запас по току и падению напряжения, а также допустимый тепловой режим кабеля.
Защита кабелей и линий: автоматические выключатели и УЗО
Защита должна соответствовать ожидаемым токовым нагрузкам и характеристикам по короткому замыканию. Правильная конфигурация включает автоматические выключатели и устройства защитного отключения, а также дополнительные элементы для повышения устойчивости сети.
Автоматические выключатели АВ (автоматические выключатели)
- Характеристики: номинальный ток, коэффициент селективности, характеристика срабатывания (B, C, D). Выбор зависит от типа нагрузки: бытовая техника, мощные электродвигатели, оборудование промышленного назначения.
- Для 3-фазной сети чаще применяют автоматические выключатели на каждый распределительный контур с защитой по току и по короткому замыканию, чтобы обеспечить быструю и безопасную остановку цепи.
Устройства защитного отключения УЗО
- УЗО обеспечивает защиту людей от электрического удара и снижает риск повреждений оборудования, реагируя на дифференциальный ток. Дифференциальный ток обычно задается в диапазоне 10–30 мА для жилых объектов, но может быть выше для промышленных применений в зависимости от требований к оборудованию.

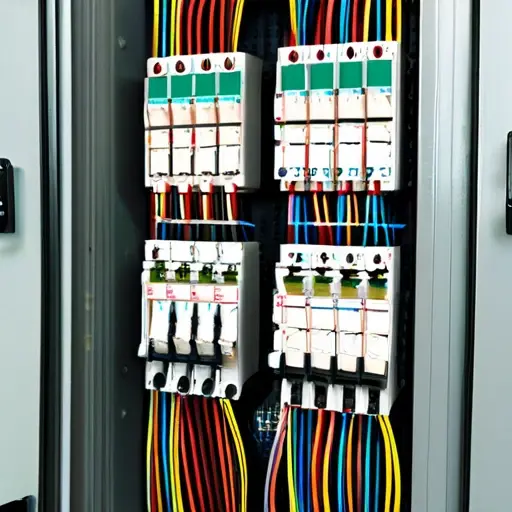

- Комбинации УЗО + автоматический выключатель часто применяют в щитах распределения для обеспечения комплексной защиты по токам и по утечкам тока.
Прочие защитные элементы
- Ступени защиты от перенапряжений, варисторы, стабилизаторы напряжения, автоматические повторные включения при отключении питания, а также контуры заземления, обеспечивающие безопасную работу оборудования.
Монтаж и прокладка кабелей: требования и практические решения
Правильный монтаж снижает риск повреждений при эксплуатации и упрощает обслуживание. Внешние условия, влажность, механические воздействия и температура влияют на выбор трасс и материалов.
Виды кабель-каналов и лотков
- Кабель-каналы и лотки должны обеспечивать защиту кабелей от механических ударов, влаги и ультрафиолета. В помещениях применяют закрытые каналы, на открытом воздухе — защитные лотки с подходящими крышками.
- Гибкие кабель-каналы удобны в местах с ограниченным пространством и для прокладки вдоль стен и оборудования. Для промышленных объектов часто применяют металлические лотки и крышки для увеличения прочности.
Маркировка и цветовая кодировка
- Маркировка кабелей должна быть видна и понятна: цвет жил, маркировка оболочки и надписи на кабеле. Цветовая кодировка фаз L1, L2, L3, N, PE помогает быстро идентифицировать трассу во время ремонтных работ.
- Цифровые и буквенные коды позволяют определить сечение, материал жилы, тип изоляции и оболочки. Важна совместимость клемм и колодок в щите учета.
Испытания и приемка
- После монтажа проводят проверки целостности кабеля, сопротивления изоляции и тест на потерю напряжения. Для изоляции применяют мегомметр для оценки сопротивления изоляции, а для корректной работы защитной аппаратуры проводят пуско-наладочные испытания.
- Документация по проекту и схемы соединений должны быть доступны для обслуживания и будущих ремонтов.
Типичные ошибки и лучшие практики
- Недостаточное сечение кабеля по сравнению с расчетной нагрузкой, что приводит к перегреву и падению напряжения.
- Неправильная сборка в щите учета, отсутствие правильной заземляющей петли или неправильная конфигурация нейтрали.
- Использование кабеля без защитной оболочки в условиях повышенной влажности или агрессивной среды.
- Игнорирование проверок после монтажа и пропуск пуско-наладочных работ, что увеличивает риск аварий в дальнейшем.
Безопасность и требования к эксплуатации
При работе с сетями 220/380 В крайне важны меры безопасности и соблюдение правил охраны труда. Не допускаются самовольные изменения в схеме питания, любые работы проводятся только после отключения питания и проверки отсутствия напряжения. Важно регулярно проводить осмотры кабельных трасс, проверять целостность изоляции и тестировать защиту, чтобы предотвратить возгорание и повреждения оборудования.
Итоги и практические выводы
- Выбор кабеля начинается с анализа нагрузки и длины трассы; ориентировочно медная жилa 2–6 мм2 подходит для бытовых и небольших коммерческих нагрузок, для промышленных объектов — выше 6 мм2 с учетом PF и температурного режима.
- Оболочки и изоляции подбираются по условиям эксплуатации: ПВХ для помещений, XLPE для более жестких условий и повышенной термостойкости, бронированные варианты для агрессивной среды или открытых трасс.
- Защита кабелей должна включать автоматические выключатели с селективностью и УЗО, а также соответствующие контуры заземления и защиту от перенапряжения. Монтаж должен соответствовать требованиям по маркировке и маркировке жил.
Часто задаваемые вопросы
Какое сечение кабеля выбрать для трехфазной сети 380 В? Ответ зависит от мощности нагрузки и длины трассы; применяется расчет по формуле I_line = P_total / (sqrt(3) × V_line_line × PF) и выбор кабеля с запасом по току.
Нужен ли отдельный УЗО на каждый контур в щите учета? Обычно рекомендуется иметь отдельные контуры с УЗО для важных потребителей и для линий с высокой опасностью, чтобы повысить защиту людей и оборудования.
Как определить падение напряжения на длинной трассе? Падение напряжения вычисляется по формуле ΔV ≈ I × R × L / S, где I — ток, R — сопротивление материала, L — длина трассы, S — сечение кабеля; при больших длинах увеличивают сечение или применяют фазу балансировку.
