В современной практике реконструкции промышленных зданий и сооружений всё чаще применяется усиление ребристых плит покрытия с помощью углеродных композитных материалов, поскольку традиционные методы (увеличение сечения, установка дополнительных металлических балок) часто оказываются трудоёмкими, дорогостоящими и не всегда технологичными. Ребристые плиты покрытия, являясь неотъемлемым элементом каркаса, воспринимают значительные изгибающие моменты, поперечные силы и крутящие воздействия, а их работа в условиях агрессивных сред, переменных температур и динамических нагрузок приводит к снижению несущей способности. Именно поэтому внешнее армирование углеволокном, или, как говорят специалисты, «углепластиком», становится востребованным решением, позволяющим продлить срок службы конструкций без остановки производства.
Почему возникает необходимость усиления
Ребристые плиты покрытия, эксплуатируемые десятилетиями, накапливают дефекты: коррозию арматуры, снижение прочности бетона, образование трещин в растянутой зоне, шелушение защитного слоя, а также прогибы, превышающие нормативные значения. Причины кроются в изменении технологических нагрузок (установка нового оборудования, увеличение снегового покрова, подвесные коммуникации), ошибках проектирования или монтажа, а также в физическом износе. В таких случаях требуется восстановление или повышение несущей способности, и углеродные композиты дают возможность выполнить это без существенного утяжеления конструкции.
Ключевые факторы, определяющие целесообразность усиления:
- снижение жёсткости и трещиностойкости плит, выявляемое при обследовании;
- необходимость восприятия дополнительных нагрузок от надстроек, вентиляционного оборудования или кондиционеров;
- агрессивная среда, вызывающая коррозию стальной арматуры и разрушение бетона;
- ограниченные сроки производства работ и невозможность применения тяжёлой техники;
- требования по сохранению геометрии помещения и минимизации строительной высоты.
Свойства углеродных композитных материалов
Углеродные композиты представляют собой систему из высокопрочных углеродных волокон, объединённых полимерной матрицей (эпоксидной, реже – винилэфирной). В строительстве применяются три основных вида: ламели (pultruded strips), холсты (carbon fiber sheets) и стержни (near-surface mounted rods). Для усиления ребристых плит покрытия чаще всего используют однонаправленные холсты и ламели, которые приклеиваются к бетонной поверхности с помощью эпоксидного адгезива. Прочность на растяжение таких материалов достигает 3000–4900 МПа, модуль упругости – 230–600 ГПа, что в несколько раз превышает аналогичные показатели стали. При этом плотность углеволокна составляет 1,6–1,9 г/см³, что обеспечивает минимальную дополнительную нагрузку.
Основные преимущества углепластиков перед традиционными материалами:
- Высокая удельная прочность и жёсткость, позволяющие воспринимать значительные усилия при малой толщине и массе.
- Коррозионная стойкость к агрессивным средам, щелочам, кислотам и хлоридам, что особенно важно для покрытий промышленных цехов.
- Технологичность монтажа: отсутствие сварочных работ, возможность выполнения усиления при отрицательных температурах (с использованием специальных адгезивов) и без остановки эксплуатации здания.
- Долговечность: срок службы композитов сопоставим с периодом эксплуатации сооружения, а усталостная прочность выше, чем у металла.
- Радиопрозрачность и немагнитность, что критично для некоторых производств.
Технология усиления ребристых плит
Подготовка поверхности
Первым этапом является диагностика и подготовка бетонной поверхности. Выполняется простукивание, ультразвуковая дефектоскопия, измерение прочности бетона склерометром, определение карбонизации и наличия хлоридов. Затем производится механическая шлифовка, обеспыливание, удаление цементного молочка, ремонт трещин и выбоин с помощью ремонтных составов. Влажность основания не должна превышать 4%, а температура – соответствовать требованиям производителя адгезива.
Укладка углеродных материалов

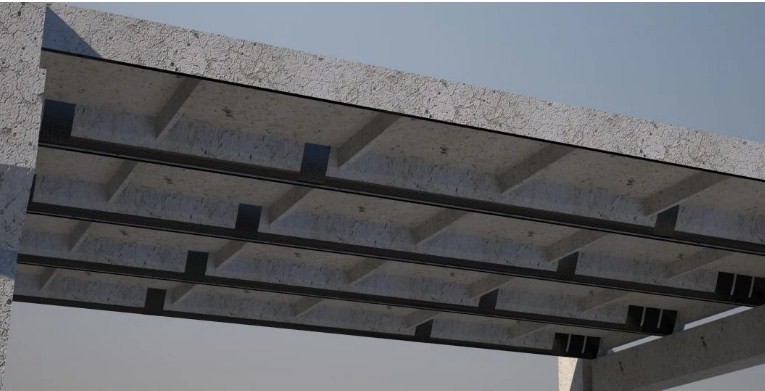

На подготовленную поверхность наносится грунтовка (праймер), затем – эпоксидный клей-шпатлевка для выравнивания. После этого укладывается углеродный холст или ламель, пропитываясь связующим. Важно обеспечить плотное прилегание, отсутствие воздушных пузырей и равномерное натяжение. Для ребристых плит часто применяют схему усиления в растянутой зоне рёбер, а также в зоне опорных участков для восприятия поперечных сил. При необходимости выполняется анкеровка углеволокна в теле плиты с помощью нагелей или U-образных хомутов.
Контроль качества и приёмка
После полимеризации адгезива проводится визуальный осмотр, простукивание для выявления отслоений, а также, при необходимости, инструментальный контроль – метод акустической эмиссии или ультразвуковой метод. При соблюдении технологии усиление позволяет восстановить несущую способность плиты до проектных значений или увеличить её на 30–50% в зависимости от схемы армирования.
Расчёт и проектирование усиления
Проектирование усиления ребристых плит покрытия углеродными композитами базируется на положениях действующих нормативных документов, в частности, сводов правил по усилению железобетонных конструкций композитными материалами. Расчёт выполняется по предельным состояниям первой и второй групп: проверяется прочность нормальных и наклонных сечений, трещиностойкость, деформативность. Учитывается совместная работа бетона, арматуры и внешнего армирования, а также влияние температурно-влажностных условий эксплуатации. Важно правильно назначить анкеровку и длину нахлёста, чтобы избежать преждевременного отслаивания композита.
Основные параметры, которые варьируются при проектировании:
- количество слоёв углеволокна и их ориентация;
- тип материала (холст, ламель, стержень);
- схема усиления (сплошное, полосовое, в виде U-обойм);
- величина предварительного напряжения (для предварительно напряжённых углепластиков);
- меры по анкеровке и защите от внешних воздействий.
Ограничения и особенности применения
Несмотря на очевидные преимущества, метод имеет ограничения. Углеродные композиты плохо работают при высоких температурах (выше 150–200 °C) из-за деградации полимерной матрицы, требуют тщательной подготовки поверхности и квалифицированного персонала. Кроме того, они неэффективны при значительных дефектах бетона, когда требуется полная замена конструкции. Также следует учитывать, что усиление углеволокном не повышает жёсткость плиты столь же значительно, как увеличение сечения, поэтому в ряде случаев необходимо комбинировать методы.
Тем не менее, для ребристых плит покрытия, эксплуатируемых в сложных условиях, углеродные композитные материалы остаются одним из наиболее рациональных решений, обеспечивающих минимальные сроки работ, сохранение полезного объёма помещений и высокую надёжность. Практика показывает, что правильно спроектированное и смонтированное усиление позволяет продлить срок службы конструкций на 20–30 лет без капитального ремонта.
