Железобетонные стойки являются одним из ключевых элементов капитальных несущих систем в энергетическом строительстве, городской инфраструктуре и промышленности. Они воспринимают вертикальные и горизонтальные нагрузки, обеспечивают устойчивость воздушных линий, контактных сетей, осветительных установок и технологических эстакад. В отличие от металлических и деревянных аналогов, такая стойка сочетает высокую несущую способность с сопротивлением коррозии, что особенно важно при эксплуатации в агрессивных средах. Долговечность конструкции определяется классом бетона, схемой армирования, качеством закладных деталей и условиями заделки в фундамент.
При подборе стойки для конкретного объекта специалисты учитывают расчетные нагрузки, длину пролета, ветровой район, толщину стенки гололеда и категорию местности. В ряде случаев проектировщики сверяют сортамент по https://metenergo.com/catalog/sk/, однако окончательное решение принимают по результатам проверки на прочность, трещиностойкость, деформативность и устойчивость. Ошибка на стадии выбора приводит либо к перерасходу материала, либо к преждевременному разрушению узла. Поэтому расчет всегда связывают с реальными условиями монтажа и последующей эксплуатации.
Назначение и классификация стоек
Железобетонная стойка может выполнять функции промежуточной, анкерной, угловой, концевой, переходной, транспозиционной, ответвительной или секционирующей опоры. Классификация зависит от воспринимаемых усилий, количества цепей, наличия оттяжек и типа фундамента. Отдельно выделяют свайные стойки, которые погружают в грунт без массивного башмака, и стойки с подкосом, повышающим боковую жесткость.
- Промежуточная стойка воспринимает вертикальные и поперечные нагрузки, но не принимает одностороннее тяжение проводов как анкерная.
- Анкерная стойка работает на значительное тяжение и требует усиленной анкеровки и фундамента.
- Угловая стойка устанавливается в точках поворота трассы и испытывает изгиб в двух плоскостях.
- Концевая стойка замыкает линию и воспринимает полное тяжение всех проводов.
- Переходная стойка применяется на пересечениях с дорогами, реками и инженерными сооружениями.
- Транспозиционная стойка служит для изменения порядка чередования фаз.
- Ответвительная стойка обеспечивает подключение отпайки к магистрали.
- Секционирующая стойка позволяет разделить линию на独立 участки для ремонта и обслуживания.
Конструкция и основные элементы
Типовая железобетонная стойка состоит из ствола, ригеля, траверсы, тросостойки, подкоса и закладных деталей. Ствол может быть одностоечным, двухстоечным, портальным, П-образным или А-образным. Для больших пролетов применяют центрифугированные стойки кольцевого сечения, обладающие повышенной жесткостью при меньшей массе. Ригель и траверса обеспечивают крепление изоляторов, линейной арматуры и проводов. Подкос увеличивает устойчивость в слабых грунтах, а оттяжка передает часть усилий на анкер.
- Одностоечная конструкция проста в монтаже, но ограничена по несущей способности.
- Двухстоечная схема распределяет нагрузку и применяется на ответственных участках.
- Портальная стойка удобна для больших пролетов и многопроводных систем.
- П-образная конструкция позволяет разместить несколько цепей и тросостойку.
- А-образная стойка обладает повышенной боковой жесткостью.
- Стойка СВ часто используется как вибрированная стойка с ненапрягаемой арматурой.
- Стойка СК может иметь напрягаемую арматуру и улучшенные характеристики по трещиностойкости.
- Закладная деталь служит для сварки или болтового соединения с траверсой.
- Анкер и башмак передают усилия на фундамент или свайный оголовок.
- Монтажная петля облегчает строповку и подъем изделия.
Материалы, бетон и армирование
Основой долговечности является бетонная матрица с проектным классом бетона, морозостойкостью и водонепроницаемостью. Для ответственных конструкций применяют тяжелый бетон, а для снижения массы — конструкционный легкий бетон. Арматура делится на напрягаемую и ненапрягаемую; она объединяется в пространственный каркас с хомутами и сетками. Напрягаемая арматура повышает трещиностойкость и позволяет уменьшить сечение стойки. Ненапрягаемая арматура воспринимает монтажные и поперечные усилия. Защитный слой бетона предохраняет арматуру от карбонизации, хлоридной агрессии и обнажения.
- Класс бетона назначают по прочности на сжатие и растяжение при изгибе.
- Морозостойкость важна для регионов с частыми переходами через ноль.
- Водонепроницаемость ограничивает доступ влаги и агрессивных солей.
- Трещиностойкость оценивают по ширине раскрытия трещин.
- Несущая способность зависит от армирования и геометрии сечения.
- Жесткость определяет деформативность под нагрузкой.
- Устойчивость учитывает продольный изгиб и гибкость стойки.
- Хомут препятствует поперечному растрескиванию.
- Сетка армирует зоны концентрации напряжений.
- Закладная деталь требует антикоррозионной защиты.
Заводская технология изготовления
Производство начинается с подготовки опалубки, укладки каркаса и фиксации закладных деталей. Затем выполняют формование, виброуплотнение и, при необходимости, центрифугирование или виброцентрифугирование. Центрифугирование дает плотную структуру бетона и высокую точность кольцевого сечения. После формования изделие проходит пропаривание в камере или автоклавную обработку. Контроль включает проверку геометрии, прочности, трещиностойкости и состояния поверхности. Готовые стойки маркируют по типоразмеру, серии и дате изготовления.
- Опалубка должна обеспечивать точные размеры и гладкую поверхность.
- Виброуплотнение удаляет воздушные раковины.
- Пропаривание ускоряет набор прочности.
- Автоклав повышает плотность и долговечность бетона.
- Формование требует строгого соблюдения технологии.
- Арматурный каркас устанавливают до бетонирования.
- Анкеровка напрягаемой арматуры выполняется по проекту.
- Готовое изделие проходит приемо-сдаточные испытания.
- Маркировка содержит информацию о партии и типоразмере.
Фундаменты и монтаж
Монтаж железобетонной стойки начинается с устройства фундамента. Это может быть стаканный фундамент, подножник, ростверк на сваях или свайный фундамент. В слабых грунтах применяют забивку, погружение, вибропогружение или лидерную скважину. После установки стойки выполняют выверку, рихтовку и замоноличивание. Стыки соединяют сваркой или болтовым соединением, а зазоры заполняют бетонной смесью. Обратная засыпка уплотняется слоями, а гидроизоляция и битумная мастика защищают подземную часть от влаги.
- Строповка выполняется за монтажные петли или специальные захваты.
- Выверка обеспечивает вертикальность и проектное положение.
- Рихтовка устраняет отклонения после установки.
- Замоноличивание повышает жесткость узла.
- Омоноличивание стыка создает монолитную передачу усилий.
- Сварка требует контроля качества шва.

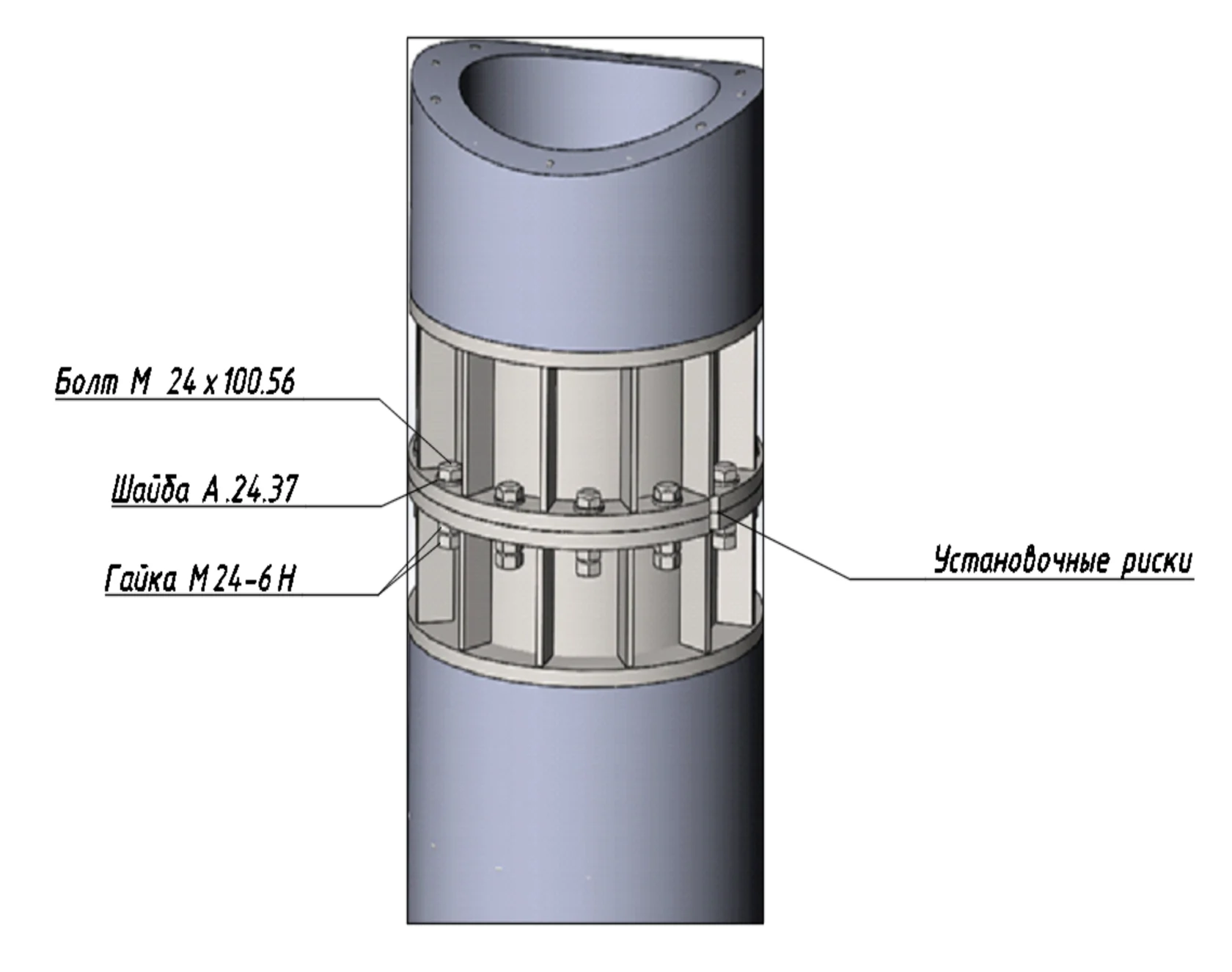

- Болтовое соединение удобно для сборно-разборных конструкций.
- Анкеровка в фундаменте воспринимает выдергивающие усилия.
- Заделка стойки предотвращает поворот и смещение.
- Гидроизоляция продлевает срок службы подземной зоны.
Эксплуатация, диагностика и ремонт
В процессе эксплуатации стойки подвергаются воздействию влаги, температур, ветра, гололеда и агрессивных сред. Диагностика включает визуальный осмотр, дефектоскопию, измерение ширины трещин и оценку состояния защитного слоя. Опасны сколы, обнажение арматуры, карбонизация и хлоридная агрессия. При выявлении дефектов выполняют ремонт: торкретирование, инъектирование, усиление обоймой или углеволокном. Если несущая способность снижена, стойку заменяют или усиливают подкосом, оттяжкой либо дополнительной стойкой.
- Диагностика проводится по регламенту и результатам осмотра.
- Дефектоскопия выявляет внутренние дефекты бетона и арматуры.
- Трещины измеряют в характерных зонах изгиба и сжатия.
- Сколы свидетельствуют о механическом повреждении.
- Обнажение арматуры требует немедленной защиты.
- Карбонизация снижает защитные свойства бетона.
- Хлоридная агрессия ускоряет коррозию арматуры.
- Ремонт восстанавливает защитный слой и геометрию.
- Усиление обоймой повышает прочность и жесткость.
- Углеволокно применяют для локального усиления.
Выбор, нормативы и экономика
Проектирование ведется по ГОСТ, СП и сериям типовых конструкций. Унификация позволяет сократить номенклатуру и ускорить монтаж. При выборе учитывают типоразмер, длину, класс бетона, армирование, способ установки и климатический район. Экономическая эффективность определяется стоимостью изготовления, транспортировки, монтажа и последующей эксплуатации. Железобетонная стойка обычно дороже деревянной, но выигрывает за счет долговечности и меньших затрат на ремонт. Для ответственных объектов применяют статические и динамические испытания, а также контроль проектной документации.
- ГОСТ задает требования к материалам и испытаниям.
- СП регламентирует расчет нагрузок и воздействий.
- Серия определяет типовые размеры и армирование.
- Типоразмер должен соответствовать пролету и району.
- Унификация упрощает складское хранение и логистику.
- Долговечность зависит от условий эксплуатации.
- Эксплуатация требует периодических осмотров.
- Ремонт планируют по результатам диагностики.
- Замена стойки необходима при критическом снижении прочности.
- Испытания подтверждают несущую способность и устойчивость.
Заключение
Железобетонные стойки остаются востребованным решением для энергетики, освещения и связи. Их надежность закладывается на этапе расчета, обеспечивается заводской технологией и поддерживается грамотной эксплуатацией. Правильный выбор ствола, ригеля, траверсы, фундамента и анкеровки позволяет достичь проектного срока службы. Контроль качества бетона, арматуры, закладных деталей и монтажных узлов снижает риск аварий. Своевременная диагностика, ремонт и усиление продлевают ресурс конструкции и обеспечивают безопасность воздушных линий.
