Принцип действия

Кабель греющий

Принцип действия устройства – это использование свойства матрицы греющего саморегулируемого кабеля. Две параллельные токопроводящие жилы заключены в пластину. Это проводящий полимер, который меняет своё электрическое сопротивление прямо пропорционально изменению температуры внешней среды. В некоторых моделях проводники вместо пластины соединены спиральными матричными нитями. Чтобы понять, как работают саморегулирующиеся нагревательные кабели, надо рассмотреть несколько видов обогрева.

Как защитить греющий кабель от падающих сосулек?
Устройство СНК

Пример с тёплыми полами

Комфортная температура нагрева напольного покрытия – это 36-380С. Чтобы подобрать длину и мощность СНК, применяют особую методику теплового расчёта. Пока будет включён самрег, в помещении будет установлена стабильная комфортная температура. Единственным недостатком таких тёплых полов является отсутствие возможности регулировки уровня прогрева.

Как защитить греющий кабель от падающих сосулек?
Саморегулируемый греющий кабель для тёплых полов

Пример с водопроводом

СНК обогревает водопроводную трубу на определённом уровне. Когда температура воздуха начинает понижаться, одновременно падает сопротивление матрицы, что вызывает увеличение силы тока, протекающего в медных жилах самрега. Вследствие чего увеличивается степень нагрева проводников. При повышении температуры процесс протекает в обратном порядке.

Как защитить греющий кабель от падающих сосулек?
Монтаж СНК снаружи трубопровода

Пример с обогревом кровли

Общеизвестно, какую опасность представляют скопившиеся массы снега на крышах домов и висящие сосульки. Саморегулирующаяся система обогрева кровли представляет собой СНК, уложенный особым способом. Форма раскладки самрега зависит от конфигурации крыши.

Уровень прогрева кровли постоянно корректирует саморегулируемый кабель. Это обеспечивает постепенное таяние снежного покрова и стекание его в виде талой воды.

Как защитить греющий кабель от падающих сосулек?

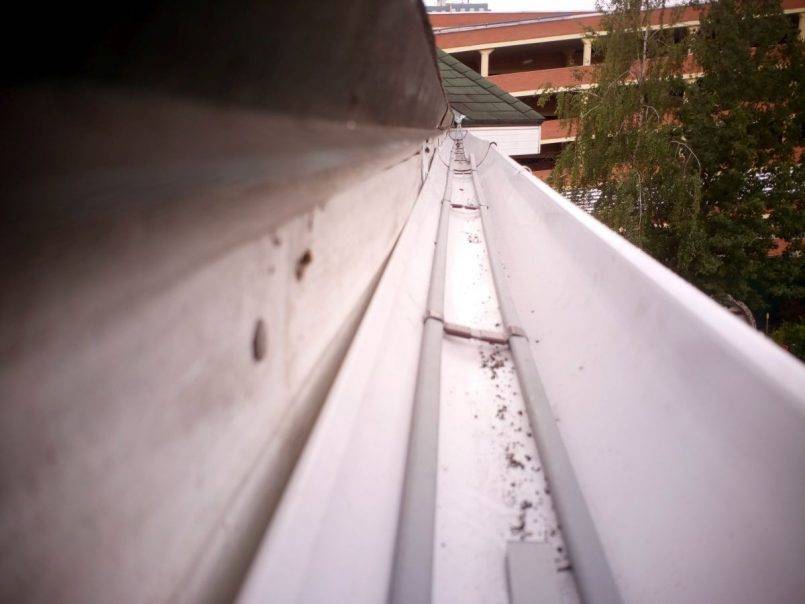

Наружные СНК для водостоков и кровли

Важно! При таком способе обогрева кровли достигают две цели. Снежные осадки не скапливаются на крыше и не создают риск падения снежных массивов на людей, в то же время кровля дома не подвергается чрезмерной снеговой нагрузке

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.Как защитить греющий кабель от падающих сосулек?

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.Как защитить греющий кабель от падающих сосулек?

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.Как защитить греющий кабель от падающих сосулек?

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Как защитить греющий кабель от падающих сосулек?

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.Как защитить греющий кабель от падающих сосулек?

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.Как защитить греющий кабель от падающих сосулек?

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.Как защитить греющий кабель от падающих сосулек?

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.Как защитить греющий кабель от падающих сосулек?

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

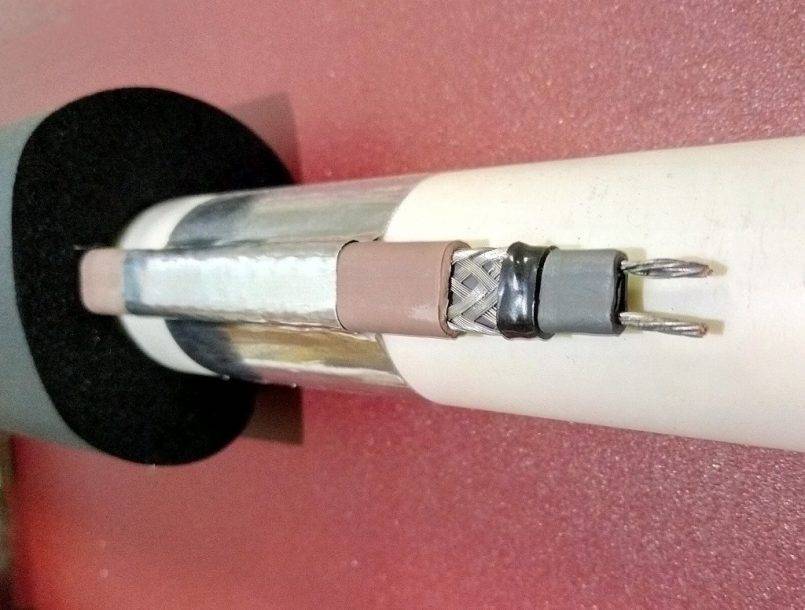

Поверх кабеля приклеивается еще один слой фольгированного скотча.Как защитить греющий кабель от падающих сосулек?

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.Как защитить греющий кабель от падающих сосулек?

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.Как защитить греющий кабель от падающих сосулек?

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Сколько кабеля нужно — метраж и мощность?

Как подсчитать нужный метраж кабеля? Для этого умножьте на два общую длину желоба и сливной трубы (при монтаже двух ниток обогрева).

Как защитить греющий кабель от падающих сосулек?

После чего рассчитайте высоту укладки кабеля на крыше и прибавьте расстояние от конца кровли до дна желоба.

Как защитить греющий кабель от падающих сосулек?

С учетом рекомендуемого шага укладки в 10-15см вы и получите длину нагревательной секции и всей системы анти-обледенения.

Как защитить греющий кабель от падающих сосулек?

Ошибка №3

Не забывайте, что излишки кабеля — это такой же недостаток, как и нехватка длины.

Как защитить греющий кабель от падающих сосулек?

Какой мощности выбирать кабель? При ширине желоба до 15см достаточно будет проложить одну нитку мощностью в 30-40Вт/м.

Как защитить греющий кабель от падающих сосулек?

Ошибка №4

При использовании кабеля менее 30Вт/м вы столкнетесь с серьезными проблемами. Система просто не будет справляться со своими задачами при определенных температурах и обильных осадках.

Как защитить греющий кабель от падающих сосулек?

Если другой мощности не нашли, закладывайте большее количество ниток.

Как защитить греющий кабель от падающих сосулек?

Для желобов шире 15см потребуется уложить две нитки кабеля. Мощность та же самая – 30-40Вт/м.

Как защитить греющий кабель от падающих сосулек?

Давайте рассмотрим весь цикл монтажа системы обогрева кровли и подключение автоматики для дома с крышей, имеющей плохую теплоизоляцию. То есть, когда требуется выполнить антиобледенение не только водостоков, но и самой крыши.

Технологические требования

На проложенный по краю крыши нагревательный провод окружающая среда оказывает негативное воздействие. Он нагревается под солнечными лучами, расширяется и сжимается при суточных и сезонных колебаниях температуры. На него воздействует влага и ветер.

Чтобы кабель не вышел из строя, он должен соответствовать следующим требованиям:

  1. Быть устойчивым к воздействию ультрафиолета.
  2. Быть прочным и герметичным.
  3. Иметь длительный срок службы и быть безопасным.

Производители выпускают электропровод в бухтах или в муфтах. Если планируется монтировать нагревательную систему, стоит купить электрический кабель в секциях. Его проще пробросить на крыше. Для обогрева водостоков лучше подходит выпущенный в бухте.

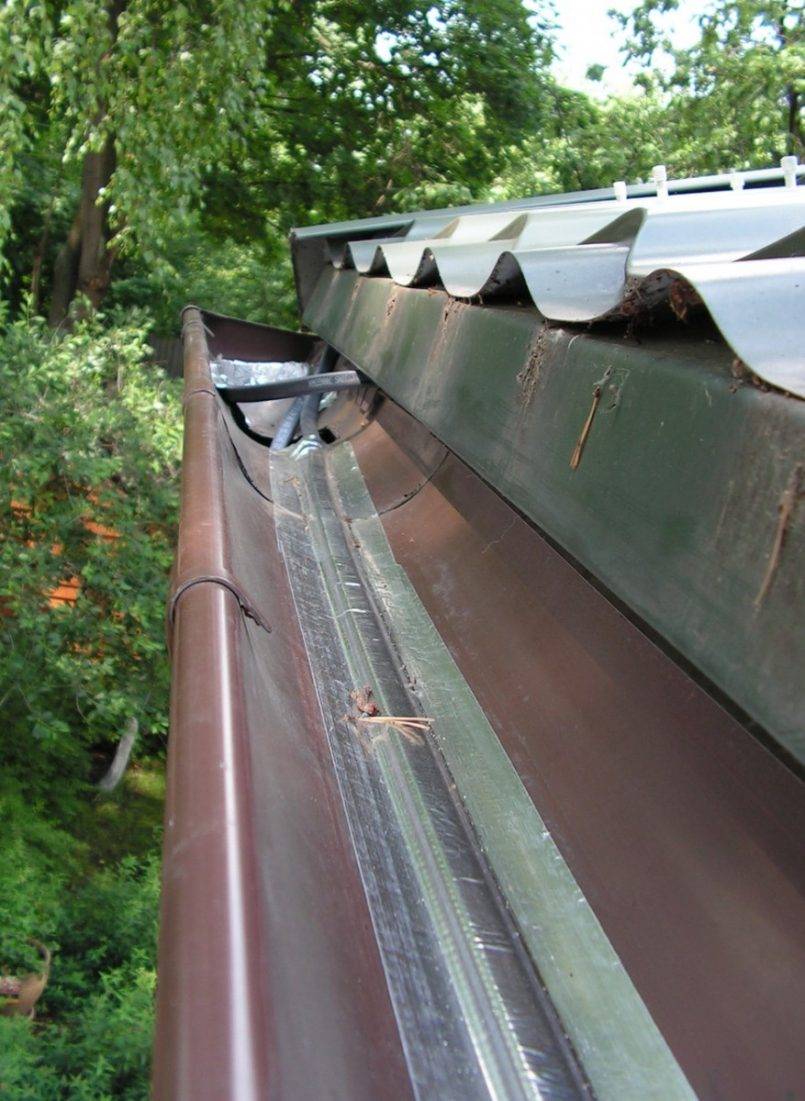

Нагрев водостока

Кроме того что имеется в системе греющий провод, есть еще и другие элементы:

  • распределительный блок;
  • датчики;
  • контроллер;
  • щит управления.

Как защитить греющий кабель от падающих сосулек?

В функции распределительного блока входит соединение нагревательного и силового провода. У него есть сигнальный кабель, который подходит к блоку с измерительными приборами. Данное устройство монтируется на крыше, и изначально защищено от проникновения в него воды.

Как защитить греющий кабель от падающих сосулек?

Измерительные приборы показывают количество осадков и температуру. Устанавливаются они в желобах и на крыше. Система обогрева работает на показаниях этого датчика, именно на основании этого и срабатывает нагревательная система.

Как защитить греющий кабель от падающих сосулек?

Особенности обогрева водостоков дома

Обогрев кровли и водостоков зависит от многих факторов, которые включают в себя:

  • тип электрического кабеля;
  • вид крыши;
  • климатические условия региона.

О типах нагревательного кабеля мы поговорим немного позднее, сейчас определимся с тем, какие основные виды крыш существуют и как это может влиять на установку антиобледенительной системы.

Структура кабеля для обогрева водостока.

Теплая кровля отличается недостатком изоляции, что становится причиной образования наростов льда. Такие кровли растапливают снег даже при минусовых температурах, после чего вода стекает на холодную кромку и замерзает. Именно поэтому для такого типа крыши необходима дополнительная прокладка отопительных секций по самой кромке петлями. Ширина таких петель составляет от тридцати до пятидесяти сантиметров, удельная мощность системы варьируется от двухсот до двухсот пятидесяти Ватт на квадратный метр.

Обогрев холодной кровли и водостоков несколько отличается. Такие крыши хорошо изолированы, тут часто имеется хорошо вентилируемое чердачное помещение. Для таких крыш монтируется только обогрев водостоков с линейной мощностью от двадцати – тридцати Ватт на каждый метр, при этом мощность должна постепенно увеличиваться до шестидесяти – семидесяти Ватт параллельно увеличению длины водостока. Все кабели необходимо оборудовать специальным защитным устройством для отключения.

Популярные статьи  Электростатическая защита

Также особенностью обогрева водосточных систем и крыши необходимо назвать тщательное планирование длины и расположения кабелей, возможность укладки системы своими руками. При этом учитывается длина ендовы, всех частей системы, погонный метраж водосточных труб, их необходимое количество. На сто – сто пятьдесят миллиметров желоба необходимо примерно тридцать – шестьдесят Ватт мощности на погонный метр, для желоба шириной в сто пятьдесят миллиметров расчетная мощность при стандартных погодных условиях составляет двести Ватт на квадратный метр.

Типы кабеля для водостоков

Для обогрева кровли применяются различные типы кабеля, которые можно уложить своими руками после расчета системы и секций. Используются два типа кабеля: резистивный и саморегулирующийся.

Резистивный кабель отличается более низкой стоимостью и доступностью, принцип работы его заключается в следующем: токопроводящая металлическая жила нагревается за счет подаваемого электротоку внутреннего сопротивления. Обогрев водостоков таким методом довольно прост, эксплуатация системы не отличается сложностью и большими затратами. Среди преимуществ необходимо отметить:

  • малую стоимость;
  • отсутствие стартовых токов при запуске;
  • наличие постоянной мощности.

Хотя последняя характеристика может стать и серьезным недостатком, так как потребность различных участков в тепле специфична, некоторые из них могут перегреваться, тогда как другим тепла просто не хватает.

Монтаж системы своими руками с резистивными кабелями отличается простотой, кабель может прокладываться вдоль желобов и труб либо обвивая их.

Более предпочтительным вариантом является прокладка зонального резистивного кабеля, который имеет специальную нихромовую нить нагрева. При этом погонная мощность кабеля не зависит от длины, его даже можно резать при необходимости.

Обогрев водостоков при помощи саморегулирующегося электрического кабеля является более надежным, но цена системы намного выше, а сам кабель имеет ограниченный срок годности за счет постепенного старения специальной нагревательной саморегулирующейся матрицы. Преимуществом подобной системы для обогрева водостоков является то, что прокладываемый кабель может менять свое сопротивление, то есть выделяемое тепло соответствует именно тому уровню, который необходим в данный момент.

Считается, что укладка саморегулирующихся систем более экономна в использовании, проста и надежна. Поэтому можете посмотреть стоимость подобных систем у разных производителей и выбрать тот вариант, который больше подходит под ваш бюджет.

Поделитесь полезной статьей:

Кабельные антиобледенительные системы

Как защитить греющий кабель от падающих сосулек?

Кабельная система обогрева кровли состоит из блока управления, распределительной сети и нагревателей:

  • блок управления включает в себя автоматизированную систему включения нагревателей, снабженную датчиками температуры, терморегуляторами и системой защиты;
  • распределительная сеть включает в себя низкоомную силовую проводку и специальные кабели и датчики температуры и осадков;
  • в качестве нагревателей используются высокоомные электрические кабели, непосредственно растапливающие снег и лед.

В целом кабельные системы обогрева обладают следующими достоинствами:

  • автономность, высокая эффективность и экономичность;
  • долговечность, возможность использования на различных типах крыш, эстетичность;
  • снижение затрат на обслуживание и ремонт кровли, увеличение срока эксплуатации крыши в целом.

Недостатки кабельных систем обогрева:

  • сложность монтажа и сравнительно высокая стоимость системы в целом;
  • с увеличением обогреваемой площади возрастают затраты на электроэнергию.
  • использование кабельной системы обогрева на больших крышах нецелесообразно.

Существует три типа нагревательных кабелей: резистивный, зонально-резистивный и саморегулирующий:

Резистивный кабель

Резистивный кабель имеет одну или несколько изолированных высокоомных жил и защитный металлический экран.

Преимущества:

  • сравнительно недороги;
  • просты в монтаже и обладают постоянной мощностью по всей длине.

Недостатки:

  • кабель нельзя резать;
  • на участках кровли, где не требуется большого количества тепла, выделяется избыточная мощность.

Зонально-резистивный кабель

Основное отличие зонально-резистивного кабеля от резистивного в том, что высокоомные нагревательные жилы идут параллельно питающим низкоомным, и соединяются с ними через определенные промежутки.

Преимущества:

  • кабели более надежны;
  • удобны в монтаже;
  • их мощность постоянна и не зависит от длины.

Саморегулирующий кабель

Особенность саморегулирующего кабеля в том, что сопротивление нагревательных жил изменяется в зависимости от температуры на данном участке, при этом соответственно изменяется подогрев.

Преимущества:

  • высокая надежность;
  • экономное потребление электроэнергии;
  • возможность отрезать куски необходимой длины.

Недостатки:

  • высокая стоимость;
  • снижение мощности при старении;
  • большие пусковые токи.

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.Как защитить греющий кабель от падающих сосулек?

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.Как защитить греющий кабель от падающих сосулек?

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.Как защитить греющий кабель от падающих сосулек?

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3
Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.Как защитить греющий кабель от падающих сосулек?

Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.Как защитить греющий кабель от падающих сосулек?

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.Как защитить греющий кабель от падающих сосулек?

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.Как защитить греющий кабель от падающих сосулек?

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.Как защитить греющий кабель от падающих сосулек?

Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.

Как защитить греющий кабель от падающих сосулек?

Заземляющий проводник обязательно должен быть длиньше всех остальных.Как защитить греющий кабель от падающих сосулек?

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами. Как защитить греющий кабель от падающих сосулек?

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).Как защитить греющий кабель от падающих сосулек?

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.Как защитить греющий кабель от падающих сосулек?

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Популярные статьи  Всепогодные уличные охранные датчики движения

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Расчет необходимой мощности

Основной фактор, влияющий на подбор необходимой мощности – количество «паразитного» тепла, проникающего под кровлю через верхние перекрытия. Его крайне сложно измерить или определить расчетным путем, к тому же оно изменяется в течение всего зимнего сезона.

Второй фактор – разнообразие конструкций кровли и водостоков, поэтому в каждом конкретном случае необходим индивидуальный подход и расчет. Наиболее распространенный тип крыш – это металлическая кровля на деревянной обрешетке, при этом горизонтальная часть водостока образована водоотбойником с разуклонкой к водосточным трубам. Второй тип крыш – с подвесным желобом под свесом кровли. Распространены и практически плоские крыши с водостоком внутри здания.

Исходя из теплового режима, крыши можно условно разделить на три типа:

Тип «холодная» крыша

Это хорошо изолированная крыша с низким уровнем теплопотерь через верхние перекрытия, часто с проветриваемым подкровельным пространством. Снег начинает таять, как правило, только на солнце. При этом минимальная температура таяния — не ниже −5 °C. Мощность системы снеготаяния для такой крыши должна быть минимальной.

Тип «теплая» крыша

Это плохо изолированная крыша. На таких крышах снег тает и при низких отрицательных температурах воздуха. Талая вода стекает вниз к водостокам, где замерзает и образует ледяной валик и сосульки. Минимальная температура таяния до −10 °C. К этому типу относят большинство крыш старых административных и жилых зданий. Для такой крыши необходима более мощная система снеготаяния, чем в первом случае.

Тип «горячая» крыша

Это очень плохо изолированная крыша, у которой чердак используется в технических целях — например, для разводки систем отопления или как жилое помещение. На таких крышах снег тает и при очень низких отрицательных температурах воздуха (ниже −10 °C). В этом случае проектирование системы снеготаяния представляет значительные трудности, а ее эксплуатация в дальнейшем сопряжена со значительным расходом электроэнергии. Для «горячих крыш» есть смысл сначала попытаться уменьшить количество «паразитного» тепла, утеплив верхние перекрытия, расположенные на чердаке коммуникации и затем устанавливать систему антиобледенения.

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2
Не используйте тонкостенные трубки без клея.

Ошибка №2
Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него

Как защитить греющий кабель от падающих сосулек?

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Нагрев водостока

Кроме того что имеется в системе греющий провод, есть еще и другие элементы:

  • распределительный блок;
  • датчики;
  • контроллер;
  • щит управления.

Как защитить греющий кабель от падающих сосулек?

В функции распределительного блока входит соединение нагревательного и силового провода. У него есть сигнальный кабель, который подходит к блоку с измерительными приборами. Данное устройство монтируется на крыше, и изначально защищено от проникновения в него воды.

Как защитить греющий кабель от падающих сосулек?

Измерительные приборы показывают количество осадков и температуру. Устанавливаются они в желобах и на крыше. Система обогрева работает на показаниях этого датчика, именно на основании этого и срабатывает нагревательная система.

Установка кабеля

Утепление водопроводных труб – это сложный процесс, который не терпит отлагательств. Именно для этого и используют нагревающий кабель. Температуру нагрева провода можно менять, изменяя величину сопротивления. Допустима установка греющего кабеля как снаружи, так и внутри трубы. Вне зависимости от места монтажа, провод подбирают с расчетом, чтоб потери тепла в водопроводных трубах не превышали количества тепла, которое выделяется в системе.

Установка нагревательного кабеля для водопроводных труб

Есть два варианта монтажа: вы можете укладывать кабель спирально либо параллельными рядами. Провод крепится при помощи липкой ленты или стягивающей металлической сетки. Для достижения максимального эффекта сохранения тепла трубу с нагревательным кабелем можно обмотать снаружи фольгой. Для грамотного процесса установки греющего провода, конечно, лучше обратиться за помощью к специалистам. В этом случае вы будете абсолютно уверены в правильности проведенных работ.

Выбор греющего кабеля для водопровода

Как защитить греющий кабель от падающих сосулек?Провод для нагрева труб подбирают в зависимости от целей, для которых предназначена система обогрева. Например, провода для нагрева могут использоваться в коттеджах, частных домах, на загородных участках, а также в коммунальных системах обогрева для защиты водосточных, канализационных и водопроводных систем от замерзания.

Как правило, для целей, перечисленных выше, идеально подойдет греющий провод, обладающий мощностью 50-60 Вт/м. Специалисты утверждают, что этого будет вполне достаточно для того, чтобы растопить лед и снег. Использовать провода с более высокой мощностью для данных целей будет нерационально.

Хотелось бы также отметить, что самый популярный на сегодняшний день греющий саморегулирующийся провод характеризуется двумя основными показателями:

  • Рабочая мощность
  • Мощность в состоянии покоя.

Эти характеристики всегда можно найти на самой поверхности провода.

В заключение данной статьи хотелось бы еще раз обратить ваше внимание на важность монтажа греющего провода в водопроводных, канализационных и водосточных системах. Помните, что правильно подобранный греющий кабель для водопровода поможет предотвратить замерзание воды в водопроводе и не допустить слабого напора воды в системе

Популярные статьи  Шлицевая отвертка

Монтаж на разных типах кровли

В зависимости от типа крыши и, соответственно, «слабых» к обледенению мест, греющий кабель укладывается по разному.

Качественный обогрев возможен при правильном расположении провода. Кабель, как правило, укладывается змейкой, высота его укладки обычно равняется длине ската кровли до пересечения с плоскостью стен и плюс 20 см. В таких местах происходит самое интенсивное накопление подтаявшего льда. Кабель укладывается с шагом 50 или 60 см. Здесь нужно исходить из климатической зоны. В местах, где очень часто происходит изменение температуры выше или ниже нуля градусов, нужно уменьшить шаг укладки, в этом случае обогрев будет более эффективным. Для свободного прохождения талой воды кабель обязательно укладывается в водостоках и желобах по периметру здания. Такой метод применим для одно-, двускатной крыши с мягким покрытием.

Для металлической кровли характерен следующий способ укладки нагревательных элементов. Провод укладывают по каждой из сторон шва металлических листов, затем пропускают через желоб водостоков ко второму шву и далее. Припуск кабеля по шву примерно равен расстоянию от ската кровли до пересечения с плоскостью стен и плюс 30 см.

Обогрев кровли и водостоков с плоской поверхностью осуществляют путем размещения провода по периметру и в сточных наклонных плоскостях. В вариантах наклонной кровли у зданий, где не предусмотрены водостоки, использует метод петлеобразного размещения кабеля с припуском за край на 7 см.

Ледяные скопления образуются и в долинах, то есть во внутренних углах пересечения наклонной крыши, поэтому в них тоже необходим обогрев.

Методы крепления тепловыделяющей жилы подбираются в зависимости от типа кровельного материала. На мягких крышах используют механический способ крепления с помощью клипс, которые прибиваются к поверхности. Места соединения обрабатывают герметиком. На сторону крыши длиной около 10 метров понадобится около 50-55 клипс, при укладке способом «змейка».

Возможен и монтаж с помощью клея. На металлической кровле монтаж провода производят с помощью приклеивания скоб специальным клеем. На каждый шов требуется 5 скоб

При клеевом способе важно обратить внимание на качество клея и соблюдать технологию его использования, в связи с тем что на металлических крышах особенно сильно возникает наледь и греющая жила должна быть надежно зафиксирована. Крепление же скоб с помощью гвоздей и шурупов к металлической крыше применяется редко, из-за прямого воздействия на материал кровли и нарушения антикоррозионного покрытия

Как защитить греющий кабель от падающих сосулек?

Схема автоматики обогрева крыши.

В желобах шириной менее 15 см провод размещают без жесткой фиксации, в более широких желобах рекомендуется размещать две жилы, разделенные между собой вставками. Непосредственно в водосток или воронку жилу нужно опустить на 30-40 см для предотвращения скопления льда, так как обмерзание водостоков приводит всю систему стока талых вод в негодность.

Типичные ошибки при выполнении монтажа

Выполняя монтаж обогрева, трудно не допустить ошибок. Опытные специалисты отмечают следующие из них:

  • игнорирование особенностей кровли;
  • ошибки, допущенные при креплении рабочего кабеля;
  • использование ленты не того типа;
  • применение хомутов из пластика;
  • подвешивание нагревательного элемента в трубе без металлического троса;
  • укладка на крыше проводов, не предназначенных для этой цели.

В результате игнорирования особенностей на некоторой части крыши рост наледи продолжается. Конструкция крыши порой представляет собой что-то немыслимое. Пластиковые хомуты разрушаются через несколько месяцев. Длинные провода без троса обрываются под тяжестью наросшего на них льда. Электрообогрев кровли на этом прекращает свое функционирование.

Как защитить греющий кабель от падающих сосулек?Watch this video on YouTube

Практика свидетельствует о необходимости обогрева крыши и водостоков с целью обеспечения правильного оттаивания и стока талых вод. Иначе падающие глыбы льда и снега приносят ежегодно многочисленные увечья людям и портят автомобили, стоящие во дворе. Смонтировать систему можно своими руками. Для этого нужно иметь готовый расчет мощности. Стоимость системы оправдает себя в течение самого короткого времени.

Как выбрать и подключить греющий кабель снаружи и внутри водопроводной трубы

Как выполнить прокладку силового электрического кабеля в земле

Как выполнить укладку электрического теплого пола под плитку?

Какой кабель для интернета лучше проложить в квартире?

Какие бывают виды соединительных муфт для кабелей?

Какой кабель лучше одножильный или многожильный?

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Сферы применения

Саморегулирующийся греющий кабель ( Обзор и тест )

Как защитить греющий кабель от падающих сосулек?Watch this video on YouTube

Саморегулирующийся нагреватель применяется как в быту, так и в промышленной сфере. Его предназначение — обогрев бытовых и промышленных водопроводов, находящихся как над поверхностью земли, так и под ней.

В нефтегазовой промышленности изделие используется, чтобы поддерживать температуру технологического процесса.

Рассмотрим более подробно самые распространённые сферы применения саморегулирующегося греющего проводника в быту.

Тёплые полы

Самрег используют для обустройства тёплого электрического пола. При монтаже такого пола во всей квартире, в ванной или санузле, поверхность будет прогреваться меньше. Это связано с тем, что в других помещениях обычно существуют ещё источники тепла, да и пол в ванной из плитки, а это холодный материал.

Если применять резистивный греющий кабель, то без установки дополнительного оборудования — терморегулятора и датчика, добиться нужного баланса не получится.

Выход — саморег, при его установке отсутствует надобность в дополнительных приборах. Принцип работы в том, что матрица будет сама регулировать равномерность нагрева пола.

Как защитить греющий кабель от падающих сосулек?

Водопровод

Для избегания промерзания воды в трубах зимой, саморегулирующим проводником обматывается вентиль водопровода. Вентиль имеет сложную форму, поэтому провод не соприкасается с каждой частью металла.

При установке резистивного греющего кабеля, он будет нагревать ещё воздух. Но если установить саморегулирующийся провод, то проводник будет греться только в тех местах, где соприкасается с металлом. Ведь его принцип работы заключается в эффективности теплоотдачи.

Канализация

Канализация замерзает редко, так как трубы расположены под уклоном, жидкость в них не застаивается, а протекает. Однако, при неисправностях узла спуска, вода движется медленно, может замёрзнуть по пути. Ледяные слои будут наслаиваться друг на друга, в конце концов, займут всё пространство.

Самый простой вариант обогрева канализации частного дома — установка саморегулирующего греющего провода, это предотвратит замерзание жидкости в трубах.

Как защитить греющий кабель от падающих сосулек?

Обогрев кровли

Зимой кровля подвергается обледенению, а определить какой участок будет подвержен образованию сосулек сложно. Использование нагревателя с полупроводниковой матрицей позволит обогревать те места крыши, на которых больше льда и воды.

Выбирать нужно вид не подверженный ультрафиолетовым лучам, переносящий высокую температуру, так как летом кровля сильно нагревается.

Обогрев теплиц

Схема отопления теплиц греющем кабелем схожа с  тёплым полом. Это практически тот же нагревательный пол, только уложенный под другое покрытие.

Саморегулирующийся кабель фиксируется к защитной сетке, которая расположена на песчаной подушке. Провод засыпается ещё одним слоем песка, затем монтируется вторая сетка, на которую укладывается плодородный слой.

Если систему обогрева невозможно смонтировать под грунтом, то саморегулирующий нагреватель размещается на стенах теплицы.

Как защитить греющий кабель от падающих сосулек?

Оптимальный вариант

Наибольшим спросом пользуются саморегулирующиеся кабели. Их преимущества:

  1. Длительный срок эксплуатации (от 20 лет).
  2. Разумная стоимость. Отсутствует необходимость покупать датчики, устанавливать сложное регулирующее оборудование. Поэтому цена саморегулирующегося греющего кабеля для кровли выгоднее резистивных моделей.
  3. Простота монтажа. Сборка системы требует правильного крепежа и подключения к распределительной коробке.
  4. Оптимизация затрат. Приняв решение купить греющий кабель для кровли саморегулирующегося типа, вы получите систему, где потребление энергии изменяется автоматически исходя из температуры воздуха, льда, снега.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
