Какие бывают припои, и какие у них свойства?

В начале своей радиолюбительской деятельности многие начинающие радиолюбители редко задаются вопросом о том, какие бывают припои и каковы их свойства.

Для сборки простейших самодельных устройств достаточно самого распространённого ПОС-61 или ему подобного. Как говориться: «Было бы, чем паять…»

Припой можно даже не покупать. Достаточно взять старую печатную плату от какого-нибудь электронного прибора и собрать его разогретым жалом паяльника с паяных контактов.

Особенно такой метод «добычи» актуален для тех, кто живёт вдали от городов и крупных населённых пунктов, где нет возможности побывать в магазине радиотоваров.

Припой, собранный с печатных плат

Но всё же, припой припою рознь. В своей практике человек, имеющий дело с электроникой, должен разбираться в вопросе его выбора. Поэтому рассмотрим подробно, какие бывают припои, для чего они применяются, какой из них лучше использовать для монтажа электронных схем и ремонта бытовой радиоаппаратуры.

Это интересно: Принципиальная схема сварочного инвертора для различных моделей — раскрываем все нюансы

Что такое флюс и его ключевые особенности

Не многие новички знают, что такое флюс и как его используют в процессе пайки. Это соединительная смесь. В её состав входят материалы, которые легко плавятся

Перед покупкой флюса необходимо обратить внимание на несколько факторов:

  • рабочая температура дополнительного состава;
  • вид металла, с которым предстоит работать;
  • температура, при которой начинается процесс пайки;
  • наличие дополнительных поверхностей, которые окружают место спайки;
  • наличие антикоррозийной плёнки на поверхности металла.

Существует два вида дополнительных составов, использующихся при пайке. Одни твёрдые и плавятся при высокой температуре. Другие мягкие и с ними можно начинать работать при низких температурах.

Предназначение

Чтобы работать с дополнительными веществами, необходимо знать для чего нужен флюс при пайке. Чтобы соединить контакты на плате, необходимо разогреть их до температуры свыше 500 градусов. Из-за этого можно повредить важные элементы платы. Чтобы не допустить окончательной поломки электроники, используются легкоплавкие составы, в которых преобладает свинец и олово. Они плавятся при температуре до 500 градусов и помогают соединить оборванные контакты.

Применение флюса

Перед тем как применять припой и флюс для пайки, необходимо обратить внимание на определённые характеристики:

  • устойчивость состава к коррозийным процессам;
  • рабочий размер соединительного шва;
  • прочность соединения;
  • температура плавки.

Очень часто в качестве припоя используют оловянный прут.

Как работает флюс — применение флюса для пайки SMD под микроскопом.

Хранение

Для простых ремонтных работ в домашних условиях достаточно приобрести тюбик с флюсом. Хранить его нужно в плотно закрытой емкости. Нельзя допускать, чтобы жидкий состав соприкасался с влагой. Также нельзя хранить легкоплавкие составы вблизи нагревательных приборов и открытого огня. Нельзя допускать чтобы температура в помещении, где хранится флюс, поднималась выше 25 градусов. Составы, которые хранились в упаковках с нарушенной герметичностью, желательно утилизировать и приобрести новый.

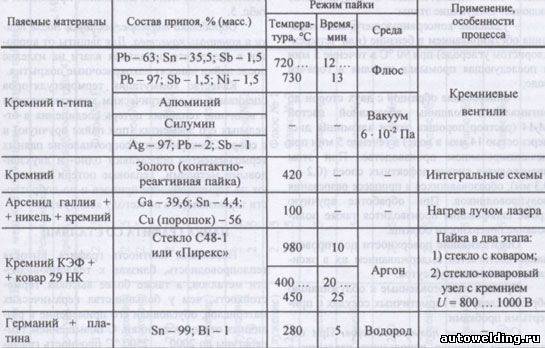

Припои для пайки. Твердые и мягкие припои.

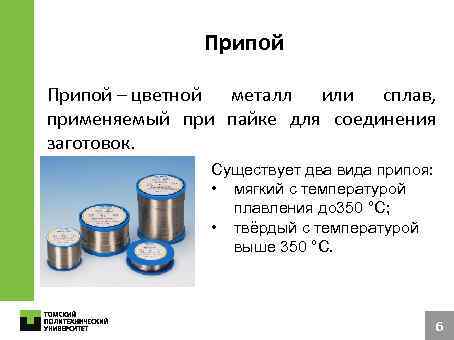

Припои бывают двух видов: твердый и мягкий. У мягкого припоя температура плавления до 400 ºС, а у твердого температура плавления выше 400 ºС.

Какие же отличаются у этих припоев кроме температурных режимов?

По физическому характеру твердые припои ничем не отличаются от мягких. Различия есть по химическому составу, прочности соединения и термоустойчивости.

По прочности соединения мягкие припои уступают твердым. Твердые припои выдерживают более высокие нагрузки чем мягкие. Прочность при растяжении твердых припоев составляет 100-500 МПа, а у мягких – 16-100 МПа. В свою очередь мягкие припои отличаются простотой процесса пайки. Для их разогрева подойдут обычные, удобные паяльники, с температурой плавления от 183 °C, чем не могут похвастаться твердые припои. Из-за своих высоких температур плавления приходится использовать более дорогие и неудобные паяльники. Чем больше содержание олова в мягкой смеси, тем меньше температура плавления припоя.

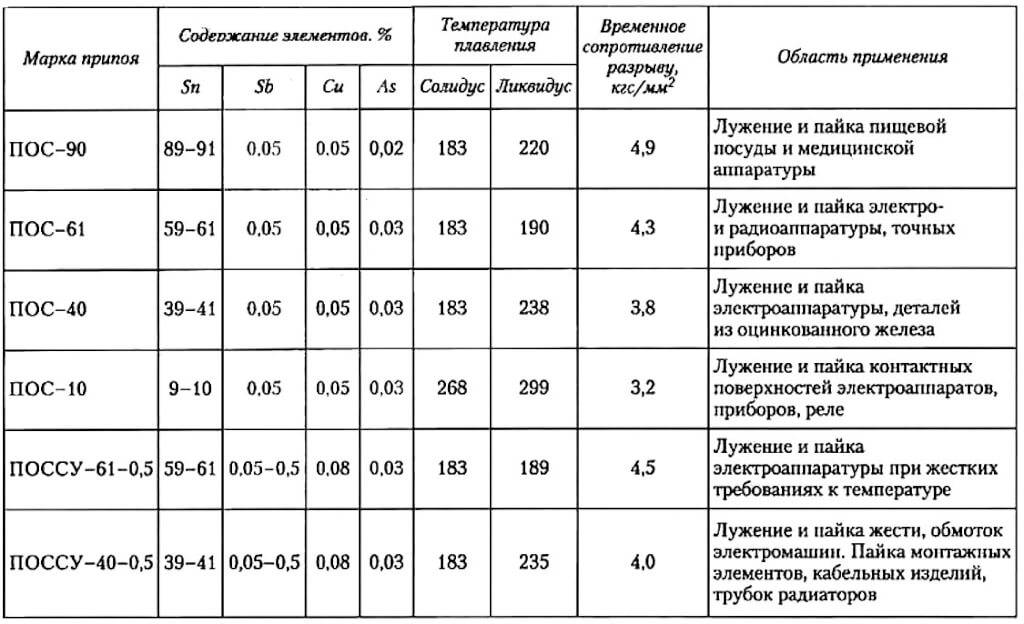

ПОС 90 — от 183°C до 220°C

ПОС 61 — от 183°C до 190°C

ПОС 40 — от 183°C до 238°C

ПОС 10 — от 268°C до 299°C

К мягким припоям относят:

Сурьмянистые припои (ПОССу) – используют для пайки оцинкованных изделий;

Оловянно-свинцово-кадмиевые (ПОСК) – используют для пайки чувствительных к перегреву деталей;

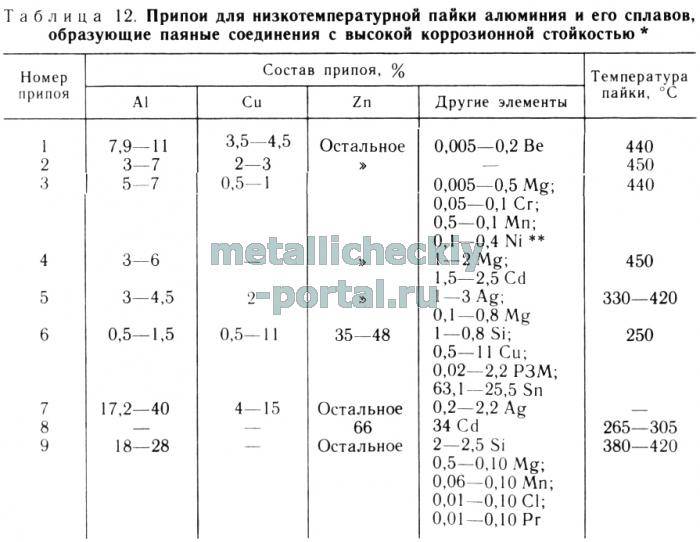

Оловянно-цинковые (ОЦ) – используют для пайки алюминия:

Бессвинцовые – обладает высокой электропроводностью и используют для пайки радиоэлектронной аппаратуры.

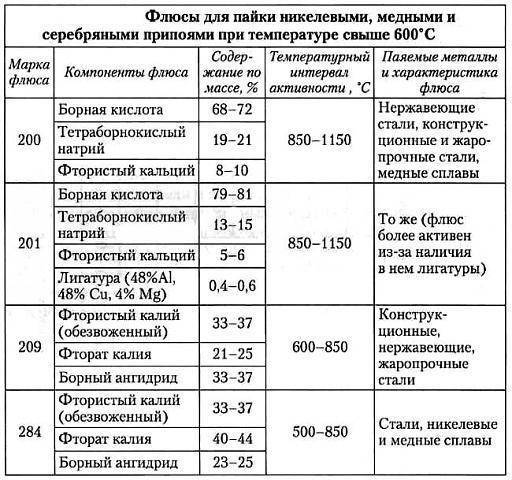

Твердые припои используют для пайки металлорежущих инструментов, систем трубопроводов, работающих под высоким давлением, в автомобилестроении, судостроении, тонкостенных деталей и т.д. Твердые припои играют огромную роль в промышленности. Без них был бы невозможен мелкий ремонт или изготовление различных металлических деталей.

Твердые припои подойдут для пайки медных, латунных, нержавеющих сплавов.

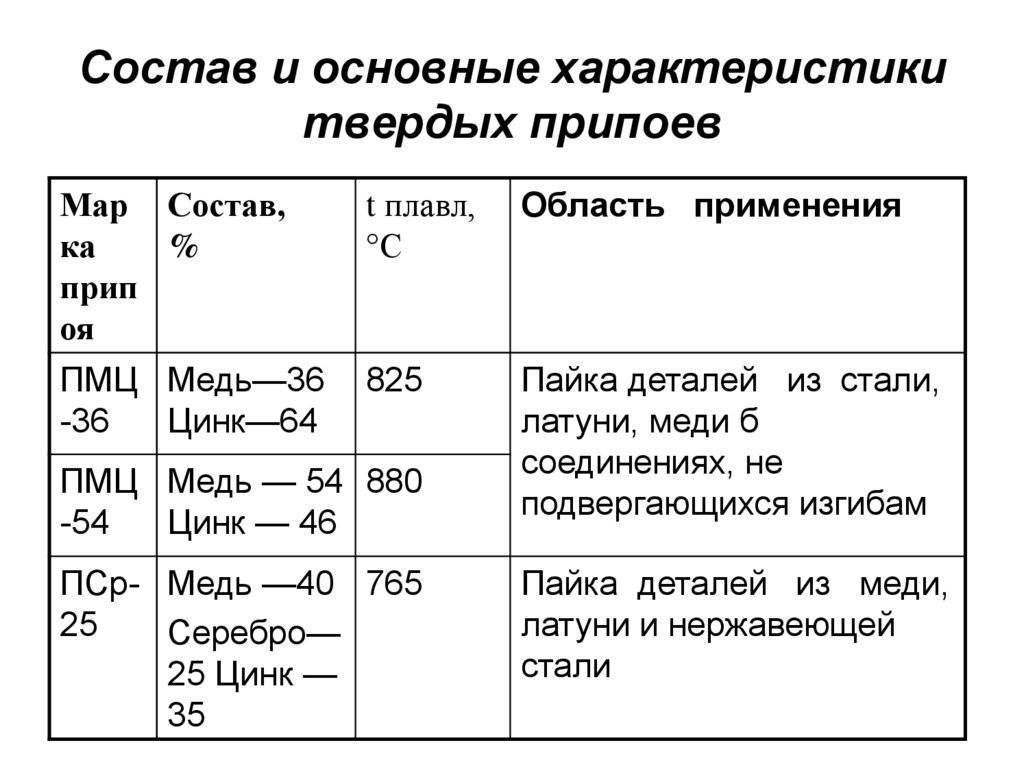

К твердым припоям относят:

Медно-цинковые (ПМЦ) – используются для пайки деталей с высокими внутренними давлениями. Ими паяют медь, латунь, бронзу.

Серебряные (ПСр) – данные припои подойдут для пайки черных и цветных металлов.

Медно-фосфорные (ПМФ) – используют для пайки деталей из меди и ее сплавов. Пайка такими припоями возможна без использования флюсов.

Таблица 3.

Физико-механические свойства припоев.

Маркаприпоя t, оС P, г/см3 ρ, Ом мм2/м λ, ккал/см с град σ, кгс/мм2 Относительное удлинение, % КС, кгс/см2 Твердость по Бриннелю
Солидус Ликвидус
ПОС 90 183 220 7,6 0,120 0,130 4,9 40 4,2 15,4
ПОС 61 183 190 8,5 0,139 0,120 4,3 46 3,9 14,0
ПОС 40 183 238 9,3 0,159 0,100 3,9 52 4,0 12,5
ПОС 10 268 299 10,8 0,200 0,084 3,2 44 3,2 12,5
ПОС 61М 183 192 8,5 0,143 0,117 4,5 40 1,1 14,9
ПОСК 50-18 142 145 8,8 0,133 0,130 4,0 40 4,9 14,0
ПОССу 61-0,5 183 189 8,5 0,140 0,120 4,5 35 3,7 13,5
ПОССу 50-0,5 183 216 8,9 0,149 0,112 3,8 62 4,4 13,2
ПОССу 40-0,5 183 235 9,3 0,169 0,100 4,0 50 4,0 13,0
ПОССу 35-0,5 183 245 9,5 0,172 0,100 3,8 47 3,9 13,3
ПОССу 30-0,5 183 255 8,7 0,179 0,090 3,6 45 3,9 13,2
ПОССу 25-0,5 183 266 10,0 0,182 0,090 3,6 45 3,9 13,6
ПОССу 18-0,5 183 277 10,2 0,198 0,084 3,6 50 3,6
ПОСу 95-5 234 240 7,3 0,145 0,110 4,0 46 5,5 18,0
ПОССу 40-2 185 229 9,2 0,172 0,100 4,3 48 2,8 14,2
ПОССу 35-2 185 243 9,4 0,179 0,090 4,0 40 2,6
ПОССу 30-2 185 250 9,6 0,182 0,090 4,0 40 2,5
ПОССу 25-2 185 260 9,8 0,185 0,090 3,8 35 2,4
ПОССу 18-2 186 270 10,1 0,206 0,081 3,6 35 1,9 11,7
ПОССу 15-2 184 275 10,3 0,208 0,080 3,6 35 1,9 12,0
ПОССу 10-2 268 285 10,7 0,208 0,080 3,5 30 1,9 10,8
ПОССу 8-3 240 290 10,5 0,207 0,081 4,0 43 1.7 12,8
ПОССу 5-1 275 308 11,2 0,200 0,084 3,3 40 2,8 10,7
ПОССу 4-6 244 270 10,7 0,208 0,080 6,5 15 0,8 17,3
Популярные статьи  Как можно сделать мигающую гирлянду из лампочек?

t – Температура плавления, оС;

P — Плотность, г/см3;

ρ — Удельное электросопротивление Ом мм2/м;

λ — Теплопроводность, ккал/см с град;

σ — Временное сопротивление разрыву, кгс/мм2;

КС — Ударная вязкость, кгс/см2.

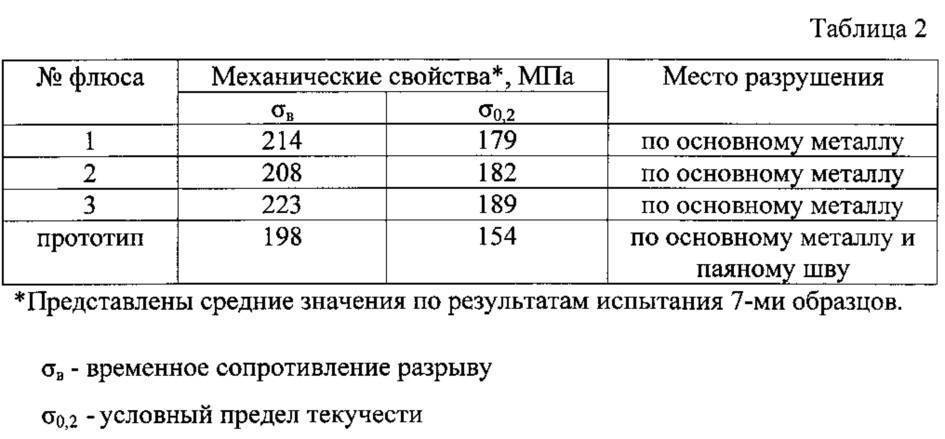

Функции флюсовых добавок

Большинство металлов обладают высокой активностью, поэтому покрыты сверху слоем оксидов. Содержания в воздухе кислорода (21 %) вполне хватает для реакции окисления.

При работе с металлами в место контакта неизбежно попадает оксидная пленка. Даже если накануне вы ее сняли каким-либо методом, то она очень быстро образуется заново.

Особенно легко окислительные реакции происходят на алюминиевых поверхностях. Сваривать их обычными методами практически невозможно. Нужно обязательно использовать флюсы, инертную газовую среду.

Оксиды, попадая в сварочную ванну, нарушают процесс формирования шва. Компоненты флюса могут предотвратить контакт металла с кислородом, убрать слой продуктов окисления. Образующееся облако газов уменьшает расход электрода, предотвращает разбрызгивание сварочной массы.

Сварочный шов формируется в нормальных условиях без дефектов. Компоненты флюсов взаимодействуют с расплавом металлов, улучшая свойства и внешнюю поверхность соединения.

Выбор флюса обусловлен составом металла, условиями сварки в каждой производственной ситуации.

Без содержания свинца

Бессвинцовый припой не должен содержать вредного металла и считается экологически чистым, не причиняющим вреда окружающей среде и исполнителям работ по пайке. Простейшим примером служит припой оловянный, который содержит чистое олово, имеет повышенную смачиваемость и высокую электропроводность. Для борьбы с недостатками, в них добавляют медь, серебро и золото, что помогает сделать субстанцию более твёрдой.

У такого изделия повышается температура расплавления, но найти полную альтернативу стандартным видам припоя пока что не удаётся, но основным показателем является безвредность. Олово занимает главное место в химическом составе, поэтому присущие ему свойства оказывают большое влияние на припой, из-за этого температура плавления у бессвинцового припоя ниже, а материал получается более мягким.

В. И. Блинов, образование ПТУ, специальность сварщик шестого разряда, допуск от НАКС к НГДО и ГО, опыт работы с 2004 года: «При отсутствии подходящего по всем параметрам варианта, во время пайки используйте марку ПСР-45, в которой содержание вредного свинца минимальное и составляет не более 0,5% от общего веса».

Диффузионный

Этот вид паяния отличается от остальных длительностью процесса, поскольку на диффузию требуется время.

Классификация припоев для пайки, технические характеристики и рекомендации по выборуПрипой внутри зоны шва выдерживается при определенной температуре дольше, чем, скажем, при обычном капиллярном виде пайке. Соединение двух заготовок происходит за счет диффузии припоя и спаиваемых металлов.

Сам процесс диффузии заключается в проникновении молекул одного вещества в структуру другого вещества. Спайка происходит на молекулярном уровне и дает возможность получить более прочный шов.

Диффузионный вид требует строго соблюдения температурного и временного режима. Температура нагрева в зоне пайки всегда выше, чем температура плавления припоя.

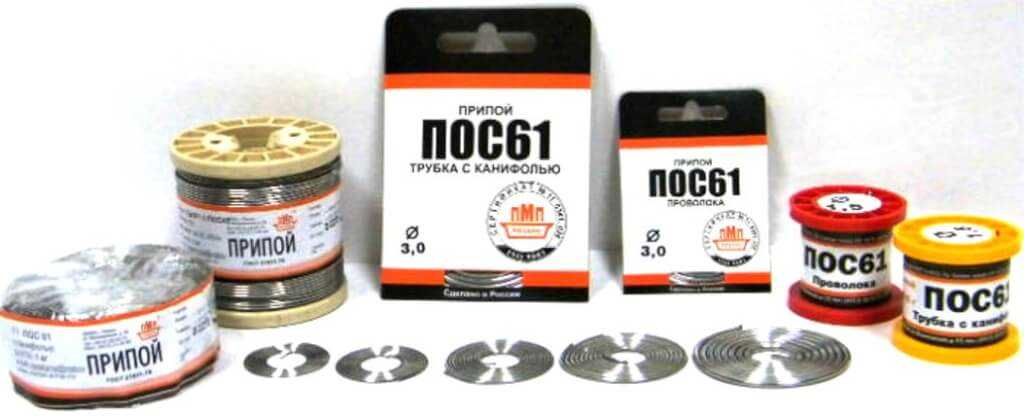

Разновидности

Классификация припоев для пайки, технические характеристики и рекомендации по выбору

  1. Проволока. Ее диаметр находится в пределах от 1 до 7 мм, в зависимости от области применения. Величина шага составляет 0,5 мм. Поставка осуществляется в компактных бухтах или катушках, которые разматывают в процессе эксплуатации. Данная форма выпуска является самой востребованной.

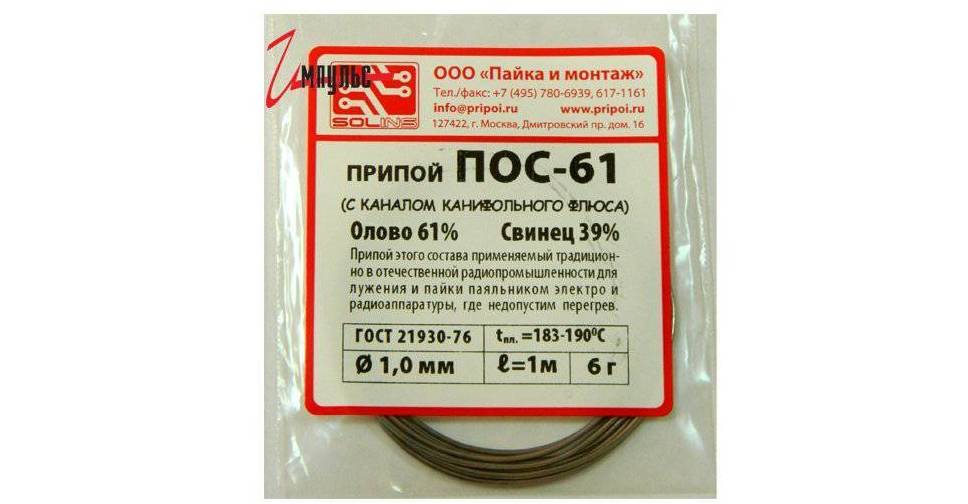

  2. Припой с канифолью ПОС 61 выпускают в виде тонких трубок с наполнителем, закрученных спиралью. Сосновая канифоль играет роль флюса при паяльных работах. Ее преимущество – нейтральный состав, который не требует удаления после завершения рабочего цикла, в отличие от флюсов на кислотной основе. Прочие виды припоев ПОС 61 выпускают без канифоли.
  3. Лента. Отличительная особенность – возможность быстрого ремонта кабельно-проводниковых материалов. Ленточный припой характеризуется низким содержанием сурьмы.
  4. Прутки. Их длина не превышает 40 см. Максимальный диаметр – 8 мм. Данная форма выпуска идеально подходит для лужения температурного стержня паяльника. Некоторые мастера предпочитают изготавливать прутки самостоятельно, отливая их в специальные формы.

Для крупных производственных предприятий ПОС 61 поставляют в виде массивных слитков, массой до 25 кг. Это снижает себестоимость расходных материалов и паяльных работ.

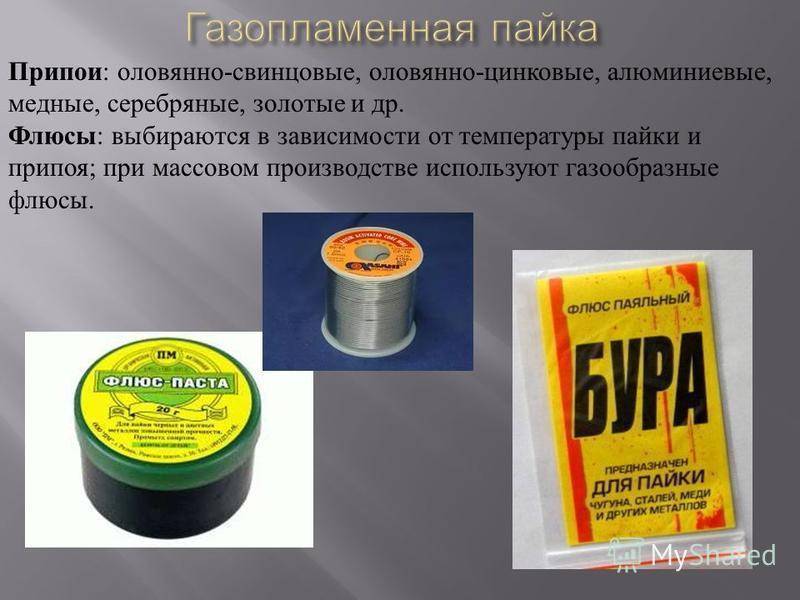

Флюс для пайки паяльником

Флюс это вспомогательное вещество, необходимое для освобождения поверхностей спаиваемых деталей от окислов и лучшему растеканию припоя по поверхности металла при пайке. Без применения флюса выполнить паяльником качественную пайку практически не возможно.

При приготовлении наиболее популярных флюсов для пайки электрическим паяльником, применяется канифоль. Ее получают из древесины деревьев хвойных пород, в основном сосны. При температуре около 50°С канифоль размягчается, а при 250°С начинает кипеть.

Классификация припоев для пайки, технические характеристики и рекомендации по выбору

Канифоль не устойчива к воздействию атмосферной влаги – гидролизуется. Она состоит на 85-90% из абиетиновой кислоты. Если не удалить остатки канифоли после пайки то происходит окисление места пайки. Многие этого не знают и считают, что канифоль для металла безвредна. Кроме того, впитывая воду из атмосферы, канифоль увеличивает свою проводимость и может нарушать работу электронных устройств, особенно высоковольтных их цепей.

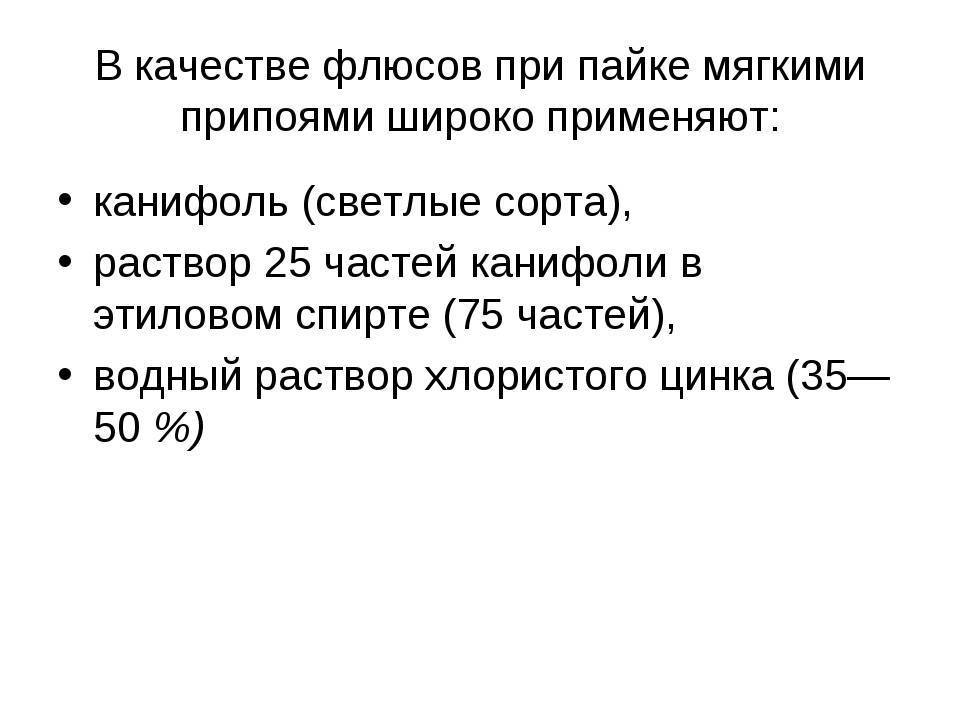

Популярные флюсы для пайки электрическим паяльником

Наименование флюса Состав % от общего объема Область применения флюса Способ приготовления флюса Удаление остатков флюса
Канифольные не активные флюсы
Канифоль светлая Канифоль светлая — 100 Пайка меди и ее сплавов легкоплавкими припоями Готов к использованию Спиртом или ацетоном, кистью
Спирто-канифольный Канифоль — 20 Спирт — 80 Пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах Растворить в этиловом спирте порошок канифоли
Глицерино-канифольный Канифоль — 6 Глицерин -14 Спирт — 80 Герметичная пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах Растворить в этиловом спирте порошок канифоли, затем добавить глицерин
Канифольные активные флюсы
Канифольный хлористо-цинковый Канифоль — 24 Хлористый цинк — 1 Спирт — 75 Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка Ацетоном, кистью
Канифольный хлористо-цинковый (флюс паста) Канифоль — 16 Хлористый цинк — 4 Вазелин — 80 Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов Смешать порошки канифоли и хлористого цинка с техническим вазелином
Кислотные активные флюсы.
Хлористо-цинковый Хлористый цинк — 25 Соляная кислота — 1 Вода — 75 Пайка деталей из чёрных и цветных металлов Кислоту медленно вливают в посуду до ¾ ее высоты с кусочками цинка, когда перестанут выделения пузырьки водорода, флюс готов Промывка водой или раствором питьевой соды в воде, кистью
Канифоль — 16 Хлористый цинк — 4 Вазелин — 80 Флюс паста. Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов Смешать порошки канифоли и хлористого цинка с техническим вазелином
Канифоль — 24 Хлористый цинк — 1 Спирт — 75 Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка
ФИМ Ортофосфорная кислота (плотность 1,7) — 16 Спирит этиловый — 1,6 Вода — остальное Пайка меди, серебра, константана, платины, нержавеющей стали, черных и других металлов Кислоту медленно вливают в посуду и затем добавляют спирт Промывка водой, кистью

Флюс на основе спирта и растворителей требуется хранить в герметичной таре, иначе жидкость быстро испарится. Очень удобна для этих целей бутылочка от маникюрного лака. Всегда и кисточка под рукой, которой удобно наносить флюс на место пайки. Такую бутылочку практически в любом доме можно найти. Еще ее достоинство, кисточка и закрутка не растворяются спиртом и растворителем. Перед наполнением флюсом обязательно нужно тщательно вымыть бутылочку и кисточку от лака. Если лак сильно застыл, то налить ацетона и оставить. Через время лак растворится.

Популярные статьи  Контроллер заряда аккумулятора

Классификация припоев для пайки, технические характеристики и рекомендации по выбору

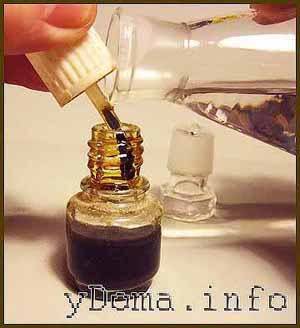

В бутылочке я и приготавливаю спирто-канифольный флюс. Сначала через воронку из бумаги насыпаю порошок канифоли и затем заливаю спиртом. Легко налить спирт в узкое горлышко бутылочки, если прикоснуться горлышком бутылки со спиртом к кисточке, предварительно смоченной в спирте. Лить нужно очень медленно и ни одной капли не прольете. Со временем спирт испаряется и флюс становится густым. Тогда нужно его разбавить спиртом до требуемой консистенции.

В качестве флюса я часто использую не документированный флюс аспирин (ацетил салициловая кислота), который применяют в качестве лекарства. С помощью его, можно без предварительной подготовки, залудить медные и стальные поверхности. На основе аспирина легко готовится и жидкий флюс для пайки паяльником, достаточно таблетку растворить в небольшом количестве спирта, ацетона или воды.

Виды флюсов

Целью флюса является очистка паяного соединения при нанесении припоя, что позволяет течь припою, что приводит к хорошему и свободному от пустот паяному соединению. Флюс также изменяет поверхностное натяжение, что увеличивает адгезию припоя к металлу в паяном соединении. Припой, используемый для электроники, имеет встроенный в него флюс, и струйка дыма, который выделяется в процессе пайки, вызвана испарением флюса. Длительное воздействие дымовых газов опасно для здоровья. Риск для здоровья, вероятно, меньше для любителя, выполняющего пайку время от времени. Тем не менее, рекомендуется установить небольшой вентилятор для отвода паров флюса от рабочей зоны во время пайки.

Существует три различных типа флюса для пайки электроники. Основным отличием является сложность удаления флюса.

Водорастворимый. Основным преимуществом водорастворимого флюса является то, что его относительно легко удалить. Промойте контур под теплой проточной водой и при необходимости перемешайте мягкой щетиной. Также можно использовать ультразвуковой очиститель. Выполните промывку в деионизированной (DI) или паровой дистиллированной воде. Основным недостатком этого типа потока является то, что он должен быть удален.

На основе канифоли. Традиционно флюс, используемый в электронике, основан на сосновой канифоли. Он доступен в трех вариантах: неактивированный (R), слабо активированный (RMA) и активированный (RA), причем последний является наиболее кислым из трех. Остатки от флюса на основе канифоли являются слегка коррозийными и должны быть удалены после пайки. Флюс на основе канифоли может быть удален изопропиловым или изопропанольным спиртом с последующим промыванием в деионизированной воде.

Неочищаемый флюс. Как видно из названия, неочищаемый флюс составлен так, что очистка не требуется. Некоторые утверждают, что, хотя неочищаемый флюс не требует очистки, флюс следует удалить в любом случае. К сожалению, неочищенный флюс очень трудно удалить, что требует использования чистящих флюсов, содержащих ацетон, гексан и другие агрессивные растворители.

Флюсовые очистители

Проблема с остатком флюса в том, что он гидрофильный, то есть притягивает воду. Это означает, что любые остатки флюса на печатной плате будут вызывать значительные токи утечки во влажный день. У вас может быть схема, которая хорошо работает в сухом климате, но не работает в прибрежном климате. Сочетание воды и остатков флюса также вызывает коррозию и может привести к выходу из строя ваших цепей со временем. Как отмечено выше, исключения представляют собой остатки, оставленные неочищаемым флюсом, которые не являются коррозийными, и остатки от канифолевого флюса, которые являются лишь очень мягкими коррозионными, что позволяет пропустить этап очистки.

Удалители флюса бывают различной степени агрессивности — от легких до тяжелых. Удалители флюса для легких режимов работы обычно состоят из изопропила или изопропанола, в то время как для удаления флюсов в сверхмощном режиме используются ацетон, гексан и другие довольно неприятные растворители. Эти чистящие средства чрезвычайно огнеопасны и должны использоваться только в хорошо проветриваемых помещениях

В дополнение к личной безопасности обратите внимание, что некоторые средства для удаления флюсов растворяют пластмассы, поэтому будьте осторожны

Химические препараты для работы

В связи с тем, что жало паяльника чистое и сухое, а технология паяния предусматривает флюсы, необходим набор химических препаратов. Для качественной работы рекомендуется следующий перечень флюсов:

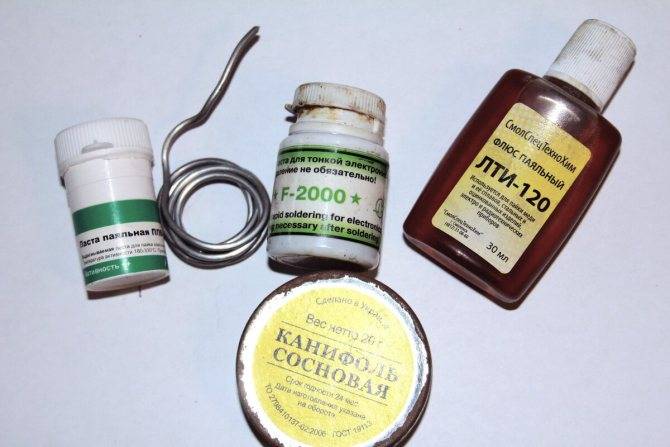

  • Канифоль — универсальное и популярное вещество, без которого ни один паяльщик не приступит к работе. Применение обязательное. Продаётся в сухом виде.
  • Флюс ЛТИ-120 химически активное вещество, в состав которого входит ортофосфорная кислота для снятия окислов с металла. Принцип действия как у обычной канифоли. Применяется для работы с окислившимся металлом. Смывать после завершения процесса не требуется.
  • Флюс Ф-38М — это активное кислотное вещество, которое необходимо смывать после работы. Применяется для пайки нихрома, алюминия, нержавеющей стали. Отмывается обезжиренным бензином.
  • Паяльная кислота, более дешёвый вариант флюса Ф-38М. Применяется в исключительных случаях, так как имеет свойство разъедать металл. Помогает при пайке нержавейки, бронзы, никеля, нихрома.
  • Глицерин — маслянистая жидкость, окислительными свойствами не обладает, безопасна, не приносит вреда изделиям. Смывается обычной водой.
  • Самодельный флюс — на 200 грамм изобутилового спирта добавляется 200 грамм этилового, водка не подходит, так как содержит воду. В смесь спиртов добавляется 50 грамм глицерина и 100 грамм канифоли. Получается концентрированный раствор, обладающий неактивными свойствами, смывается водой.
  • Флюс индикаторный ТТ. Плотность геля. Имеет пастообразную структуру, не течёт, не требует отмывки. На маркировке рекомендация производителя: не смывать, предохраняет контакты от окисления.

При ковке

Классификация припоев для пайки, технические характеристики и рекомендации по выбору

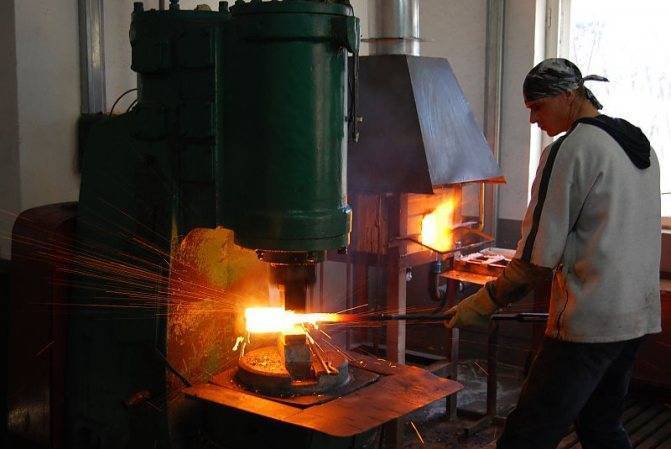

Самый древний вид сварки – это ковка. Называть этот процесс сваркой можно с натяжкой. Тем не менее, термин «кузнечная сварка» подразумевает именно соединение двух металлов ковкой. Выполняют ее вручную или с помощью оборудования. Ковке обычно подвергают виды стальных сплавов с низким содержанием углерода.

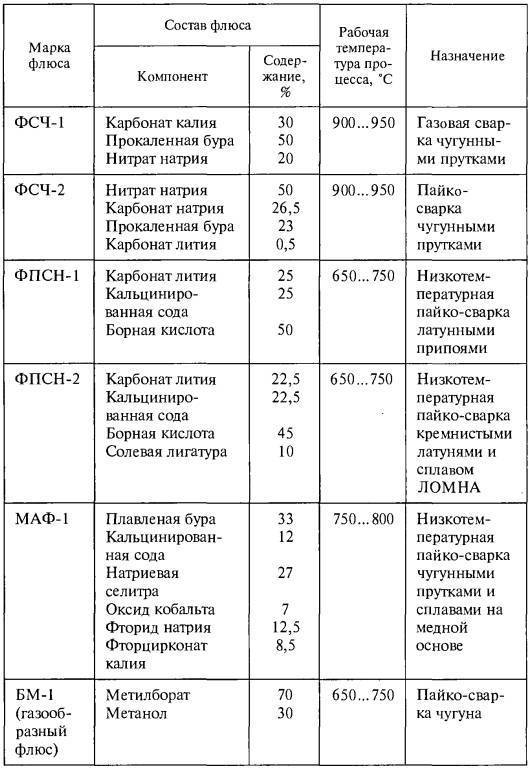

Флюс для кузнечной сварки практически всегда в качестве основы содержит железосинеродистый калий. Массовая доля его различна, варьируется от 1 весовой части до 27 весовых частей.

Остальными компонентами могут быть бура, борная кислота, хлорид натрия. Смесь перед ковкой насыпают на металлическую заготовку, доведенную до температуры 1000 °C.

Флюс вместе с окалиной превращается в жидкую массу шлака, обволакивает рабочую зону, предохраняет ее от дальнейшего окисления.

Грамотный выбор флюса, режима проведения сварки гарантирует образование качественного сварочного шва.

Низкотемпературные припои

Легкоплавкие припои имеют температуру перехода к жидкому состоянию до 450 °C. Применяются радиотехническими соединениями, при спайке проводов, других работах. Основные составляющие таких изделий пайки имеют сплавы олова, свинца, кадмия или висмута. В процессе обезжиривания, лужения технических плат имеют место сплавы Вуда или Розе. Такие вещества переходят в жидкое состояние уже на отметке 70 °C.

Классификация припоев для пайки, технические характеристики и рекомендации по выбору

Низкотемпературный припой

Металлы имеют различную температуру плавления, важно ознакомиться с составом припоя перед покупкой

  1. Олово представляет собой легкоплавкий металл, который растворяется серной или соляной кислотой. Плавится металл на отметке 232 °C, воздействие стандартных комнатных температур не влияет на него, однако при отметке -50 °С разрушается составная кристаллическая решетка.
  2. Свинец является популярным ввиду своей легкоплавкости, хорошо поддается обработке. Окисляется только поверхность, на которую происходит воздействие окружающего воздуха.
  3. Кадмий используется в антикоррозийных целях при пайке изделием из олова и свинца. Сам материал токсичен, плавится при отметке 321 °С.
  4. Висмут добавляется в состав ввиду растворимости серной кислотой, азотной средой.
Популярные статьи  Формула механической мощности — средняя и мгновенная мощность

Наиболее удобная форма выпуска для пайки радиодеталей – проволока диаметром 2-2,5 см. Составом современных изделий является канифоль, которая выступает ролью флюса.

Характеристики отдельных марок

Все представители категории относятся к легкоплавким припоям. Оловянно-свинцовые сплавы при любом соотношении исходных металлов плавятся при температуре до 450 °С. ПОС регламентированы ГОСТом.

Производители поставляют припойную продукцию:

  • в литых чушках;
  • в виде проволочных изделий;
  • лентообразной фольги;
  • трубчатой продукции с флюсами внутри;
  • порошков или пастообразной массы.

Классификация припоев для пайки, технические характеристики и рекомендации по выбору

Больше половины олова

В сплаве, содержащем 90 % олова, остальную часть массы составляет свинец. Припой ПОС-90 имеет температуру плавления 220 ℃.

Применяется для пайки изделий, которые впоследствии будут подвергаться гальванической обработке золотом или серебром.

Оловянно-свинцовый припой с 61 % олова имеет более доступную температуру плавления, равную 191 °С. ПОС-61 используется для изготовления тонких контактов деталей из медных и стальных сплавов в различных измерительных приборах. Места нанесения сплава не должны подвергаться сильному нагреванию.

Припой модно применять для пайки проводов, имеющих толщину до 0,08 мм, в обмотке. Он может подвергаться действию токов высокой частоты.

Припой используют во всех ситуациях, требующих большой прочности и надежности соединения радиоэлементов, компонентов микросхем. Им можно паять провода, защищенные оболочкой из поливинилхлорида.

Оловянно-свинцовый припой, содержащий равные доли двух металлов, обозначается как ПОС-50. Он плавится при температуре 222 ℃. Применим во всех ситуациях, где может использоваться ПОС-61.

Отличие сводится к тому, что данный припой имеет более высокую температуру плавления. Если контакт может нагреваться это качество будет полезным.

Меньше половины олова

Швы, для которых велика вероятность нагрева до еще более высоких температур, следует паять посредством припоя ПОС-40. Температура плавления оловянно-свинцового сплава, содержащего от 39 % до 41 % олова, составляет 238 °С.

Обращаем внимание на то, что представленные показатели характерны для окончательного плавления сплава. Начинается процесс при несколько более низких температурах. Сплав предназначен для работы с проводами, деталями из разных металлов

Образующийся шов имеет меньший запас прочности, чем соединения, полученные сплавами с большей массовой долей олова. Припой используют для получения соединений, не подвергающихся большой механической нагрузке

Сплав предназначен для работы с проводами, деталями из разных металлов. Образующийся шов имеет меньший запас прочности, чем соединения, полученные сплавами с большей массовой долей олова. Припой используют для получения соединений, не подвергающихся большой механической нагрузке.

Еще большую температуру окончательного расплавления имеет сплав ПОС-30. Она равна 256 ℃.

Этот оловянно-свинцовый припой используется для пайки швов, не подлежащих нагрузке, из медных и стальных материалов.

Припой ПОС-18 окончательно расплавляется при 277 ℃. Образующийся шов имеет небольшую механическую устойчивость.

Представленный оловянно-свинцовый сплав можно применять для лужения, пайки ненагружаемых медных деталей, изделий из оцинкованного железа.

Оловянно-свинцовый сплав, содержащий всего 10 % олова, имеет максимальную в этом ряду температуру плавления, равную 299 ℃, и минимальную прочность.

ПОС-10 может использоваться для пайки, лужения контактов на поверхности приборов реле. ГОСТ позволяет применять состав для обработки контрольных точек в топках паровозов. В настоящее время паровозы остались уже только в музеях, иногда их приходится ремонтировать, реставрировать.

Свойства оловянно-свинцовых припоев

Наиболее важное свойство припоев — сопротивление срезу, так как большинство паяных соединений работает на срез. Оловянно-свинцовые припои марок ПОС 18, ПОС 30, ПОС 40 имеют более высокое сопротивление срезу, чем чистые олово и свинец, и потому применение их для получения прочного шва дает более хорошие результаты

Оловянно-свинцовые припои марок ПОС 18, ПОС 30, ПОС 40 имеют более высокое сопротивление срезу, чем чистые олово и свинец, и потому применение их для получения прочного шва дает более хорошие результаты.

Припои должны обладать как высоким сопротивлением разрыву, так и максимальной вязкостью. По данным таблицы можно установить взаимозаменяемость высокооловянных и малооловянных припоев. Например, припой ПОС 18 в отношении вязкости несколько лучше припоя ПОС 40, причем незначительно отличается от последнего по прочности. Припой ПОС 50 вполне может быть заменен припоем ПОС 40 и ПОС 30. Знания твердости важны в том отношении, что более твердые припои лучше сопротивляются истиранию, чем мягкие.

Поэтому все преимущества в этом отношении будут за припоем ПОСС 4-6. Остальные припои (ПОС 18, ПОС 30 и ПОС 40) имеют несколько меньшую твердость. Ударная вязкость (сопротивление удару) имеет наибольшее значение для чистого олова, но припой ПОС 40 и ПОС 30 немногим отличается в этом отношении от олова. Поэтому припой ПОС 40 может быть применен в особых случаях, где места спайки подвергаются сильной вибрации. Для обычных условий работы, при небольших вибрациях, применяют припой ПОС 18.

Температура плавления припоя имеет тоже большое значение: от нее зависит выбор метода паяния. Наиболее низкой температурой плавления обладает припой ПОС 62, содержащий 62 % олова. Этот припой применяют в случаях, когда при паянии нельзя перегревать детали, например при соединении очень тонких проводов. Возможность применения в таких случаях тройных легкоплавких сплавов, в которых низкая точка плавления достигается добавкой третьего компонента (например, висмута), исключается, в связи с тем, что тройные сплавы не обладают такой высокой вязкостью, как двойные сплавы.

Таблица 9

Свойства оловяино-свинцовых припоев
Марка припоя Температура
плавления,
°С
Температура начала
расплавления,
°С
Интервал
затвердения,
°С
Предел прочности
при растяжении,
кгс\мм2
Относительное
удлинение
0,1 232 232 1,9 43
ПОС 90 222 183 39 4,3 25
ПОС 50 209 183 26 3,6 32
ПОС 40 235 183 52 3,2 63
ПОС-30 256 183 73 3,3 58
ПОС 25 265 183 82 2,8 52,1
ПОС 18 277 183 94 2,8 67
ПОСС 4-6 265 245 20 5,9 23,7
С1 327 327 1,1 45

Припой ПОС 62 теперь применяют мало, так как перегрева при паянии легко избежать, применив припой ПОС 40 очень тонкого сечения, например в виде проволоки диаметром 1—2 мм. Под действием паяльника расплавление тонкой проволоки происходит быстро, вследствие чего уменьшается до минимума время воздействия высокой температуры.

Практика показала, что припой марки ПОСС 4—6 в отношении прочности спайки равноценен припою марки ПОС 30 для всех материалов, кроме оцинкованного железа и меди. При этом припой марки ПОС 40 в большинстве случаев обладает наибольшей прочностью и в этом отношении превосходит высокооловянный припой марки ПОС 62 и чистое олово. Поэтому для получения наибольшей прочности шва ни в коем случае не следует применять чистое олово.

Припой марки ПОС 18 при паянии встык дает более высокую прочность спайки, чем припой марки ПОС 40. Поэтому припой ПОС 18 применяют, когда температура плавления припоя не имеет решающего значения.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
