Кронштейн для антенны

Конструкции кронштейнов

По области применения необходимо выделить следующие виды кронштейнов для антенны:

• Уличные;
• Комнатные;
• Автомобильные.

Автомобильные кронштейны представляют собой специализированные конструкции, а потому в данной статье останавливаться на них подробно не имеет смысла.

Для установки внутри помещений используют специальные, комнатные антенны, с соответствующими крепежными кронштейнами. Их главная особенность: малые габариты, возможность установки в любом месте, за исключением некоторых, специальных моделей, а также эстетический внешний вид.

Трудностей в использовании таких антенн и, соответственно  их кронштейнов, не возникает, тем более – они выполнены как единое целое.

Вариантов таких кронштейнов очень много. Сложность и стоимость зависит от многих факторов: масса самой антенны; необходимость настройки в пространстве; способ установки; возможность удаленной регулировки положения.

Очень многие делают кронштейн для антенны своими руками

В данном случае важно учитывать свои возможности и предусмотреть достаточную прочность и надежность конструкции

Изготовление кронштейна своими руками

В том случае, когда поблизости нет специализированного магазина, а антенну нужно закрепить, можно сделать кронштейн в домашних условиях.

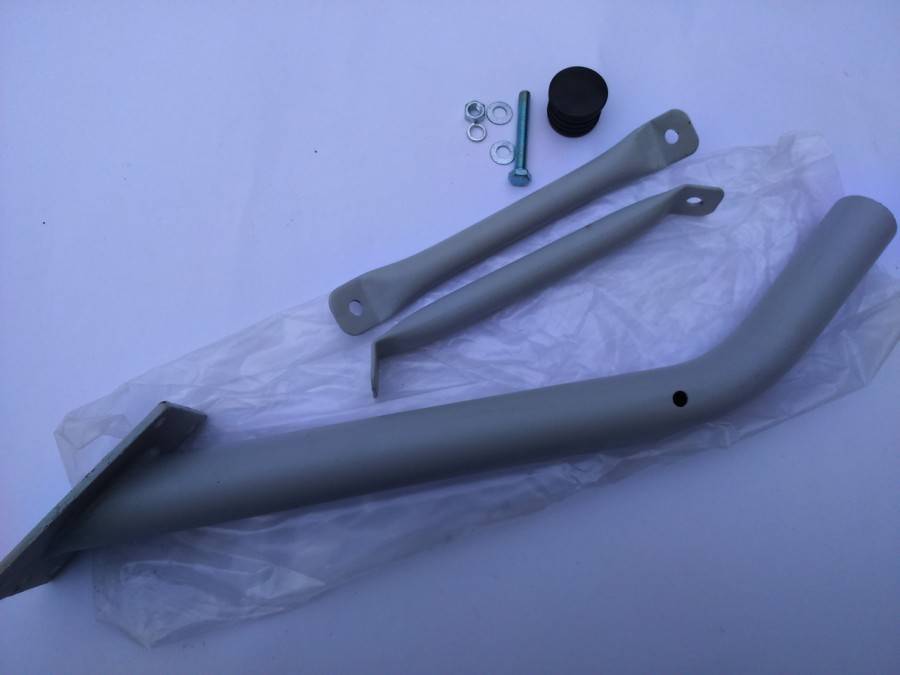

Инструкция, как изготовить кронштейн для спутниковой антенны своими руками:

1. Для качественной работы понадобится ножовка или лобзик, рубанок, болгарка, дрель, отвертка, топор, молоток, гвозди, разводные ключи. Также в качестве основы понадобится деревянная жердь длиной до 1,6 метра, одна железная пластина и металлическая труба.
2. Деревянную планку следует тщательно очистить от старой коры, заусениц, неровностей. Все работы производят с помощью рубанка.
3. Железную пластину, в которой имеются отверстия, необходимо согнуть под углом. Расчет угла наклона должен быть таким, чтобы деревянная планка располагалась на крыше под прямым углом.
4. Металлическую трубу режут на две половины.
5. Оба конца каждой из половин необходимо сделать плоскими, например, с помощью молотка. Получившиеся плоские планки также необходимо согнуть под углом, размер которого зависит от формы крыши.
6. На плоских концах необходимо просверлить по два отверстия для креплений.
7. Дальнейшая работа заключается в установке самодельного кронштейна. Железную пластину при помощи саморезов крепят на деревянной планке.
8. На самой планке просверливают отверстие для болта, который предварительно монтируют на концы двух металлических труб. Две трубы сплющенными концами заводят друг за друга, место стыка соединяют одиночным болтом.
9. Чуть выше фиксирующего болта крепят металлические концы к деревянной планке обычными саморезами. Кронштейн готов, и далее можно крепить его на крышу.

Для кирпичных и бетонных стен используют обыкновенные дюбеля, просверливая отверстия перфоратором. Для деревянной стены можно выбрать шурупы глухари, снабженные головкой под гаечный ключ.

Типы спутниковых антенн

Спутниковая антенна бывает нескольких видов, у каждого из которых свое назначение. Варианты конструкции:

• шаровидная;
• тарелкообразная;
• зеркальная;

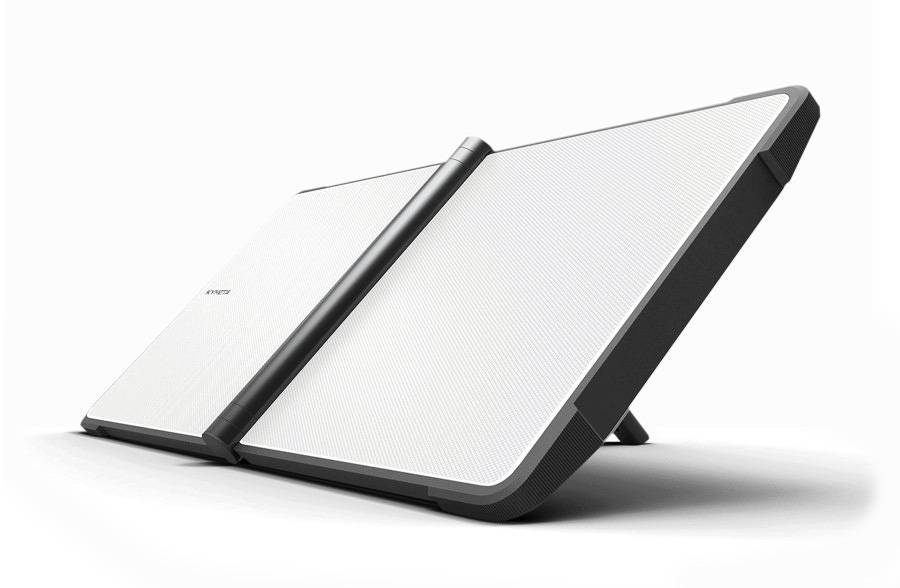

• плоская.

Наиболее бюджетным, а потому популярным видом, является так называемая тарелка. Антенна такого типа может быть короткофокусной и длиннофокусной. Они различаются формой одного из важнейших элементов спутниковой антенны – зеркала (его обычно называют рефлектором).

Существуют также прямофокусные устройства. Они являются одними из самых дешевых, но не пользуются популярностью среди обычных пользователей, так как механизм их крепления на стену очень сложен и требует дополнительных расходов.

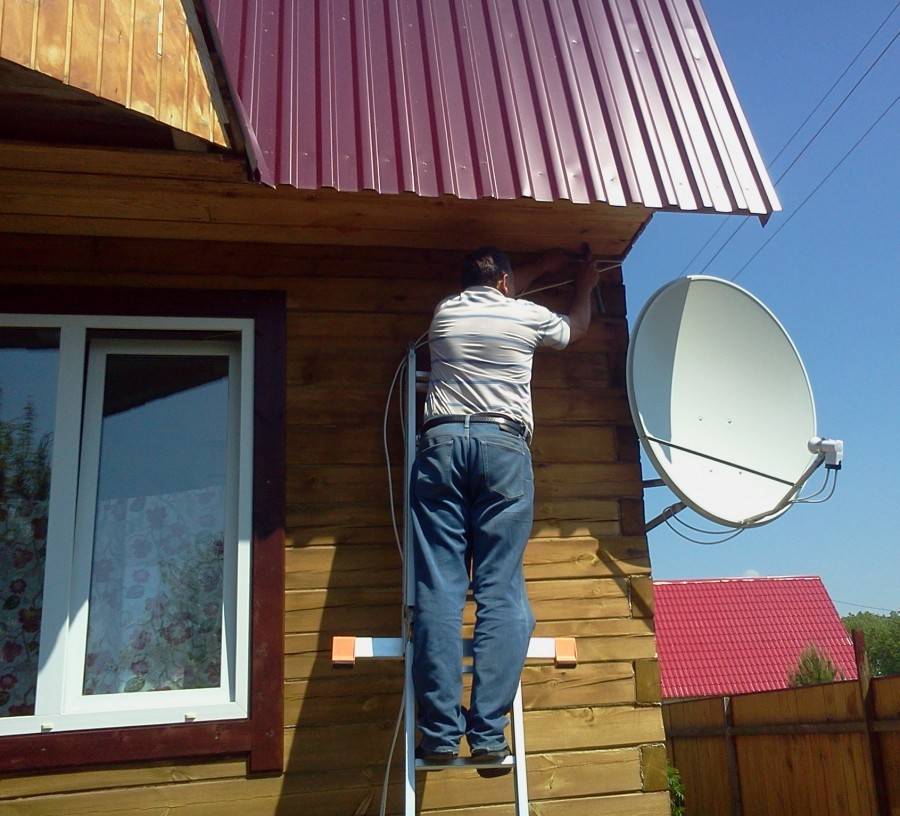

Установка спутниковой тарелки

Установка зеркала происходит намного проще, так как это оборудование комплектуется крепежами. Самостоятельно изготавливать основание не придется. К стене каркас крепят анкерными болтами, после чего надевают тарелку для дальнейшей настройки.

Монтаж на крыше предусматривает крепление основания на кровлю. Весь процесс аналогичен выше рассмотренному варианту. Только растяжки здесь не понадобятся, так как тарелка устанавливается низко.

Зеркалу не важна высота, ему надо задать правильное направление, чтобы поймать сигнал.

Вот здесь и наступает самый трудный момент настройки. Подключив кабель к ресиверу, сначала по центральному конвертеру выставляют нужное направление параболы, добившись качественного сигнала. Далее, фидерами крепят боковые конвертеры и, не трогая зеркало, направляют их.

После установки любой из антенн, остается ровно без колец разложить кабель, зафиксировать его пластиковыми хомутами и можно смотреть любимые телепередачи.

В следующем видео — советы по установке и настройке спутниковой антенны.

Что еще почитать по теме?

Заземление

Нужно ли заземлять уличную антенну?

Теоретически, если на приусадебном участке нет громоотвода, это мера безопасности необходима. При ударе молнии заземленное антенное устройство сработает в режиме громоотвода, сохранив телевизор от возгорания. В то же время у специалистов бытует мнение, что в заземлении антенн особой необходимости нет, учитывая, что большинство людей не смотрят телевизор во время грозы, вынимая при этом штекер кабеля из антенного гнезда.

Схема заземления телевизионной антенны и мачты:

О том, как сделать громоотвод своими рукамимы рассказывали в отдельной статье. Инструкция по монтажу контура заземления в дометакже была нами подробно описана ранее.

Теперь вы знаете, как установить антенну на крыше частного дома. Надеемся, наша пошаговая инструкция, с фото и видео примерами была для вас полезной и интересной!

Рекомендуем также ВИДЕО:

Установка антенны – как провести работы правильно и не нарушить закон

http://okrovle.com/kroem-kryshu-sami/montazh-antenny-na-kryshe.html

http://stylekrov.ru/kak-ustanovit-antennu.html

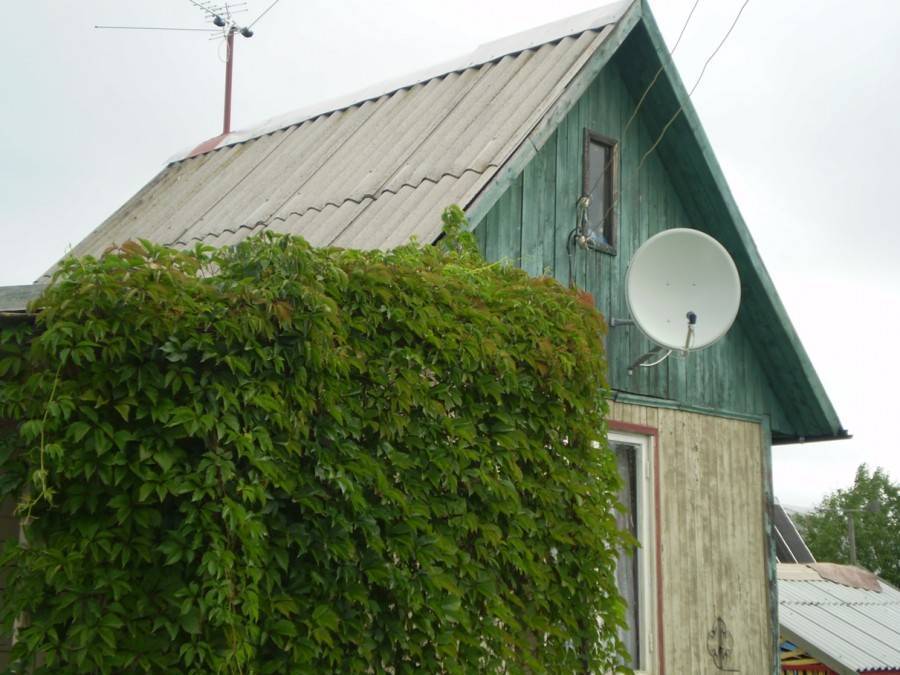

Правила установки антенны на крыше дома

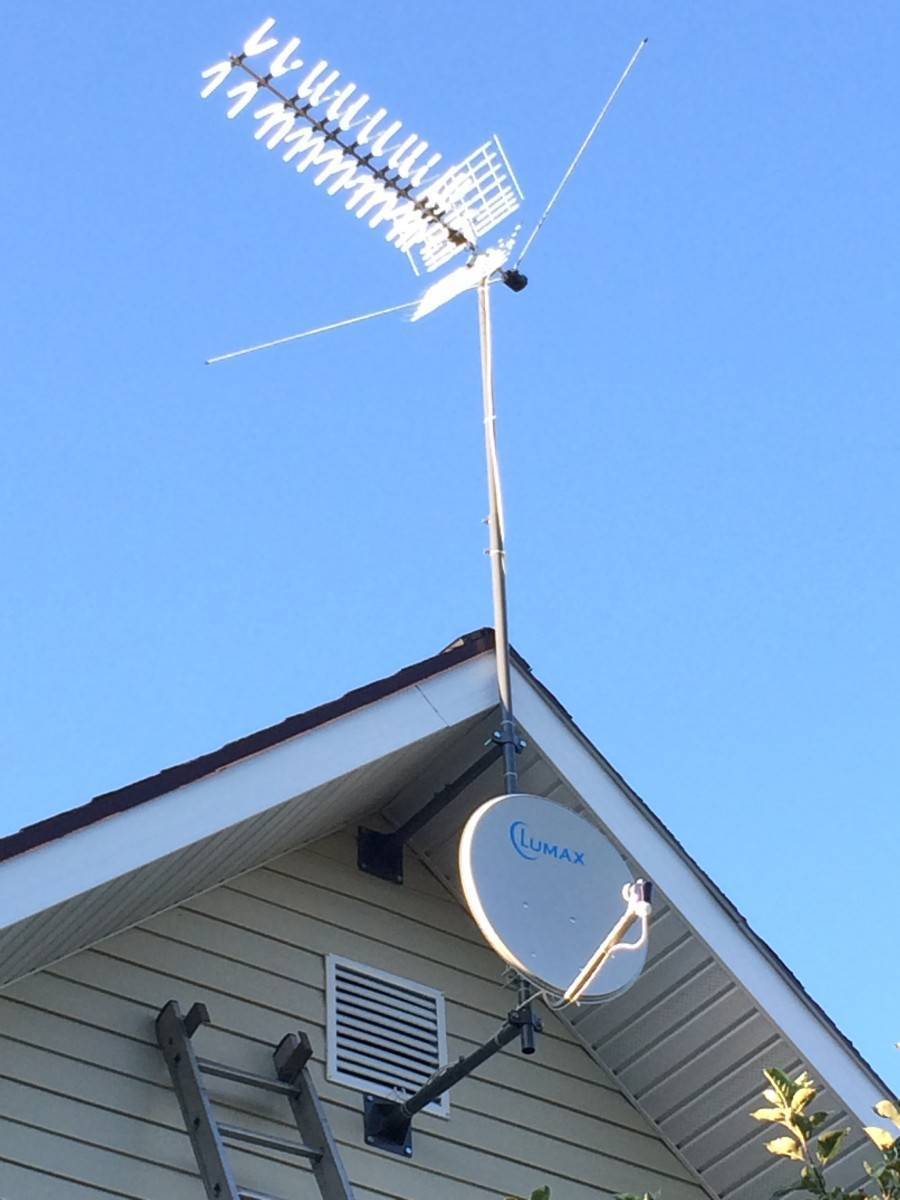

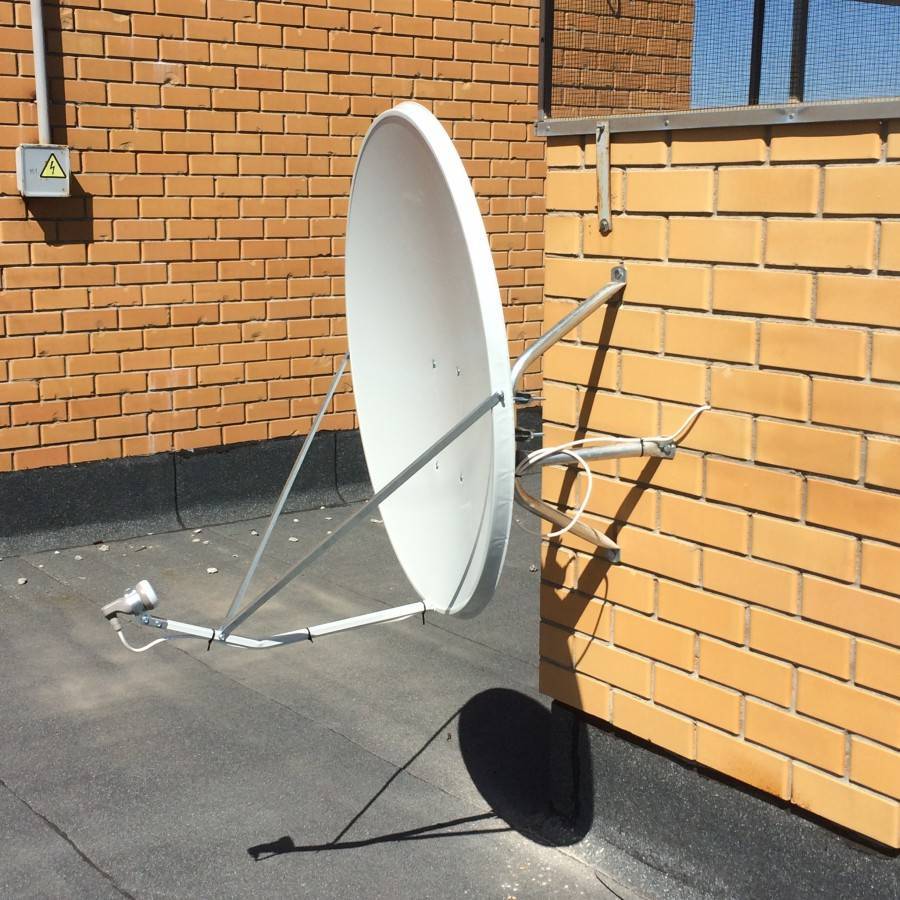

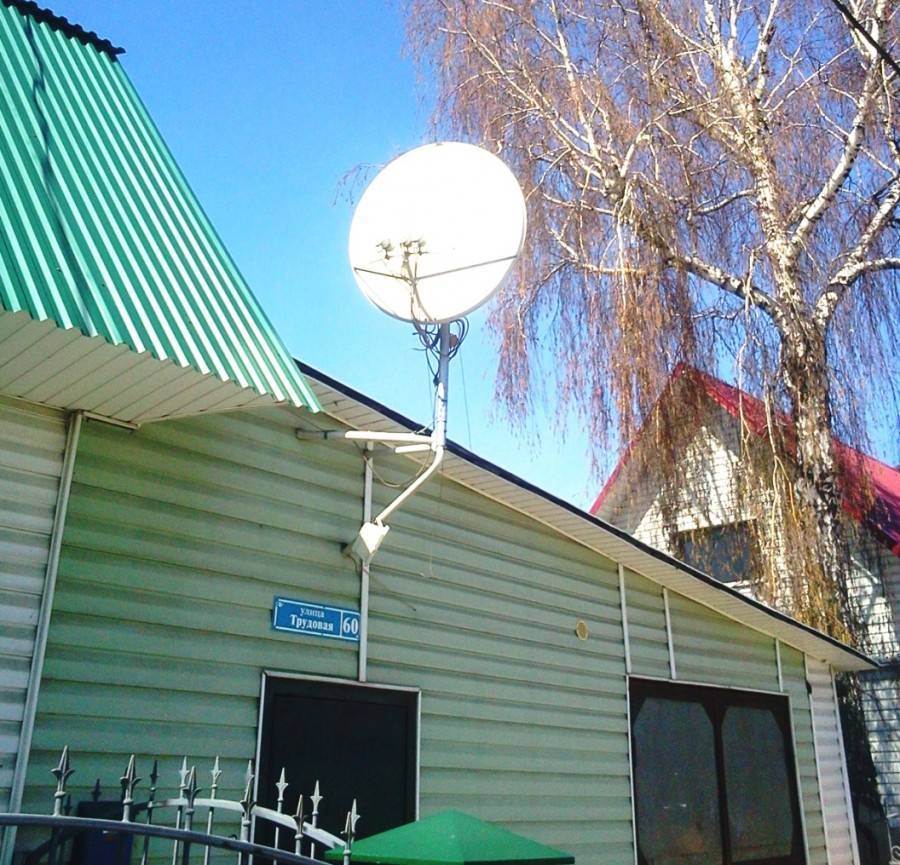

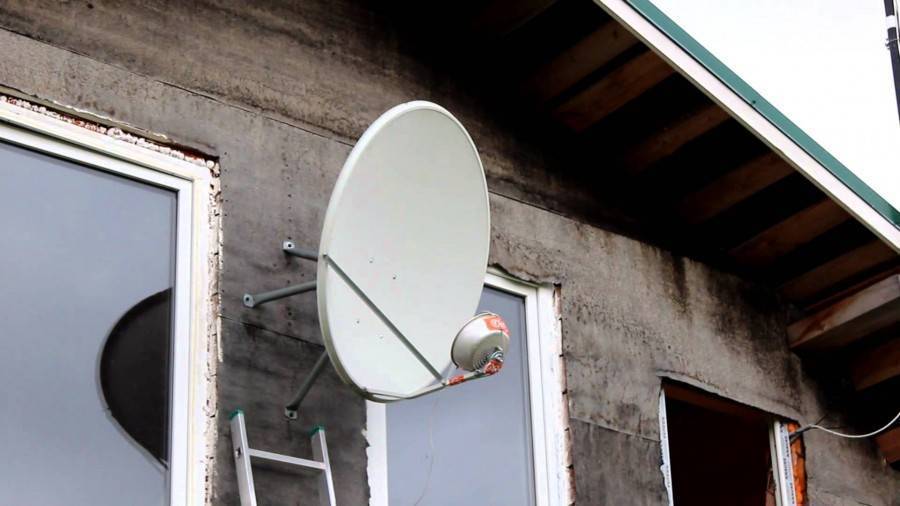

Преимущества стенового кронштейна

Современные кронштейны для спутниковой антенны делятся на несколько групп. В первую очередь, выделяют уличные, домовые и автомобильные приспособления. По способу фиксации выделяют стеновые, телескопические крепежи и мачты стойки.

Среди особенностей стеновых кронштейнов следует отнести:

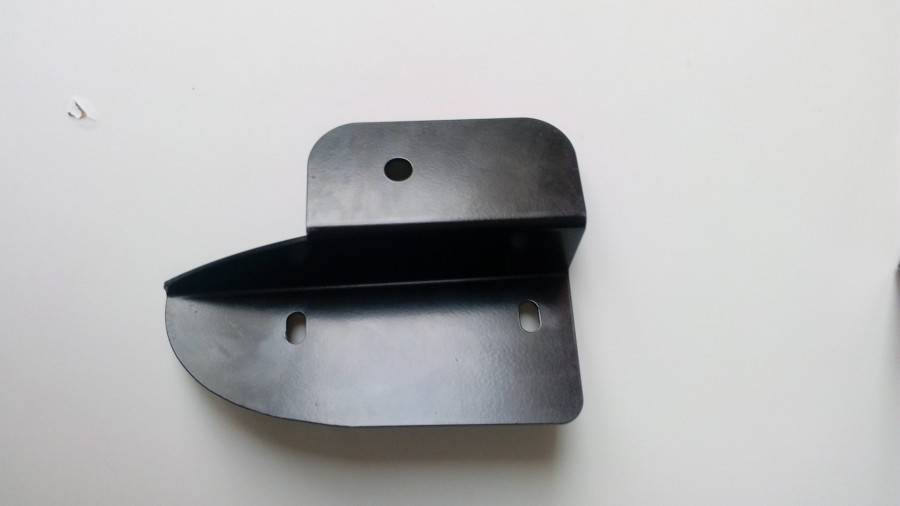

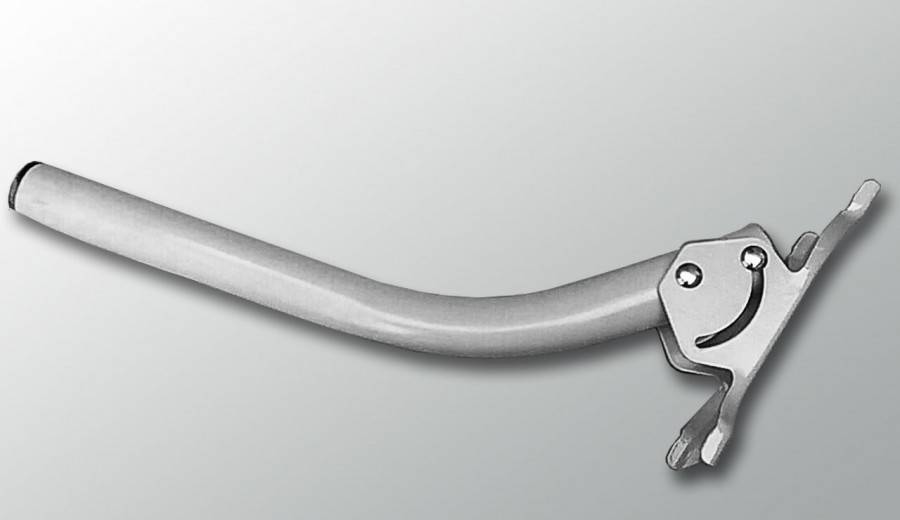

1. Г-образный крепеж состоит из вертикально расположенной площадки для опоры, а также из прикрепленной к ней трубы. Труба приварена к опорной площадке под углом 90 градусов. Непосредственно перед креплением необходимо провести замеры выступания кровли за линию фасада, чтобы кронштейн занял оптимальное положение.
2. Такое изделие крепят с помощью 4 анкеров или же используют крепления быстрого монтажа.
3. Металлическая труба, как правило, имеет стандартные размеры (диаметр 3,8 см, величина стенки 0,2 см).
4. Перед установкой следует измерить отступ от стены, который должен составлять 32 см.
5. Г-образные кронштейны имеют вес около 1,6-1,7 кг, и предназначены для монтажа спутниковой или эфирной антенны.

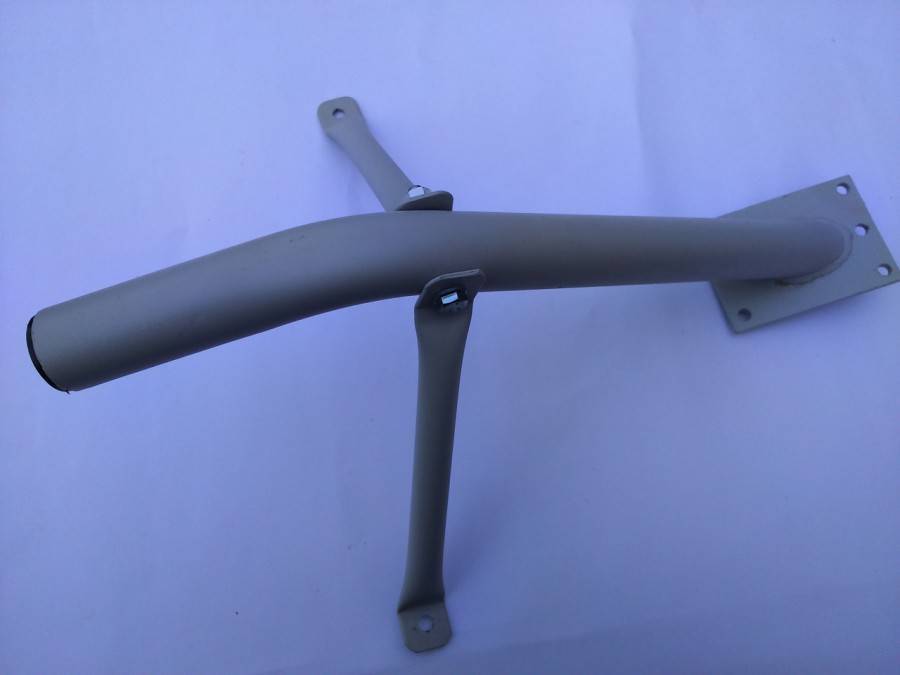

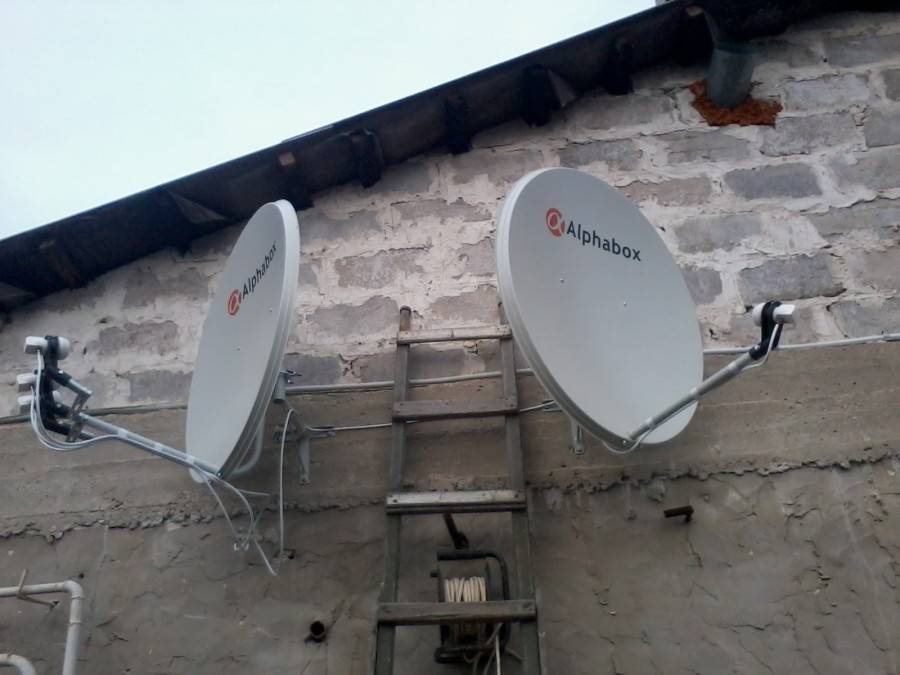

Также сегодня известен Т-образный кронштейн, опорная пластинка которого состоит из 5 деталей. Конструкция снабжена вертикальной пластиной, горизонтальной выносной трубой и стойкой для непосредственного крепления тарелки.

Отступ от стены дома должен составлять 38 см. Диаметр трубы аналогичен Г-образному кронштейну. Регламентируемый вес изделия составляет 2 кг.

Способы крепления спутниковых антенн на стене или крыше

При наличии загородного дома или дачи, вероятнее всего, необходимо будет установить спутниковую тарелку на крышу дома, причем своими руками. Это выполнить относительно не сложно.

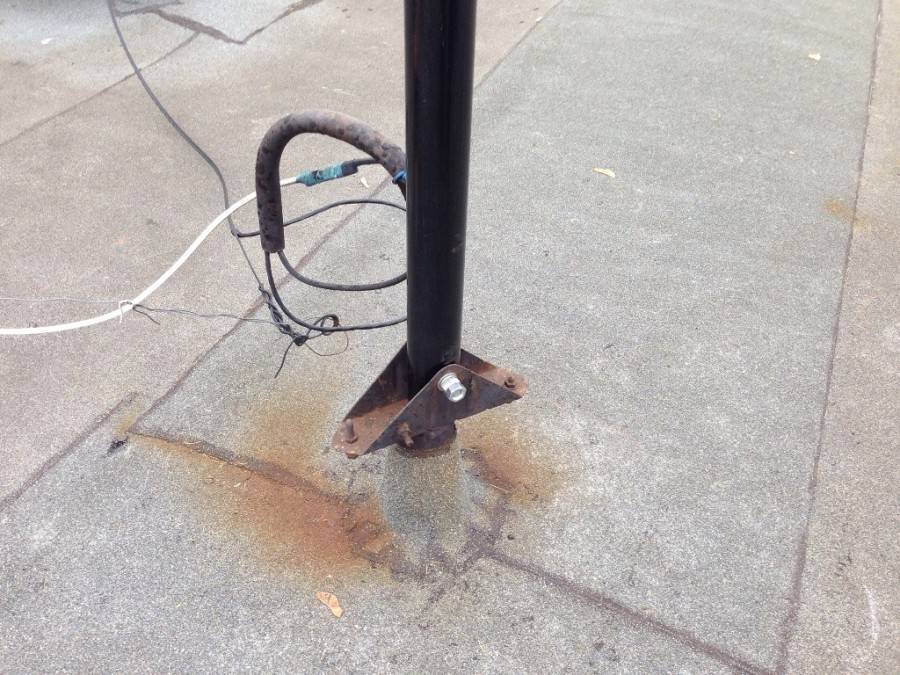

После выбора и покупки антенны следует осмотреть крышу и найти место, подходящее для крепления. Нужно помнить о том, что нельзя устанавливать крепеж на отопительные трубы. Зато вместо них можно использовать вентиляционные кирпичные шахты или, как их еще называют, – мачты. Конструкцию необходимо расположить так, чтобы ничто не загораживало «тарелку», иначе сигнал будет приниматься с перебоями. Одним из таких препятствий могут оказаться деревья. Следует узнать, в какой стороне стоит вышка, чтобы поставить оборудование ровно и избежать тем самым нежелательных помех. В коньковом элементе и в самой крыше необходимо проделать отверстия, лучше всего с помощью дрели по дереву. После крепления антенны нужно дособирать готовую мачту и прикрепить к стене провод.

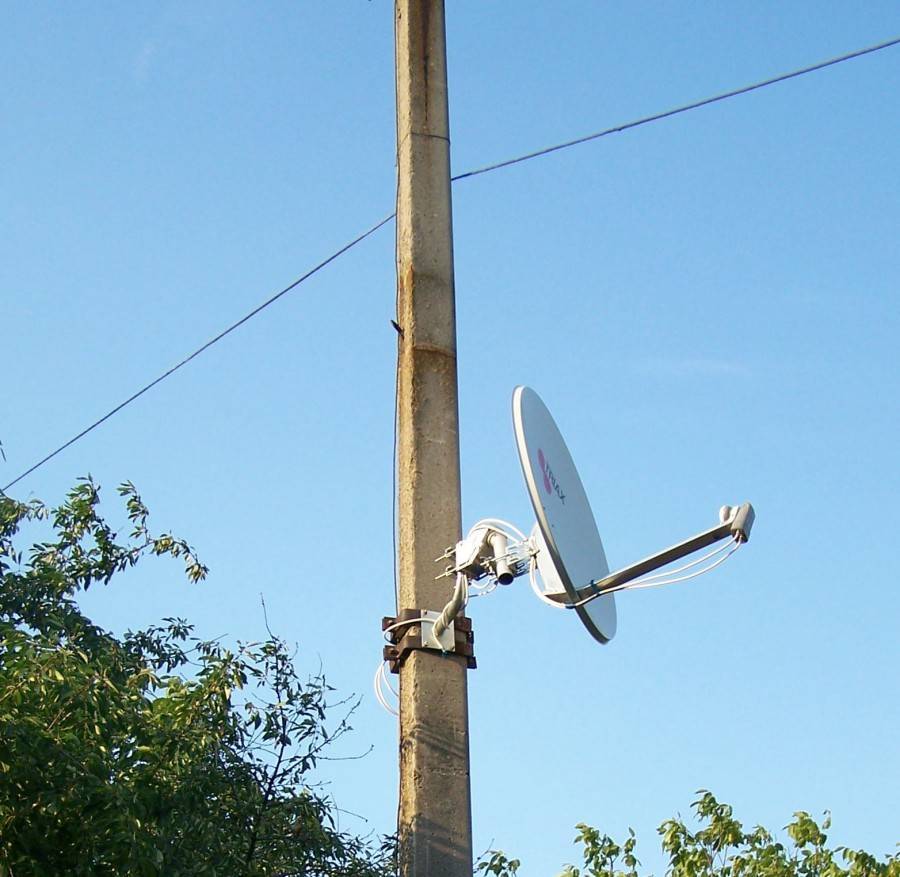

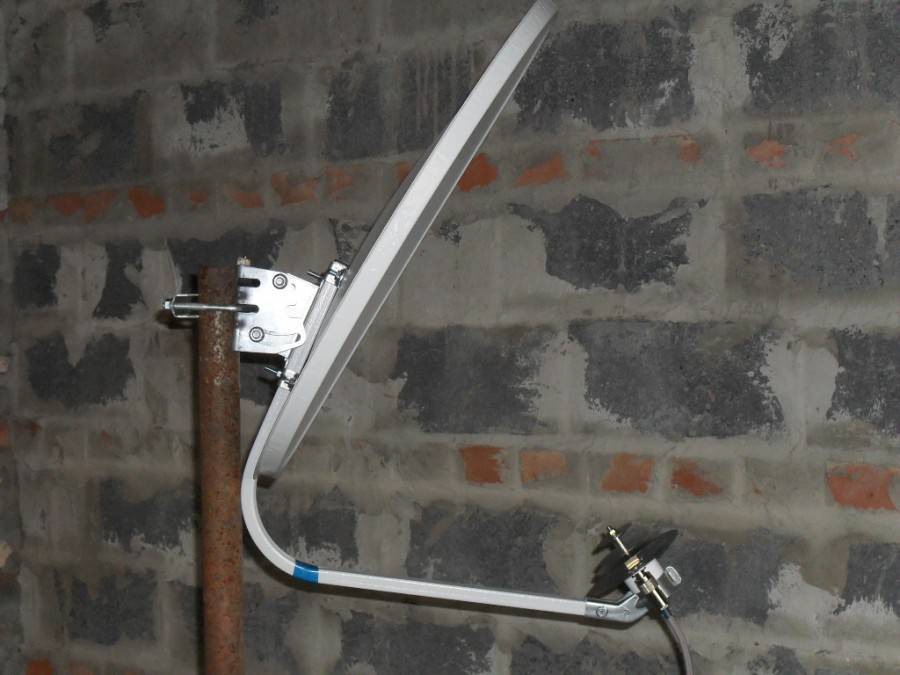

Не стоит также забывать о крепеже антенны на столб – это самый простой способ крепления.

С помощью специальных кронштейнов

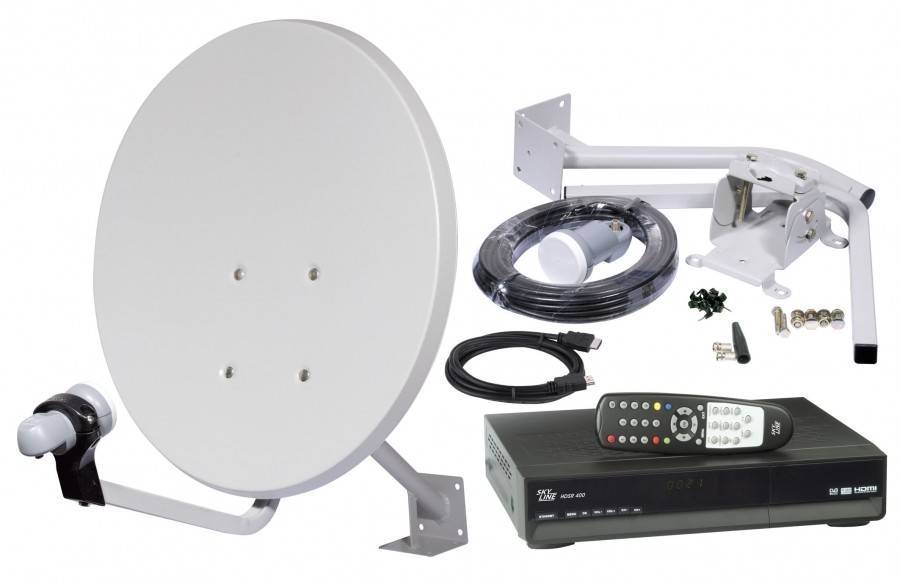

Держатель кронштейн для крепления антенны – это специальное приспособление, которое позволяет закрепить спутниковую антенну в определенном положении и зафиксировать ее практически на любой поверхности, будь то крыша или стена. Кронштейны могут идти в комплекте с самой «тарелкой», но чаще они продаются отдельно.

Требования к кронштейнам для СА

Для каждого типа спутниковой антенны рекомендуется подбирать определенный вид кронштейнов, их основные виды:

• для вертикального крепления (к примеру, стеновой кронштейн для крепления антенн «ks 240»);
• для горизонтального крепления (крыша).

Рекомендуемая длина вылета между стеной и прикрепленным к ней кронштейном – 1–1,1 метров.

Особенности закрепления кронштейнов

Проделав все необходимые отверстия, закрепляют кронштейн. «Тарелки» рекомендуется закреплять на кронштейн в максимально вертикальном положении, чтобы в ней не скапливалась дождевая вода, а она, в свою очередь, не мешала работе антенны. Необходимо помнить, что кронштейны бывают разной формы, и перед покупкой нужно выбрать наиболее подходящую, чаще всего в форме буквы U. Длина кронштейна тоже подбирается с учетом конкретного места установки.

С помощью анкерных болтов и хомутов

Кроме всего вышеперечисленного, крепление для спутниковой антенны можно сделать с помощью не только кронштейнов, но и хомутов. Это специальные анкерные саморасклинивающиеся болты, которые обеспечат наиболее плотное и крепкое прилегание антенны к стене. По похожему принципу работает и хомут.

Правила установки

В первую очередь, сначала необходимо произвести разметку для отверстия, и здесь главное – не просчитаться, так как вкрученный болт уже вряд ли удастся вытащить. После просверливания отверстий необходимо продуть их, а затем плотно вставить анкерный болт.

Для крепления таких болтов может использоваться практически любая поверхность здания.

Подробнее о сборке, монтаже и настройке спутниковой антенны смотрите в видеоролике ниже:

Предыдущая запись Как и где крепить светодиодную ленту
Следующая запись Крепление лаг к бетонному полу

Какие антенны лучше

Как обычно, кроме типа оборудования приходится выбирать производителя. И это, пожалуй, ничуть не проще. Помочь могут рекомендации. На форумах популярных производителей несколько:

• Lokus (Локус). Антенны Российского производства. Широкий ассортимент, невысокие цены (от 480 рублей до 1,7 тыс. рублей). Есть как активные — со встроенным усилителем, так и пассивные.
• Гарпун. Тоже антенна российского производства. Принимает в зонах ДМВ и МВ диапазона. Выпускаются только в пассивом виде, предназначены для установки в зонах неуверенного приема. Розничная цена — Гарпун-0416 — 1500 рублей, Гарпун-1028 — 2300 рублей.
• Антенны «Дельта» производства ЗАО «НПП ОСТ». Тут ассортимент очень широк. Есть как узконаправленные только для МВ или только для ДМВ диапазонов, так и широкополосные. Причем ДМВ антенны могут быть использованы для приема сигнала DVB-T2 цифрового телевидения. Многие модели оснащены F-коннектором — устройством, через которое подключается кабель: при монтаже не нужно ее разбирать, чтобы подключить его. Очищенный от изоляции проводник вставляете в гнездо. Все. Кабель подключен.
• GoldMaster (ГолдМастер). Отзывов мало, но по имеющимся, принимает надежно даже в зоне неуверенного приема. Даже во время дождя качество сигнала почти не падает. Картинка по-прежнему остается четкой, без «снега».

Все остальные производители особой популярностью не пользуются.

Для неактивных антенн нужны еще и усилители. Тут тоже есть свои предпочтения:

• Домовой усилитель LHA;
• TERRA (Терра);
• Мощные усилители с низким уровнем шумов Бриз, Alcad (Алкад).

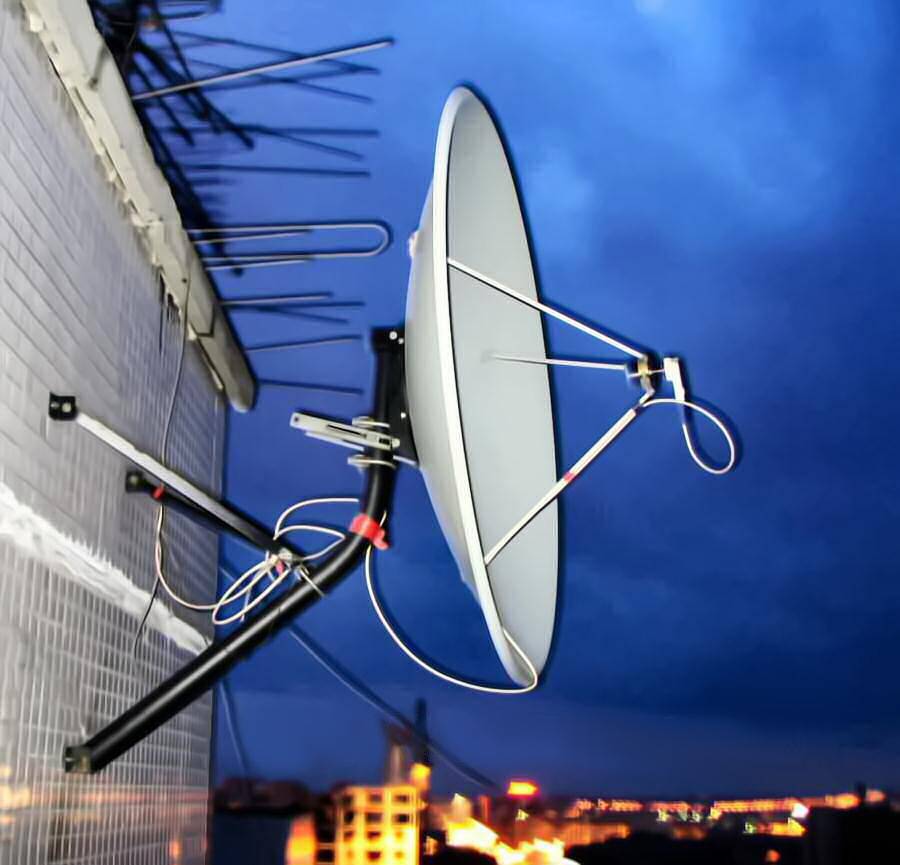

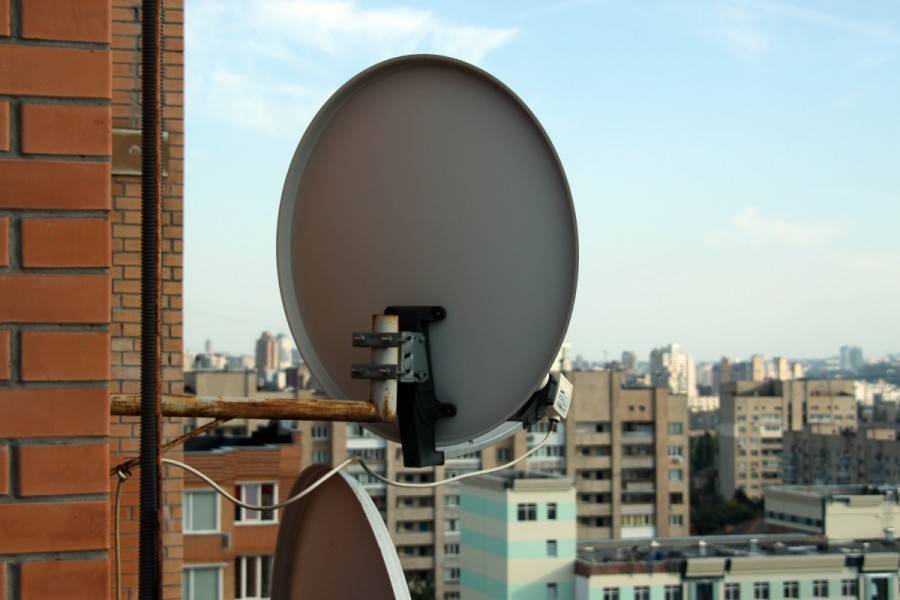

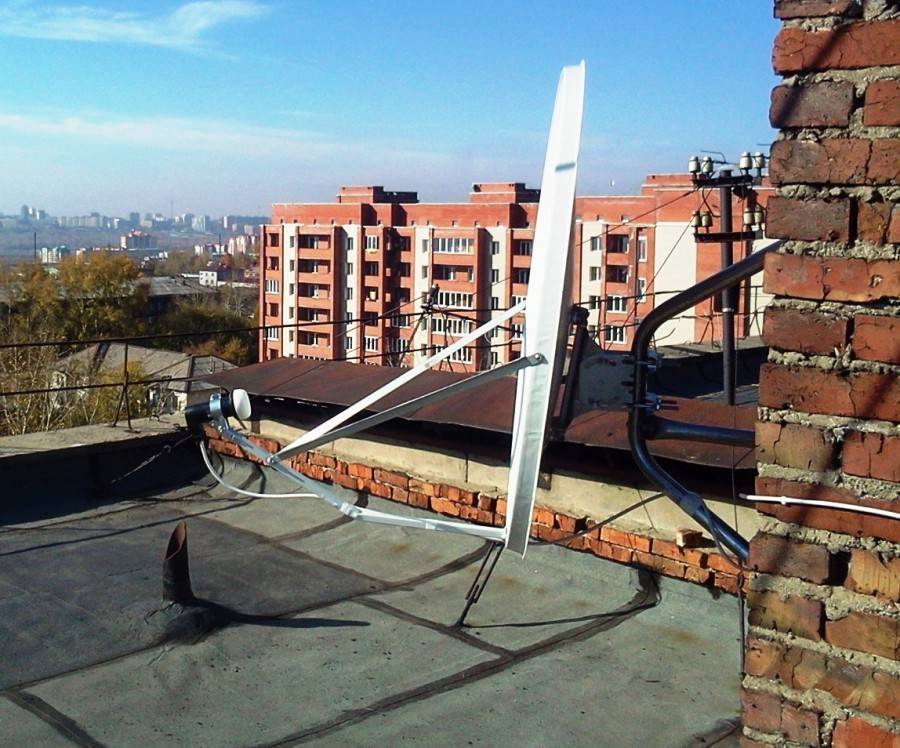

Фото кронштейнов для спутниковых антенн

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Зачем нужна шайба-гровер
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

1.7. Подвески спутниковых антенн

Выбор крепления антенны

Кронштейн для крепления спутниковой антенны должен обеспечивать надежное удержание антенны с большим запасом. Возможно, через некоторое время появится необходимость поставить спутниковую антенну большего размера вместо антенны, имеемой в наличии. Лучший вариант – использовать уже установленный на стене (балконе, лоджии) кронштейн, обладающий и для большего размера тарелки достаточной прочностью.

Поэтому желательно приобретать кронштейн отдельно. Виды кронштейнов представлены на рис. 1.42.

	а)	б)
в)	г)	д)

Рис. 1.42.

Виды кронштейнов для крепления спутниковых антенн: а – плоское крепление для антенны диаметром до 60 см; б – точечное крепление для антенны диаметром до 60–90 см; в – точечное крепление для антенны диаметром до 90–120 см; г – универсальное крепление для антенны для антенны диаметром до 60–120 см; д – опорное крепление для спутниковой антенны диаметром от 160 см (на крыше, земле).

Выбор размера антенны – один из самых важных вопросов. Чем антенна больше, тем больше у нее коэффициент усиления. Но антенны более 1.2 м гораздо сложнее в установке, требуют большего кронштейна. Нужно найти «золотую середину». Реально, размер должен быть таким, чтобы обеспечивался качественный просмотр каналов с выбранного спутника.

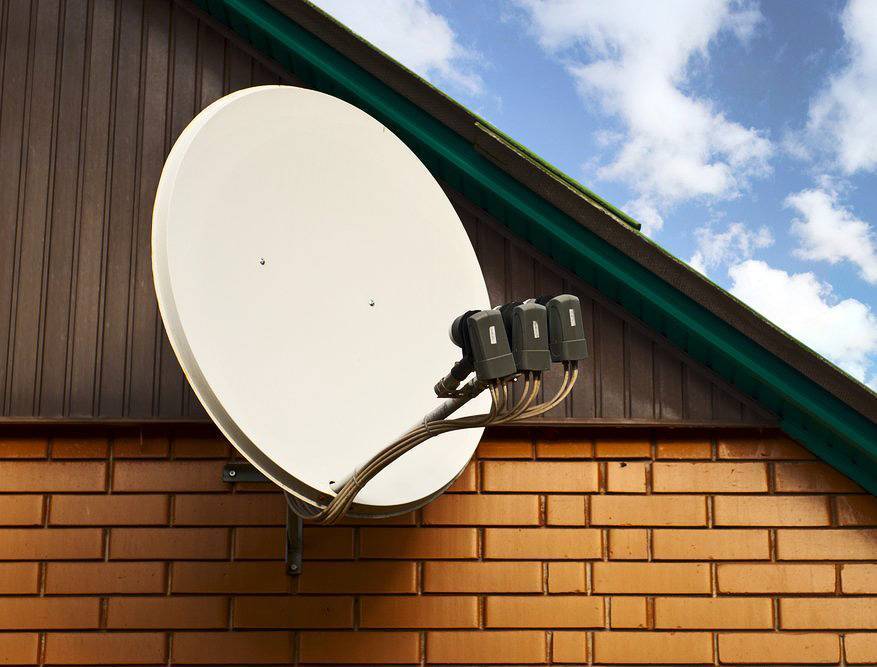

Если планируется смотреть несколько спутников и ставить мультифид, то тарелка должна быть на 20–30 см больше, чем в случае приема одного спутника.

Способы подвески спутниковых антенн

Спутниковые антенны бывают прямофокусными и офсетными.

В прямофокусной антенне принимающая головка расположена в центре, и фокус находится в центре антенны на определенном расстоянии от зеркала.

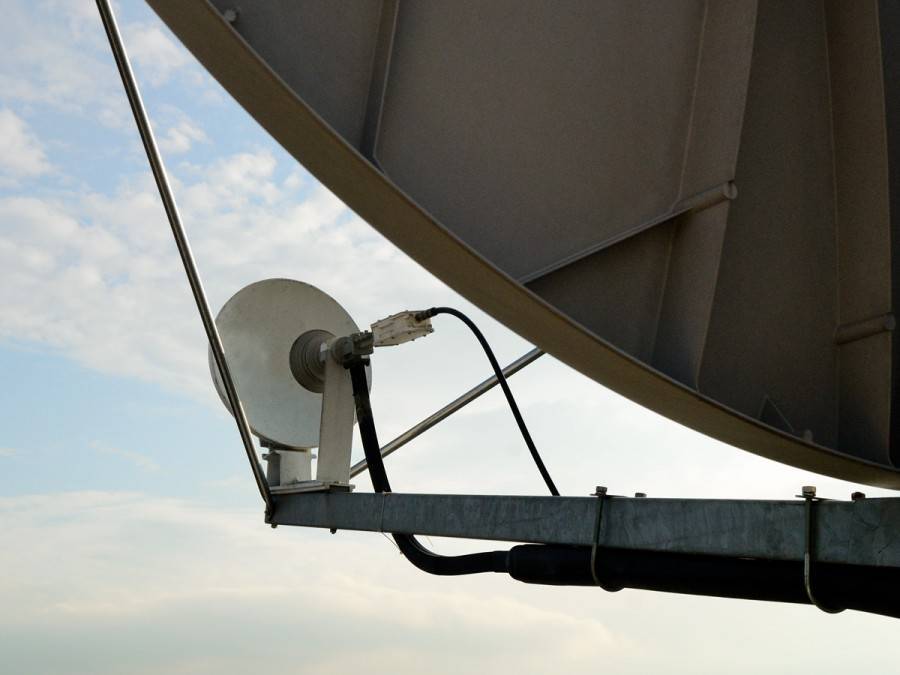

В офсетной антенне сигнал идет под углом и, отразившись под тем же углом, попадает на принимающую головку (фокус смещен относительно центра).

Способ подвески антенны может быть двух типов:

• азимутально-угломестная;
• полярная.

Полярная подвеска позволяет перенацеливать антенну с одного спутника на другой при помощи рычага-актюатора с электрическим приводом или мотоподвеса.

Особые требования предъявляются к подвеске и крепежу, особенно, если будет устанавливаться антенну большого диаметра на большой высоте и на очень ветреном месте. Ветровые нагрузки могут достигать очень больших величин. А очень часто вся оснастка для антенны в целях уменьшения ее себестоимости делается без солидного запаса прочности. Не экономьте на мелочах в подобных случаях.

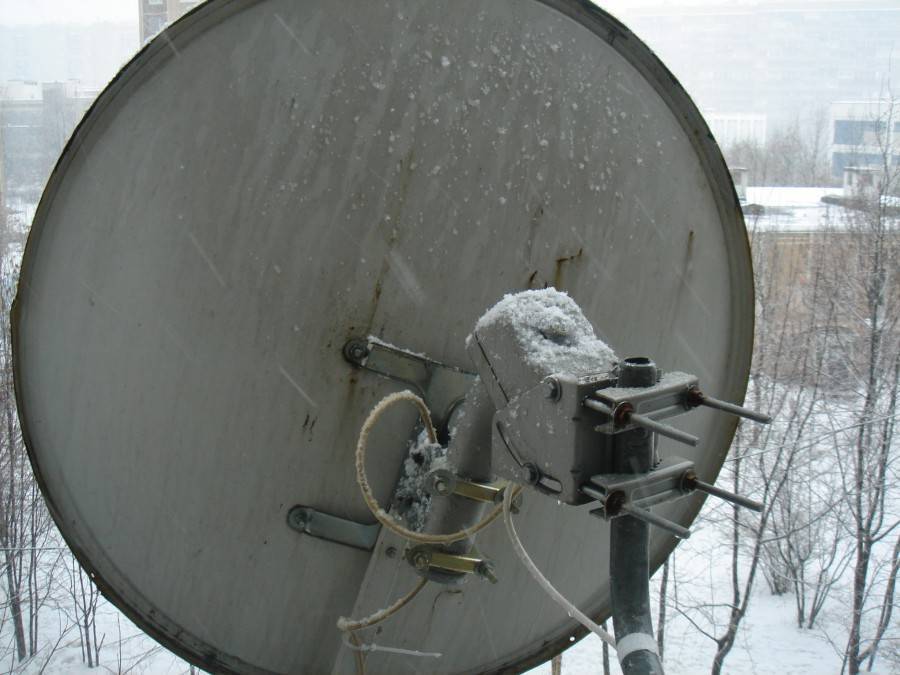

Азимутально-угломестная подвеска (рис. 1.43), которая имеет ручные регулировки только по горизонтали и по вертикали, ее используют для приема сигнала с одного выбранного спутника.
Она позволяют настроить антенну на какой-либо спутник и жестко ее зафиксировать. Разумеется, потом можно ее развернуть и настроить на другой спутник.

Рис. 1.43.	Азимутально-угломестная подвеска

Совет. Следует приобретать только антенны с четко нанесенной шкалой угла места. Кроме того, убедитесь, что в комплект входят две пары крепежных скоб.

Полярная подвеска (рис. 1.44), которая позволяет антенной тарелке следить за всей видимой частью геостационарной орбиты, останавливаясь на любом выбранном спутнике. Полярные подвески снабжены электроприводом и управляются дистанционно с помощью расположенного внутри помещения позиционера. Они позволяют принимать сигналы большого числа спутников.

Рис. 1.44.	Полярная подвеска

Название этого типа подвески произошло из-за того, что ось, вокруг которой при настройке вращается антенна, направлена на Полярную звезду.

Примечание. Чаще всего офсетные антенны имеют фиксированную азимутальную подвеску, а прямофокусные – полярную.

Особенности применения подвески

Рассмотрим особенности применения этих конструкций подвеса. Азимутально-угломестная – как правило, фиксированная подвеска, антенна при этом настраивается на единственный спутник и жестко фиксируется на кронштейне крепления. Для приема другого спутника должна быть проведена полная перенастройка антенны. Простая и дешевая подвеска.

Полярная – значительно более сложная по конструкции и настройке подвеска и, соответственно, более дорогая. Обеспечивает возможность приема нескольких спутников, находящихся в разных орбитальных позициях. На рис. 1.45 представлена фотография полярной подвески в сборе, примененная для антенны 1.8 м.

Рис. 1.45.	Фотография полярной подвески

Совет. Если необходимо принимать несколько спутников, для которых достаточно антенны размером 1.2 м, то в полярную систему лучше поставить антенну 1.8 м или хотя бы 1.5 м. Некоторый запас не помешает.

Прием спутникового сигнала

Сегодня практически в каждом частном доме можно увидеть спутниковые антенны, напоминающие форму тарелки. Кроме ТВ сигнала, они способны принимать спутниковый интернет. Очень популярны такие устройства в сельской местности, где прием аналогового и цифрового ТВ затруднен.

Конструкция антенны состоит с параболического зеркала, отражающего сигнал конвертеру, который, в свою очередь, по кабелю посылает его цифровому приемнику (ресиверу). Зеркала различаются по размерам и материалу изготовления. Чем больше диаметр тарелки, тем лучше она ловит слабый сигнал.

Но большой размер зеркала увеличивает парусность, что требует усиленного его крепления. Иначе, при сильном ветре будут происходить вибрации, а отклонение тарелки даже на 1 мм повлечет потерю приема сигнала. На экране телевизора это будет выражено полосами разорванной картинки.

Самыми доступными по цене являются металлические зеркала, но они подвержены коррозии.

Отлично зарекомендовали себя алюминиевые аналоги. А вот пластиковые тарелки быстро деформируются и выходят из строя. Удобными, при частых переездах, являются сетчатые параболы, но они очень легкие и имеют большую парусность.

Необходимые условия уверенного приема

Одним из обязательных условий для успешного и уверенного приема в подавляющем большинстве случаев, например, для приема спутниковых и телесигналов, является прямая видимость между передающей и приемной антеннами.

Что это означает? Все просто: передающая антенна, например, телевышка, устанавливается на самой высокой точке ландшафта, этим достигается максимальная область охвата, а приемная у вас. Главное – между этими двумя антеннами не должно быть препятствий: холмов, зданий, столбов, заборов и т.п. Т.е., сигнал от передающей станции достигает приемника по прямому вектору, не натыкаясь на преграды.

Тут важно заметить: если ваш дом расположен на горе, т.е., между ним и передающей станцией итак нет препятствий, то «задирать» антенну высоко нет смысла, ни какого эффекта высокое расположение не даст. Достаточно будет использовать простой кронштейн для антенны на стену, подняв ее на 2-3 метра

В противном случае, когда установка антенны ведется в низине, требуется достаточно высокая мачта, позволяющая получить прямую видимость, чем будет обеспечен уверенный прием сигнала достаточной силы.

Следующий момент, о котором нужно знать – направленность. В данном случае мы имеем дело с необходимостью точного ориентирования приемной антенны на передающую. Иными словами: приемная сторона антенны должна быть направленна строго в направлении передающей станции, этим достигается максимальный уровень полезного сигнала.

В некоторых случаях, кроме позиционирования в горизонтальной плоскости, требуется четкая ориентация и в вертикальной, в частности: кронштейн для спутниковой антенны должен предусматривать настройку в обеих плоскостях, причем делать это с высокой точностью.

Еще одно обязательное условие – достаточная прочность конструкции. При воздействии внешних факторов: ветра, толчков, атмосферных осадков и др., антенна должна сохранять свое положение, а также, не представлять опасности окружающим.

В целях безопасности, при установке на улице, на  достаточно большой высоте, требуется предусмотреть защиту от  попадания молний, что позволит избежать повреждения аппаратуры, вероятность возникновения пожара и ударов электрическим током людей во время грозы.

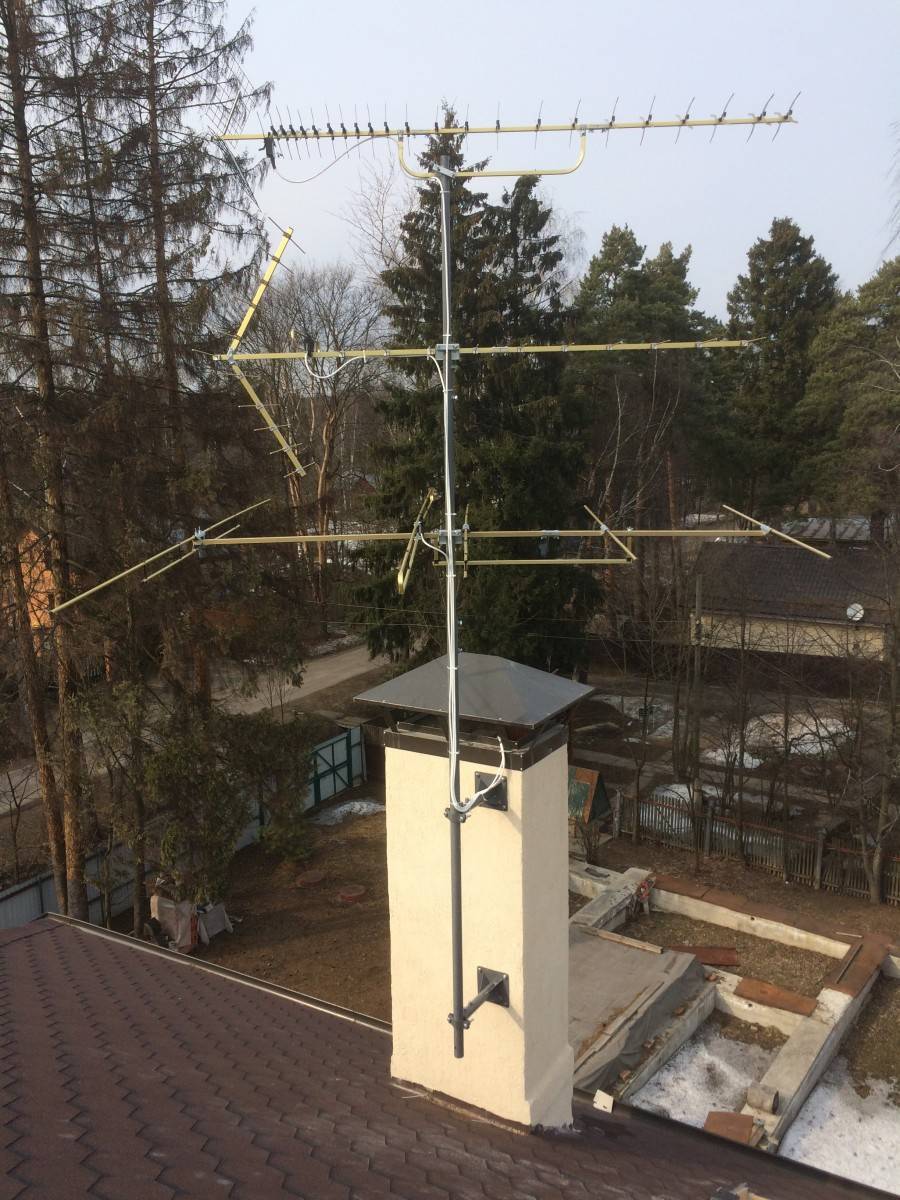

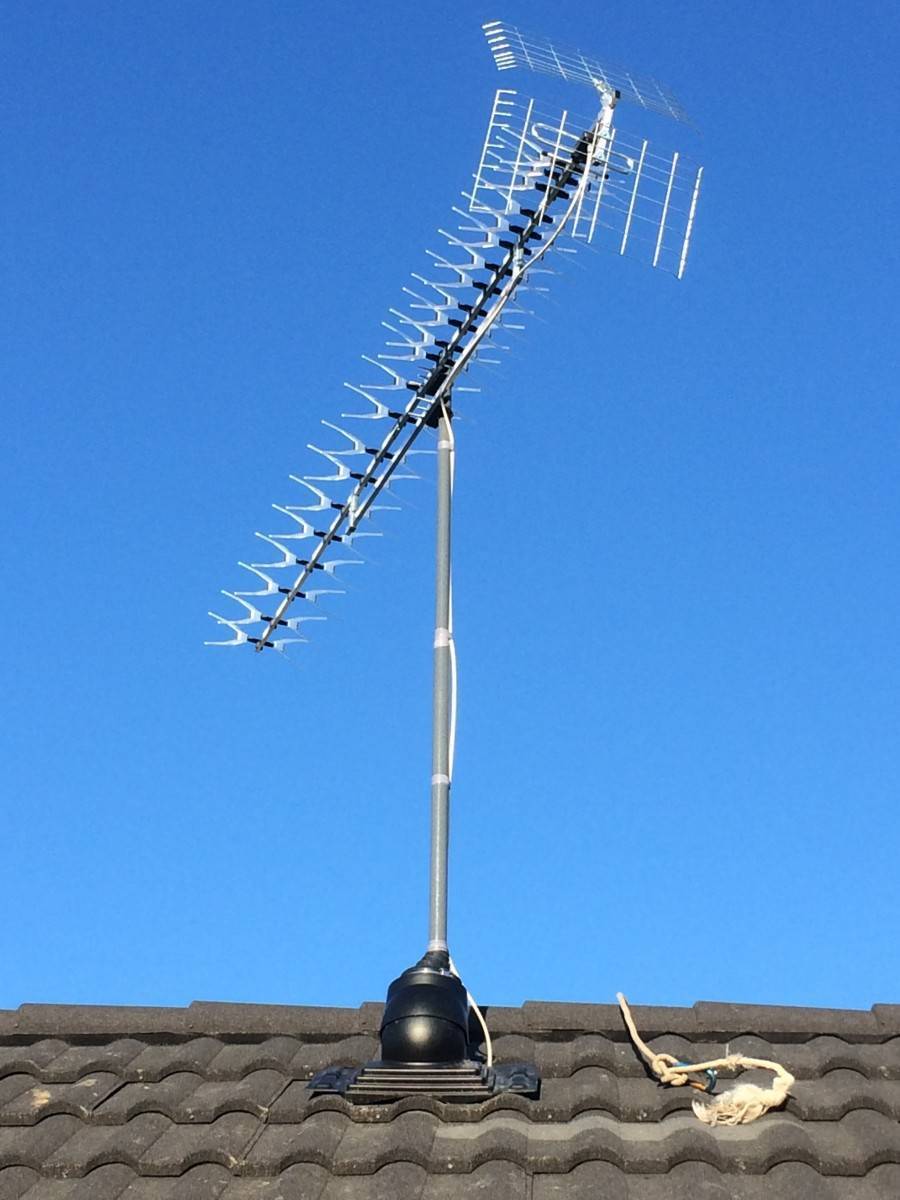

Как установить наружную ТВ антенну в частный дом

Для изготовления ТВ антенн в частный дом используются стальные, медные, алюминиевые сплавы и диэлектрические материалы: плексиглас, гетинакс, текстолит и др. Применять в качестве изоляторов изделия из дерева можно только в крайних случаях, да и то предварительно обработав древесину парафином или специальными лаками.

Необходимо предпринять максимум усилий по защите от коррозии металлических деталей. Гальваническое покрытие — идеальный вариант, но, как правило, недоступный. Поэтому покройте детали различными лаками и красками для наружных работ, это предотвратит старение конструкции.

Грозозащита антенн: конструкция молниеотвода

Грозозащита наружных антенн требует обязательного заземления. Если антенна расположена в зоне действия молниеотвода дома, ее можно и не заземлять.

Конструкция молниеотвода состоит из трех основных частей: молниеприемника, токоотвода и заземлителя.

Молниеприемник можно сделать из прутка стали (диаметр 12-15 мм) квадратного сечения (10 x 10 мм) или водопроводной (газопроводной трубы). В последнем случае верхний конец трубы расплющивают. Площадь сечения молниеприемника не менее 100 мм2, длина 0,3-1,5 м.

Токоотвод соединяет молниеприемник с заземлением. Это либо полоска стали (поперечное сечение не менее 40 мм2), либо трос такого же сечения. Проводка токоотвода зависит от конструкции молниеотвода.

При изготовлении любого молниеотвода нужно соблюдать следующее:

Заземлители бывают вертикальными и горизонтальными, в первом случае трубы (стержни) забивают на 2-3 м в ямы (0,8 м глубиной), затем ямы засыпают; во втором — в ямы такой же глубины укладывают трубы, куски железа, мотки толстой проволоки и т. п. Длина горизонтальной трубы зависит от почвы: в глинистых почвах не менее 2 м, для песчаной до 12 м.

Также заземляются металлические мачты антенн. Если мачта установлена на заземленной металлической кровле, она соединяется с кровлей токоотводом.

В общем случае токоотвод подключается к точке нулевого потенциала антенны (середина неразрезанной трубки петлевого вибратора, коротко замыкающая перемычка четвертьволнового мостика, металлическая стрела и т. д.). Экран кабеля снижения также соединяется с точкой нулевого потенциала антенны.

Обязательно сделайте молниеотвод дома, грозы — явление достаточно частое, а нехитрая система молниеотвода лишний раз застрахует вас от пожара.
