Особенности хранения
Танталовые конденсаторы способны сохранять рабочие характеристики в течение длительного времени. При соблюдении нужного режима (температура до +40°, относительная влажность 60%) конденсатор при длительном хранении теряет способность к пайке, сохраняя другие рабочие характеристики.
Общие рекомендации по продлению срока службы танталового конденсатора и повышению безопасности его эксплуатации:
- Соблюдение требований техпроцессов;
- Многоступенчатый контроль качества продукции;
- Соблюдение условий хранения;
- Выполнение требований к организации рабочего места для монтажа устройств на плату;
- Соблюдение рекомендуемого температурного режима пайки;
- Правильный выбор безопасных рабочих режимов;
- Соблюдение требований по эксплуатации.
Механизм и строение
Состав керамического BaTiO3 является совокупностью, составленной из микрокристаллов от 1 до 20 миллиметрового в диаметре. Этот микрокристалл называют частицей, и состоит из кристаллической структуры, которая показана на рис. 1 и 2. Частица разделена на много доменов при температуре ниже Точки Кюри. Кристаллические оси выровнены в одном направлении в пределах домена, таким образом, как и спонтанная поляризация. При нагревании до Точки Кюри и выше кристаллическая структура BaTiO3 изменяется от четырехугольной до кубической. Тогда, спонтанные поляризационные и доменные стены исчезают (пропадают).
Когда BaTiO3 находится в охлажденном состоянии (ниже Точки Кюри), ее кристаллическая структура поворачивается от кубической до четырехугольной, отрезки примерно до 1 % вдоль оси C и вдоль других осей – сокращаются. Тогда появляются спонтанные поляризационные и доменные стены. В то же время от воздействия «из вне» частицы искажаются. В этой стадии генерируются много мелких доменных стен, и направление спонтанной поляризации в каждом домене легко полностью изменить, даже малыми (низкими) электрическими полями. Так как диэлектрическая постоянная – пропорциональна сумме инверсии спонтанной поляризации к единице объема, наблюдается большая емкость.
Когда конденсаторы хранятся (применяются) без нагрузки при температурах ниже Точки Кюри размер беспорядочно ориентированных доменов становится большим, и они (домены) постепенно сдвигаются к устойчивому энергетическому состоянию (Рис. 3, 90 доменов). Это также облегчает сбор остаточного напряжения при кристаллическом искажении.
Кроме того, перемещение пространственных зарядов (ионы с низкой подвижностью, свободные точки кристаллической решетки и т.д.) в пределах доменной стены приводит к поляризации пространственного заряда. Эта поляризация пространственного заряда неблагоприятно воздействует на спонтанную поляризацию, преграждая ее инверсию.
Другими словами, временный переход от генерации спонтанной поляризации (спонтанная поляризация постепенно перестраивается к более устойчивому состоянию) к инверсии затруднена появлением поляризации пространственного заряда. В этом состоянии более высокое электрическое поле необходимо, чтобы полностью изменить спонтанную поляризацию в доменах, которые в свою очередь могут быть полностью изменены низким уменьшением электрического поля и снижениями емкости. Это, как полагают и есть механизм старения.
Однако, микротекстура кристаллической решетки возвращается в исходное состояние при нагревании до температуры выше Точки Кюри, в которой старение решетки начинается снова и снова. Вообще емкость многослойного керамического конденсатора с высокой диэлектрической постоянной уменьшается приблизительно линейно в логарифмическом масштабе времени – в течение 24 часов после термической обработки выше 125 C. Пожалуйста, обратитесь к прикрепленным типовым данным старения нашей продукции и номинальной емкости конденсаторов. Емкость, которая уменьшилась в результате естественного старения, имеет свойство восстанавливаться при нагревании конденсаторов до Точки Кюри и выше.
Ожидаемая емкость многослойного керамического конденсатора будет в его номинале, когда эти условия установлены на оборудовании. Мы выбираем свою амплитуду емкости, основанную на предшествующем предположении. Кстати, температура, компенсирующая значения типовых конденсаторов, не проявляют явление старения.
Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
По типу конструкции выпускают следующие керамические конденсаторы:
- КТК – трубчатые;
- КДК – дисковые;
- SMD – поверхностные и другие.
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.
Суперконденсатор
Это новый класс электролитических конденсаторов, который называют ионисторами. Его свойства делают его похожим на аккумулятор, хотя и накладываются определённые ограничения. Так, их преимущество заключается в коротком времени заряда (обычно несколько минут). Для чего нужен конденсатор такого типа? Ионисторы используются как резервные источники питания. При изготовлении они получаются неполярными, и где плюс, а где минус, определяется первой зарядкой (на заводе-производителе).
Значительное влияние на работоспособность оказывает температура и номинальное напряжение. Так, при 70˚C и 0,8 мощности дадут только 500 часов работы. При уменьшении напряжения до 0,6 от номинала, а температуры до 40 градусов срок его службы увеличится до 40 тысяч часов. Найти ионисторы можно в микросхемах памяти или электронных часах. Но вместе с этим имеют неплохие перспективы их использования в солнечных батареях.
Единица и формулы расчёта
Ёмкость в виде электрического свойства, способного хранить заряды, измеряется в фарадах (Ф) и обозначается С. Величина названа в честь английского физика Майкла Фарадея. Конденсатор ёмкостью 1 фарад способен хранить заряд в 1 кулон на пластинах с напряжением 1 вольт. Значение С всегда положительно.
Математическое выражение фарада
Ёмкость конденсатора — постоянная величина, означающая потенциальную способность хранить энергию. Количество заряда, хранимое в отдельно взятый момент, определяется уравнением Q=CV, где V — приложенное напряжение. Таким образом, регулируя напряжение на пластинах, можно увеличивать или уменьшать заряд. Эта формула ёмкости в виде C=Q/V в единичных значениях определяет, в чём измеряется ёмкость конденсатора в СИ, и является математическим выражением фарада.
Специалисты по электронике единицу в один фарад считают не совсем практичной, поскольку она представляет собой огромное значение. Даже 1/1000 F — это очень большая ёмкость. Как правило, для реальных электрических компонентов применяют следующие величины:
- пикофарад — 10—12 Ф;
- нанофарад — 10—9 Ф;
- микрофарад — 10—6 Ф.
Диэлектрическая проницаемость
Фактор, благодаря которому изолятор определяет ёмкость конденсатора, называется диэлектрической проницаемостью. Обобщённая формула расчёта ёмкости конденсатора с параллельными пластинами представлена выражением C= ε (A / d), где:
- А — площадь меньшей пластины;
- d — расстояние между ними;
- ε — абсолютная проницаемость используемого диэлектрического материала.
Диэлектрическая проницаемость вакуума ε0 является константой и имеет значение 8,84х10—12 фарад на метр. Как правило, проводящие пластины разделены слоем изоляционного материала, а не вакуума. Чтобы найти ёмкость конденсатора, пластины которого находятся в воздухе, можно воспользоваться значением ε0. Разницей диэлектрической проницаемости атмосферы и вакуума можно пренебречь, поскольку их значения очень близки.
На практике в формулах нахождения ёмкости конденсатора используется относительная диэлектрическая проницаемость в качестве коэффициента, означающая, насколько электрическое поле между зарядами уменьшается в диэлектрике по сравнению с вакуумом. Некоторые значения этой величины для различных материалов:
Эксплуатационные параметры конденсаторов 2A104J
Основные данные указаны в маркировке на корпусе изделия. Так как видимая площадь ограничена, применяют стандартные сокращения. По символам 2a104j конденсатор характеристики можно определить следующим образом.
Первая группа кода (цифра и буква «2а») содержит сведения о номинальном напряжении. Этот параметр указывают для применения в цепях постоянного тока. Следует учитывать эту особенности при работе с переменными сигналами.
К сведению. Чтобы исключить повреждения, делают определенный запас по возможным нагрузкам на стадии расчета электрической схемы.
В соответствии с действующими международными стандартами (IEC), утвержденными профильной комиссией, допустимо применение следующих обозначений (маркировка/ номинал по напряжению для постоянного тока, V):
- 0J/ 6,3;
- 1A/ 10;
- 1C/ 16;
- 1E/ 25;
- 1H/ 50;
- 2A/ 100.
Последней латинской буквой в маркировке обозначают допустимые отклонения в большую или меньшую сторону от номинальной емкости:
- C – 0,25 пФ;
- D – 0,5 пФ;
- F – 1%;
- J – 5%;
- K – 10%;
- M – 20%.
Важно! Следует обратить внимание на разные виды допусков. В отдельных сериях отклонения указывают в фиксированных значениях (пикофарадах, пФ). В других – кодируют процентную величину от номинального значения рабочего параметра
В других – кодируют процентную величину от номинального значения рабочего параметра
В других – кодируют процентную величину от номинального значения рабочего параметра.
Емкость обозначают тремя цифрами: две первые – это базовая часть, последняя – степень десяти.
С учетом изложенных сведений нетрудно расшифровать маркировку 2a104j:
- 2а – напряжение при подключении к источнику постоянного тока не более 100V;
- 104 – это 10 * 104 = 10 * 10 000 = 100 000 пФ;
- j – допустимое нормативами отклонение 5%, то есть от 95 000 до 105 000 пФ.
Для удобства можно перевести данный номинал в микрофарады (0,1 мкФ) либо нанофарады (100 нФ). По аналогичному алгоритму можно расшифровать другое обозначение на корпусе. Например, конденсатор 103j – это 10 000 пФ±5%.
Базовые правила действительны только для обозначения номинального значения основного параметра (емкости). Производители часто применяют собственные корпоративные стандарты при указании отклонений, иных дополнительных характеристик. Пример кодировки напряжения (постоянный ток) компанией Panasonic:
- 1H – 50 V;
- 1J – 63 V;
- 1 – 100 V.
К сведению. Этот производитель наносит сведения о максимальном напряжении перед основной группой цифр с данными о емкости конденсатора.
Обозначение напряжения в классическом виде
В подробных спецификациях производителя на модель 2a103j конденсатора характеристики приведены с описанием размеров (пример в мм):
- длина х диметр выводов (L x d) – 20 x 0,5;
- высота х ширина х толщина корпуса (H х W x Y) – 12 x 7,5 x 4;
- расстояние между выводами (P) – 5,5.
В описании приводят материалы основных компонентов конструкции:
- обкладок;
- диэлектрика;
- выводов;
- защитно-декоративной оболочки.
Изделия этой категории рассчитаны на применение в широком диапазоне температур (от-40°C до +85°C).
В отдельном списке производитель делает ссылки на использованные технологические стандарты и методики проведения проверочных испытаний. В частности, проверяют:
- рабочие параметры после серии рабочих циклов с применением определенных инструкцией токов заряда;
- изоляционные свойства при напряжении до и более 100 V;
- сохранение накопительной способности (целостности конструкции) при повышенной температуре до +235°C;
- номинальную емкость в разных температурных режимах;
- стойкость к вибрационным и другим внешним воздействиям;
- частотные характеристики.
Торговым партнерам и оптовым покупателям предоставляются сведения об упаковке и маркировке товарных партий. В сопроводительных документах указывают рекомендации по температуре воздуха и относительной влажности. Сообщают содержание тяжелых металлов, которое необходимо учитывать при выборе метода утилизации.
Характеристика реле
Специалисты Советского Союза использовали качественные материалы для производства бытовой техники и вычислительных аппаратов. Часто применялись драгоценные материалы. В значительных количествах они содержатся в реле. Добытчикам рекомендуется использовать детали таких серий:
- РП и РЭС;
- РКН и РПС;
- РКП и РКМ;
- РТН и ТРСМ;
- ТРТ и ТРП.
Радиолюбители даже в советское время добывали золото из электроники. Им стало известно то, что значительное содержание драгметаллов в конденсаторе — это 1 источник по их количеству в технике. До сих пор этот способ заработка остаётся актуальным. При грамотном выборе деталей можно накопить собственный небольшой капитал, ведь золото с момента своего появления всегда играло роль твёрдой валюты.
Содержание драгоценных металлов в конденсаторах — золота, серебра и платины. Нпример в конденсаторе КП1-24-25КВ-15-500ПФ находится почти 8 грамм золота! Хотя чаще всего в конденсаторах много серебра
Обратите внимание, что приводится содержание в граммах на 1000 штук
Единицы емкости конденсаторов и их обозначение
Для прочтения технических характеристик устройств необходимо обладать определенным набором знаний. В первую очередь речь идет о единицах измерения. Емкость принято определять в фарадах (Ф). Однако один фарад является слишком большим значением для используемых в технике электрических цепей. Таким образом, все номиналы устройств указаны чаще всего в следующих единицах:
- Микрофарад — мкФ.
- Нанофарад — нФ.
- Пикофарад — пФ.
Чтобы упростить задачу, были созданы таблицы номиналов конденсаторов.
На корпусах маленьких конденсаторов можно встретить надпись, содержащую число и букву, скажем, 300 m. На практике это означает 3 пикофарады. Встречаются устройства, на которые нанесены только цифры. Так маркировка «102», соответствует емкости в 1 нанофарад. На корпус также могут быть нанесены и предельные отклонения от номинальной емкости устройства. Данная информация окажется полезной в ситуации, когда в цепи должны использоваться конденсаторы с точным значением емкости.
Если в коде не указан символ %, то необходимо обратить внимание на букву. Она может быть расположена отдельно либо сразу после показателя емкости устройства. Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение
Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным
Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение. Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным.
Редакторы сайта советуют ознакомиться с особенностями установки и монтажа охранно-пожарной сигнализации.
Следующим этапом является определение полярности конденсатора. С этим проблем возникнуть не должно, так как используются символы + и — около соответствующего вывода. Если они отсутствуют на корпусе устройства, то его можно подключать к любой клемме. Если размеры конденсатора малы, то полярность может обозначаться цветными полосами.
Драгметаллы в микросхемах
Первое, на что необходимо обращать внимание — это микросхемы электронной бытовой техники. Материалы, которые содержатся в них, необходимы для проводимости электрического тока, образования достаточного сопротивления и нормального функционирования чипов
Для того чтобы добыть такое количество золота, за которое можно выручить сумму, покрывающую расходы на обработку деталей, нужно запастись большим числом микросхем.
В керамических конденсаторах советского изготовления есть танталовые и серебряные элементы, в транзисторах и светодиодах содержится золото, как и в переключателях, разъёмах, реле и потенциометрах. В металлических деталях содержатся много сплавом, в том числе:
Добытчики драгметаллов часто испытывают трудности при скупке микросхем. Ведь основная часть подобных приборов советского производства уже продана. И для того, чтобы добыть 5 г серебра и 1 г золота нужно перебрать не менее одной тысячи деталей. В некоторых случаях реальное количество драгоценных веществ отличается от того, которое указано в справочнике. Содержание золота и серебра в определённых микросхемах:
- К537РФ — 40,1 и 71,2 г;
- 1200ЦЛ1 — 43,3 и 115,1 г;
- 2ФВ2000 — 41,7 г жёлтого металла, серебра нет;
- 530ИД7 — 28,5 и 26,7 г;
- КМ132РУ2 — 34,7 и 52,6 г.
Цифро-буквенное обозначение
Если вы разбираете старую советскую аппаратуру, то там все будет довольно просто, – на корпусах так и написано «22пФ», что значит 22 пикофарад, или «1000 мкФ», что значит 1000 микрофарад. Старые советские конденсаторы обычно были достаточного размера чтобы на них можно было писать такие «длинные тексты».
Общемировая, если можно так сказать, цифро-буквенная маркировка предполагает использование букв латинского алфавита:
- p – пикофарады,
- n – нанофарады
- m – микрофарады.
При этом полезно помнить, что если за единицу емкости условно принять пикофарад (хотя, это и не совсем правильно), то буквой «p» будут обозначаться единицы, буквой «n» – тысячи, буквой «m» – миллионы. При этом, букву будут использовать как децимальную точку. Вот наглядный пример, конденсатор емкостью 2200 пФ, по такой системе будет обозначен 2n2, что буквально значит «2,2 нанофарад». Или конденсатор емкостью 0,47 мкФ будет обозначен m47, то есть «0,47 микрофарад».
Причем у конденсаторов отечественного производства встречается аналогичная маркировка в кириллице, то есть, пикофарады обозначают буквой «П», нанофарады – буквой «Н», микрофарады -буквой «М». А принцип тот же: 2Н2 – это 2,2 нанофарад, М47 – это 0,47 микрофарад. У некоторых типов миниатюрных конденсаторов «мкФ» обозначается буквой R, которая тоже используется как децимальная точка, например:
Как обозначаются конденсаторы на схеме?
Конденсаторы необходимы для накопления в себе энергии, с целью дальнейшей ее передачи далее по схеме в определенное время. Самый элементарный конденсатор состоит из пластин, сделанных из металла. Они называются обкладки. Также обязательно должен присутствовать диэлектрик, расположенный между ними. Каждый конденсатор имеет свою маркировку, которая наносится на него во время производства.
Любой человек, который занимается составлением схем и увлекается пайкой, должен понимать ее и уметь читать. В маркировке содержится вся информация о технических характеристиках данного конденсатора. Если к нему подключить питание, на обкладках конденсатора возникнет разнополярное напряжение и тем самым возникнет поле, которое будет притягивать их друг другу. Этот заряд накапливается между этими пластинами.
Основная единица измерения – фарады. Она зависит от размера пластин и расстояния между ними и величины проницаемости. В данной статье подробно рассмотрены все тонкости маркировки конденсаторов. Также статья содержит видеоролик и подробный файл с материалом по данной тематике.
Конденсаторы постоянной емкости
Конденсаторы постоянной емкости применяют в различных схемах для разделения переменной и постоянной составляющих тока и сглаживания пульсации напряжений выпрямителя. В сочетании с другими элементами схем конденсаторы образуют резонансные контуры, широко используемые в радиоаппаратуре. Конденсаторы постоянной емкости классифицируют по величине номинальной емкости, классу точности, номинальному рабочему напряжению, назначению, материалу диэлектрика и по конструктивным признакам.
Номинальные величины емкостей конденсаторов установлены ГОСТ 2519 — 60. При изготовлении конденсаторов действительное значение емкости отличается от номинального, обозначенного в маркировке. Допустимое отклонение емкости от номинального называется допуском. По этому принципу все конденсаторы разделяют на пять классов: 0, 1, II, III, IV, допуски их соответственно составляют ±2%; ±5%; ±10%; ±20% и от — 20 до + 50%.
В зависимости от назначения различают контурные, разделительные, блокировочные и фильтровые конденсаторы. По материалу диэлектрика конденсаторы делят на слюдяные, керамические, бумажные, металлобумажные, бумаго-масляные, пленочные, стеклоэмалевые, стеклокерамические, электролитические, воздушные, вакуумные, газонаполненные. По конструктивному признаку конденсаторы подразделяют на трубчатые, дисковые, бочоночные, горшковые, опрессованные и герметизированные, плоские и цилиндрические и т. д.
Независимо от вида конденсатор характеризуется рабочим напряжением. Рабочим напряжением называется напряжение, под которым обкладки конденсатора могут длительно находиться без пробоя разделяющего их диэлектрика. Рабочее напряжение выражают в вольтах. Большое значение для нормальной работы конденсатора имеет сопротивление его изоляции. При малом сопротивлении изоляции возникают утечки, нарушающие нормальную работу схемы. Потери в конденсаторе характеризуются тангенсом угла диэлектрических потерь, выражающим отношение мощности активных потерь к реактивной мощности конденсатора.
В маломощных конденсаторах потери энергии в основном вызываются проводимостью диэлектрика и диэлектрическим гистерезисом, т. е. потерями на поворот полярных молекул в направлении поля при приложении напряжения к обкладкам. Потери в обкладках и выводах малы, поэтому ими обычно пренебрегают. Одной из важнейших характеристик конденсатора является стабильность — неизменность величины емкости конденсатора во время работы. Изменение емкости может быть как временным, так и необратимым. Основным фактором, влияющим на стабильность емкости конденсатора, является воздействие температуры окружающей среды и нагрев конденсатора за счет рассеиваемой на нем мощности. При повышении температуры увеличиваются геометрические размеры материала, что и влечет за собой временное (до возвращения температуры к первоначальному значению) изменение емкости.
Конденсаторы из тантала
Выбор этого материала обоснован особенностями слоя оксида, который формируется на поверхности. Именно параметрами данного слоя определяется накопительная емкость конденсатора. В ходе специальной технологической обработки заготовки из тантала не слишком сложно контролировать толщину, проводимость, равномерность структуры, другие важнейшие характеристики рабочей зоны.
Конструкция

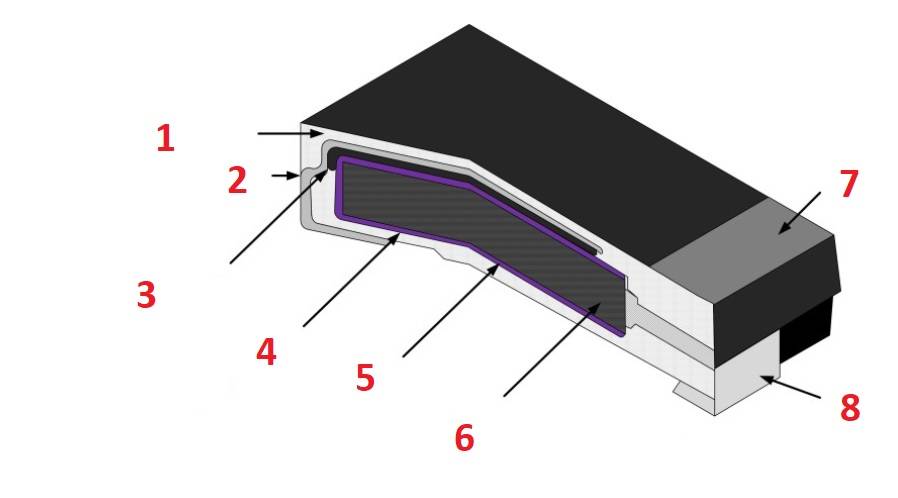

На рисунке отмечены основные компоненты типовой конструкции:
- компаунд, формирующий корпус;
- вывод (катод) для монтажа пайкой на печатной плате;
- адгезивный слой из серебра;
- комбинированное покрытие из серебра и графита;
- оксид (MnO2) с электролитическими характеристиками;
- анод из гранулированного тантала со слоем пентаоксида (Ta2O5);
- маркировочная линия;
- анодный вывод для пайки.
Следует отметить аморфность оксидного слоя, обеспечивающую увеличенное сопротивление в сравнении с кристаллическим аналогом. Серебро и графит применены для получения обратного эффекта – лучшей проводимости. При чрезмерном перегреве происходит пробой диэлектрика. Если размеры повреждений невелики, возможно самостоятельное восстановление. Эти особенности надо учитывать при выполнении монтажных операций и в процессе эксплуатации.
Прочная конструкция рассчитана на сохранение целостности при значительных механических нагрузках. С помощью точного воспроизведения технологических процессов производители поддерживают единство технических параметров каждой партии готовых изделий.
Рабочие характеристики (номиналы) показаны на примере типовой 293-й серии D
- емкость, мкФ – от 0,1 до 1 000;
- напряжение, В – от 4 до 75;
- мощность рассеиваемая – от 0,075 до 0,165 Вт при 25°C.
Для более точного учета реактивных и активных составляющих пользуются классической эквивалентной схемой
Полное сопротивление (импеданс) зависит от частоты. По графику видно, как быстро уменьшается сопротивление в диапазоне 1-100 кГц. Эквивалентное последовательное сопротивление обозначают стандартной аббревиатурой ESR.
Виды и принцип работы
Полупроводниковые резисторы классифицируются по напряжению, поскольку от этого зависит их сфера применения. Их всего 2 вида:
- Высоковольтные с рабочим напряжением до 20 кВ.
- Низковольтные, напряжение которых находится в диапазоне от 3 до 200 В.
Для того чтобы правильно подобрать элемент для защиты от перегрузок в цепях питания устройства, следует знать величину сопротивления источника на входе, а также мощность импульсов, образующихся при коммутации. Максимальное значение силы тока, пропускаемое варистором, определяет величину длительности и периода повторений выбросов амплитудных значений напряжения.
Особенности конструкции
Особенностью конструкции электролитических конденсаторов (ЭК) является то, что при небольших размерах накопитель обладает довольно большой ёмкостью. Между электролитом и металлическим элементом помещают диэлектрик. В результате на полюсах ЭК возникает потенциал.
Основной характеристикой конденсатора является его ёмкость, измеряемая в микрофарадах. ЭК предназначены для схем со слабыми токами.
Ленту из алюминиевой фольги вместе с бумагой скручивают в плотный рулон. Бумагу заранее пропитывают электролитом. Конденсатор выглядит как скрученный рулончик, заключённый в цилиндрический корпус из алюминия.
Отрицательный вывод припаивают к чистой поверхности фольги. Положительный провод сваривают холодным методом с оксидной плёнкой (диэлектриком), которая образуется на алюминии.
На концах выводов холодной сваркой крепят контакторы, которые впаивают в плату электросхемы. Контакты обозначают знаками «+» и «-». Электрические накопители такого типа называют полярными.
Кодовая маркировка, дополнение
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
А. Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
Код | Емкость | Емкость | Емкость |
109 | 1,0 | 0,001 | 0,000001 |
159 | 1,5 | 0,0015 | 0,000001 |
229 | 2,2 | 0,0022 | 0,000001 |
339 | 3,3 | 0,0033 | 0,000001 |
479 | 4,7 | 0,0047 | 0,000001 |
689 | 6,8 | 0,0068 | 0,000001 |
100* | 10 | 0,01 | 0,00001 |
150 | 15 | 0,015 | 0,000015 |
220 | 22 | 0,022 | 0,000022 |
330 | 33 | 0,033 | 0,000033 |
470 | 47 | 0,047 | 0,000047 |
680 | 68 | 0,068 | 0,000068 |
101 | 100 | 0,1 | 0,0001 |
151 | 150 | 0,15 | 0,00015 |
221 | 220 | 0,22 | 0,00022 |
331 | 330 | 0,33 | 0,00033 |
471 | 470 | 0,47 | 0,00047 |
681 | 680 | 0,68 | 0,00068 |
102 | 1000 | 1,0 | 0,001 |
152 | 1500 | 1,5 | 0,0015 |
222 | 2200 | 2,2 | 0,0022 |
332 | 3300 | 3,3 | 0,0033 |
472 | 4700 | 4,7 | 0,0047 |
682 | 6800 | 6,8 | 0,0068 |
103 | 10000 | 10 | 0,01 |
153 | 15000 | 15 | 0,015 |
223 | 22000 | 22 | 0,022 |
333 | 33000 | 33 | 0,033 |
473 | 47000 | 47 | 0,047 |
683 | 68000 | 68 | 0,068 |
104 | 100000 | 100 | 0,1 |
154 | 150000 | 150 | 0,15 |
224 | 220000 | 220 | 0,22 |
334 | 330000 | 330 | 0,33 |
474 | 470000 | 470 | 0,47 |
684 | 680000 | 680 | 0,68 |
105 | 1000000 | 1000 | 1,0 |
* Иногда последний ноль не указывают.
В. Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
Код | Емкость | Емкость | Емкость |
1622 | 16200 | 16,2 | 0,0162 |
4753 | 475000 | 475 | 0,475 |
Рис. 6
С. Маркировка емкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
Код | Емкость |
R1 | 0,1 |
R47 | 0,47 |
1 | 1,0 |
4R7 | 4,7 |
10 | 10 |
100 | 100 |
D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
Код | Емкость |
p10 | 0,1 пФ |
Ip5 | 1,5 пФ |
332p | 332 пФ |
1НО или 1nО | 1,0 нФ |
15Н или 15n | 15 нФ |
33H2 или 33n2 | 33,2 нФ |
590H или 590n | 590 нФ |
m15 | 0,15мкФ |
1m5 | 1,5 мкФ |
33m2 | 33,2 мкФ |
330m | 330 мкФ |
1mO | 1 мФ или 1000 мкФ |
10m | 10 мФ |
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования
А. Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Код | Емкость | Напряжение |
А6 | 1,0 | 16/35 |
А7 | 10 | 4 |
АА7 | 10 | 10 |
АЕ7 | 15 | 10 |
AJ6 | 2,2 | 10 |
AJ7 | 22 | 10 |
AN6 | 3,3 | 10 |
AN7 | 33 | 10 |
AS6 | 4,7 | 10 |
AW6 | 6,8 | 10 |
СА7 | 10 | 16 |
СЕ6 | 1,5 | 16 |
СЕ7 | 15 | 16 |
CJ6 | 2,2 | 16 |
CN6 | 3,3 | 16 |
CS6 | 4,7 | 16 |
CW6 | 6,8 | 16 |
DA6 | 1,0 | 20 |
DA7 | 10 | 20 |
DE6 | 1,5 | 20 |
DJ6 | 2,2 | 20 |
DN6 | 3,3 | 20 |
DS6 | 4,7 | 20 |
DW6 | 6,8 | 20 |
Е6 | 1,5 | 10/25 |
ЕА6 | 1,0 | 25 |
ЕЕ6 | 1,5 | 25 |
EJ6 | 2,2 | 25 |
EN6 | 3,3 | 25 |
ES6 | 4,7 | 25 |
EW5 | 0,68 | 25 |
GA7 | 10 | 4 |
GE7 | 15 | 4 |
GJ7 | 22 | 4 |
GN7 | 33 | 4 |
GS6 | 4,7 | 4 |
GS7 | 47 | 4 |
GW6 | 6,8 | 4 |
GW7 | 68 | 4 |
J6 | 2,2 | 6,3/7/20 |
JA7 | 10 | 6,3/7 |
JE7 | 15 | 6,3/7 |
JJ7 | 22 | 6,3/7 |
JN6 | 3,3 | 6,3/7 |
JN7 | 33 | 6,3/7 |
JS6 | 4,7 | 6,3/7 |
JS7 | 47 | 6,3/7 |
JW6 | 6,8 | 6,3/7 |
N5 | 0,33 | 35 |
N6 | 3,3 | 4/16 |
S5 | 0,47 | 25/35 |
VA6 | 1,0 | 35 |
VE6 | 1,5 | 35 |
VJ6 | 2,2 | 35 |
VN6 | 3,3 | 35 |
VS5 | 0,47 | 35 |
VW5 | 0,68 | 35 |
W5 | 0,68 | 20/35 |
В. Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
С. Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Особенности применения конденсатора 2A 104 J
Энергия конденсатора
Хорошие потребительские параметры обеспечивают возможность использования радиокомпонентов этой категории для решения разных инженерных задач. Конденсаторы применяют в низковольтных цепях для создания качественных фильтров подавления помех. При подготовке конструкторского расчета можно учитывать следующие преимущественные особенности:
- минимальную паразитную индуктивность;
- значительный ток разряда;
- надежность;
- длительное сохранение исходных рабочих параметров в сложных условиях эксплуатации.
При рассмотрении аналогов следует обратить внимание на относительно высокую температурную зависимость. Керамические конденсаторы обладают недостаточно большой емкостью при сравнительных габаритах
Плёночные конденсаторы с диэлектриком из полиэтилентерефталата
Электроемкость плоского конденсатора
Перечисленные преимущества во многом объясняются конструктивными особенностями. Рассматриваемые модификации конденсаторов создают с применением диэлектрика, созданного из полимерной пленки. Для уменьшения индуктивных свойств вместо рулона применяют сложное формирование слоя с прессованием. Фактически создается множество пластинчатых накопителей энергии, соединенных параллельно.
Главным преимуществом диэлектрика этого типа является способность к самостоятельному восстановлению. После электрического пробоя созданный проводник постепенно испаряется. Процесс ускоряется прохождением тока по соответствующему участку конструкции, что сопровождается нагревом соответствующей области. Достаточно быстро без дополнительных действий функциональные характеристики конденсатора нормализуются.
Для сравнения с другими диэлектриками можно изучить сведения, представленные ниже.
Параметры конденсаторов
Характеристики | Тип диэлектрика | ||
---|---|---|---|
Полиэтилентерефталат | Полипропилен | Полистирол | |
Тангенс угла потерь | 0,01-0,1 | 0,002 | 0,0001-0,0015 |
Сопротивление изоляции, МОм | 10 000 | 50 000 | 100 000 |
Коэффициент абсорбции, % | 0,2-0,8 | Меньше 0,5 | Меньше 0,1 |
ТКЕ (температурный коэффициент), 10-6/°C | От -200 до 400 | От -200 до 100 | -200 |
При выборе полиэтилентерефталатного изделия можно использовать высокую прочность конструкции, хорошие показатели диэлектрической проницаемости. Однако следует учесть сравнительно небольшой тангенс угла потерь и ограниченные изоляционные свойства.
На стадии подготовки проекта в комплексе проверяют рабочие параметры конденсатора и соответствие условиям будущей эксплуатации. Чтобы исключить ошибки, рекомендуется изучить отзывы экспертов о продукции определенных производителей. При выборе поставщика (магазина) оценивают затраты и официальные гарантийные обязательства.
Заключение
В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. Для защиты от помех, в цифровых устройствах применяется шунтирование по питанию с помощью пары – электролитический конденсатор большей емкости + слюдяной, либо керамический – меньшей. Электролитический конденсатор шунтирует низкочастотные помехи, а слюдяной( или керамический) – высокочастотные.
Источники
- https://hmelectro.ru/article/markirovka-kondensatorov-tsifrovaya-tsvetnaya-eyo-rasshifrovka
- https://encom74.ru/o-markirovke-kondensatorov-v-tc-keramiceskih-i-importnyh-rassifrovki-oboznacenij/
- https://instanko.ru/elektroinstrument/markirovka-keramicheskih-kondensatorov-rasshifrovka-tablica.html
- https://odinelectric.ru/equipment/electronic-components/kak-rasshifrovat-markirovku-kondensatora
- https://ToolsTver.ru/processy/nominaly-keramicheskih-kondensatorov-tablica.html
- https://ElectroInfo.net/kondensatory/kak-oboznachajutsja-kondensatory-na-sheme.html
Янв 25, 2021
