Люксометр: измерение освещенности

Измерение освещенности

При оценке освещения применяют несколько параметров (сила света, яркость и пр.), однако главным показателем является освещенность.

Рис. 6 Освещенность (люкс)

В Международной системе единиц мерой освещенности принят 1 люкс.

Люкс равен освещенности поверхности площадью 1м2, при световом потоке падающего на нее излучения, равном 1 люмен (рис. 6).

Измерение освещенности производят в соответствии с ГОСТ Межгосударственный стандарт «Здания и сооружения. Методы измерения освещенности». Настоящий стандарт устанавливает методы определения минимальной, средней и цилиндрической освещенности, коэффициента естественной освещенности в помещениях зданий, сооружений и на рабочих местах, минимальной освещенности в местах производства работ вне зданий, средней освещенности улиц, дорог, площадей и тоннелей.

Для измерения освещенности следует использовать люксметры с измерительными преобразователями излучения, имеющими спектральную погрешность не более 10%. Люксметры должны иметь свидетельства о метрологической аттестации и поверке. Прибор всегда должен находиться в горизонтальном положении. Его устанавливают в необходимых точках .

Необходимо установить люксметр на поверхность, освещенность которой измеряется. Плоскость светочувствительного элемента датчика обязательно должна быть параллельна освещаемой источником света поверхности. После этого снимаются показания со шкалы аналогового прибора или дисплея цифрового – это и будет освещенность данной поверхности в люксах.

Измерения проводятся отдельно по искусственному и естественному освещению. При этом нужно следить, чтобы на прибор не падала какая-либо тень, и поблизости не было источника электромагнитного излучения. Это внесёт помехи в результаты. После того как сделаны все необходимые замеры освещенности, на основе полученных результатов, по специальным формулам, рассчитываются нужные параметры, и делается общая оценка. То есть, полученные параметры сравниваются с нормативом, и делается вывод о том достаточно ли освещённость данного помещения или территории.

На каждый вид измерений в каждом помещении или участке улицы заполняется отдельный протокол. Оценочный протокол выдаётся как по каждому помещению или территории, так и по всему объекту. Этого требует «ГОСТ. Измерение освещённости» .

Освещенность необходимо измерять не меньше 1 раза в месяц, а в системах с комбинированным освещением следует измерять освещенность отдельно: от местного освещения, от ламп общего освещения и от всей системы в целом.

Перед применением прибора для измерения освещенности искусственного освещения необходимо проводить чистку светильников и замену всех неработающих ламп. Измерение освещенности специальными приборами может также применяться без предварительной подготовки соответствующей осветительной установки, однако эти нюансы должны быть зафиксированы при занесении результатов измерения на носитель.

Измерение коэффициента естественной освещенности (КЕО) люксметрами проводят в помещениях, которые заранее освобождены от оборудования и мебели, также не затеняемых деревьями и озеленением, при очищенных и исправных светопрозрачных наполнениях в светопроемах. Но при применении приборов для измерения освещенности в помещениях с мебелью, с неисправными или неочищенными светопрозрачными заполнениями, или при затенении деревьями данные должны быть учтены и зафиксированы в результатах измерения .

На рынке освещения большая путаница с техническими параметрами, такими как световой поток и освещенность

Многие люди, при подборе осветительного оборудования обращают внимание на световой поток, а не на требования освещенности. Чаще всего, предлагают суммированный световой поток — лампы или светодиодов, без световых и тепловых потерь

Световой поток, можно измерить только в специальной лаборатории, самому это сделать с подручными приборами невозможно. В нормах существует понятие светового потока, но в СНиП нет определенных требований к нему

Правильный подбор светотехнического оборудования, производится после проведения расчетов освещенности – это важно знать. Освещенность любой человек может измерить самостоятельно, без специально оборудования

Люксметр

Человеческий глаз не в состоянии определить абсолютную интенсивность света, поскольку он наделен способностью приспосабливаться к освещению. К тому же, глаз человека лучше воспринимает как раз волны такой длины, которые не слишком пригодны для растений. Помочь измерить освещенность может специальный прибор – люксметр .

Рис. 4 Аналоговый люксметр

Люксметр – это переносной прибор, представляющий собой один из разновидностей фотометров, с помощью которого производят замеры освещенности .

Простейший люксметр состоит из фотоэлемента, который преобразует световую энергию в энергию электрического тока. В основе его работы лежит принцип фотоэлектрического эффекта: попадая на полупроводниковые фотоэлементы, световые лучи передают электронам свою энергию. Поток света, попадая на фотоэлемент, высвобождает поток электронов в теле полупроводника. Благодаря этому фотоэлемент начинает проводить электрический ток. Величина этого тока прямо пропорциональна освещённости фотоэлемента. Он и отражается на шкале. В аналоговых люксметрах шкала проградуирована в люксах, результат определяется по отклонению стрелки .

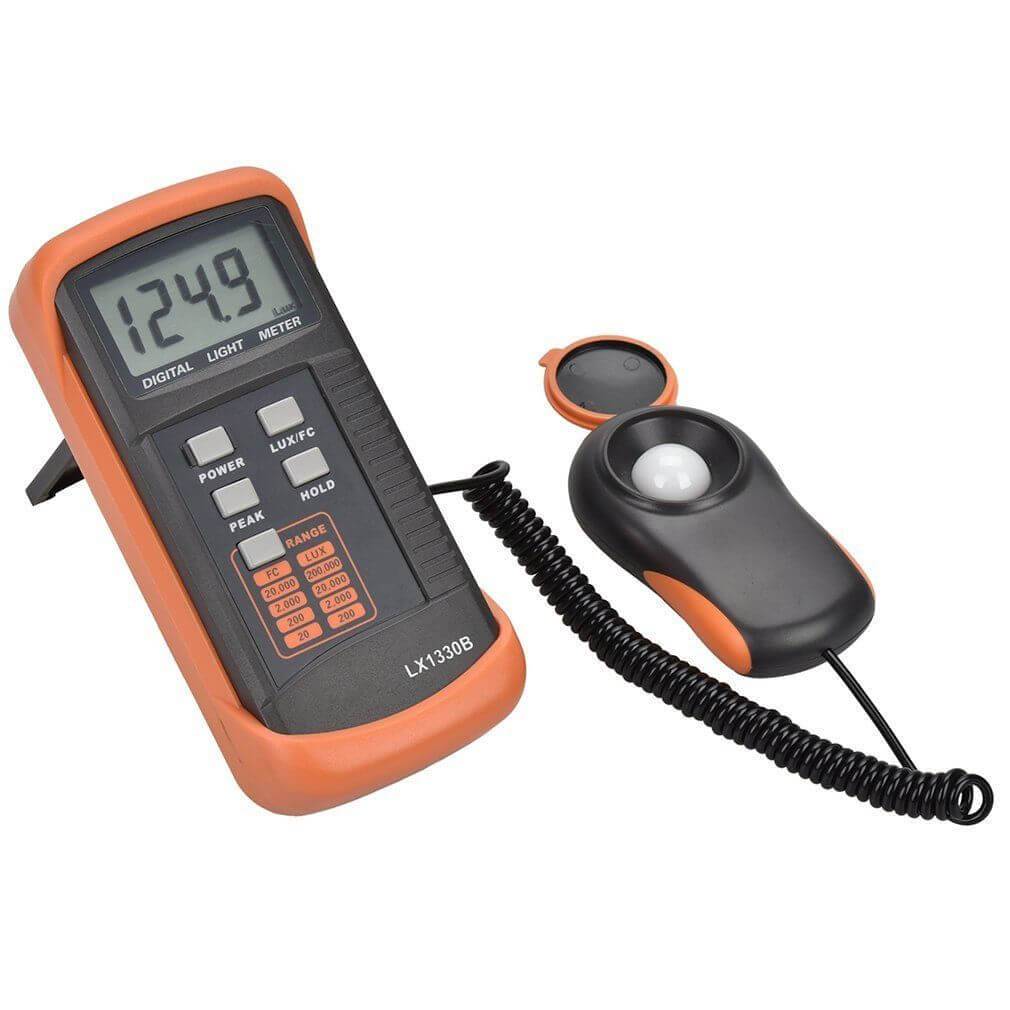

Рис. 5 Цифровой люксметр

Сейчас на смену аналоговым (рис. 4) приходят цифровые (рис. 5) приборы для измерения освещенности. В них результат измерений выводится на жидкокристаллический дисплей. Измерительная часть во многих из них находится в отдельном корпусе и связана с прибором гибким проводом. Это позволяет проводить измерение в труднодоступных местах. Благодаря набору светофильтров пределы его измерений можно регулировать. В этом случае показания прибора нужно умножать на определённые коэффициенты .

А можно ли измерить освещенность фотоаппаратом?

Можно! Все современные фотоаппараты и многие антикварные имеют встроенный фотоэкспонометр. Антиквариат обычно работает по принципам внешних экспонометров. А с цифрой вообще все просто – большинство камер моментально отображает на встроенном экране подобранные для съемки значения.

Нужно лишь выставить ISO на 100, отключить вспышку, навести камеру на объект и дать ей сфокусироваться (даже птичке вылетать не требуется). Как вариант можно подобрать выдержку и диафрагму вручную, убедившись, что ползунок EV установился на отметке 0. Полученные значения сличаем по диаграмме выше.

Люксометр: измерение освещенности

Если же ваш фотоаппарат не позволяет менять ISO или вообще не отображает параметров съемки, то просто сделайте снимок и посмотрите EXIF данные: правой кнопкой в проводнике -> свойства -> вкладка «подробно». Перед вами предстанет список EXIF данных, среди которых должны найтись параметры съемки.

Люксометр: измерение освещенности

У смартфонов значения могут быть весьма нестандартные… поэтому без расчетов обойтись скорей всего не получится (можно воспользоваться выложенным выше файлом).

Вот так, подручными средствами, можно довольно точно и быстро измерить освещенность в люксах. Может не у всех в чулане завалялись экспонометры, но фотоаппарат уж точно у каждого найдется.

Популярные модели

Стандартные

МЕГЕОН 21550.

Люксометр: измерение освещенности

МЕГЕОН 21550

Модель изготовлена в виде моноблока. Люксметр компактный, замер проводится одной рукой. Дисплей оснащен подсветкой, интерфейс простой и понятный. Автоматически находит нужный диапазон измерений. Работает при температурах от 0 до 40⁰С. Есть функция автоматического выключения. Не внесен в госреестр средств измерений.

Диапазон измерений: 0- 200000 лк.

Погрешность: 3% для измерений до 10000 лк; 4% свыше 10000 лк.

Габаритные размеры: 53×37×165 мм.

Популярные статьи  Особенности применения выключателей дистанционного управления

Вес: 145 г.

Цена: от 2200 рублей.

МЕГЕОН 21010.

Люксометр: измерение освещенности

МЕГЕОН 21010

Модель с выносным датчиком и специальной интегральной схемой, которая обеспечивает высокую точность измерений и минимальную погрешность. Работает при температурах от 0 до 40⁰С. Не внесен в госреестр средств измерений.

Диапазон измерений: 0 — 50000 лк.

Погрешность: 5%.

Габаритные размеры: 68×28×116 мм.

Вес: 170 г.

Цена: от 3300 рублей.

СЕМ DT-1300 481639.

Люксометр: измерение освещенности

СЕМ DT-1300 481639

Простая, легкая, удобная модель с выносным датчиком. Удобный дисплей. Не внесен в госреестр средств измерений. Нет подсветки дисплея. Диапазон измерений задается ручкой.

Диапазон измерений: 0 — 50000 лк.

Погрешность: 5% для измерений до 10000 лк; 10% свыше 10000 лк.

 Габаритные размеры: 64,5×24,5×188 мм.

Вес: 160 г.

Цена: от 2700 рублей.

Профессиональные

Testo 540.

Testo 540

Модель изготовлена в виде моноблока. Сенсор оснащен особым спектральным чувствительным глазом для высокой точности измерений. Подходит для измерений в закрытых пространствах. Внесен в госреестр средств измерений. Работает при температурах от 0 до 50⁰С. Удобный дисплей, понятный интерфейс, встроенная память.

Диапазон измерений: 0 — 99999 лк.

Погрешность: 3%.

 Габаритные размеры: 46×25×113 мм.

Вес: 160 г.

Цена: от 11500 рублей.

СЕМ DT-8809A 481929.

Люксометр: измерение освещенности

СЕМ DT-8809A 481929

Модель с выносным датчиком. Удобный дисплей. Длинный кабель – 150 см. Автоматическое выключение. Подключение к компьютеру через USB, встроенная память.  Для нестандартных источников света не нужны дополнительные вычисления. Автоматическая коррекция при косых лучах света. Не внесен в госреестр.

Диапазон измерений: 0 — 400000 лк.

Погрешность: 3,5% для измерений до 10000 лк; 4% свыше 10000 лк.

 Габаритные размеры: 80×40×170 мм.

Вес: 390 г.

Цена: от 10000 рублей.

Radex LUPIN.

Люксометр: измерение освещенности

Radex LUPIN

Моноблок, можно носить с собой на ремешке. Легкий, компактный. Встроенная дополнительная функция пульсметра. Простой интерфейс. Особый датчик с коррекцией под спектральную чувствительность глаза и специальными фильтрами. Аккумулятор встроенный. В госреестр не внесен. Диапазон рабочих температур: -10⁰С + 40⁰С.

Диапазон измерений: освещенность 10 — 200000 лк; яркость 3-70000 кд/м2; коэффициент пульсации 1-100%.

Погрешность всех измерений: 10%.

 Габаритные размеры: 42×17×101 мм.

Вес: 50 г.

Цена: от 5000 рублей.

Разновидности фотометрических приборов

Люксометр: измерение освещенности

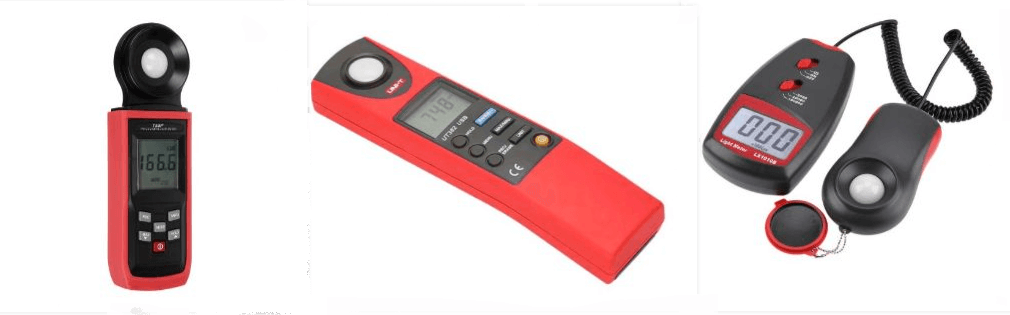

Виды фотометров

По типу табло

В зависимости от конструкции люксметры бывают аналоговыми (стрелочными) или цифровыми (электронными).

Стрелочный прибор надежный, простой, но не самый точный.

Стрелочный фотометр

Цифровой аппарат отличается высокой точностью замеров.

Люксометр: измерение освещенности

Цифровой фотометр

По расположению фотоэлемента

Существуют приборы с выносным фотодатчиком и моноблоки. В первом случае датчик и корпус соединены гибким проводом. Такая конструкция позволяет выполнять замеры в труднодоступных местах или для различно падающих световых лучей.

Моноблок меньше весит, имеет меньшие размеры. Лучше подходит для многочисленных постоянных замеров. Но в труднодоступных местах работать неудобно. Некоторые модели моноблоков оснащаются съемным датчиком.

По наличию функциональности

Уже упоминалось, что простые бытовые приборы замеряют только освещенность. Замеры делаются быстро, но высокой точностью они не отличаются.

Более сложные люксметры могут  измерять дополнительные параметры: яркость, пульсацию и т.д.

Цифровые профессиональные модели снабжены специальными программами, которые сами рассчитывают многие параметры (например, среднюю освещенность), запоминают результат и синхронизируются с компьютером. Такие люксметры снабжаются светофильтрами для более точных результатов. В условиях повышенной яркости устройство комплектуется поглощающими светофильтрами. Примерная цена таких приборов составляет 15-30 тыс.рублей (и больше).

По типу материала корпуса

Современные люксметры изготавливаются из пластика. Для удобства многие модели имеют резиновые накладки по бокам.

Люксометр: измерение освещенности

Люксметр с резиновой накладкой

По типу питания

Портативные люксметры могут питаться от аккумуляторов или батареек. В первом случае прибор требует подзарядки от сети. Устройства на батарейках нуждаются в периодической замене элементов питания на новые.

По размеру и весу

Габариты зависят от размеров элементов питания. Большинство мобильных люксметров весят от 100 до 500 г.

В зависимости от типа размеры фотометров находятся в диапазоне:

  • 80-200 мм по высоте;
  • 50-800 мм по ширине.

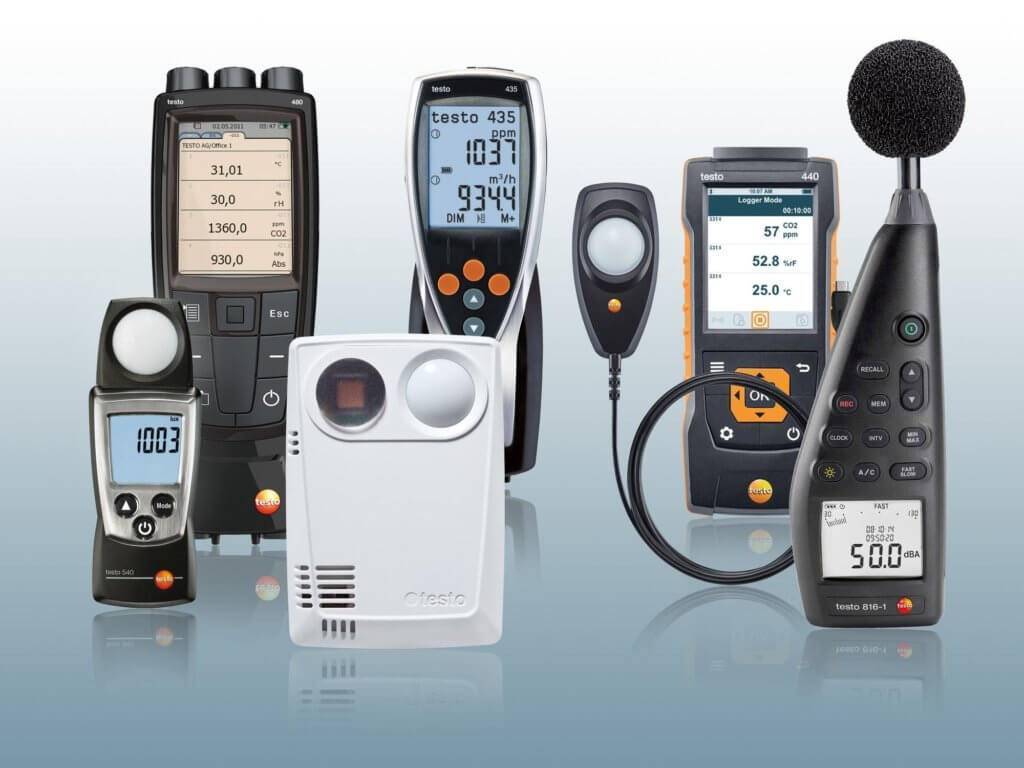

Люксометры Testo

Один из современных измерителей освещённости, наиболее популярных в России — цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.

Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская — фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.

Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и — все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».

Люксометр: измерение освещенности

Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата большими функциональными возможностями:

  • память для хранения до 3000 результатов измерений;
  • сохранение в памяти 99 мест измерения;
  • подключение к персональному компьютеру;
  • построение объёмного графика величины освещенности в пределах помещения;
  • распечатка данных на принтере.

Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.

Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.

Сварочные инверторы. Рейтинг надёжности

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Люксметры

Люксметр — портативный прибор для измерения освещённости, один из видов фотометров. Стандартный люксметр состоит из фотоэлемента, преобразующего свет в энергию электрического тока, и измеряющего этот ток электронного микроамперметра со шкалой в люксах. Конструктивно современные люксметры состоят из единого блока, где фотоэлемент интегрирован в корпус прибора. На данной странице представлено описание наиболее популярных на российском рынке измерителей световых параметров – люксметров, яркометров, блескомеров, пульсметров.

Люксметры часто применяются при аттестации рабочих мест, а также при санитарном и техническом надзоре в жилых и производственных помещениях. Так контроль освещенности рабочих мест входит в число плановых мероприятий по охране труда на рабочих местах. ГОСТ Р 55710-2013 устанавливает нормы освещённости в люксах для помещений различного назначения. Так, например, в офисе нормативная освещенность должна быть от 200 до 300 лк. В сфере НК люксметры используют для измерения УФ освещённости при работе с люминесцентными материалами и общей освещенности рабочих мест влияющей на контраст дефекта с фоном и его видимость дефектоскопистом. Согласно РД 03-606-03 освещенность контролируемых визуальным методом поверхностей должна быть не менее 500 Лк.

Популярные статьи  Испытание кабельных линий повышенным напряжением

Профессиональные люксметры часто сочетают в себе несколько функций, как например измерения освещённости в видимой, энергетической и ультрафиолетовой областях спектра. Существуют модели, созданные специально для измерения светового потока светодиодов, произвольно расположенных и пульсирующих источников света. Люксметры, используемые в сфере государственного регулирования, подлежат поверке. Поверка люксметров осуществляется по параметрам освещённости с использованием образцовых фотометров. Поверка регламентирована ГОСТ 8.023-2012. Государственный поверочная схема для средств измерений световых величин непрерывного и импульсного излучения. Отношение к данной теме также имеют: ГОСТ 8.195-2013, ГОСТ 8.552-2013, СП 52.13330.2016, СанПиН 2.2.4.3359-16, СанПиН 2.2.1/2.1.1.2585-10, ГОСТ 54940-2016. Межповерочный интервал люксметров, как правило, 1 год.

УФ-Радиометр ТКА-ПКМ (13)

Модификации УФ-Радиометра «ТКА-ПКМ» (13) с ослабляющим фильтром предназначены для раздельного измерения энергетической освещённости (интенсивности излучения) в различных областях УФ-спектра. Эта модель аналогична ТКА-ПКМ 13, но специально доработана для сфер деятельности, где необходимо измерять высокие значения облучённости в течении длительного времени. Например, в медицине, при контроле облученности создаваемой бактерицидной лампой, дающей короткие УФ волны с максимумом в 253,7 нм. В сфере неразрушающего контроля данный радиометр может применяться в процессе магнитного и капиллярного контроля с использованием флуоресцентных материалов для оценки интенсивности источников УФ света, работающих в узкополосном эмиссионном спектре в диапазоне UV-A (365 нм).

УФ-Радиометр ТКА-ПКМ 13 может работать в трех УФ диапазонах: А (315 — 400 нм), B (280 — 315 нм) и C (200 — 280 нм). По заявке возможна поставка в специальном исполнении, с ослабляющим фильтром для контроля в зоне УФ-С с диапазоном измерений 10 — 200 000 мВт/м. Контроль излучения во всех трех зонах ультрафиолетового спектра возможен с использованием одной несменной фотометрической головки. Относительная спектральная чувствительность радиометров ТКА-ПКМ 13 изображена на фото. Основная относительная погрешность измерений освещённости составляет ± 10%.

Прибор для измерения освещенности Ю-116

Устройство ещё советской разработки Ю-116 в диапазоне от 1 до 100 000 лк. Состоит из 2-х частей: селенового фотоэлемента и стрелочного гальванометра, служащего для замера показаний. Хранится в футляре в разобранном виде, что обеспечивает надёжную защиту от повреждений. Перед работой фотоприемник соединяют с преобразователем с помощью вилки.

На шкале измерителя имеются 2 концентрические дуговые шкалы. Внутренняя проградуирована от 0 до 30 лк, наружная — от 0 до 100. На фотоэлемент одета светорассеивающая насадка, состоящая из белой полупрозрачной пластмассы и непрозрачного кольца. Обозначена она буквой «К», измерения с ней производятся в указанных выше диапазонах. Имеются ещё 3 фильтра-насадки: М, Р и Т. При установке их параллельно с базовой насадкой К диапазон измерения увеличивается соответственно: в 10, 100 и 1000 раз.

Две кнопки на панели прибора предназначены для переключения с одной шкалы на другую. Когда включена левая кнопка, измерения производятся в диапазонах: 0 – 30, 0 – 300, 0 – 3000, 0 – 30 000 (при установке соответствующих насадок). При включённой правой: 0 – 100, 0 – 1 000, 0 – 10 000, 0 – 100 000. Кроме кнопок на корпусе имеется корректор для установки стрелочного индикатора в нулевое положение.

Люксметр Ю-117 отличается от предшественника лишь большим количеством кнопок. Вместо двух клавиш переключения шкал прибор оснащён пятью кнопками переключения диапазонов, благодаря чему повышается точность измерения. Добавлены также кнопки включения прибора, контроля питания и регулятор установки на ноль. Питание обеих моделей автономное — от гальванического элемента типа «Крона» напряжением 9 В. Цена приборов у разных продавцов — от 6 до 10 тысяч рублей.

Люксметр ТКА-Люкс / Эталон

Люксметр «ТКА-Люкс / Эталон» предназначен для градуировки рабочих средств измерения освещённости, создаваемой стандартными источниками оптического излучения с различной цветовой температурой, расположенным по нормали к чувствительной площадке приёмника, методом прямых измерений. Главное отличие этого люксметра от других моделей линейки заключается в его точности. Суммарная относительная погрешность люксметра составляет не более чем ± 2,6 %. Это максимально точный прибор данного производителя.

ТКА-Люкс / Эталон продается в комплекте с сертификатом о калибровке, который в отличие от свидетельства о поверке устанавливает действительные значения нормируемых характеристик. Калибровка эталонного люксметра осуществляется в соответствии с утвержденной ВНИИОФИ методикой «Люксметр “ТКА-Люкс/Эталон”. Методика поверки». Межкалибровочный интервал и срок гарантии — 1 год. Поверочная схема для данной модели содержится в ГОСТ 8.023-2012.

Немного теории

В интернете наблюдается большая путаница в научно-технических терминах, касающихся области светотехники. Один и тот же прибор называют по-разному. Рассматриваемое устройство — люксметр, например, иногда выдают за измеритель светового потока, хотя это не так.

Световой поток — это характеристика осветительного элемента, и говорить об этой величине можно только относительно конкретного источника освещения (лампы накаливания, газоразрядного элемента, светодиода и т. д.). Единицей этой характеристики в системе СИ является люмен (лм). Это сила света в 1 канделу (кд) в телесном угле 1 стерадиан (ср).

Измеряют этот параметр с помощью фотометрического шара (сферического интегратора) диаметром 1 или 2 метра, либо настольными интегрирующими сферами размером от 10 см до полуметра. Все эти приборы, естественно, не для бытового применения, поскольку цена даже небольшого отечественного прибора ТКА-КК1 для контроля светодиодов составляет 35 000 рублей.

Поток света, действующий на единицу площади, выражается освещённостью. Единица этой характеристики — люкс (лк) — результат освещения поверхности в 1 м² потоком, равным 1 люмену. Понятие «освещённость» относится не к источнику освещения, а к окружающей среде. Световой поток есть величина постоянная для каждого источника, в то время как освещённость в каждой точке помещения зависит от нескольких факторов:

  • количества источников, находящихся рядом с местом измерения;
  • светового давления каждого из них;
  • расстояния до источников;
  • отражающей способности предметов обстановки.

Люксометр: измерение освещенности

Принцип работы измерительного прибора

Люксометр: измерение освещенности

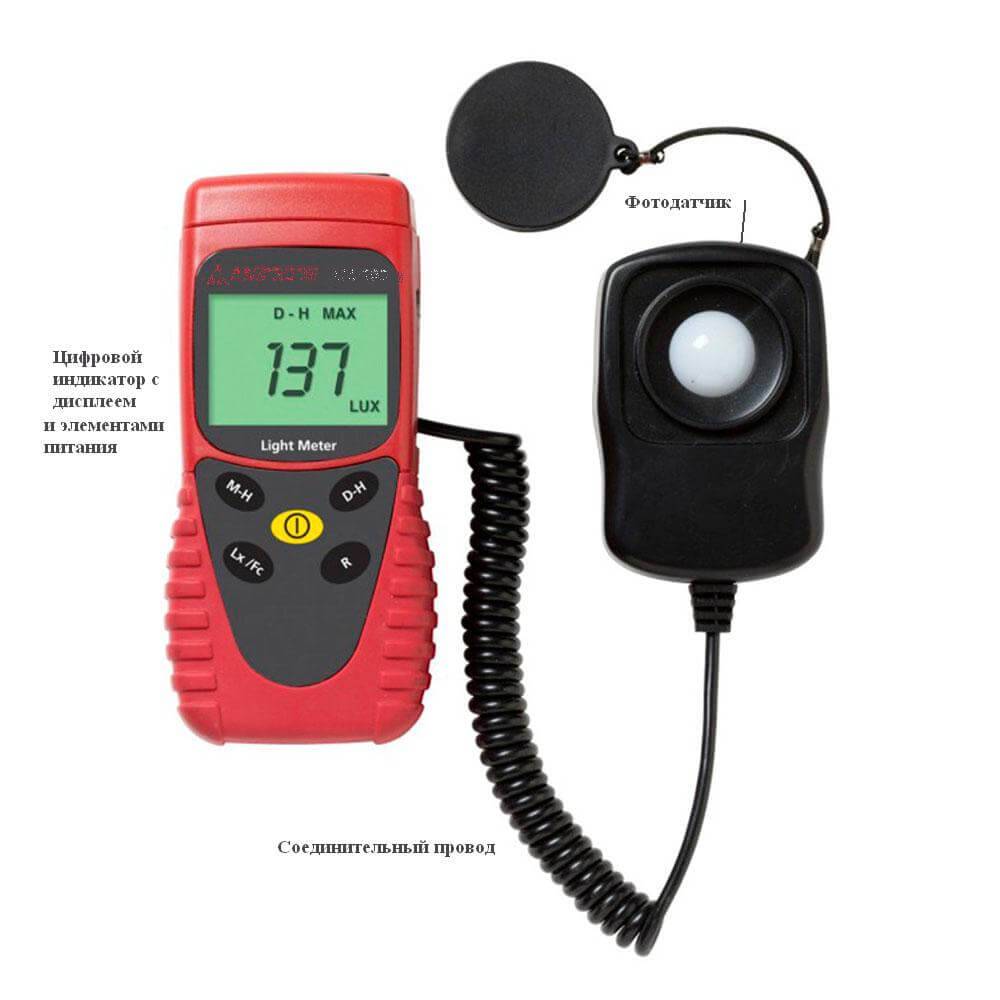

Устройство прибора

Самый простой люксметр состоит из фотоприемника (полупроводникового фотоэлемента), источника питания и регистратора фототока (светового индикатора). В роли регистратора выступает микроамперметр со шкалой, которая проградуирована в люксах. Индикатор может быть механическим (со стрелкой) или цифровым (дисплей).

Фотоэлемент и светоиндикатор могут быть выполнены в одном корпусе или соединяться проводом.

Измерения люксметра зависят от спектра излучения. Они различаются у разных типов ламп, поэтому простые приборы настраиваются по лампе накаливания, а для остальных видов источников света существуют поправочные коэффициенты. Погрешность таких устройств составляет около 10%.

Люксметры более сложного устройства дополнительно комплектуются светофильтрами, специальными насадками для снижения ошибок от косых лучей света. Эти меры приводят к снижению погрешности прибора до 1%.

Принцип действия основан на фотоэлектрическом эффекте: преобразовании  энергии света в электрический ток. Превращение происходит в полупроводниковом фотоэлементе. В нем кванты света передают свою энергию электронам – возникает ток. Сила тока прямо пропорциональна освещенности.

Как измерять освещенность экспонометром?

Да очень просто. Объясню на примере моего Ленинграда.

У данного конкретного прибора 3 шкалы EV с диапазонами: 5-12, 12-18 и 1-5 (в нижней части прибора). Вторая – основная, она всегда стоит «по умолчанию». Остальные переключаются рычажками на корпусе, которые одновременно открывают и перемещают внутри фотоэлемент для соответствующих измерений.

Люксометр: измерение освещенности

Внешним экспонометром измерения осуществляются двумя способами:

1. По яркости – измерение отраженного света. Прибор направляют на объект, освещенность которого нужно узнать и фиксируют показания.

Популярные статьи  Действие электрического тока на человека

Люксометр: измерение освещенности

2. По освещенности – измерение падающего света. Прибор располагают в непосредственной близости с объектом и направляют в сторону фотоаппарата (в нашем случае – в сторону источника света). Обычно для этого вида измерения нужно надеть молочный фильтр, идущий в комплекте с экспонометром.

Люксометр: измерение освещенности

О плюсах и минусах каждого способа для фотографии расписано много (например, в ), но для наших целей особо значимой разницы нет, можно выбрать наиболее удобный для конкретного случая (а то и оба для пущей точности). Однако измерения люксметром (и большинством современных экспонометров) всегда производятся именно вторым способом.

Какой бы способ вы ни выбрали, результат нужно искать на шкале EV. Если стрелка выходит за пределы шкалы, нужно переключиться на другую. И уже по полученному значению EV выяснить в таблице соответствующее ему значение люксов. Если EV вышло дробным (например, 3.5), то можно высчитать точное значение люкс по приведенной выше формуле, или хотя бы примерно прикинуть диапазон.

Но далеко не все экспонометры умеют показывать EV. В таком случае измерение немного усложняется. Для начала нужно выставить значение ISO на 100 (так проще считать и сверять). У советских приборов это окошко ГОСТ и позиция 90 (или сразу 100, зависит от прибора).

Люксометр: измерение освещенности

После чего стандартным способом определить выдержку. У Ленинграда для этого нужно выставить поворотное кольцо (2) на значение, которое показывает стрелка на нижней шкале (1). Верхняя шкала кольца (3) покажет возможные пары выдержка/диафрагма – выбирайте по вкусу. Другие экспонометры работают похожим образом.

Люксометр: измерение освещенности

А теперь вам потребуется диаграмма с отличного ресурса по фотовспышкам impulsite.ru. В интернете немало таблиц и графиков по сопоставлению выдержки, диафрагмы и EV, но эта сразу показывает значения в люксах (правда округленные до ближайших целых значений).

Люксометр: измерение освещенности

Пользоваться ей очень просто: находите пересечение строки диафрагма и столбцов выдержка (показано зелеными стрелками), затем от этого пересечения по диагонали находите EV и соответствующее ему значение в люксах (синяя линия). При желании, полученное значение EV вы можете использовать для расчета люкс по формуле (см выше). Собственно, по этой же таблице можно подобрать экспопару если известна освещенность в люксах.

Люксметр ТКА-ПКМ (05)

Люксметр «ТКА-ПКМ» (05) предназначен для измерения освещённости, создаваемой различными источниками (светильники, лампы, светодиодные модули). Основные сферы применения люксметра ТКА-ПКМ (05) это аттестация рабочих мест, а также санитарный и технический надзор в жилых, производственных и образовательных помещениях. Диапазон измерений 10 — 200 000 лк с основной относительной погрешностью не более 8,0 %. Скорость обновления информации составляет три измерения в секунду. Прибор внесен в реестр средств измерения РФ (№ 24248-09) и части стран СНГ. Срок действия свидетельства о поверке и срок гарантии производителя — 1 год.

Из других особенностей люксметра ТКА-ПКМ (05) можно выделить авто смену диапазонов, функцию HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Для отказа от ручной записи результатов предусмотрен вывод информации с прибора на ПК и мобильные устройства на базе Android. Встроена возможность вырезания естественного фона освещения. Дополнительная информация о приборе содержится в руководстве по эксплуатации, описании типа, свидетельстве Госреестра и методике поверки. В комплект поставки помимо самого люксметра входят паспорт, руководство, батарейка, сумка, кабель и диск с программным обеспечением.

Люксметр / Пульсметр ТКА-ПКМ (08)

Люксметр + Пульсметр «ТКА-ПКМ» (08) предназначен для прямого измерения коэффициента пульсации, создаваемой различными произвольно расположенными источниками и освещённости в видимой области спектра. Другими словами, прибор используется для измерения уровня освещенности от осветительных приборов и коэффициента их пульсации влияющей на утомляемость зрения и концентрацию внимания. В общем случае меньшая пульсация лучше. Так согласно СанПиН 2.2.4.3359-16 коэффициент пульсации на рабочих местах промышленных предприятий не должен превышать 10-25%. Для жилых помещений данный показатель не нормируется (СанПиН 2.2.1/2.1.1.2585-10).

Показания коэффициента пульсации выдаются на экран в процентах, один раз в секунду. При этом люксметр одновременно определяет максимальное, минимальное и среднее значение освещённости и рассчитывает значение коэффициента пульсации. В приборе реализован интегральный метод расчета среднего значения освещённости на базе собственного ПО разработчика. Выгрузка данных возможна на ПК на базе Windows или мобильное устройство на Android. Для подавления «отражений» при оцифровке встроен цифровой фильтр.

История создания прибора

Люксометр: измерение освещенности

Современные люксметры

Впервые простейший фотометр изобрел граф Румфорд Бенджамин Томпсон. Произошло это довольно давно: в 18 веке. Прибор был простейшим, предназначался для изучения поглощения света различными веществами. С развитием фотометрии прибор совершенствовался, пока не были изобретены современные электронные люксметры.

Интересно, что Томпсон кроме оптики изучал термофизику, конвекцию в газах и жидкостях, науку о питании человека. Ученый изобрел камин, симпатические чернила, кухонную плиту, печь для обжига кирпичей. Особой популярностью в кризисные времена пользуется его рецепт его супа, которым массово кормят бездомных людей.

Люксметр Testo 540

Testo 540 это немецкий прибор с 2х летней гарантией, внесенный в госреестр средств измерений РФ. Будучи относительно не дорогим прибором, люксметр Testo 540 имеет рабочий диапазон профессиональных моделей от 0 до 99999 люкс.Testo-540 это очень компактный прибор с понятным интерфейсом, управляемый одной рукой.

Люксметр начального уровня testo 540 разработан для быстрого проведения точечных измерений и оценки уровня освещенности рабочих мест. После нажатиякнопки на дисплее прибора отображаются максимальное и минимальное измеренные значения, позволяя сравнить их с требуемым уровнем освещенности. Люксметр Тесто 540 включен в перечень оборудования рекомендованного для аттестации лабораторий неразрушающего контроля по визуальному методу, а так же входит в состав наборов для визуального контроля ВИК Транснефть и ВИК Инспектор.

Люксметр / Пульсметр / Яркомер ТКА-ПКМ (09)

Люксметр / Пульсметр / Яркомер «ТКА-ПКМ» (09) — это многофункциональный прибор (фотометр) предназначенный для одновременного измерения освещённости в видимой области спектра от 380 до 760 нм, (осветительные приборы) коэффициента пульсации и яркости протяжённых самосветящихся объектов (экранов, мониторов, кинескопов). Таким образом ТКА-ПКМ (09) совмещает в себе функции яркомера, люксметра и пульсметра и позволяет службам охраны труда и обеспечения техники безопасности осуществлять комплексный контроль всех параметров освещения в жилых и производственных и учебных помещениях.

Согласно СанПиН 2.2.4.3359-16 коэффициент пульсации на рабочих местах промышленных предприятий не должен превышать 10-25%. Показания коэффициента пульсации выдаются на дисплей каждую секунду в процентах. В процессе работы на первом экране отображаются параметры освещённости и коэффициента пульсации, на втором яркость (переключение кнопкой «Режим»). Методы измерения коэффициента пульсации регламентированы в ГОСТ 33393-2015. Измерение яркости экранов и мониторов, необходимо для контроля уровня светового ощущения глаз человека. Недостаточная или избыточная яркость способна вызывать быструю утомляемость и ухудшение зрения. Методы измерения яркости мониторов и других рабочих экранов приведены в ГОСТ Р 50923-96.
