Монтаж путевых выключателей и микропереключателей

Содержание

Монтаж и подключение — пошаговая инструкция

Подключение концевых выключателей механического типа не представляет сложности и ничем не отличается от методики установки стандартного устройства. Выполняется присоединение в разрыв фазы к контактам нужного типа (нормально замкнутым или разомкнутым). Сложность составляет монтаж и настройка КВ, требующая правильного расположения на опорной конструкции.

Необходимо установить корпус прибора так, чтобы ролик оказался в соприкосновении с заданным элементом движущейся детали, но не слишком выдавался вперед, рискуя переломиться. Если движущаяся конструкция отличается большим размером и массой, во время перемещения она способна вибрировать, что надо учесть при настройке положения ролика.

Правильнее для подобных конструкций использовать модели выключателей с регулируемым рычагом, чтобы корректировать положение ролика по месту. Рассмотрим порядок действий при установке КВ на откатные ворота. Для работы понадобятся:

  • Сварочный аппарат.
  • Отвертка, набор гаечных ключей.
  • Пассатижи.
  • Болгарка.
  • Рулетка, линейка.
  • Точечный пробник для определения фазного провода.

Шаг 1. Отметить крайние положение створки при закрытом и открытом положении ворот. На опорах (направляющих) приварить металлические площадки для установки КВ. Одновременно рекомендуется закрепить металлическую трубу, в которую будет помещен провод.

Монтаж путевых выключателей и микропереключателей

Шаг 2. Установить створку в крайнее положение и наметить на опорной площадке центры отверстий для болтов. Те же действия выполнить на второй площадке. Просверлить отверстия и закрепить выключатели.

Монтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателей

Монтаж путевых выключателей и микропереключателей

Шаг 3. Отвинтить крышки и подключить провода, предварительно затянутые в трубу с помощью проволоки. Подключить провода к панели управления, проверить работоспособность. Настроить положение выключателей, при необходимости установить дополнительные упоры, обеспечивающие надежное взаимодействие роликов с движущимися створками.

Монтаж путевых выключателей и микропереключателей

Производители и модели

Концевые выключатели используются во всех сферах промышленности и множестве других областей деятельности. Востребованность этих устройств вызвала большой интерес со стороны производителей электротехнических изделий. Существует множество фирм, выпускающих концевые выключатели разных типов. Рассмотрим наиболее популярные модели и виды КВ:

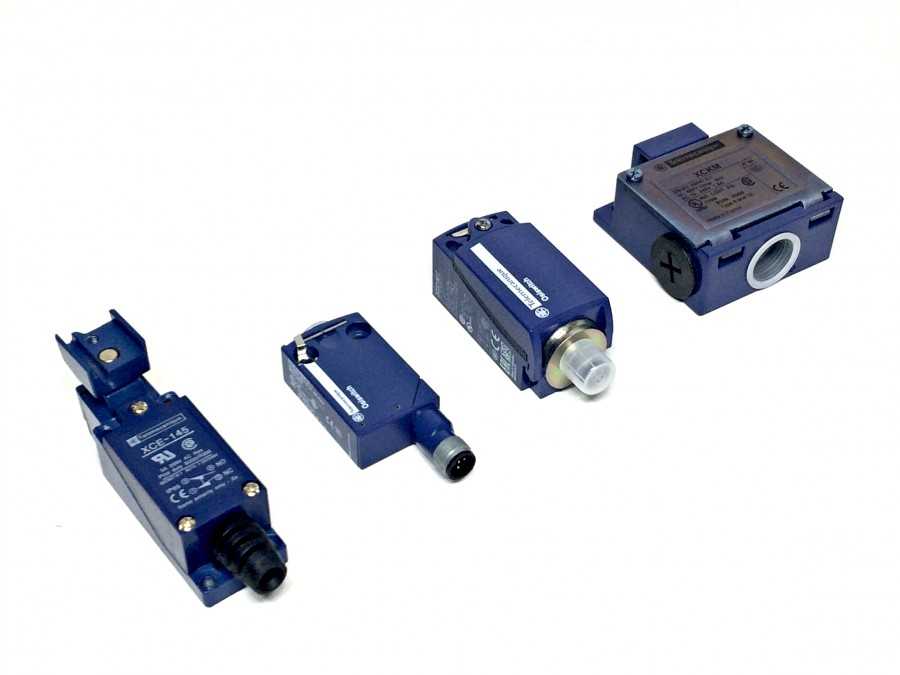

Концевой выключатель с роликом Schneider

Schneider Electric — это французская компания, деятельность которой длится уже 185 лет. Фирма занимается разработкой и производством широкого ассортимента электротехнических изделий. Заводы этой фирмы построены и в России, что позволило снизить цену и сделать продукцию доступной для массового покупателя. Концевые выключатели Schneider — надежные и универсальные устройства, обеспечивающие безотказную и долговечную работу.Компания выпускает следующие виды механических КВ:

  • Кнопочные.
  • Штоковые.
  • Роликовые штоковые.
  • Роликовые рычажные.
  • Роликовые с регулируемым рычагом.

Монтаж путевых выключателей и микропереключателей
Концевые выключатели Schneider

Концевой выключатель с роликом ВП15К21

ВП15К21 — это серия путевых выключателей, предназначенных для промышленного использования. Они рассчитаны на эксплуатацию в следующих условиях:

  • Постоянный ток — до 440 В.
  • Переменный ток — до 660 В.
  • Номинальный тепловой ток — 10 А.
  • Номинальное напряжение по изоляции — 660 В.

Выпускаются штоковые и рычажные типы выключателей полумгновенного и прямого действия.

Таблица 1. Характеристики концевых выключателей серии ВП15К21.

Тип выключателя Число полюсов Тип привода Скорость срабатывания
ВП15К21А(Б)111 1 Толкатель Прямое действие;
ВП15К21А(Б)211 2
ВП15К21А(Б)121 1 Толкатель с роликом Полумгновенное действие
ВП15К21А(Б)221 2
ВП15К21А(Б)131 1 Рычаг с роликом
ВП15К21А231 2
ВП15К21Б231
ВП15К21А(Б)161 1 Рычаг регулируемой длины Полумгновенное действие
ВП15К21А(Б)261 2
ВП15К21А(Б)191 1 Рычаг с роликом регулируемой длины
ВП15К21А291 2
ВП15К21Б291

Предлагаются варианты типоразмеров и конструкционных типов, способные выполнять сложные задачи в соответствии с существующими технологическими условиями.

Производители и модели

Концевые выключатели используются во всех сферах промышленности и множестве других областей деятельности. Востребованность этих устройств вызвала большой интерес со стороны производителей электротехнических изделий. Существует множество фирм, выпускающих концевые выключатели разных типов. Рассмотрим наиболее популярные модели и виды КВ:

Концевой выключатель с роликом Schneider

Schneider Electric — это французская компания, деятельность которой длится уже 185 лет. Фирма занимается разработкой и производством широкого ассортимента электротехнических изделий. Заводы этой фирмы построены и в России, что позволило снизить цену и сделать продукцию доступной для массового покупателя. Концевые выключатели Schneider — надежные и универсальные устройства, обеспечивающие безотказную и долговечную работу.Компания выпускает следующие виды механических КВ:

  • Кнопочные.
  • Штоковые.
  • Роликовые штоковые.
  • Роликовые рычажные.
  • Роликовые с регулируемым рычагом.

Монтаж путевых выключателей и микропереключателей

Концевой выключатель с роликом ВП15К21

ВП15К21 — это серия путевых выключателей, предназначенных для промышленного использования. Они рассчитаны на эксплуатацию в следующих условиях:

  • Постоянный ток — до 440 В.
  • Переменный ток — до 660 В.
  • Номинальный тепловой ток — 10 А.
  • Номинальное напряжение по изоляции — 660 В.

Выпускаются штоковые и рычажные типы выключателей полумгновенного и прямого действия.

Таблица 1. Характеристики концевых выключателей серии ВП15К21.

Монтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателейМонтаж путевых выключателей и микропереключателей

Тип выключателя Число полюсов Тип привода Скорость срабатывания
ВП15К21А(Б)111 1 Толкатель Прямое действие;
ВП15К21А(Б)211 2
ВП15К21А(Б)121 1 Толкатель с роликом Полумгновенное действие
ВП15К21А(Б)221 2
ВП15К21А(Б)131 1 Рычаг с роликом
ВП15К21А231 2
ВП15К21Б231
ВП15К21А(Б)161 1 Рычаг регулируемой длины Полумгновенное действие
ВП15К21А(Б)261 2
ВП15К21А(Б)191 1 Рычаг с роликом регулируемой длины
ВП15К21А291 2
ВП15К21Б291

Предлагаются варианты типоразмеров и конструкционных типов, способные выполнять сложные задачи в соответствии с существующими технологическими условиями.

Виды подсветки

Как сделать подсветку ног в автомобиле своими руками? Для начала необходимо разобраться какая она бывает. Обычно в автомобилях используют 2 типа осветительных приборов:

  • Неоновые лампы. Они обладают очень приятным светом, но при этом стоят они немало;
  • Светодиодные ленты. Это наиболее простой вариант для создания подсветки.

Неоновые лампы, конечно, довольно хороший вариант. Но, они требуют подключения через блок розжига, что требует серьезного вмешательства в электросистему вашего автомобиля. Поэтому, наиболее оптимальным будет сделать подсветку из светодиодной ленты. Также существует разделение по времени работы подсветки. Чаще всего делают подсветку, включающейся при открывании дверей. Имеются варианты, когда подсветка горит при включении зажигания или габаритов. Тут все зависит от вашей фантазии и навыков.

Независимая подсветка

При таком подключении включаться освещение коврика будет только со стороны открытой двери. Это удобно при посадке пассажира, когда нужно осветить конкретную сторону. Для такого подключения вам понадобится минимальное количество провода. Достаточно с каждой стороны подключить ленту плюсом к прикуривателю, а минусом на концевик двери. Подключить минусовой провод можно через отверстие в кузове, через которое пропущены все провода, подходящие к двери. На некоторых моделях для этого придется разобрать панель. Так делают с двух сторон. Это позволяет максимально экономично сделать подсветку.

От габаритов. В таком случае свет под ногами будет гореть, пока у вас включены внешние осветительные приборы. Чтобы, это не мешало движению, то лучше всего сделать освещение не сильно ярким. Подключается тут все также достаточно просто. Минус кидается на корпус автомобиля. Плюсовой провод подключается к наиболее удобной лампочке приборной панели.

В итоге, у вас будет подсветка включаться одновременно с включением наружного освещения. Для большего удобства желательно предусмотреть способ быстрого отключения ленты. Это может быть разъем папа-мама или небольшой тумблер, расположенный в удобном для вас месте.

. Многие водители производят различный тюнинг салона. Многие модернизируют «родную» систему освещения. Поэтому вопрос, как сделать подсветку ног в автомобиле своими руками, не редок. В принципе, эта работа довольно простая, достаточно приложить этому процессу руки и голову. Самое сложное это подключить подсветку к питанию, для этого придется частично разбирать обшивку, чтобы протянуть провода.

Что такое концевой выключатель

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.

Устройство

Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.

Монтаж путевых выключателей и микропереключателей

Механический концевой выключатель (конструктивная часть)

Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.

Принцип работы

Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.

Монтаж путевых выключателей и микропереключателей

Принципиальная схема включения плафона автомобиля через концевые выключатели

Применение

Концевые выключатели применяются:

  • в мебельной продукции;
  • в автомобилестроении;
  • в быту и бытовой технике;
  • на производстве.

Концевые выключатели подразделяются на следующие виды:

  • механические;
  • бесконтактные;
  • герконовые;
  • ультразвуковые;
  • емкостные;
  • сенсорные (оптические);
  • индуктивные.

Механические

Механические концевики являются основным видом выключателей в строительстве, а также производстве и металлургии. Наличие резиновых уплотнений на контактной группе является защитой устройств от пыли и грязи.

Механические выключатели бывают:

Бесконтактные

Бесконтактные концевики работают на транзисторном ключе, который обладает небольшим сопротивлением. К преимуществам таких устройств можно отнести отсутствие подгорания контактов, а также компактность.

Монтаж путевых выключателей и микропереключателей

Ультразвуковые

Ультразвуковые автоматические выключатели применяются в качестве датчиков объема и движения, основаны на специальных кварцевых элементах. Приборы выдерживают небольшие нагрузки в цепи, как например, от мотора привода штор или низковольтной аппаратуры.

Монтаж путевых выключателей и микропереключателей

Ультразвуковой концевой выключатель

Емкостные

Такие выключатели срабатывают в случае изменения электрической емкости, созданной человеком. При приближении к устройству возникает электроемкость, которая активизирует устройство мультивибратора, находящегося в концевике. Чем ближе подходит человек, тем больше емкость и меньше частота импульса. Основой механизма является пластина конденсатора.

В ниже приведенном видео рассмотрены емкостные концевики. Снято каналом chipdip.

Сенсорные (оптические)

Устройство сенсорных выключателей имеет инфракрасный светодиод и фототранзистор. Диод, управляя подаваемым импульсом, дает возможность цепи открывать фототранзистор. Такие устройства могут широко использоваться на ЧПУ.

Индуктивные

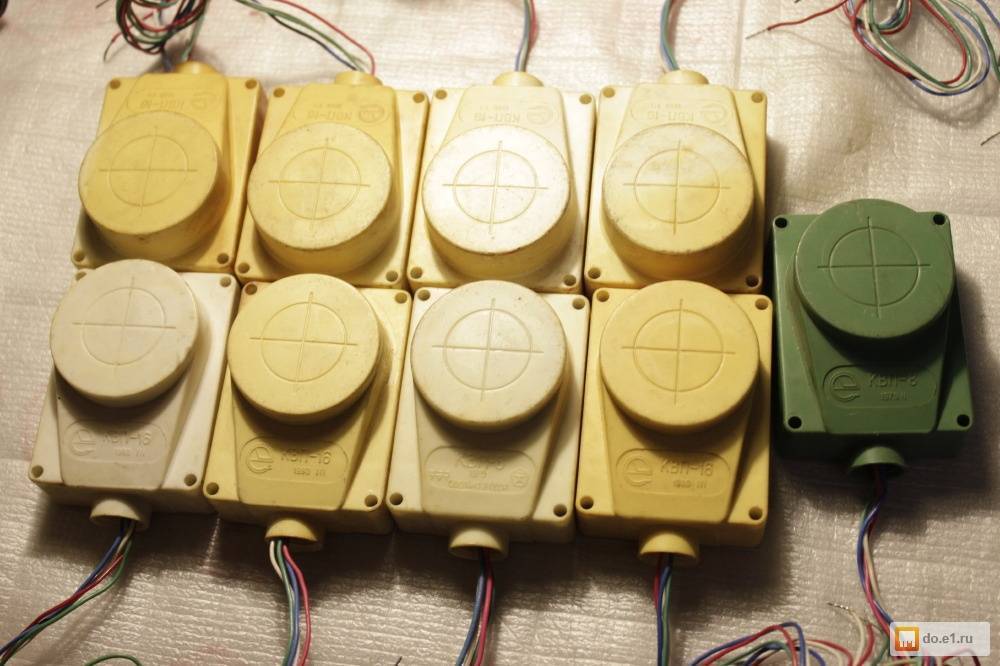

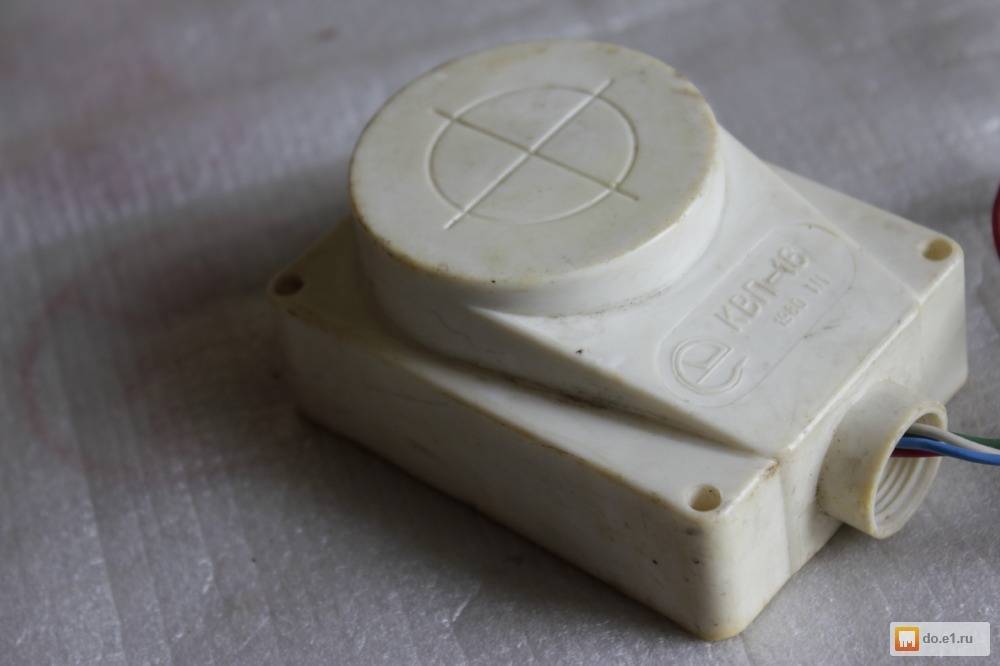

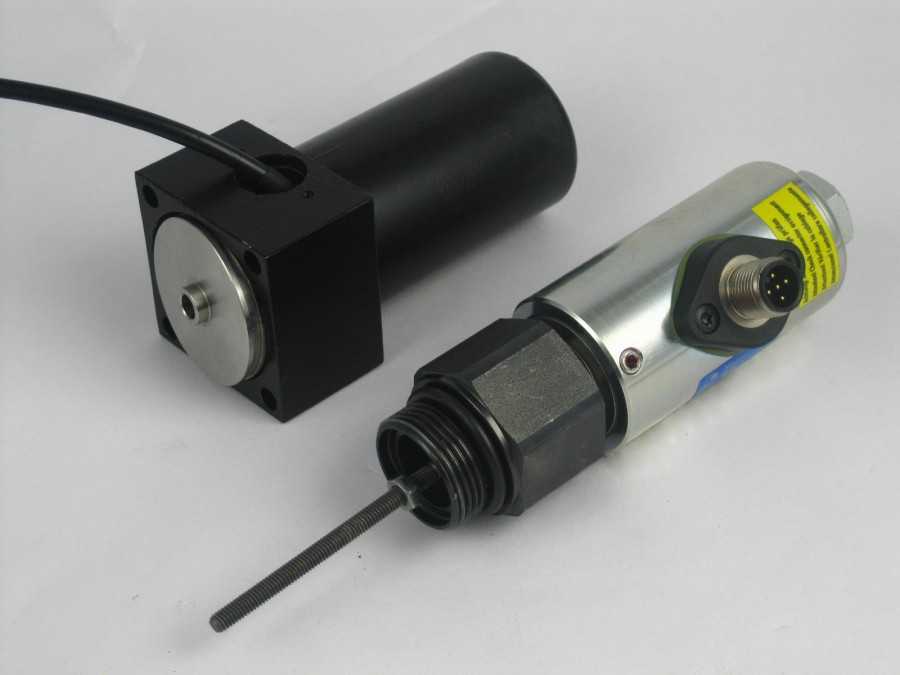

Индуктивные концевики работают в заданном диапазоне электромагнитного поля. Датчик, который вышел из зоны действия магнитного поля, подает импульс на включение прибора.

Детальные схемы важных узлов автомобиля ваз 2110

Если вам необходима точная схема какого либо узла вашего автомобиля, в таком случае рекомендую ознакомиться с этими схемами.

Схема соединений системы генератора

Монтаж путевых выключателей и микропереключателей

1 – аккумуляторная батарея 2 – генератор 3 – монтажный блок
4 – выключатель зажигания 5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Монтаж путевых выключателей и микропереключателей

1 – аккумуляторная батарея 2 – генератор 3 – стартер
4 – выключатель зажигания

Схема системы зажигания на ВАЗ 2110

Монтаж путевых выключателей и микропереключателей

1 – аккумуляторная батарея 2 – выключатель зажигания 3 – реле зажигания
4 – свечи зажигания 5 – модуль зажигания 6 – контроллер
7 – датчик положения коленчатого вала 8 – задающий диск А – устройства согласования

Схема бесконтактной системы зажигания

Монтаж путевых выключателей и микропереключателей

1 – катушка зажигания 2 – датчик-распределитель зажигания 3 – свечи зажигания
4 – коммутатор 5 – выключатель зажигания

Включение очистителя и омывателя заднего стекла

Монтаж путевых выключателей и микропереключателей

1 – электродвигатель омывателя 2 – монтажный блок 3 – выключатель зажигания
4 – переключатель очистителя и омывателя заднего стекла 5 – моторедуктор очистителя заднего стекла К6 – дополнительное реле
А – к источникам питания В – порядок условной нумерации штекеров в колодке моторедуктора

Схема системы автоматического управления отопителем

Монтаж путевых выключателей и микропереключателей

1 – электродвигатель вентилятора 2 – дополнительный резистор 3 – контроллер
4 – монтажный блок 5 – выключатель зажигания 6 – датчик температуры воздуха в салоне
7 – выключатель рециркуляции 8 – клапан рециркуляции 9 – микромоторедуктор привода заслонки отопителя
А – к выключателю освещения приборов В – к источникам питания

Краткая характеристика некоторых подвидов

Монтаж путевых выключателей и микропереключателей

Микровыключатели

Микровыключатели являются разновидностью механических концевиков. Применяются в основном в электронике и бытовых приборах. Но можно их эффективно применять в домашних условиях: поставить на дверь, чтобы при открытии ее зажигался свет или включалась вытяжка.

Монтаж путевых выключателей и микропереключателей

Требуют особой тщательности в настройке срабатывания, так как ход их подвижной части исчисляется в миллиметрах.

Монтаж путевых выключателей и микропереключателей

Монтаж путевых выключателей и микропереключателей

Бесконтактные выключатели имеют свою разновидность:

Монтаж путевых выключателей и микропереключателей

Используются в качестве датчиков объема и движения. В конструкции – специальные звуковые кварцевые элементы.

Монтаж путевых выключателей и микропереключателей

Сенсорные (оптические)

В конструкции предусмотрен специальный инфракрасный светодиод и фототранзистор. Работает при любом освещении. Когда луч светодиода прерывается, срабатывает фотоэлемент, отключается-включается рабочий механизм.

Монтаж путевых выключателей и микропереключателей

Индуктивные

Реагирует на электромагнитные поля при приближении-отдалении. Срабатывает, когда удовлетворяются настройки: механизм попадает в зону воздействия или выходит за ее пределы.

Монтаж путевых выключателей и микропереключателей

На основе бесконтактных коммуникационных устройств изготовляются различные полезные высокочувствительные датчики, широко применяемые в процессе автоматизации производственных процессов. Контроль, дозировка жидких и сыпучих материалов – основная сфера их применения.

Монтаж путевых выключателей и микропереключателей

Монтаж путевых выключателей и микропереключателей

Чтобы понять, в каком месте нужно установить концевой выключатель нужно тщательно изучить особенности механизма, работу которого нужно контролировать.

Монтаж путевых выключателей и микропереключателей

Перед приобретением устройства и всех комплектующих нужно обязательно проконсультироваться со специалистом, чтобы понять, какой вид, модель подойдет лучше для конкретных целей.

Монтаж путевых выключателей и микропереключателей

Чтобы ни переплачивать, ни покупать то, что не нужно, важно понять для чего приобретается концевой выключатель, что он будет ограничивать, какой прибор включать – отключать. Правильный выбор, грамотное подключение – залог долгой работы!

Концевик капота

Монтаж путевых выключателей и микропереключателей

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.

Популярные статьи  Можно ли использовать провод сечением 0,75 мм.кв. для подключения точечных светильников?

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

Источник

Виды и устройства концевых выключателей

Изменение их коммутационного состояния происходит в зависимости от вида путевого выключателя — либо от приближения к нему подвижных элементов, движение которых необходимо ограничивать или контролировать (бесконтактные), либо механическим воздействием на кнопку или рычаг «концевика» (механические).

Механические по способу воздействия и вида управляющего элемента могут быть самого различного исполнения, но имеют схожий и достаточно простой принцип работы: замыкание или размыкание их контактов (обычно бываю оснащены парами нормально замкнутых — NC и нормально разомкнутых — NO контактов) вызывается непосредственным механическим воздействием движущейся части на кнопку, ролик или рычаг «концевика».

Монтаж путевых выключателей и микропереключателей

Бесконтактные устройства имеют следующие разновидности:

Монтаж путевых выключателей и микропереключателей

Индуктивные (1), реагирующие на металл. При приближении к датчику металлических движущихся элементов происходит изменение (увеличение) индуктивного сопротивления обмотки дросселя, снижения тока и размыкания электрической цепи.

Емкостные (2) — параметрическое влияние на эти датчики оказывает тело человека, имеющее определенную емкость, приближение которой к чуствительному элементу (пластине конденсатора) вызывает увеличение емкостного объема и снижение частоты, задаваемой мультивибратором. При достижении заданного определенного порога частоты происходит срабатывание прибора.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Источник

Блок концевых выключателей APL

В современных системах трубопроводов различного целевого предназначения, для автоматизации управления запорной арматурой которых применяют пневматические или электрические приводы, используют также блоки концевых выключателей (БКВ). Монтируют блок концевых выключателей по одному из двух вариантов: непосредственно на трубопроводную арматуру, либо же на приводной вал.

Устройство и принцип работы Предназначение БКВ – обеспечение максимальной информативности о параметрах работы арматуры. Тщательно продуманное и многократно апробированное на практике устройство концевого выключателя позволяет выполнять оперативный контроль положения запорного элемента.

При прямом зрительном контакте эту информацию визуализирует специальный, превосходно читаемый индикатор на верхней плоскости БКВ, а дистанционный мониторинг обеспечивает транслируемый к блокам управляющей электроники дискретный сигнал.

Ключевой компонент узла – концевые выключатели, которые при достижении приводом в процессе поворота крайней точки размыкают или же замыкают электрические контакты, от которых и происходит передача контрольного сигнала. Материал корпуса – литой алюминий с полимерным внешним покрытием для защиты от окисления и коррозии. Уплотнение – нитрильный каучук (NBR). Материал плафона индикатора – УФ-стойкий полиэстер. Пружины, винты, шайбы и иные мелкие компоненты изготовлены из нержавеющей стали и латуни. Предложения от компании «АРМАТУРНИК» На традиционно выгодных для себя условиях клиенты нашей компании могут купить блок концевых выключателей в одной из трех версий исполнения:

Оснащенный механическими контактами – модель APL-210N стандарта 2 SPDT (однополюсной двунаправленный). Это универсальное устройство, отвечающее требованиями большинства вероятных областей применения. Отличается наличием прямого контакта с передающими клеммами и наиболее доступной ценой. Индуктивный БКВ модели APL 220NJ

При более высокой (в сравнении с механическими аналогами) стоимости пользуется стабильно возрастающей популярностью по двум основным причинам: в них отсутствуют подверженные коррозии и износу соприкасающиеся контакты; они исключают вероятность передачи искаженного сигнала, что особенно важно для многоступенчатых логических схем управления рабочими процессами. Взрывозащищенный (модель ASK), в алюминиевом корпусе повышенной прочности, разработанный и используемый для эксплуатации в особо сложных и ответственных условиях. Наши специалисты готовы оказать вам квалифицированную консультационную помощь при выборе оптимальной для конкретных эксплуатационных условий модификации блока концевых выключателей и оперативном приобретении их требуемого количества по выгодной цене

Наши специалисты готовы оказать вам квалифицированную консультационную помощь при выборе оптимальной для конкретных эксплуатационных условий модификации блока концевых выключателей и оперативном приобретении их требуемого количества по выгодной цене.

Если вы не нашли интересующий вас товар оставьте ваши контакты и наш менеджер свяжется с вами

Источник

Песочница: Концевики

Добрый день Уважаемые читатели!

Данная тема будет актуальна для новичков. Матерым 3D-мейкерам скорее всего будет не интересна. Сегодня я попытаюсь рассказать о концевиках. Для того, чтобы каретка 3D принтера могла понять свое крайнее положение, точку начало с координатами X0, Y0, Z0, необходимо использовать EndStop или, как их называют у нас концевые выключатели (концевики). Концевики бывают разных типов:

  • Механические;
  • Оптические;
  • Магнитные;
  • Другие.

Механические в свою очередь делятся на обычный и индикаторные. Механический концевик представляют по сути простой переключатель (кнопку), который срабатывает при соприкосновении с кареткой. При срабатывании концевика на порт микроконтроллера поступает сигнал. По этому сигналу микроконтроллер выключает шаговый двигатель (ШД) и откатывает каретку на несколько мм назад. Обычный концевик Обычный концевик, имеет контакты COM, NO, NC.В разомкнутом положении: Контакты COM и NC находятся под напряжением +5V. Контакт NO — земля (GND) Контакты COM и NC замкнуты.

В замкнутом положении:

У нас замыкаются контакты COM (+5V) и NO (GND). Контакты COM и NC размыкаются. Для подключения необходимы два провода красный и черный. При срабатывании слышен щелчок.

Монтаж путевых выключателей и микропереключателей

Индикаторный концевик

Индикаторный имеет те же контакты за исключение наличия третьего провода (зеленый). Провод красный — ‘V’ VCC +5V Провод черный — ‘G’ GND — Земля Провод зеленый — ‘S’ Сигнал +5V

Принцип работы такой же, что и у простого концевика, но у него имеется светодиод, который загорается при срабатывании. Для подключения необходимы три провода. При срабатывании слышен щелчок и загорается светодиод. Оптический концевик

Внутри оптического концевика установлена оптическая пара, которая срабатывает при появлении «преграды», которая попадает в зазор между светодиодом и фоторезистором. Такие концевики считаются более точными по сравнению с механическими концевиками. Стоят они дороже, но по возможности лучше ставить их. Срабатывание беззвучно, при срабатывании загорается светодиод. Может не работать при солнечном свете и при наличии пыли, возможны ложные срабатывания.

Монтаж путевых выключателей и микропереключателейПринцип работы оптических концевиков

5v (замкнут), низкий

3v (разомкнут)Магнитный концевик Датчик Холла — датчик срабатывает при появлении магнитного поля (полярности) от источника. Сейчас различают аналоговые и цифровые датчики. Цифровые в свою очередь можно разделить науниполярные ибиполярные .

Монтаж путевых выключателей и микропереключателей

Униполярные – срабатывают при наличии поля определённой полярности и отключаются при снижении индукции поля.Биполярные – реагируют на смену полярности поля, то есть одна полярность – включает датчик, другая – выключает. Также имеет 3 контакта и основан на TLE4905L.

Монтаж путевых выключателей и микропереключателейПрошивкаУстановкаG28 Y0 X0 Z0]Подключение

Монтаж путевых выключателей и микропереключателей

Монтаж путевых выключателей и микропереключателей

Всем спасибо за внимание!

Область применения концевых выключателей

Концевые выключатели используются в разных сферах человеческой деятельности:

  • Бытовая техника. Подсветка холодильников, защита от запуска выполнения функций при открытой крышке или снятом кожухе, прочие варианты.
  • Автомобилестроение. Включение света в салоне при открывании дверей, оповещение о незакрытых дверях.
  • Мебель. Подсветка при открывании дверок.
  • Производство. Решение большого количества задач.

Монтаж путевых выключателей и микропереключателей

Наиболее обширной областью применения КВ следует считать промышленность. Они используются практически во всех технологических линиях, на работе КВ построена любая автоматическая производственная линия. Концевики обеспечивают безопасность работников, выполняют аварийное отключение оборудования, запускают системы экстренного дымоудаления, пожаротушения, вентиляции и прочие виды защитных комплексов.

Кроме этого, КВ активно применяются в технологических цехах для выполнения различных функций в составе автоматизированных линий, в качестве элементов защиты отдельных станков или агрегатов. Используются как ограничители диапазона перемещения разных деталей, створок, при подъеме грузов на определенную высоту.

Нередко КВ используются как аварийные устройства, обеспечивающие ручную остановку (например, на конвейерных линиях вдоль эстакады проходит трос, соединенный с концевиком, потянув за который можно в экстренном порядке остановить конвейер). Перечислить все варианты применения концевых выключателей крайне сложно, поскольку они распространены весьма широко и задействованы практически во всех промышленных линиях.

Независимая подсветка

При таком подключении включаться освещение коврика будет только со стороны открытой двери. Это удобно при посадке пассажира, когда нужно осветить конкретную сторону. Для такого подключения вам понадобится минимальное количество провода. Достаточно с каждой стороны подключить ленту плюсом к прикуривателю, а минусом на концевик двери. Подключить минусовой провод можно через отверстие в кузове, через которое пропущены все провода, подходящие к двери. На некоторых моделях для этого придется разобрать панель. Так делают с двух сторон. Это позволяет максимально экономично сделать подсветку.

От габаритов. В таком случае свет под ногами будет гореть, пока у вас включены внешние осветительные приборы. Чтобы, это не мешало движению, то лучше всего сделать освещение не сильно ярким. Подключается тут все также достаточно просто. Минус кидается на корпус автомобиля. Плюсовой провод подключается к наиболее удобной лампочке приборной панели.

В итоге, у вас будет подсветка включаться одновременно с включением наружного освещения. Для большего удобства желательно предусмотреть способ быстрого отключения ленты. Это может быть разъем папа-мама или небольшой тумблер, расположенный в удобном для вас месте.

. Многие водители производят различный тюнинг салона. Многие модернизируют «родную» систему освещения. Поэтому вопрос, как сделать подсветку ног в автомобиле своими руками, не редок. В принципе, эта работа довольно простая, достаточно приложить этому процессу руки и голову. Самое сложное это подключить подсветку к питанию, для этого придется частично разбирать обшивку, чтобы протянуть провода.

Установка бесшумных замков

Еврозамок устанавливается на зарубежных моделях авто, но они подходят на отечественный транспорт. Благодаря особому механизму с пластиковым покрытием дверца будет закрываться бесшумно. Для работы потребуется:

  • два ключа: гаечный, рожковый;
  • дрель, сверла;
  • молоток;
  • напильник, пассатижи;
  • отвертки;
  • саморезы, шуруповерт.

Монтаж путевых выключателей и микропереключателей

В комплекте с замком предоставляется еврофиксатор, который монтируется в стойку дверцы. Алгоритм действий:

  1. Раскрутить ручку.
  2. Снять обшивку с панелью.
  3. Отключить провода, тяги.
  4. Вытащить старый замок.
  5. Установить новый механизм.

Прибор фиксируется саморезами. Для этого дрелью высверливаются отверстия в стойке. Закрутка креплений проводится шуруповертом. Пассатижи, отвертки и напильник могут потребоваться, если еврозамок не становится плотно. Тогда вносятся корректировки, выполняется запилка краев, загиб болтов

Перед окончательной сборкой важно убедиться, что механизм работает исправно

Краткая характеристика некоторых подвидов

Конструкцию конечных механических выключателей определяет сфера их применения. Чаще всего это:

  • Строительство;
  • Машиностроение;
  • Металлургия.
  • Различные цели производства, требующие автоматического контроля.

В основном они изготовляются таких видов:

  • Роликовые
  • Рычаговые;
  • Поплавковые;
  • Кнопочные.

Микровыключатели

Микровыключатели являются разновидностью механических концевиков. Применяются в основном в электронике и бытовых приборах. Но можно их эффективно применять в домашних условиях: поставить на дверь, чтобы при открытии ее зажигался свет или включалась вытяжка.

Требуют особой тщательности в настройке срабатывания, так как ход их подвижной части исчисляется в миллиметрах.

Сенсорные (оптические)

В конструкции предусмотрен специальный инфракрасный светодиод и фототранзистор. Работает при любом освещении. Когда луч светодиода прерывается, срабатывает фотоэлемент, отключается-включается рабочий механизм.

Индуктивные

Реагирует на электромагнитные поля при приближении-отдалении. Срабатывает, когда удовлетворяются настройки: механизм попадает в зону воздействия или выходит за ее пределы.

На основе бесконтактных коммуникационных устройств изготовляются различные полезные высокочувствительные датчики, широко применяемые в процессе автоматизации производственных процессов. Контроль, дозировка жидких и сыпучих материалов – основная сфера их применения.

Чтобы понять, в каком месте нужно установить концевой выключатель нужно тщательно изучить особенности механизма, работу которого нужно контролировать.

Перед приобретением устройства и всех комплектующих нужно обязательно проконсультироваться со специалистом, чтобы понять, какой вид, модель подойдет лучше для конкретных целей.

Маркировка концевых выключателей

Каждое коммутирующее устройство обладает своей маркировкой. Если его расшифровать, то можно заполучить всю информацию о том, как работает конкретный концевой выключатель. Первые две цифры выключателя это буквенное обозначение, вторые две — номер серии, следующая — исполнение.

Следующие две цифры являются контактами, последующие — исполнением рабочих элементов и степенью защиты. Последние две цифры считаются климатическим исполнением и категорией применения. Как правило, кроме маркировки, каждое изделие имеет указание гарантии качества и производителя. Нередко эти данные прописываются рядом с маркировкой.

Монтаж путевых выключателей и микропереключателей

В целом, концевой выключатель является электротехническим прибором, который предназначен, чтобы размыкать и замыкать рабочую электроцепь. Бывает механическим, кнопочным, роликовым, рычажным, бесконтактным, емкостным, индуктивным, оптическим, ультразвуковым, магнитным, автомобильным, шпиндельным и пневматическим. Подключается по специальным электросхемам, основываясь на имеющихся технических особенностях. Имеет специальную маркировку, в зависимости от вида и применения.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
