Полная инструкция по проверке диода с помощью мультиметра

Диод — это электронный элемент, который имеет два электроды: катод и анод. Как правило, диоды применяются в различных электронных устройствах для ограничения направления тока. Они играют важную роль в схемах и обеспечивают правильное функционирование электронных устройств.

Однако, так как диоды могут выходить из строя со временем или из-за неправильного использования, важно знать, как проверить их работоспособность. Один из способов сделать это — использование мультиметра.

Мультиметр — это электронный прибор, который позволяет измерять не только напряжение, но и сопротивление, ток и другие параметры электрической цепи. Кроме того, он может использоваться для проверки диодов.

Проверка диода с использованием мультиметра несложна. Для начала, подключите мультиметр к источнику питания и установите режим измерения сопротивления. Затем, подключите катод диода к негативному контакту мультиметра, а анод — к положительному. Если диод исправен, то мультиметр должен показывать низкое сопротивление. Если сопротивление высокое или устройство не реагирует на замену полярности, то диод не работает и требуется его замена.

Важно помнить, что при проверке диода с использованием мультиметра необходимо учитывать направление его подключения. Катод должен быть подключен к негативному контакту мультиметра, а анод — к положительному. При неправильном подключении диод может показывать неправильные значения или вовсе не реагировать на проверку.

Содержание

Проверка диода на работоспособность

Диод — это полупроводниковый элемент, используемый для пропуска тока только в одном направлении. Проверка диода на работоспособность может быть важной задачей при ремонте или диагностике электронных устройств. Для этого можно использовать мультиметр.

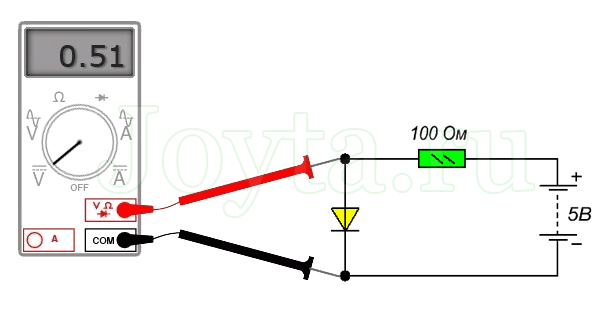

1. Подключите мультиметр к проверяемому диоду. Для этого воспользуйтесь двумя щупами: одним чёрным (COM), который подключается к общему проводу, и вторым красным щупом, который подключается к диоду. Убедитесь, что мультиметр настроен на измерение постоянного напряжения.

2. Проверьте диод в прямом направлении. При этом наружный открытый переход диода должен быть подключен к красному щупу, а внутренний — к чёрному щупу мультиметра. На дисплее мультиметра можно будет увидеть напряжение, близкое к нулю, и иногда сопротивление, близкое к бесконечности.

3. Проверьте диод в обратном направлении. При этом наружный открытый переход диода должен быть подключен к чёрному щупу, а внутренний — к красному щупу мультиметра. На дисплее мультиметра напряжение должно быть близко к обратному напряжению диода, и иногда сопротивление будет близким к бесконечности.

4. Оцените полученные результаты. Если диод работоспособен, то в прямом направлении напряжение должно быть низким (обычно около 0,6-0,7 В) и сопротивление низким (обычно несколько десятков Ом). В обратном направлении напряжение должно быть высоким (близким к обратному напряжению диода), а сопротивление — высоким (бесконечность или очень большое значение).

Правильная проверка диода позволит определить его работоспособность и выявить неисправности в электронных схемах. Учитывайте, что при проверке диода с использованием мультиметра необходимо соблюдать правила безопасности и следовать инструкции по эксплуатации прибора.

Подготовка мультиметра

Перед тем, как приступить к проверке диода при помощи мультиметра, необходимо выполнить некоторые подготовительные шаги. Важно, чтобы мультиметр был в исправном состоянии и имел правильные настройки.

Проверка состояния мультиметра: убедитесь, что мультиметр работает и его батарея заряжена. Проверьте также внешний вид мультиметра на предмет повреждений или износа.
Проверка настроек: перед использованием убедитесь, что мультиметр настроен на режим проверки диода. Некоторые мультиметры имеют отдельный режим для проверки диодов или полупроводниковых элементов.

Подключение мультиметра: после проверки состояния и настроек мультиметра, можно приступать к подключению диода. Для этого необходимо подключить красную проводку мультиметра к аноду диода, а черную проводку — к катоду диода.

Измерение: после правильного подключения проводов мультиметра к диоду можно приступать к измерению. В случае исправного диода, мультиметр должен показать прямое напряжение (например, от 0,6 до 0,7 В для кремниевых диодов). Если диод не исправен, мультиметр показывает низкое значение напряжения или «0».

Осторожность: при работе с мультиметром и проводами следует соблюдать осторожность, чтобы избежать поражения электрическим током. Необходимо держать проводки подальше от лицевой части мультиметра и не касаться обнаженных проводов руками.

Проверка диода в одном направлении

Диод является электронным прибором, который пропускает электрический ток только в одном направлении. Чтобы проверить, работает ли диод корректно, нужно убедиться, что он проводит ток в нужном направлении и блокирует его в обратном направлении.

Для проверки диода в одном направлении можно использовать мультиметр в режиме проверки диодов. Важно помнить, что проверку следует производить только в отключенной электрической сети и обращать внимание на полярность.

Подключите диод к мультиметру, соединив его прямое направление (анод) с положительным выводом мультиметра и обратное направление (катод) с отрицательным выводом. Затем выберите режим проверки диодов на мультиметре и выполните измерение.

Если диод работает правильно, мультиметр выдаст некоторое напряжение или ток в прямом направлении, а значение в обратном направлении будет очень маленьким или равным нулю. Если диод не проводит ток в прямом направлении или пропускает ток в обратном направлении, значит, он неисправен и требует замены.

Проверка диода в обратном направлении

Одним из способов проверки диода мультиметром является его проверка в обратном направлении. Этот способ позволяет убедиться, что диод исправен и правильно функционирует.

Для проверки диода в обратном направлении необходимо подключить его к мультиметру в соответствующем режиме. Сначала установите мультиметр в режим проверки диодов. Обычно это отображается значком «диод» на селекторе режимов мультиметра.

После установки режима проверки диодов, подключите красный провод мультиметра к аноду диода и черный провод к катоду. Анод диода обычно обозначается длинной ножкой, а катод — короткой ножкой.

При подключении диода в обратном направлении, мультиметр должен показывать «ОЛ» или «1». В этом случае диод исправен и пропускает ток только в одном направлении.

Если мультиметр не показывает значения «ОЛ» или «1», то это может свидетельствовать о неисправности диода. В таком случае рекомендуется заменить диод на новый.

Проверка диода в обратном направлении необходима для обеспечения его надежной работы и защиты от обратного напряжения, которое может повредить диод и весь электрический контур.

Интерпретация результатов проверки

После проведения проверки диода мультиметром необходимо правильно интерпретировать полученные результаты. Основываясь на значениях, которые покажет мультиметр, можно сделать следующие выводы:

Если мультиметр показывает низкое сопротивление в обоих направлениях, значит диод исправен и пропускает ток в переднем и обратном направлениях;
Если мультиметр показывает бесконечное сопротивление в обоих направлениях, значит диод оборван и не пропускает ток;
Если мультиметр показывает низкое сопротивление только в одном направлении и бесконечное в другом, значит диод имеет одностороннюю проводимость и работает корректно;
Если мультиметр показывает высокое сопротивление в обоих направлениях, значит диод имеет довольно большую обратную проводимость и возможно неисправен;
Если мультиметр показывает ноль сопротивление в обоих направлениях, значит диод имеет короткое замыкание и неисправен.

Перед интерпретацией результатов проверки необходимо убедиться в правильности подключения диода к мультиметру и правильной работе самого мультиметра. При сомнениях в результатах можно провести повторную проверку или обратиться к специалисту для более точной диагностики и оценки состояния диода.

Результаты в одном направлении

При проверке диода с помощью мультиметра можно получить результаты в одном из двух направлений: прямом или обратном.

Прямое направление — это когда положительный полюс мультиметра подключается к аноду диода, а отрицательный полюс — к его катоду. В этом случае, при пропускании тока через диод, он должен пропускать электрический ток и на мультиметре мы увидим небольшое напряжение или показание тока.

Обратное направление — это когда положительный полюс мультиметра подключается к катоду диода, а отрицательный полюс — к его аноду. В этом случае, при пропускании тока через диод, он должен блокировать электрический ток и на мультиметре мы увидим показание 0 или отсутствие напряжения.

Из полученных результатов можно сделать вывод о работоспособности диода. Если в прямом направлении диод пропускает ток и показывает небольшое напряжение, то он работает исправно. В обратном направлении, если диод блокирует ток и показывает 0, то он также работает исправно. Однако, если диод не показывает никаких результатов или показывает некорректные значения, то это может свидетельствовать о его неисправности, и его нужно заменить.

Результаты в обратном направлении

Когда вы используете мультиметр для проверки диода, важно также проверить его в обратном направлении, чтобы убедиться, что он функционирует правильно. Проверка в обратном направлении позволяет определить, какой тип диода вы имеете и как он подключается к электрической цепи.

При проверке в обратном направлении, вы должны поменять положительный и отрицательный выводы мультиметра. Если результаты измерений меняются, то диод функционирует правильно и считается исправным. Если результаты не меняются или показывают бесконечность, то диод считается неисправным и нуждается в замене.

Зная результаты проверки в обратном направлении, вы сможете подключить диод к цепи правильно. Если диод подключен в правильном направлении, он будет пропускать электрический ток и выполнять свою функцию. Если диод подключен в обратном направлении, он будет блокировать электрический ток и предотвращать несанкционированный доступ к электрической цепи.

В заключение, проверка диода в обратном направлении является неотъемлемой частью процесса проверки его функциональности. Эта проверка помогает определить тип диода и его правильное подключение к электрической цепи. Применение мультиметра и проведение проверки в обратном направлении позволяют убедиться в исправности диода и гарантировать его правильное функционирование.

Возможные проблемы и решения

При проверке диодов мультиметром могут возникать различные проблемы, связанные как с самим мультиметром, так и с неправильным подходом к тестированию. Рассмотрим некоторые из них и возможные решения:

1. Мультиметр не показывает никакой информации или показывает неправильные значения. В этом случае, первым делом, стоит проверить правильность подключения проводов и их контактность. Также стоит убедиться в том, что мультиметр находится в нужном режиме работы (в данном случае — режиме проверки диодов).

2. Мультиметр показывает неправильное напряжение на диоде. Если значения напряжения сильно расходятся с ожидаемыми показаниями, возможно, дело в неисправном диоде. Рекомендуется проверить диод с помощью другого мультиметра или заменить его на новый.

3. Мультиметр не позволяет проверить диод в обратном направлении. В этом случае, проблема может быть связана с настройками мультиметра. Загляните в руководство по использованию и проверьте, доступна ли проверка диода в обратном направлении и как правильно установить такой режим.

4. Невозможно получить стабильные показания при проверке диода. Возможно, неправильно выбраны параметры режима проверки диода. Попробуйте изменить эти параметры (например, используйте другую полосу пропускания или другое значение тока проверки).

5. Мультиметр часто выдает «проблемы с диодом» при проверке исправных диодов. Эту проблему можно решить путем калибровки мультиметра. Проверьте руководство по использованию и следуйте инструкциям по калибровке.

Итак, при проверке диодов мультиметром могут возникнуть различные проблемы, но в большинстве случаев они решаются путем проверки правильности подключения, настройки мультиметра и калибровки. Если проблема не удается решить самостоятельно, обратитесь за помощью к специалисту.

Мультиметр не показывает результаты

Возможны несколько причин, по которым мультиметр не показывает результаты при проверке диода:

Неправильное подключение: проверьте, правильно ли вы подключили провода и электроды мультиметра к диоду. Убедитесь, что красный провод подключен к аноду диода, а черный провод к катоду.
Низкое напряжение батареи: если мультиметр работает на батарейках, убедитесь, что они заряжены. Попробуйте заменить батареи новыми.
Поврежденный диод: возможно, диод поврежден и из-за этого мультиметр не может показать результаты. Проверьте диод на видимые физические повреждения, такие как трещины или перегибы.
Неисправность мультиметра: если все остальные возможности исключены, возможно, проблема в самом мультиметре. Попробуйте проверить другие компоненты с помощью мультиметра, чтобы убедиться, что он работает правильно.

Если все вышеперечисленные шаги не приводят к результатам, рекомендуется обратиться к специалисту или заменить мультиметр.

Неправильная интерпретация результатов

При проверке диода мультиметром важно учитывать правильную интерпретацию полученных результатов. Неправильное понимание измерений может привести к неверным выводам и ошибкам. Использование мультиметра требует внимательности и понимания его возможностей.

Первым шагом при проверке диода мультиметром следует установить его в режим измерения диодов. Этот режим обычно обозначается символом диода на мультиметре и может быть указан также на его дисплее.

При проведении измерений следует учитывать, что диоды могут иметь различные параметры, такие как прямой и обратный ток, напряжение пробоя и т.д. Поэтому, перед началом измерений, стоит ознакомиться с техническими характеристиками проверяемого диода.

Одним из частых ошибочных выводов при проверке диода мультиметром является неправильная интерпретация напряжения пробоя. Напряжение пробоя — это минимальное обратное напряжение, при котором диод начинает пропускать ток. Неправильное обращение с диодом или неправильная интерпретация результатов измерений может привести к его повреждению.

Для более точной и надежной проверки диода мультиметром рекомендуется использовать справочник с техническими данными на проверяемый диод. В этом случае можно сравнить измеренные значения с допустимыми значениями, указанными в справочнике.
