Трансформаторы с сухой изоляцией

Содержание

Как устроить вентиляцию в отсеках

Для оптимального создания и проведения естественного воздушного охлаждения силового трансформирующего агрегата электроэнергии необходимо в отсеках, где планируется его постоянная установка и подключение, создание правильной схемы приточно-вытяжной вентиляции.

Некоторые рекомендации по их создании в короткой схеме и с небольшим описанием приводятся ниже.

Трансформаторы с сухой изоляцией

Рисунок 6. Создание вентиляции для сухих трансформаторов в зоне их эксплуатации

Расчет выбора отверстий приточного и вытяжного отверстиях, обозначенных на Рис. 6 S1/S2 производится по специальным расчетным формулам и зависят от нескольких параметров силового преобразователя, а так же от размеров самого отсека в котором происходит установка. Данные расчеты лучше доверить или компьютеризированным сервисам просчета технических параметров для оптимальной работы трансформаторов или отнести на счет проектных бюро, которые проектируют будущую электроустановку или ее часть.

Что такое геафолевая литая изоляция трансформатора?

Трансформаторы с литой изоляцией используют:

  • если нужна повышенная прочность и защита обмоток;
  • если трансформатор эксплуатируется в агрессивной среде, например, на цементных и химических заводах или за пределами зданий.

В агрессивных условиях на обмотки трансформатора воздействует влага, соленая вода, химические пары, пыль, частички металла.

В некоторых случаях простой литой изоляции обмоток недостаточно. Тогда для еще большей защиты на концы обмотки наносят эпоксидную смолу или геафоль. Это и есть геафолевая литая изоляция.

Что дает геафолевая изоляция:

  • большую механическую прочность обмотки;
  • увеличенное сопротивление по отношению к короне – электрическому разряду от интенсивности поля, которое сильнее диэлектрической прочности изоляции обмоток;
  • дополнительную защиту от окружающей среды.

Применение трансформаторов с литой изоляцией

Трансформаторы с литой изоляцией выдерживают сильные скачки напряжения. Например, во время частых, но коротких перегрузок трансформатора, который обслуживает транзитную систему и разные механизмы на промышленных предприятиях.

Такие трансформаторы можно устанавливать даже там, где из-за агрессивной среды разрешается использовать только трансформаторы с жидким изолятором.

Чтобы усилить эпоксидную смолу, на производствах в нее добавляют пластификаторы. Они делают изоляцию более прочной на сжатие и расширение.

Трансформатор с литой изоляций состоит из отдельных обмоток: высокого и низкого напряжения. Обмотка высокого напряжения погружается в специальную форму с жидким изолятором. Потом вместе с формой она отправляется сохнуть при высокой температуре в условиях вакуума.

Трансформаторы с сухой изоляциейОбмотки низкого напряжения изолируют двумя способами: под вакуумом и без него. Во втором случае используется листовая изоляция из стекловолокна или специального материала «Nomex». Листы заливаются смолой. А потом их складывают, перемежая тяжелые проводники низкого напряжения. Получается что-то вроде слоеного пирога. А потом конструкция отправляется сохнуть в печь. В это время слои плотно спекаются. И вакуумный и «без вакуумный способ» надежно защищает обмотки от агрессивных воздействий окружающей среды.

Имейте в виду, что трансформаторы с литой изоляцией стоят дороже. Это связано с трудоемким нанесением изолятора на обмотки. Тем не менее, потери таких трансформаторов ниже, обслуживать их проще. И работают они дольше, чем другие сухие трансформаторы. Так что, если вы не хотите лишних хлопот в обслуживании трансформатора – то модели ТСЛ/ТСЗЛ и ТСГЛ, ТСЗГЛ, ТСЗГЛФ удовлетворят ваши запросы.

Типы сухих трансформаторов

Трансформаторы с открытой обмоткой

Трансформаторы с сухой изоляциейСиловой трансформатор ТСЗ/ТС. Изоляция обмоток в таком устройстве пропитана специальной смолой. Трансформатор поставляется в открытом исполнении (ТС) или в защитном кожухе (ТСЗ).

Сухие трансформаторы с литой изоляцией. Силовые трансформаторы ТСЛ с литой изоляцией имеют монолитную конструкцию. Изоляцию обмоток производитель заливает в глубоком вакууме. А изоляцию приводов пропитывает лаком и запекает. Отсюда повышенные характеристики устойчивости трансформатора ТСЛ к агрессивной и загрязненной среде. В некоторых устройствах используется литая изоляция из геафоли: трансформаторы ТСГЛ и трансформаторы сухие ТСЗГЛ. Геафоль обеспечивает повышенную устойчивость трансформатора к нагреву (класс F).

Средний срок службы сухого трансформатора 15-25 лет. Это примерно на 5-10 лет меньше, чем у масляного трансформатора. Но учтите, что масляный трансформатор прослужит дольше только при регулярной замене масла в баке. А в сухом трансформаторе нет охлаждающей жидкости. Поэтому выбор в пользу сухого трансформатора – это реальная экономия на обслуживании и безопасность для потребителей электроэнергии.

Если у вас возникли сомнения в выборе трансформатора, обращайтесь за консультацией к производителю или к его официальным представителям в вашем регионе.

Особенности

Сухие трансформаторы отличаются по виду применяемых обмоток, которые бывают открытого, монолитного и литого типов. Использование двух последних разновидностей ограничено за счёт худшего отвода тепла. Из-за этого для таких катушек используется провод с большим сечением. А для охлаждения требуется увеличение зазоров между обмотками и корпусом, выполнение специальных окон для улучшения циркуляции воздуха и организация принудительного обдува.

Трансформаторы с сухой изоляцией

Для трансформаторов сухой изоляции используют следующие системы охлаждения:

  • воздушную, с естественным отводом тепла – температура нагревающихся узлов снижается за счёт прямого контакта с воздушной средой, посредством процесса конвекции и циркуляции воздуха;
  • воздушную форсированную – воздушный поток направляется вентилятором на обмотки, внутрь корпуса, с обеспечением снижения температуры узлов.
Популярные статьи  Панели оператора для применения с контроллерами

Воздушная система охлаждения с естественным отводом тепла для агрегатов большой мощности требует увеличения размеров корпуса, что ведёт к возрастанию массы и стоимости оборудования, что не всегда приемлемо.

Установка охлаждающих вентиляторов позволяет снизить цену и улучшить характеристики агрегата.

Допустимые перегрузки

Сухие трансформаторы силового типа делятся в зависимости от класса нагрева стойкости изоляции согласно созданным стандартам. Исходя из них существует параметрическая таблица допусков по температурным перегрузкам силовых устройств.

Таблица 6. Допустимые перегрузки трансформаторов сухого типа

Тип изоляции устройства по классу нагрева стойкости с диапазоном температур Срабатывание установленных на трансформатор терм зондов по сигналу

«ТРЕВОГА»

Срабатывание установленных на трансформатор терм зондов по сигналу «ОТКЛЮЧЕНИЕ»
Класс «B» = -5 до 120 C 120 С 130 С
Класс «F» = -5 до 155 C 140 С 150 С
Класс «H» = -5 до 180 C 160 С 170 С

Таким образом, если сухие трансформаторы выбираются в климатической зоне с повышенным температурным балансом на длительную эксплуатацию – стоит обязательная необходимость их выбора с классом нагрева стойкости изоляции не менее «H», исходя из приведенных значений выше.

Преимущества и недостатки

Сухие трансформаторы характеризуются рядом особенностей. Технические характеристики, устройство аппаратуры говорят о высоком спросе на представленное оборудование. Высокая востребованность объясняется преимуществами, которыми обладает трансформаторное устройство сухого типа. Есть и недостатки. О них необходимо узнать перед приобретением аппаратуры.

Преимущества

Представленная установка для трансформации тока обладает массой достоинств. Преимущества сухих трансформаторов следующие:

  • Применение при изготовлении специальной стали привело к снижению потерь в сети.
  • Современные комплектующие позволяют снизить габариты и вес агрегатов.
  • Преимуществом является экологическая безопасность приборов. В системе отсутствует масляный охладитель, который выделяет вредные для здоровья человека и окружающей среды вещества.
  • Оборудование пожаробезопасное. При создании обмоток применяются негорючие материалы.
  • Исполнение универсальное. Оборудование применяется в различных условиях.

Недостатки

Сухие трансформаторы имеют и ряд недостатков. Их перегрузочная способность уступает масляным разновидностям оборудования. Стоимость последних будет значительно меньше. И продаются они дороже. Они имеют большие габариты, что значительно влияет на цену изделия.

Размеры и масса

Наличие дополнительных элементов в сухих преобразователях энергии определяют его конструктивные размеры и массу. Они отличаются и дробятся по сериям выпуска. Именно так их и проще всего осветить здесь

ТСГЛ, ТСДГЛ

Устройства с геофоливой изоляцией, усиленной стекловолокном, но не имеющих защитных кожухов имеют следующие геометрические параметры своего «тела» в диапазоне мощностей 100-2500кВа:

Таблица 1. Габаритные размеры и масса ТСГЛ, ТСДГЛ в основных границах размеров и мощностей

Марка

Трансформатора

ТСГЛ/ТСДГЛ

Габаритные размеры

Длина х Ширина х Высота, мм



Колея колес, размер осей, мм



Вес изделий сухого типа нетто, кг

Степень защиты IP00 Степень защиты IP21 Степень защиты IP00/IP21
от 100

до

2500 кВа

1250х800х1000 до

1720х1430х2100

1250х1000х1000

До

1720х1530х2100

660

До

1070

750

До

4450

Более детальная раскадровка габаритных размеров и массы устройств по конкретной мощности возможно получить на сайтах заводов изготовителей, или в справочной технической литературе. В Табл. 1 показаны минимальные и максимальные параметры устройств для общего освещения их минимальных и максимальных размеров и веса.

ТСЗГЛ, ТСДЗГЛ

Тут стоит расписывать параметры исходя вновь из типа расположения вводов на защитном кожухе по каждой стороне обмоток и типу их ошиновки.

С подводом НН и ВН кабелей

Публикация вновь очерчивает их минимальный и максимальный параметр по размерам и тоннажу в зависимости от диапазона мощности

Таблица 2. ТСЗГЛ/ТСДЗГЛ с подводом кабелей на НН и ВН

Марка

Трансформатора

ТСЗГЛ/ТСДЗГЛ

Габаритные размеры

Длина х Ширина х Высота, мм



Колея колес, размер осей, мм



Вес изделий сухого типа нетто, кг

Степень защиты IP00 Степень защиты IP21 Степень защиты IP00/IP21
от 100

до

2500 кВа

1340х810х1540 до

2250х1500х2370

1340х1110х1540

До

2250х1520х2370

660

До

1070

850

До

5380

Анализируя вторую параметрическую таблицу и сравнивая ее с первой становится понятно, что дополнительный конструктив в виде защитного кожуха вносит свои коррективы в размеры оборудования преобразования в сторону увеличения, как его рабочей массы, так и габаритных размеров.

С шинными выводами НН на крыше

Еще один вариант стоит рассмотреть по техническим параметрам, когда подключение к контактным частям производится преимущественно шиной и только на НН сторону устройства

Таблица 3. ТСЗГЛ/ТСДЗГЛ с подводом шин НН на крыше

Марка

Трансформатора

ТСЗГЛ/ТСДЗГЛ

Габаритные размеры

Длина х Ширина х Высота, мм



Колея колес, размер осей, мм



Вес изделий сухого типа нетто, кг

Степень защиты IP00 Степень защиты IP21 Степень защиты IP00/IP21
от 100

до

2500 кВа

1650х910х2260 до

2250х1500х2470

1650х1110х2260

До

2250х1520х2470

660

До

1070

1350

До

5380

Внутри серий изделий изменение типа ошиновки, расположение вводов достаточно критично влияет на размеры и массу оборудования.

С выводами НН и ВН на крыше

Последняя публикация технических параметров для трансформаторов сухого типа и защитным кожухом, где расположение контактных частей происходит на крыше кожуха обеих обмоток и имеется возможность подключения, как кабеля, так и шины к ним в Табл. 4.

Таблица 4 ТСЗГЛ/ТСДЗГЛ С выводами НН и ВН на крыше

Марка

Трансформатора

ТСЗГЛ/ТСДЗГЛ

Габаритные размеры

Длина х Ширина х Высота, мм



Колея колес, размер осей, мм



Вес изделий сухого типа нетто, кг

Степень защиты IP00 Степень защиты IP21 Степень защиты IP00/IP21
от 100

до

2500 кВа

1470х910х1540

до

2445х1500х2370

1470х1110х1540

До

2445х1520х2370

660

До

1070

850

До

5380

Некая схожесть есть с ранее опубликованными типами устройств без защитных кожухов, но в градации мощности по размерам идут сильные разночтения, отсюда размерная и весовая таблица опубликована по ним дополнительно.

Популярные статьи  Строение атомов - элементарные частицы вещества, электроны, протоны, нейтроны

ТСЗГЛ11, ТСДЗГЛ11

Устройства с параметром бокового смещения выводов на кожухе обладают отдельными геометрическими критериями и параметрами массы.

Таблица 5. ТСЗГЛ11/ТСДЗГЛ11 Данные по размерам оборудования с боковым смещением вводов

Марка

Трансформатора

ТСЗГЛ11/ТСДЗГЛ11

Габаритные размеры

Длина х Ширина х Высота, мм



Колея колес, размер осей, мм



Вес изделий сухого типа нетто, кг

Степень защиты IP00 Степень защиты IP21 Степень защиты IP00/IP21
от 100

до

2500 кВа

1470х910х1540

до

2445х1500х2370

1470х1110х1540

До

2445х1520х2370

660

До

1070

850

До

5380

Несмотря на боковое расположение контактов их конструктивное исполнение схоже с предыдущей серией трансформаторов.

ТСЗГЛФ11, ТСДЗГЛФ11

Наличие фланца на месте бокового расположения контактов обмоток на защитном кожухе не внесло отличий ни в вес, ни в размеры трансформаторов напряжения. Фланцевые устройства имеют такие же значения, как в Табл. 5. Повторная публикация одинаковой таблицы размеров и веса для них в этой статье будет излишней.

Трансформаторы с сухой изоляцией

Обслуживание

Обслуживание сухого трансформатора с литой изоляцией начинается перед включением в работу. Трансформаторы подвергаются осмотру, приемо-сдаточным и, если необходимо, типовым испытаниям. Испытания подтверждаются протоколом проверки.

После испытания трансформатор вводится в эксплуатацию. Сухие трансформаторы не требуют больших расходов на обслуживание. Все обслуживание сводится к минимуму. Включает: визуальный осмотр, проверку нагрева контактных соединений тепловизором, очистку от загрязнений и пыли. Контроль за нагревом обмоток с помощью температурных датчиков.

Вывод.

При эксплуатации сухого трансформатора, например, в качестве ТСН на подстанции или понижающего трансформатора 10/0,4 кВ на любом объекте масло не капает, шума нет. Эксплуатационники могут только радоваться подобному оборудованию.

Таким образом, мы видим, что сухие трансформаторы с литой и воздушно-барьерной изоляцией с классом напряжения 6 – 10кВ создают потенциальные экономические преимущества при работе. Энергоэффективные сухие трансформаторы окупаются за счет минимизации затрат на потери и расходы на эксплуатацию.

Из чего состоит сухой трансформатор

Устройство сухого трансформатора во многом схоже с масляным трансформатором.

Конструкция трансформатора сухого предполагает: магнитопровод, обмотки высокого и низкого напряжения, отводы, изоляцию, защитный кожух.

Трансформаторы мощностью до 2500 кВт охлаждаются естественной циркуляцией воздуха. В более мощных моделях воздух «гоняют» вентиляторы.

Обмотки трансформатора находятся в защитном кожухе. Изолирующая и охлаждающая среда трансформатора – это окружающий воздух. Воздух – не такой хороший изолятор, как масло в масляном трансформаторе. Поэтому трансформаторы ТС оборудуют дополнительной изоляцией. Чтобы усилить изоляцию сухого трансформатора, обмотки пропитывают специальной смолой.

Сухой трансформатор ТСЗ | Трансформаторы серии ТС имеют полимерную изоляцию или бумажно-лаковую с воздушной прослойкой между витками обмоток, трансформаторы такого типа еще называют трансформаторами с воздушно-барьерной изоляцией.

Основное преимущество – высочайшая способность к выдерживанию перегрева: Обмотки трансформатора выполнены из алюминиевого провода с комбинированной полимерной изоляцией класса нагревостойкости H с рабочей температурой 180 ˚С.При использовании в обмотках с классом изоляции «H» (нагревостойкость до 180°C) — трансформатор с высочайшей стойкостью к перегрузкам. Электрические изоляционные параметры специальной изоляционной бумаги очень близки к таковым у воздуха, и применение этого материала помогает избежать концентрации электрического поля и уменьшить частичных разрядов до минимума. Дополнительные преимущества такой технологии — компактные размеры и меньший вес. Эта конструкция позволяет изготавливать обмотки с несколькими выходными напряжениями или смещенными по фазам, например, для частотных многопульсных приводов.

Обмотки трансформатора не погружены в масляную среду, а охлаждение трансформатора происходит за счет образуемых воздушных потоков. Изоляция типа NOMEX непроницаема для воды, пыли, соли, а также практически не подвержена старению, что делает трансформатор высоконадежным и безопасным. Трансформаторы серий ТС и ТСЗ экологически и пожаробезопасные. После срока службы 45 лет при необходимости могут быть полностью утилизированы.

Обмотки трансформатора выполнены из алюминиевого провода  с комбинированной полимерной стекловолокнистой изоляцией класса нагревостойкости H с рабочей температурой 180 ˚С. Первый слой изоляции провода выполнен из пленки, полностью защищающей алюминиевую жилу от непосредственного соприкосновения с окружающей средой. Далее – слои нитей с пропиткой и подклейкой лаком. Обмотки проходят цикл полной вакуумной пропитки кремнийорганическим лаком и  запечки при температуре 180 ˚С. Такая технология производства позволяет эксплуатировать трансформатор в различных агрессивных средах без риска возникновения неисправностей, в том числе при наличие в окружающей среде пыли, грязи, солей, химических реагентов, а также при высокой влажности или низких температурах, в том числе на пожароопасных объектах.

Сухие трансформаторы в нашем ассортименте

Сухие трансформаторы обладают рядом преимуществ по сравнению с маслонаполненными:

  • пониженный уровень пожарной опасности благодаря отсутствию горючего трансформаторного масла;
  • отсутствие вероятности загрязнения окружающей среды, возникающего при утечке масла;
  • низкий уровень эксплуатационных затрат, обусловленный тем, что сухие трансформаторы не требуют наличия маслохозяйства и регулярного контроля состояния масла.

Отсутствие характерного запаха нефтепродуктов, которым обладает трансформаторное масло, позволяет без ограничения устанавливать сухие трансформаторы внутри помещений, где работают люди. Техническое обслуживание этих устройств сводится к регулярному внешнему осмотру.

Особенности

Сухие трансформаторы отличаются по виду применяемых обмоток, которые бывают открытого, монолитного и литого типов. Использование двух последних разновидностей ограничено за счёт худшего отвода тепла. Из-за этого для таких катушек используется провод с большим сечением. А для охлаждения требуется увеличение зазоров между обмотками и корпусом, выполнение специальных окон для улучшения циркуляции воздуха и организация принудительного обдува.

Трансформаторы с сухой изоляцией

Для трансформаторов сухой изоляции используют следующие системы охлаждения:

  • воздушную, с естественным отводом тепла – температура нагревающихся узлов снижается за счёт прямого контакта с воздушной средой, посредством процесса конвекции и циркуляции воздуха;
  • воздушную форсированную – воздушный поток направляется вентилятором на обмотки, внутрь корпуса, с обеспечением снижения температуры узлов.

Воздушная система охлаждения с естественным отводом тепла для агрегатов большой мощности требует увеличения размеров корпуса, что ведёт к возрастанию массы и стоимости оборудования, что не всегда приемлемо.

Популярные статьи  При включении фена в розетку, выбило пробки. Если вставить любую вилку в розетку, выбивает повторно — что делать?

Установка охлаждающих вентиляторов позволяет снизить цену и улучшить характеристики агрегата.

Назначение устройства

По своему назначению трансформаторы тока относятся к специальным вспомогательным устройствам, применяемых в комплексе с различной измерительной аппаратурой и защитными механизмами в сетях переменного тока.

Принципом работы трансформатора тока считается преобразование любых величин, которые приобретают более воспринимаемые значения для получения информации и обеспечения питания защитных реле. Благодаря изоляции аппаратов, сотрудники обслуживающей организации надежно защищены от поражения током. Все виды трансформаторов могут служить для двух функций:

  1. Измерение силы тока в цепи — с их помощью передаются данные на измерительные приборы, которые подключены ко вторичной обмотке. В этом случае трансформатор может преобразовать ток высокой величины в более приемлемые параметры.
  2. Предохранительные действия — устройства в первую очередь передают данные на защитные аппараты и приборы управления. С помощью трансформаторов электрические показатели преобразуются для питания релейного оборудования.

Трансформаторы с сухой изоляцией

По своему назначению и принципу действия трансформаторы тока способствуют подсоединению измерительных приборов к энергетическим линиям высокого напряжения, когда нет возможности подключить их напрямую. Они нужны для передачи снятых показаний на аппаратуру измерения, которая подключается ко вторичной обмотке.

Виды, особенности каждого из них

Трансформатор этого рода встречается в однофазном и трехфазном исполнении, что в дальнейшем будет определять функциональные возможности оборудования. Так, трехфазный вариант предполагает использование в установках и энергосетях больших мощностей. В этом случае аппарат будет обозначен, как «силовой».

Смотрим видео, классификация трансформаторов:

Различают еще и варианты подобных устройств, отличных по типу изоляции обмоток:

  1. Классическое исполнение, при котором используется бумага и масло.
  2. Эпоксидная смола. Такое решение задействуется при использовании вакуумного метода производства оборудования.
  3. Применение картона особого рода. Данный вариант больше известен под именем nomex. Это название компании – изготовителя картона.

Сухой разнотипный трансформатор мощностью 1250 кВА или с другими параметрами, имеющий литые обмотки, отличается некоторыми недостатками в сравнении с аналогами. В первую очередь – это больший вес и толщина, что замедляет процесс охлаждения активной части.

Расшифровка трансформатора ТСЗ

ТСЗ — (XXX)-X/X У1, X/X-X

  • Т — трансформатор
  • С — сухой
  • З — защищенный
  • XXX — Номинальная мощность в киловольтамперах
  • X/X – Высокого напряжение/Низкого напряжение, кВ
  • У — Вид климатического исполнения по ГОСТ 15150
  • 1 — Категория размещения
  • X/X — Схема соединения обмотки высшего напряжения/ Схема соединения обмотки низшего напряжения
  • X – Группа соединения обмоток.

ТСЗ-1000/10 У3 — сухой силовой трехфазный трансформатор с мощностью 1000 кВА номинальным напряжением 10 кВ, в защищенном исполнении, климатической категории и размещения «У3».Примечание: класс изоляции указывается в спецификации трансформатора.

Характеристики трансформатора ТСЗ

Наименование характеристик Значение характеристик
Тип трансформатора ТСЗ
Номинальное  напряжение, кВ 6/10/15,75/20
Номинальная  мощность, кВа 100<8000
Класс нагревостойкости H (180ºC)
Климатическое исполнение Любое
Степень защиты, IP IP00 < IP54
Сейсмоустойчивость до 9 баллов
Гарантийный срок 3 года
Срок эксплуатации не менее 30 лет
Материал обмотка ВН  провод, алюминий/медь
Материал обмотка НН провод, алюминий/медь
Изоляция обмотки ВН с комбинированной полимерной изоляцией
Изоляция обмотки НН с комбинированной полимерной изоляцией

 Трансформаторы с сухой изоляцией

      Сведения о классах  (нагревостойкости) различных типов изоляции

Класс изоляции
B
F
H
C
Превышение температуры над окружающей средой (К)
80К
100К
125К
150К
Максимально допустимая температура среды (℃)
40
Допустимое отклонение наиболее нагретой точки  (℃)
10
15
15
30
Максимальная температура
130
155
180
220

Трансформаторы с сухой изоляцией

Трансформаторы с сухой изоляцией

ВАЖНО!Приобретение сухого трансформатора от НИПО РусЭнерго это комплексное решение стабильной и энергоэффективной работы сети.

По вопросам приобретения и заказа оборудования – КОНТАКТЫ.

Особенности ремонта высоковольтных моделей

Оборудование преобразования энергии сухого типа в высоковольтном исполнении на напряжение от 10 до 35 кВ имеет некоторые особенности планово-предупредительных и капитальных ремонтов своих узлов и агрегатов. Прежде всего, так как такие устройства несут в себе повышенную опасность и отвечают за передачу и распределение больших мощностей энергии, выход из строя узлов которой может повлечь за собой еще более серьезные последствия остановки многочисленных систем распределения и потребления энергии их планово-предупредительные ремонты проводят высококвалифицированный персонал и с определенной частотой исполнения.

При этом обслуживающий персонал не учитывает, что тип таких устройств позволяет длительное время работать оборудованию без проводимой ревизий – обеспечение повышенной надежности в этих узлах в приоритете для бригады диагностов.

Плановые ремонты высоковольтных моделей направлены на контроль, диагностику и поддержания в полном исправном состоянии значений трех основных параметров устройств:

  • качество и диэлектрические свойства монолитной изоляции обмоток;
  • процесс отдачи тепла, циркуляция воздушных потоков и ее эффективность;
  • самонесущие способности устройства.

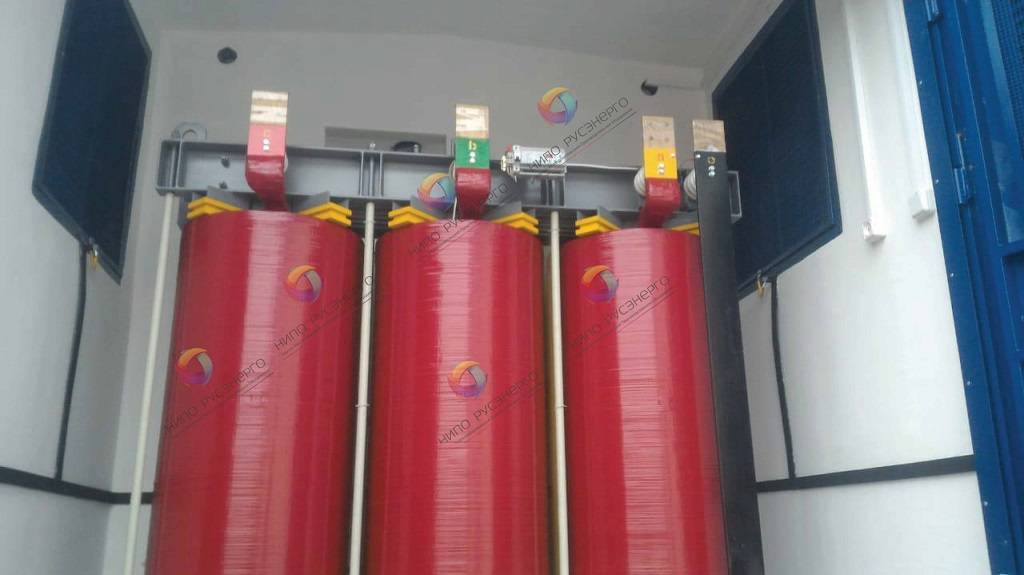

Трансформаторы с сухой изоляцией

Важным значением в обмотках высоковольтных моделей, является полная и детальная диагностика их изоляции путем измерений, тестов, предписанных в нормативной документации по диагностике и эксплуатации

Связано такое пристальное внимание к этим элементам электрической части невозможностью перемотки обмоток сухого трансформатора напряжения в силу его конструктивного исполнения и текущих процессов, которые в нем происходят. При обнаружении неисправностей или дефектов в этих узлах производится постановка всего устройства в ремонт и помодульная замена дефективных элементов

Еще один важный пункт ремонта – это проверка на исправность и эффективность действия всех воздушных каналов блока преобразования сухого типа, от которых зависит весь процесс теплоотдачи в период работы устройства.

Оценка шумовых характеристик преобразователя – третий ключевой параметр в диагностике и ремонте высоковольтных моделей силовых агрегатов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
