Параметрический стабилизатор напряжения

Содержание

Основные параметры стабилитрона

Рассмотрим основные параметры стабилитрона по его вольт-амперной характеристике.


Параметрический стабилизатор напряжения
Вольт-амперная характеристика стабилитрона

Напряжение стабилизации Uст определяется напряжением на стабилитроне при протекании тока стабилизации Iст. В настоящее время выпускаютя стабилитроны с напряжением стабилизации от 0,7 до 200 В.

Максимально допустимый постоянный ток стабилизации Iст.max ограничен значением максимально допустимой рассеиваемой мощности Pmax, зависящей в свою очередь от температуры окружающей среды.

Минимальный ток стабилизации Iст.min определяется минимальным значением тока через стабилитрон, при котором ещё полностью сохраняется работоспособность прибора. Между значениями Iст.max и Iст.min вольт-амперная характеристика стабилитрона наиболее линейна и напряжение стабилизации изменяется незначительно.

Дифференциальное сопротивление стабилитрона rСТ – величина, определяемая отношением приращения напряжения стабилизации на приборе ΔUCT к вызвавшему его малому приращению тока стабилизации ΔiCT.

Стабилитрон, включённый в прямом направлении, как обычный диод, характеризуется значениями постоянного прямого напряжения Uпр и максимально допустимого постоянного прямого тока Iпр.max.

Расчет и анализ параметрического стабилизатора напряжения (MS EXCEL)

Параметрические стабилизаторы напряжения до сих пор используются для питания маломощных устройств электронных изделий, поэтому необходимо уметь их рассчитывать. Зачастую при повторении готовых конструкций, условия функционирования которых отличаются от рекомендованных разработчиком, требуется провести анализ работы параметрического стабилизатора напряжения для уточнения значения сопротивления балластного резистора.

Указанные задачи решены с помощью разработанного автором файла в Microsoft Excel. Приведено два варианта расчета параметрического стабилизатора напряжения и расчет для анализа условий работы стабилитрона в готовой схеме.

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Исследование параметрического стабилизатора постоянного напряжения. Приобретение навыков выбора элементов параметрического стабилизатора постоянного напряжения

Министерство образования Республики Беларусь

Гомельский государственный технический университет

им. П.О.Сухого

по  расчётно-лабораторной работе № 6.3

«Исследование параметрического стабилизатора постоянного напряжения»

,

Принял преподаватель

Гомель 2004

Цель работы: 1. Приобретение навыков выбора элементов параметрического стабилизатора постоянного напряжения.

2.  Исследование свойств стабилизатора в зависимости от изменения величины входного напряжения или сопротивления нагрузки.

Программа работы

1.  Снять ВАХ стабилитрона.

2.  Рассчитать и выбрать балластное сопротивление Rб.

3.  Собрать схему параметрического стабилизатора на стенде и снять зависимости:

а) U2 = f(U1) при RH = const, б) U2 = f(RH) при U1 = U1Н= const.

4.  Рассчитать коэффициенты стабилизации по входному напряжению (KU) и по сопротивлению нагрузки (KR).

Порядок и методика проведения исследований

В работе используются:

— регулируемый стабилизируемый источник постоянного напряжения ИР;

— блок переменного сопротивления БПС;

— кремниевый стабилитрон (элемент 24);

— линейные резисторы (элементы 01…06).

Измерение напряжений и токов производится измерительными приборами, установленными на стенде.

1.  Снятие ВАХ стабилитрона производится по схеме рис. 3.1 а.

https://www.youtube.com/watch?v=g1yGx1wX-wU

К источнику ИР, напряжение которого равно нулю, подключены БПС (сопротивление максимально и равно 999 Ом) и кремниевый стабилитрон Д.

Далее, увеличивая напряжение БПС до тех пор, пока ток стабилитрона не достигнет значения Iст ≈ (0,6…0,7)∙Iст. max, где  Iст. max– максимально допустимый обратный ток стабилитрона (см. табл. 3.1). При этом производим 6…8 измерений тока и напряжения на стабилитроне как в прямом, так и в обратном его включении.

 Таблица 3.1

№ п/п Тип Uст, В Iст.min Iст.max
мА
19 КС156А 5,6 3 55

Данные измерений заносим в таблицу 3.2.

Таблица 3.2

№ п/п Прямое включение Обратное включение
Uпр, В Iпр, мА Uобр, В Iобр, мА
12345678910 0,70,650,60,510,4 3,750,360,2350,0450,005 1344,555,25,45,455,65,7 00,0250,260,843,356,2516,62056,5123

По данным табл. 3.2 чертим на миллиметровке ВАХ стабилитрона.

2.  Используя обратную ветвь ВАХ, рассчитайте величину балластного сопротивления Rб. При расчете необходимо выполнить условие, согласно которому при максимальном напряжении источника ИР и любой нагрузке стабилизатора его ток не должен превышать значения Iст ≈ (0,6…0,7)∙Iст. max. Затем из элементов 01…06 выбираем резистор (или комбинацию резисторов), сопротивление которого (которых) близко к расчетному значению Rб.

Iст = 0,6∙Iст. max = 0,6∙0,055 = 0,033 (А);

Примем максимальное напряжение источника ИР: U1 = 20 B;

По графику определяем ток к.з. (когда U2 = 0): I=0,045 (А);

По закону Ома определяем балластное сопротивление:

Выбираем комбинацию резисторов: R02 + R03 = 153 +286 = 439 (Ом), сопротивление которой близко к расчётному значению Rб.

3.  Собираем параметрический стабилизатор постоянного напряжения по схеме рис. 3.1 б. В качестве Rб используем выбранный по п. 2 резистор (резисторы), а в качестве сопротивления нагрузки RH — блок БПС.

4.  При экспериментальном снятии зависимости U 2 = f (U1) сопротивление RH задаём в диапазоне 200…500 Ом и поддерживаем в процессе эксперимента неизменным. Напряжение U1 изменяем в диапазоне от 0 до максимального значения, измеряя при этом 8…10 значений U1 и U2. Результаты измерений занесите в табл. 3.3.

Таблица 3.3

Напряжение 1 2 3 4 5 6 7 8 9 10 RН=300Ом
U1, В 2 4 6 8 10 12 14 16 20
U2, В

5. Устанавливаем величину U1 = Ulном (где Ulном соответствует напряжению стабилизации стабилитрона при некоторой выбранной величине Rн.ном), задаём 8…10 значений значения RH в диапазоне от 0 до 2∙Rн.ном и измеряем соответствующие им значения U2. Результаты измерений заносим в табл. 3.4.

Таблица 3.4

1 2 3 4 5 6 7 8 9 10 U1=U1ном== 6 В
RH, Ом 50 100 150 200 250 300 400 500 600
U2, В

6. Используя данные таблиц 3.3 и 3.4, строим в разных осях зависимости U2 = f(U1)│Rн=constи U2 = f(RН)│U1=const. Определяем коэффициенты стабилизации стабилизатора KU и KR.

Вывод:  Результатом выполнения данной расчётно-графической работы стало приобретение навыков выбора элементов параметрического стабилизатора постоянного напряжения. В данной работе мы исследовали свойства стабилизатора в зависимости от изменения величины входного напряжения или сопротивления нагрузки; а также определили значения коэффициентов стабилизации стабилизатора KU и KR.

Принцип работы стабилитрона

Полупроводниковые приборы отличаются нелинейной реакцией при работе с разными токами (напряжениями). Для изучения функциональности пользуются вольтамперной характеристикой (ВАХ), которая наглядно демонстрирует взаимное влияние базовых параметров и особенности определенной конструкции.

Параметрический стабилизатор напряжения
ВАХ диода

Так как стабилитрон является одной из разновидностей диода, изучение принципов работы можно начать с рассмотрения типичного электронно-дырочного (n-p) полупроводникового перехода. В правой части показано включение диода в прямом направлении. Хорошо видно, как от порогового уровня Uп дальнейшее повышение напряжения сопровождается практически линейным увеличением тока в цепи. Определенные потери можно учесть при составлении электрической схемы.

При обратном включении источника питания (левая часть рисунка) увеличение напряжения до показанного значения незначительно изменяет ток. Далее (при значении Uпр) возникает пробой, который определяется особенностями перехода:

  1. тепловой,
  2. лавинный;
  3. туннельный.

Первый из отмеченных в перечне вариантов означает чрезмерное повышение температуры и разрушение полупроводникового прибора. Третий – сопровождается увеличением тока, образованного парными зарядами. Для стабилизации подходит лавинная реакция в переходе. Как показано на графике, напряжение в этом режиме изменяется незначительно.

↑ Основные соотношения для расчета параметрического стабилизатора на стабилитроне [1 – 5]

На рис. 1 показана принципиальная схема параметрического стабилизатора: Uвх – входное нестабилизированное напряжение, Uвых=Uст – выходное стабилизированное напряжение, Iст – ток через стабилитрон, Iн – ток нагрузки, R – балластный (ограничительный, гасящий) резистор.

Uвх=Uст+(Iн+Iст)R=Uст+IR, (1) I= Iн+Iст – ток, протекающий через балластный резистор R.

Параметрический стабилизатор напряжения

Как видно из рис. 1, параметрический стабилизатор на кремниевом стабилитроне представляет собой делитель напряжения, состоящий из балластного резистора R с линейной Вольт — амперной характеристикой (ВАХ) и стабилитрона VD1, который можно рассматривать как резистор с резко нелинейной ВАХ.

При изменении напряжения Uвх изменяется ток через делитель, приводящий к изменению падения напряжения на резисторе R, а напряжение на стабилитроне, следовательно, на нагрузке Rн практически не изменяется.

Малое изменение напряжения на нагрузке в диапазоне от Uст min до Uст max соответствует изменению тока через стабилитрон от Iст min до Iст max. Причем, минимальный ток через стабилитрон соответствует минимальному входному напряжению и максимальному току нагрузки, что достигается при сопротивлении балластного резистора

R=(Uвх min-Uст min)/(Iн max+Iст min). (2)

В свою очередь, максимальный ток через стабилитрон будет протекать при минимальном токе нагрузки и максимальном входном напряжении.

Несложно найти условия работы стабилизатора:

ΔUвх=ΔUст+R(ΔIст-ΔIн), (3) где ΔUвх=Uвх max-Uвх min, ΔUст= Uст max-Uст min, ΔIст=Iст max- Iст min, ΔIн= Iн max-Iн min.

Положим для упрощения ΔUст=0 и проанализируем выражение (3).

Если изменение тока нагрузки незначительно, выражение для условия работы стабилизатора упрощается:

КПД параметрического стабилизатора определяется из выражения:

КПД=Uст Iн /(Uвх (Iн + Iст)=1/(Nст(1+ Iст/Iн)), (5) где Nст=Uвх/Uст – коэффициент передачи стабилизатора; обычно Nст=1,4…2.

Из выражения (5) следует, что чем ниже коэффициент передачи стабилизатора и чем меньше отношение тока через стабилитрон к току нагрузки, тем выше КПД.

Основным параметром стабилизатора напряжения, по которому оценивают его качество работы, является коэффициент стабилизации:

Kст=(ΔUвх/Uвх)/(ΔUвых/Uвых)= RUст/rдUвх=R/Nстrд=KфКПД, (6) где rд — динамическое сопротивление стабилитрона; Kф – коэффициент фильтрации.

Параметрический стабилизатор – основные параметры

Параметрический стабилизатор напряжения

В маломощных схемах на нагрузку до 20 миллиампер применяется устройство с малым коэффициентом действия, и называется параметрическим стабилизатором. В устройстве таких приборов имеются транзисторы, стабилитроны и стабисторы.

Они применяются в основном в компенсационных устройствах стабилизации в качестве опорных источников питания. Параметрические стабилизаторы в зависимости от технических данных могут быть 1-каскадными, мостовыми и многокаскадными.

Стабилитрон в устройстве прибора подобен подключенному диоду. Но обратный пробой напряжения больше подходит для стабилитрона и является базой его нормальной работы. Эта характеристика нашла популярность для разных схем, где необходимо создавать ограничение сигнала входа по напряжению.

Такие стабилизаторы являются быстродействующими приборами, и защищают участки с повышенной чувствительностью от импульсных помех. Применение таких элементов в новых схемах является показателем их повышенного качества, которое обеспечивает постоянное функционирование в разных режимах.

Схема стабилизатора

Базой этого прибора является схема подключения стабилитрона, применяющаяся и в других видах приборов вместо источника питания.

Схема включает в себя делитель напряжения из балластного сопротивления и стабилитрона, к которому параллельно подключена нагрузка. Устройство выравнивает напряжение на выходе при переменном питании и нагрузочном токе.

Действие схемы происходит следующим образом. Напряжение, повышающееся на входе прибора, вызывает повышение тока, который проходит через сопротивление R1 и стабилитрон VD.

На стабилитроне напряжение остается постоянным из-за его вольтамперной характеристики. Поэтому не меняется и напряжение на нагрузке. В итоге все преобразованное напряжение будет приходить на сопротивление R1.

Такой принцип действия схемы позволяет сделать расчет всех параметров.

Принцип действия стабилитрона

Если стабилитрон сравнивать с диодом, то при подключении диода в прямом направлении по нему может проходить обратный ток, который имеет незначительную величину в несколько микроампер.

При повышении обратного напряжения до некоторой величины возникнет пробой электрический, а если ток очень велик, то произойдет и тепловой пробой, поэтому диод выйдет из строя.

Конечно, диод может работать при электрическом пробое при снижении тока, проходящего через диод.

Стабилитрон спроектирован так, что его характеристика на участке пробоя имеет повышенную линейность, а разность потенциалов пробоя достаточно стабильна. Стабилизация напряжения с помощью стабилитрона выполняется при его функционировании на обратной ветви свойства тока и напряжения, а на прямой ветке графика стабилитрон работает как обычный диод. На схеме стабилитрон обозначается:

Параметры стабилитрона

Его главные параметры можно увидеть по характеристике напряжения и тока.

  • Напряжение стабилизации является напряжением на стабилитроне при прохождении тока стабилизации. Сегодня производятся стабилитроны с таким параметром, равным 0,7-200 вольт.
  • Наибольший допустимый ток стабилизации. Он ограничен величиной наибольшей допустимой мощности рассеивания, которая зависит от температуры внешней среды.
  • Наименьший ток стабилизации, рассчитывается наименьшей величиной тока, протекающего через стабилитрон, при этом сохраняется действие стабилизатора.
  • Дифференциальное сопротивление – это величина, равная отношению приращения напряжения к малому приращению тока.

Стабилитрон, подключенный в схеме как простой диод в прямом направлении, характеризуется величинами постоянного напряжения и наибольшим допустимым прямым током.

Как подобрать модель стабилизатора?

Для определения подходящей по мощности модели необходимо сверить мощностной ряд предлагаемых производителем стабилизаторов с энергопотреблением нагрузки – ближайшее в большую сторону значение в мощностном ряду и будет необходимой мощностью стабилизатора.

Обратите внимание!

Выбор стабилизатора со значением мощности, ближайшим к энергопотреблению нагрузки в меньшую сторону либо снизит заложенный ранее запас по мощности, либо, в худшем случае, приведёт к приобретению стабилизатора с несоответствующими нагрузке выходными параметрами.

Обратите внимание!

Для трехфазного стабилизатора нагрузка на каждую фазу должна составлять не более 1/3 от номинальной. Например, трехфазный стабилизатор с номиналом 6000 ВА запитает трехфазную нагрузку в 4200 ВА (мощность потребляемая от одной фазы составит 1400 ВА), но подключение к отдельной фазе этого стабилизатора нагрузки в 2500 ВА вызовет перегрузку, так как максимально допустимое значение по одной фазе составляет: 6000/3=2000 ВА.

Популярные статьи  Знакомство с коэффициентом спроса и использования

Литература

  • Вересов Г. П. Электропитание бытовой радиоэлектронной аппаратуры. — М.: Радио и связь, 1983. — 128 с.
  • Китаев В. В. Электропитание устройств связи. — М.: Связь, 1975. — 328 с. — 24 000 экз.
  • Костиков В. Г., Парфенов Е. М., Шахнов В. А. Источники электропитания электронных средств. Схемотехника и конструирование: Учебник для ВУЗов. — 2. — М.: Горячая линия — Телеком, 2001. — 344 с. — 3000 экз. — ISBN 5-93517-052-3.
  • Штильман В. И. Микроэлектронные стабилизаторы напряжения. — Киев: Техніка, 1976.
  • Лепаев Д. А. Электрические приборы бытового назначения. — М.: Легпромбытиздат, 1991. — 272 с. — 20 000 экз.

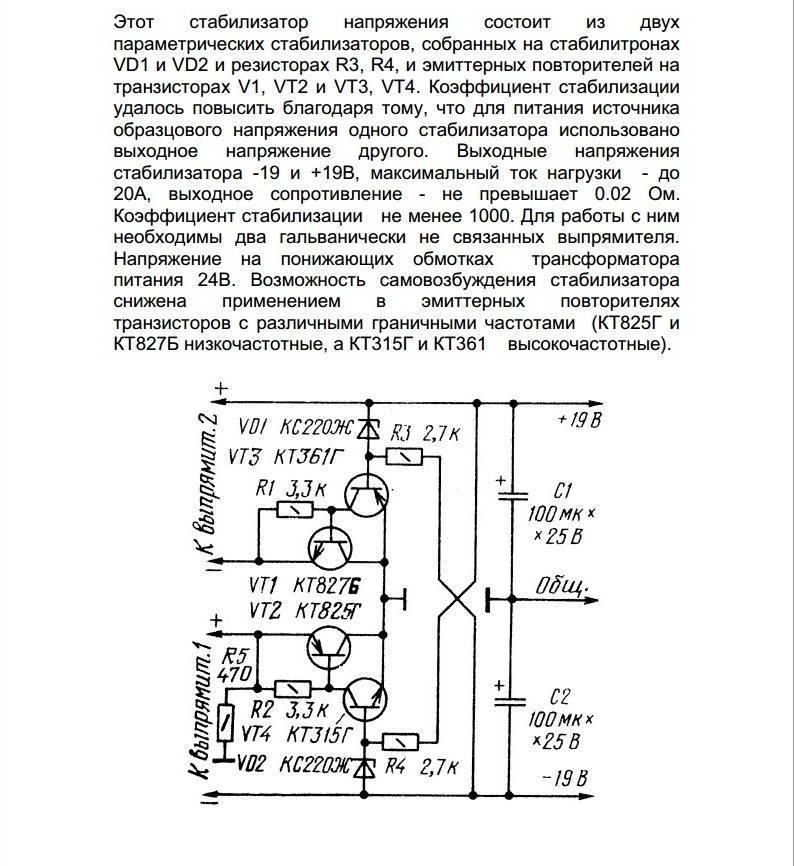

Схема стабилизатора на 1 транзисторе

VD1-VD4 на этой схеме — обычный диодный мост, преобразующий переменное напряжение с трансформатора в постоянное. Конденсатор С1 сглаживает пульсации напряжения, превращая напряжение из пульсирующего в постоянное. Параллельно этому конденсатору стоит поставить плёночный или керамический конденсатор небольшой ёмкости для фильтрации высокочастотных пульсаций, т.к. при большой частоте электролитический конденсатор плохо справляется со своей задачей. Электролитические конденсаторы С2 и С3 в этой схеме стоят с этой же целью — сглаживание любых пульсаций.

Цепочка R1 — VD5 служит для формирования стабилизированного напряжения, резистор R1 в ней задаёт ток стабилизации стабилитрона. Резистор R2 нагрузочный. Транзистор в этой схеме гасит на себе всю разницу входного и выходного напряжения, поэтому на нём рассеивается приличное количество тепла. Данная схема не предназначена для подключения мощной нагрузки, но, тем не менее, транзистор стоит прикрутить к радиатору с использованием теплопроводящей пасты.

Напряжение на выходе схемы зависит от выбора стабилитрона и значения резисторов. Ниже показана таблица, в которой указаны номиналы элементов для получения на выходе 5, 6, 9, 12, 15 вольт.

Вместо транзистора КТ829А можно использовать импортные аналоги, например, TIP41 или BDX53. Диодный мост допустимо ставить любой, подходящий по току и напряжению. Кроме того, можно собрать его из отдельных диодов. Таким образом, при использовании минимума деталей получается работоспособный стабилизатор напряжения, от которого можно питать другие электронные устройства, потребляющие небольшой ток. Фото собранного мной стабилизатора.

Расчет и проектирование параллельного стабилизатора. Особенности применения. (10+)

Параметрический параллельный стабилизатор

Принцип действия параметрического параллельного стабилизатора основан на том, то сквозь него пропускается фиксированный (или пости фиксированный) ток, заданный источником тока (это очень хорошо) или резистором (это немного хуже). Далее ток разделяется на два русла. Часть тока направляется на нагрузку. Другая часть проходит в обход нагрузки. Сила обходящего тока, а значит и сила тока нагрузки, поддерживается такой, чтобы напряжение на нагрузке равнялось заданному значению. Типичные схемы параллельных стабилизаторов приведены на рисунке.

Схема параметрического стабилизатора

Симисторный стабилизатор напряжения

Представленный ниже базовый вариант можно модернизировать. На втором рисунке показано последовательное расположение стабилитронов. Так можно составлять несколько приборов для получения необходимого значения напряжения Uст. Встречное соединение применяют для стабилизации переменного напряжения, когда действие функциональных компонентов ограничено соответствующими периодами волнового колебательного процесса.

Схемы

К сведению. Этот пример создан с применением классических принципов деления напряжения элементами Rогр и VD. Если правильно рассчитать рабочий режим, изменения на выходе источника питания будут сглажены.

Принцип работы стабилитрона

Полупроводниковые приборы отличаются нелинейной реакцией при работе с разными токами (напряжениями). Для изучения функциональности пользуются вольтамперной характеристикой (ВАХ), которая наглядно демонстрирует взаимное влияние базовых параметров и особенности определенной конструкции.

Параметрический стабилизатор напряжения
ВАХ диода

Так как стабилитрон является одной из разновидностей диода, изучение принципов работы можно начать с рассмотрения типичного электронно-дырочного (n-p) полупроводникового перехода. В правой части показано включение диода в прямом направлении. Хорошо видно, как от порогового уровня Uп дальнейшее повышение напряжения сопровождается практически линейным увеличением тока в цепи. Определенные потери можно учесть при составлении электрической схемы.

При обратном включении источника питания (левая часть рисунка) увеличение напряжения до показанного значения незначительно изменяет ток. Далее (при значении Uпр) возникает пробой, который определяется особенностями перехода:

  1. тепловой,
  2. лавинный;
  3. туннельный.

Первый из отмеченных в перечне вариантов означает чрезмерное повышение температуры и разрушение полупроводникового прибора. Третий – сопровождается увеличением тока, образованного парными зарядами. Для стабилизации подходит лавинная реакция в переходе. Как показано на графике, напряжение в этом режиме изменяется незначительно.

Стабилизатор на микросхеме с 3-мя выводами

Инновационные варианты схем стабилизаторов последовательного вида выполнены на 3-выводной микросхеме. Вследствие того, что есть всего лишь три вывода, их проще использовать в практическом применении, так как они вытесняют остальные виды стабилизаторов в интервале 0,1-3 ампера.

Параметрический стабилизатор напряжения

  1. U вх – необработанное напряжение входа;
  2. U вых –напряжение выхода.

Можно не использовать емкости С1 и С2, однако они позволяют оптимизировать свойства стабилизатора. Емкость С1 применяется для создание стабильности системы, емкость С2 нужна по той причине, что внезапное повышение нагрузки нельзя отследить стабилизатором. В таком случае поддержка тока осуществляется емкостью С2. Практически часто применяются микросхемы серии 7900 от компании Моторола, которые стабилизируют положительную величину напряжения, а 7900 – величину со знаком минус.

Микросхема имеет вид:

Для увеличения надежности и создания охлаждения стабилизатор монтируют на радиатор.
