IPX7 — степень защиты устройства от влаги

IP: классификация степеней защиты

Для описания степеней защиты различных устройств была разработана международная классификация, получившая обозначение, состоящее из двух букв: IP, которые обозначают саму систему. Как правило, после них ставят еще и 2 цифры, обозначающие степень защищенности устройства.

Каждое устройство, выпускаемое промышленностью, имеет определенную степень защиты от постороннего воздействия, которую можно обозначить как IPxx, где вместо каждого x ставятся цифры, определяющие защищенность устройства. Причем первая из них указывает на сохранность прибора от попадания посторонних предметов. Самая высшая степень защищенности в данном случае — шестая. Она показывает, что устройство защищено от попадания пыли.

Вторая цифра всегда указывает на защищенность прибора от влаги. К примеру, если обозначение на изделии выглядит как IPX7, степень защиты от влаги у него будет практически максимальной, зато сохранность от проникновения твердых инородных объектов (песка, пыли и т. п.) не регламентируется.

Давайте более детально рассмотрим защиту прибора от влаги.

IP68 — понятие и расшифровка маркировки степени защиты

Степени защиты от влаги

Всего в классификации имеется восемь степеней защиты от попадания влаги. Причем IPX7 — степень защиты вторая по качеству. Если рассмотреть таблицу, определяющую параметры этих ступеней, то легко заметить, чем две последние из перечисленных отличаются друг от друга. Так, если степень защиты — IPX7, расшифровка данного обозначения гласит, что устройство может на короткий срок без последствий попадать под воду, на глубину до одного метра.

К более высокой степени сохранности будут принадлежать приборы, которые продолжат свою работоспособность, оказавшись под водой в течение получаса и дольше, на глубине уже больше одного метра. Следует отметить, что в современном мире существует множество устройств, которым необходима степень защиты от воды IPX7, но из всех них мы рассмотрим только одно. Это телефоны, подходящие к этому стандарту.

IP68 — понятие и расшифровка маркировки степени защиты

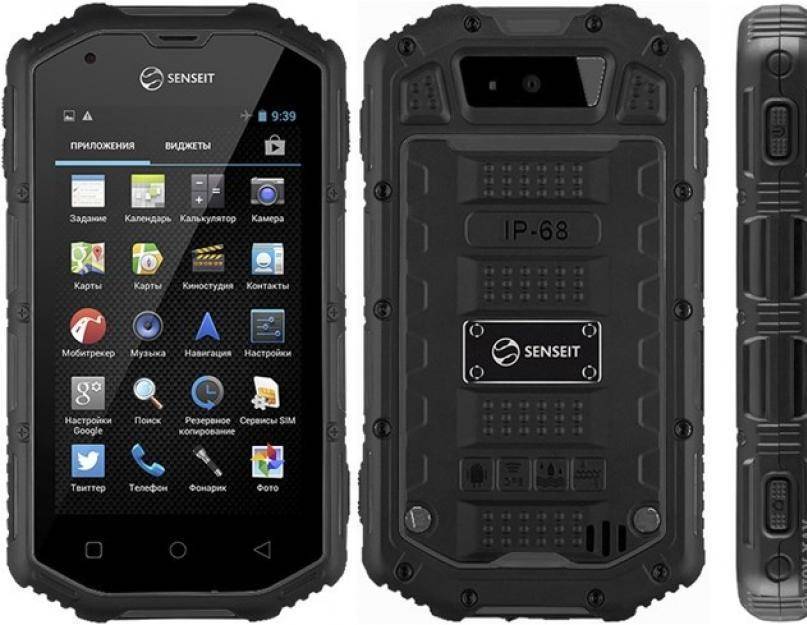

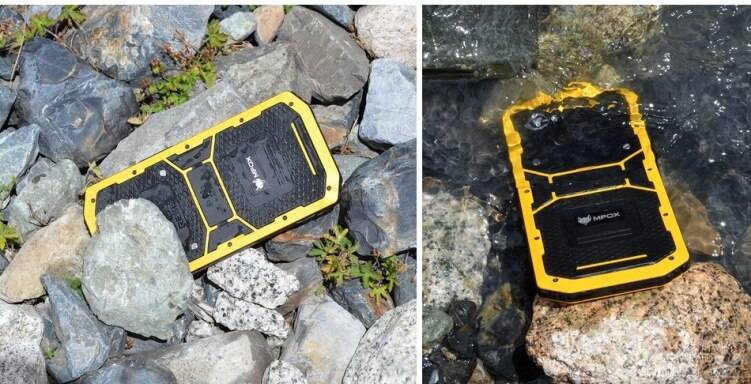

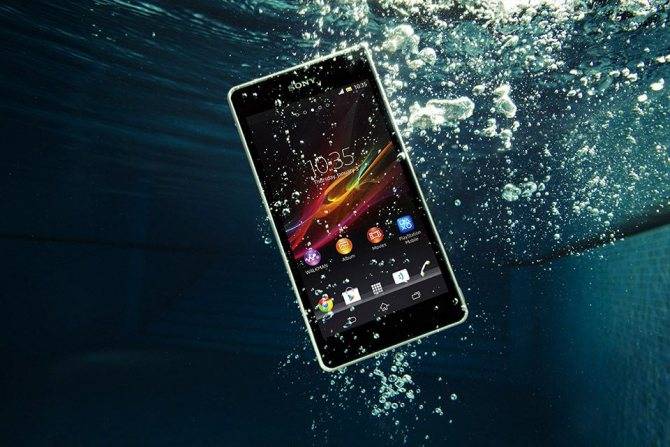

Телефоны с повышенной защитой от влаги

Еще не так давно телефоны были основными гаджетами, имеющими обозначенную как IPX7 степень защиты. Чаще всего их использовали в местах, где соприкосновение с влагой было постоянным. Такие устройства стоили достаточно дорого. И одним из их достоинств была возможность продолжать работу даже после кратковременного попадания в воду на небольшую глубину.

Не секрет, что зачастую основной причиной продажи бывших в употреблении телефонов является то, что они уже оказывались в воде и начинают сбоить. Обычно их называют утопленниками, так как ремонту такие гаджеты не подлежат. Но в последнее время некоторые производители телефонов не только перешли на выпуск влагозащищенных телефонов, но и активно начали осваивать рынок смартфонов, имеющих код IPX7. Степень защиты подобного уровня особенно широко используется в аппаратах компаний «Моторола» и «Эппл».

IP68 — понятие и расшифровка маркировки степени защиты

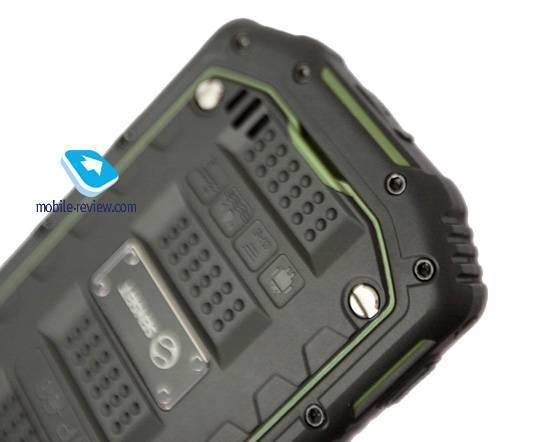

Способы достижения повышенной защиты от влаги

Современные технологии находятся уже на том уровне, когда класс IPX7 (степень защиты телефона) достигается не в ущерб внешнему виду аппарата. Ведь еще не так давно телефон, защищенный по стандарту IP67, можно было легко определить по уникальному чехлу, сохраняющему гаджет. А современные смартфоны практически ничем не отличаются от своих собратьев, имеющих меньшую степень защиты. Кроме этого, компания «Эппл» объявила, что все модели часов, выпущенные ею, имеют степень защиты IP67. Поэтому любой владелец такого аппарата может даже безбоязненно принимать в них душ. Но, конечно, не все пользователи этой продукции решаются на такой эксперимент, так как стоимость таких умных часов превышает четыреста долларов.

Применение степени защиты IPX7 в других областях техники

Телефония – не единственная область, в которой применяется данный стандарт. Большая часть оборудования, имеющего данную степень защиты, применяется во флоте, независимо от того, гражданский он или военный. Также такими устройствами оснащены спасатели, работающие в экстремальных условиях. И конечно, в научных исследованиях без таких приборов не обойтись. Поэтому в дальнейшем технологи будут работать над тем, чтобы увеличить степень защиты различного оборудования.

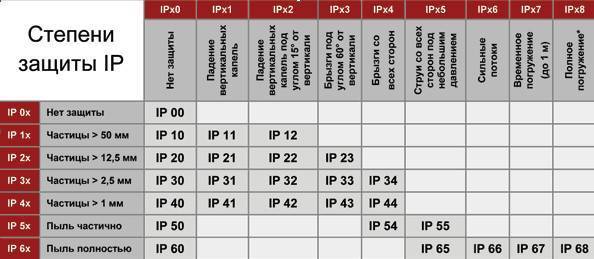

Защита IP. Цифровой индекс.

Степень защиты IР IP х0 IP х1 IP х2 IP х3 IP х4 IP х5 IP х6 IP х7 IP х8 IP х9
Защита отсутствует

от вертикально падающих капель воды

Защитаот падающих под углом 15° от вертикали капель воды

Защища от дoждя
Защита от водных брызг
Защита от водяных брызг под давлением
Защища от мощных водяных струй

от попадания воды при погружении

на определённую глубину

Защита от затопления (глубина указывается дополнительно, в м.)

Вода при чистке под паром / под высоким давлением
IP 0x
Защита отсутствует
IP00

IP 1x
Защита от частиц > 50,0 мм
IP10
IP11
IP12

IP 2x
Защита от частиц > 12,5 мм
IP20
IP21
IP22
IP23

IP 3x
Защита от частиц > 2,5 мм
IP30
IP31
IP32
IP33
IP34

IP 4x
Защита от частиц > 1,0 мм
IP40
IP41
IP42
IP43
IP44

IP 5x

Защита от пыличастично

IP50
IP54
IP55
IP 6x
Защита от пыли полностью
IP60
IP65
IP66
IP67
IP68
IP69K

Увеличение одного из показателей защиты, соответственно ведет к повышению другого,(например, изделие, которое может быть временно погружено в воду, достаточно защищенно, чтобы полностью не пропускать пыль).

Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Cуществование степени защиты, например, IP28 невозможно.

Расшифровка степень защиты IP

IP68 — понятие и расшифровка маркировки степени защиты

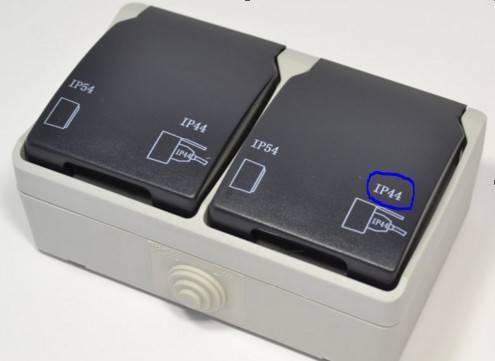

Пример маркировки класса защищённости

Классификация IP по первой цифре

Расшифровка степени защиты IP не сложна, главное — научиться ее понимать. Начать следует с самых широко распространенных классов и их маркировок, для того, чтобы можно было понять, что означает степень защиты IP55 или IP 44. Для примера можно привести некоторые степени защиты IP расшифровка:

  • Класс защиты IP20, IP21, IP22, IP23 — это самые распространенные электроприборы для квартир и жилых помещений. В серии 2х первая цифра обозначает то, что прибор защищен от части, размером более 12,5 мм. О второй цифре (х) поговорим чуть позднее;
  • IP30, IP31, IP34 — защита от частиц размером более 2,5 мм. При этом IP 34 наиболее защищен от механических повреждений;
  • Степень защиты IP44, IP40, IP43 означает, что прибор защищен от частиц размером более миллиметра. Подобный класс защищенности приемлем для ванных комнат, хорошо переносит повышенную влажность;
  • Степень защиты IP54, IP52, IP57 — прибор частично защищен от пыли. Обычно подобные устройства устанавливаются на лестничных клетках подъездов (электрощиты, осветительные приборы и тому подобные);
  • IP65, IP66, IP67 — самый высокий класс защищенности, который позволяет оборудованию работать практически в любых средах с повышенной влажностью, пылеобразованием и атмосферными осадками.
Популярные статьи  Углеводородная диэлектрическая паста УПД-М

Класс защиты во многом зависит от второй цифры в маркировке. К примеру, при обозначении в классификации цифры 68, что означает, степень защиты IP68 допускает даже погружение в воду, что лучше степени защиты IP67. Как расшифровываются вторые цифры, также сейчас попробуем разобраться.

IP68 — понятие и расшифровка маркировки степени защиты

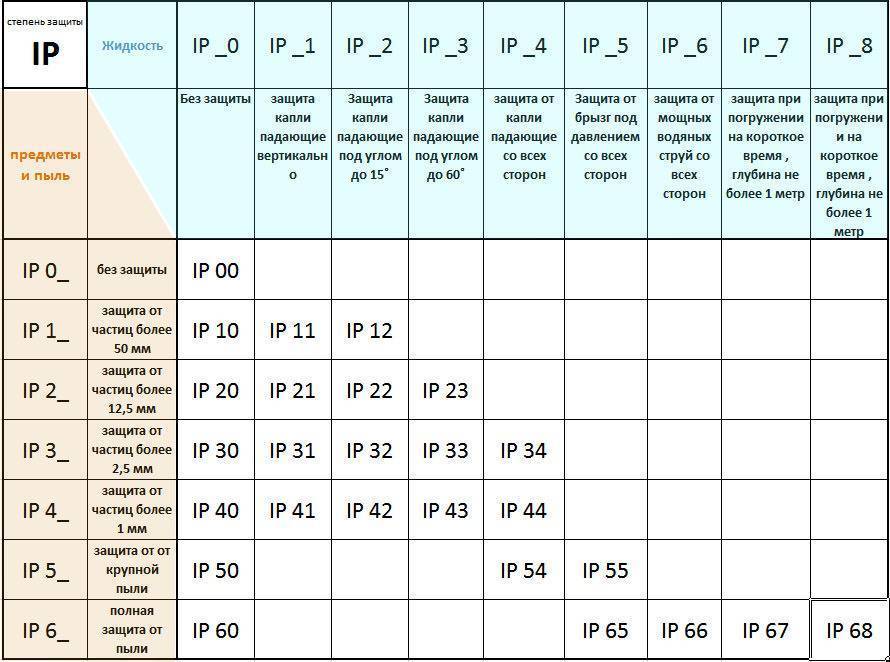

Таблица степеней защищённости

Но не все цифры могут присутствовать в маркировке. К примеру, обозначения IP с литерой 57 найти не удастся, так как подобной классификации не существует.

Так что же означает вторая цифра в подобном обозначении?

Классификация IP по второй цифре

Вторая цифра в маркировке уже конкретизирует виды агрессивности сред. Это числа от 0 до 9, где каждая обозначает определенные условия, а именно:

  • 1 — защищен от вертикального попадания жидкостей;
  • 2 — от жидкостей, которые могут попасть под углом в 15 градусов, то есть косой дождь и тому подобное;
  • 3 —  любые осадки;
  • 4 — брызги, к примеру, от проезжающих автомашин и тому подобное;
  • 5 — те же брызги, но уже под повышенным давлением;

IP68 — понятие и расшифровка маркировки степени защиты

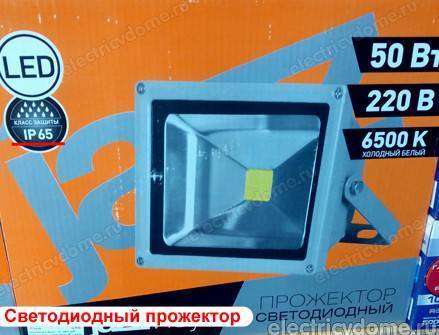

Светодиодный прожектор с классом защищённости IP65

  • 6 — мощная струя воды, такая как из брандспойта;
  • 7 — прибор защищен от кратковременного погружения в жидкую среду на определенные глубины;
  • 8 — допускается полное затопление устройства на долгое время (глубина указывается отдельной литерой);
  • 9 — допустима чистка прибора при помощи пара, а также под высоким давлением;
  • 0 — прибор не имеет защиты от влаги и пыли.

Дополнительные буквенные обозначения

Иногда дополнительно к подобной маркировке добавлены буквенные обозначения, которые также могут сказать о многом. Подобных букв может быть две — дополнительная и вспомогательная.

Дополнительные буквенные обозначения несут информацию о защите от прикосновений к токонесущим частям прибора:

  • «А» — тыльными частями рук;
  • «В» — пальцами;
  • «С» — различными инструментами вроде отвертки или плоскогубцев;
  • «D» — любым проводом.

Вспомогательная буква предназначена для информирования о том, является ли оборудование высоковольтным, условия его испытаний и их результат:

  • «Н» — устройство является высоковольтным;
  • «М» — прибор находился в движении при испытаниях на защиту от воды;
  • «S» — при тех же испытаниях прибор был статичен;
  • «W» — прибор защищен от атмосферных осадков, солнца, ветра и так далее.

IP68 — понятие и расшифровка маркировки степени защиты

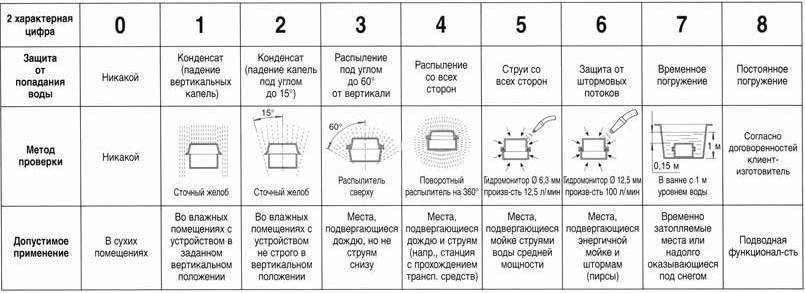

Полная расшифровка вторых цифр в маркировке

Класс защиты IP

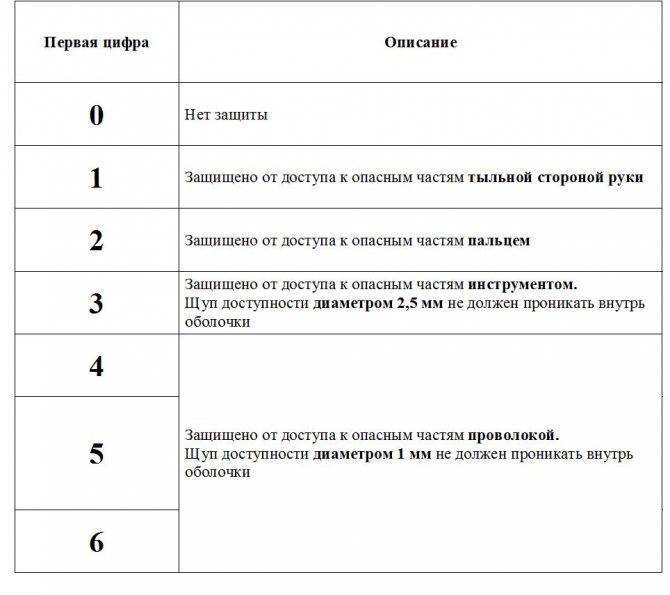

Разберемся в деталях показателей так называемой Ingress Protection более подробно. Как уже было упомянуто выше, каждая цифра в аббревиатуре имеет своё значение и которой соответствует определённый показатель защищённости. Первая цифра, указываемая сразу после аббревиатуры IP, показывает, насколько этот предмет защищён от инородных для него предметов, в том числе пыли.

 Таким образом, общепринятый стандарт выделяет категории показателя стойкости к проникновению чужеродных предметов:

  • 0 уровень – значит, что защита отсутствует полностью и добраться до содержимого может любое внешнее воздействие, в том числе человек;
  • 1 уровень – присутствует защита от значительных габаритов в её тыльную область;
  • 2 уровень – означает, что защита рассчитана максимум на проникновение человеческих пальцев руки;
  • 3 уровень – защита от более мелких объектов, таких как кабели, мелкие инструменты;
  • 4 уровень – защищённость от мелких деталей и предметов – проводков, крупных проволок, болтов;
  • 5 уровень – полноценная защищённость от внешних контактов, а также защищённость от пыли;
  • 6 уровень – полная изоляция, которая не допускает даже пыли.

Вторая цифра соответственно означает определённый класс защиты от влаги и воды. Причём в этом случае также имеет значение сторона проникновения, а также присутствующее в этот момент давление, сила струи или волны.

Значение второй цифры

  • Цифра 0 – абсолютная незащищенность;
  • Цифра 1 – частичная защищенность от падающих капель воды сверху (например, мелкий прямой дождь);
  • Цифра 2 – защита от воды, капающей вертикально с отклонением не более 15ᵒ;
  • Цифра 3 – защита от попадающих капель сверху или до углового наклона в 60ᵒ;
  • Цифра 4 – защищенность от мелких брызг, распространяющихся с любой стороны;
  • Цифра 5 – непроницаемость мелких струек воды, проникающих с любого направления;
  • Цифра 6 – серьёзная изоляция от сильных струй воды, в том числе морского течения;
  • Цифра 7 – стойкость к кратковременному погружению в толщу воды (не более 20-30 минут);
  • Цифра 8 – полноценная водонепроницаемость, обеспечивающая возможность работоспособности под водой даже на некоторой глубине.

Кроме того, степень защиты IP коррелирует и взаимообусловлена некоторыми иными показателями, такими как ВХШХГ (высота, ширина, глубина) объекта, а также КПКВК, области применения АСЧ, КОР, АДЧ, показателями КОПФГ, ОЗТОС, оборудования ТВЛМ, ПРГП. Все эти аббревиатуры, в соответствии с НИКАД и ГПИИР, а также иными нормативными актами должны учитываться при приобретении и эксплуатации.

IP67 и IP68 – в чем разница?

Выше уже мы говорили о том, что первое значение – уровень пылезащиты, а второе – от воды. То есть, смартфон с IP67 не боится пыли и его можно погружать в воду до метра глубиной, но не более чем на 30 минут. При этом IP68 тоже не боится твердых частичек и может свободно находиться в глубине больше метра длительное время.

Вот только не нужно сразу нырять с новеньким гаджетом, потому как у производителей обычно довольно жесткие правила гарантии. Так что если вы что-то сделаете не так, то отремонтировать его бесплатно не получится.

Стоит отметить, что падения устройства, сдавливания оказывают негативное влияние на защитные стандарты, которые постепенно ослабевают.

Теперь вы знаете, есть класс защиты IP68, что это и для чего нужен. Так что внимательно читайте инструкции и берегите свои девайсы.

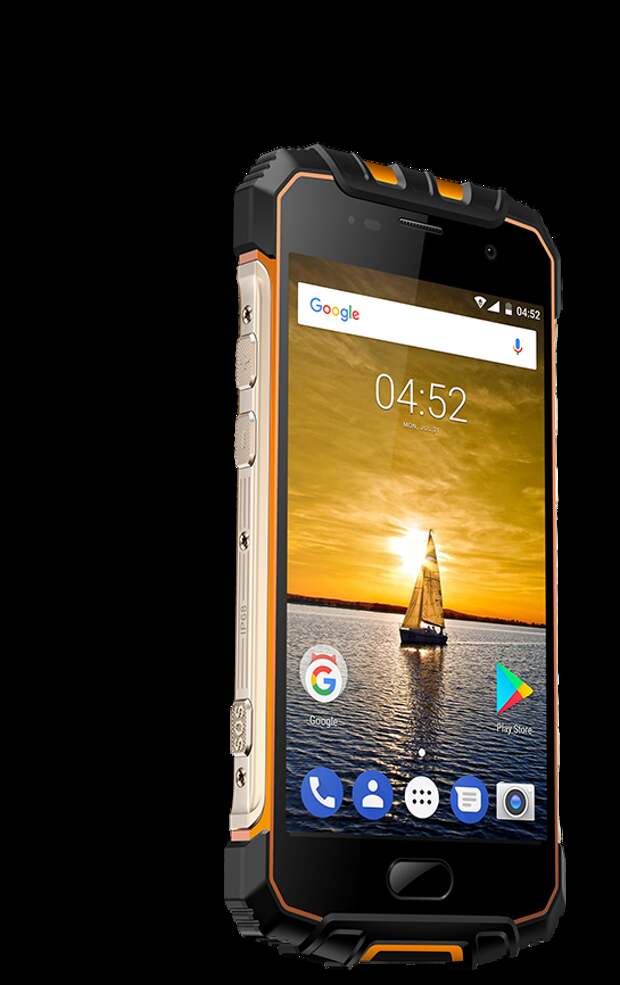

Смартфоны с лучшей пыле- и влагозащитой

Сегодня защищённые мобильные устройства не редкое явление и на рынке представлены в достаточно широком ассортименте. Рассмотрим смартфоны известных брендов, соответствующие стандарту защиты IP68.

DOOGEE S95 Pro

Модульный смартфон повышенной прочности премиум-класса от китайской компании Doogee, известной своими защищёнными телефонами. Это новый производительный флагман с возможностью использования разных модулей – игровой, модуль рации, батареи и камеры ночного видения. Аппарат имеет достаточно прочный корпус, выполненный из титанового сплава с прорезиненными углами и противоскользящим покрытием. Все смартфоны линейки полностью защищены от попадания пыли, водонепроницаемы и ударопрочны, соответствуют стандартам IP68, IP69K и MIL-STD 810G.

Samsung Galaxy XCover Pro

Новинка от корейской компании Самсунг в защищённом корпусе – надёжный и производительный смартфон, способный работать в экстремальных условиях и оснащённый всеми премиальными опциями, в том числе, иммерсивным экраном, долговечной батареей и всесторонней защитой данных посредством системы Samsung Knox. Galaxy XCover Pro обладает защитой IP68 и может выдерживать падения с высоты до 1,5 м даже без защитного чехла, сертифицирован по стандарту MIL-STD 810G для использования на большой высоте, при повышенной влажности воздуха и прочих суровых условиях окружающей среды.

Ulefone Armor 7

Свежая версия популярного защищённого мобильного девайса с хорошей трёхмодульной камерой (с возможностью ночной съёмки и мощной вспышкой), а также производительным чипсетом. В смартфоне есть датчик сердечного ритма, возможность разблокировки по лицу и беспроводной зарядки, так что это один из самых заряженных защищённых телефонов. Корпус устройства надёжно защищает «железо» при падениях (MIL-STD 810G), не позволяет проникать пыли, влаге и горячим струям воды под давлением (IP68, IP69K).

Huawei P40 Pro

Высокопроизводительный флагман в необычном стильном дизайне от компании Huawei с топовой начинкой, дисплеем, скруглённым по всем граням, ультрабыстрым 5G-чипсетом Kirin 990 и отличной камерой (система из четырёх камер Leica Ultra Vision с улучшенными возможностями искусственного интеллекта). При всех своих преимуществах флагман имеет также водонепроницаемый корпус по стандарту IP68.

Популярные статьи  Размещение светильников в помещении при расчете освещения

Samsung Galaxy S20+

Самая удачная модель в данной линейке Samsung, не такая большая как S20 Ultra, но больше, чем S20, с ёмким аккумулятором, хорошим процессором, отличной камерой и достойным объёмом памяти. Камеры здесь в сравнении с Galaxy S10 более усовершенствованы, с превосходной ночной съёмкой и мощным зумом, – на них и сделана ставка. Также присутствует защита Samsung Knox, как и подобает флагману, и, конечно же, присутствует защита от влаги и пыли IP68.

Apple iPhone 11 Pro

Флагманский смартфон от небезызвестной компании Эппл, с одним из лучших на сегодня тройным модулем камеры, обеспечивающим качественную фото и видеосъёмку. Девайсы отличаются отменной производительностью, а все последние модели Айфона имеют защиту IP Причём компания Apple заявляет, что iPhone 11 выдерживает полчаса на глубине до 2 метров, а iPhone 11 Pro и Pro Max и вовсе могут погружаться на 4 метра.

Samsung Galaxy S10+

Отличный стильный и высокопроизводительный смартфон от Самсунг, с хорошей камерой, большим качественным дисплеем, мощным процессором и превосходным качеством сборки. Мобильное устройство поддерживает IP68, оснащено ударопрочным стеклом на задней панели Gorilla Glass 5 и спереди защитным стеклом от воды Gorilla Glass 6.

Единственный недостаток таких смартфонов – это их ценник, хотя и в среднем ценовом сегменте, и даже среди бюджетных моделей можно найти отличные решения вроде защищённых девайсов от известных компаний DOOGEE или Blackview, которым не страшны ни вода, ни пыль, ни другие экстремальные внешние условия

Если функциональные возможности устройства волнуют меньше всего, можно также обратить внимание на телефоны брендов Ginzzu, Digma, TeXet, которые предлагают действительно практически «неубиваемые» модели

Девайсы с защитой IP68 – лучший выбор для активных людей. Они могут находиться в песке и способны выдерживать погружение в воду, и даже работать определённое время на небольшой глубине – многим пользователям придётся по вкусу возможность подводной съёмки.

Расшифровка: IP65

Маркировка IP65 – наиболее благоприятная и эксплуатируемая характеристика защищенности приборов, так как на сегодняшний день, таковыми являются большинство бытовых приборов, которые зачастую подвержены многим деструктивным обстоятельствам, поступающим извне. Такие предметы удобны, прочны, наделены качеством долгосрочного функционирования, а также их не страшно случайно залить водой, так как существенных нарушений это не повлечёт.

Подробная расшифровка индексации

  1. Цифра 6 после маркировки IP – это показатель проникновения внешних объектов и пыли. Так как на сегодняшний день выделяют всего 6 уровней, этот – максимальный.
  2. Цифра 5 – показатель удерживания работоспособности при столкновении с водой.

Всего 8 уровней, следовательно, 5 – это достаточная защита для контакта с малым количеством воды без сильного напора.

Класc защиты IP

Класс защиты IP 00 – у данного устройства полностью отсутствует как-либо защита, от пыли и влаги. Можно сказать, что данное техническое средство не защищено.

Класс защиты IP 10 — защита от воды отсутствует, защита от частит больше 50 мм

Класс защиты IP 11 – защита от капель воды, падающих вертикально, защита от частиц больше 50 мм

Класс защиты IP 12 — защита от кабеля воды падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц больше 50 мм.

Класс защиты IP 20 это устройство, которое не защищено от попадания воды и попаданием частиц менее 12,5 мм. Можно сказать, что данное техническое устройство практически не защищено. Его можно использовать мало пыльном сухом помещении.

Класс защиты IP 21 – защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 22 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 23 — защита от дождя,  защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 30 – защиты от воды нет, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 31— защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 32 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 33 — защита от дождя, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 34 — защита от водных брызг, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 40 — защиты от воды нет, защита от частиц твердых тел больше 1  мм

Класс защиты IP 41 — защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 1 мм

Класс защиты IP 42 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 1 мм

Класс защиты IP 43 — защита от дождя, защита от частиц твердых тел больше 1 мм

Класс защиты IP 44 — защита от водных брызг, защита от частиц твердых тел больше 1 мм

Класс защиты IP 50 — защита от водных отсутствует, защита от пыли частично

Класс защиты IP 54 — защита от водных брызг, защита от пыли частично

Класс защиты IP 55 — защита от водных брызг по давлением, защита от пыли частично

Класс защиты IP 60 — защита от водных нет по давлением, защита от пыли полностью.

Класс защиты IP 65 — защита от водных брызг по давлением, защита от пыли полностью.

Класс защиты IP 66 — защита от мощных струй воды, защита от пыли полностью.

Класс защиты IP 67 — защита от погружения в воду, защита от пыли полностью.

Класс защиты IP 68 — защита от затопления, глубина указывается отдельно, защита от пыли полностью.

КЛАССЫ ЗАЩИТЫ ЭЛЕКТРООБОРУДОВАНИЯ

Класс защиты электрооборудования от поражения электрическим током определяет способ и степень обеспечения безопасности при его эксплуатации. Приведенная ниже таблица содержит перечень основных конструктивных особенностей электрооборудования в зависимости от класса защиты.

Класс защиты Изоляция Заземление Устройство защитного отключения Условия эксплуатации
Только рабочая Помещения без повышенной электрической опасности
00 То же. Наличие индикации опасного напряжения на корпусе прибора Аналогично классу 0
000 Только рабочая + Допускается в условиях повышенной электрической опасности, при наличии средств индивидуальной защиты
0I Только рабочая Специальным проводом на контур заземления Эксплуатация без заземления запрещена
I Через вилку и розетку При наличии заземления ограничений нет, иначе согласно классу 0
I+ Согласно I + С заземлением — без ограничений, при его отсутствии — 000
II Двойная или усиленная Не ограничивается, кроме условий повышенной влажности
II+ Двойная или усиленная + Без ограничений
III Электрические цепи с напряжением свыше =42В или ~36В отсутствуют

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Смартфоны с лучшей пыле- и влагозащитой

Сегодня защищённые мобильные устройства не редкое явление и на рынке представлены в достаточно широком ассортименте. Рассмотрим смартфоны известных брендов, соответствующие стандарту защиты IP68.

DOOGEE S95 Pro

Модульный смартфон повышенной прочности премиум-класса от китайской компании Doogee, известной своими защищёнными телефонами. Это новый производительный флагман с возможностью использования разных модулей – игровой, модуль рации, батареи и камеры ночного видения. Аппарат имеет достаточно прочный корпус, выполненный из титанового сплава с прорезиненными углами и противоскользящим покрытием. Все смартфоны линейки полностью защищены от попадания пыли, водонепроницаемы и ударопрочны, соответствуют стандартам IP68, IP69K и MIL-STD 810G.

Samsung Galaxy XCover Pro

Новинка от корейской компании Самсунг в защищённом корпусе – надёжный и производительный смартфон, способный работать в экстремальных условиях и оснащённый всеми премиальными опциями, в том числе, иммерсивным экраном, долговечной батареей и всесторонней защитой данных посредством системы Samsung Knox. Galaxy XCover Pro обладает защитой IP68 и может выдерживать падения с высоты до 1,5 м даже без защитного чехла, сертифицирован по стандарту MIL-STD 810G для использования на большой высоте, при повышенной влажности воздуха и прочих суровых условиях окружающей среды.

Популярные статьи  Расчет ТЭНа

Ulefone Armor 7

Свежая версия популярного защищённого мобильного девайса с хорошей трёхмодульной камерой (с возможностью ночной съёмки и мощной вспышкой), а также производительным чипсетом. В смартфоне есть датчик сердечного ритма, возможность разблокировки по лицу и беспроводной зарядки, так что это один из самых заряженных защищённых телефонов. Корпус устройства надёжно защищает «железо» при падениях (MIL-STD 810G), не позволяет проникать пыли, влаге и горячим струям воды под давлением (IP68, IP69K).

Huawei P40 Pro

Высокопроизводительный флагман в необычном стильном дизайне от компании Huawei с топовой начинкой, дисплеем, скруглённым по всем граням, ультрабыстрым 5G-чипсетом Kirin 990 и отличной камерой (система из четырёх камер Leica Ultra Vision с улучшенными возможностями искусственного интеллекта). При всех своих преимуществах флагман имеет также водонепроницаемый корпус по стандарту IP68.

Samsung Galaxy S20+

Самая удачная модель в данной линейке Samsung, не такая большая как S20 Ultra, но больше, чем S20, с ёмким аккумулятором, хорошим процессором, отличной камерой и достойным объёмом памяти. Камеры здесь в сравнении с Galaxy S10 более усовершенствованы, с превосходной ночной съёмкой и мощным зумом, – на них и сделана ставка. Также присутствует защита Samsung Knox, как и подобает флагману, и, конечно же, присутствует защита от влаги и пыли IP68.

Apple iPhone 11 Pro

Флагманский смартфон от небезызвестной компании Эппл, с одним из лучших на сегодня тройным модулем камеры, обеспечивающим качественную фото и видеосъёмку. Девайсы отличаются отменной производительностью, а все последние модели Айфона имеют защиту IP Причём компания Apple заявляет, что iPhone 11 выдерживает полчаса на глубине до 2 метров, а iPhone 11 Pro и Pro Max и вовсе могут погружаться на 4 метра.

Samsung Galaxy S10+

Отличный стильный и высокопроизводительный смартфон от Самсунг, с хорошей камерой, большим качественным дисплеем, мощным процессором и превосходным качеством сборки. Мобильное устройство поддерживает IP68, оснащено ударопрочным стеклом на задней панели Gorilla Glass 5 и спереди защитным стеклом от воды Gorilla Glass 6.

Единственный недостаток таких смартфонов – это их ценник, хотя и в среднем ценовом сегменте, и даже среди бюджетных моделей можно найти отличные решения вроде защищённых девайсов от известных компаний DOOGEE или Blackview, которым не страшны ни вода, ни пыль, ни другие экстремальные внешние условия

Если функциональные возможности устройства волнуют меньше всего, можно также обратить внимание на телефоны брендов Ginzzu, Digma, TeXet, которые предлагают действительно практически «неубиваемые» модели

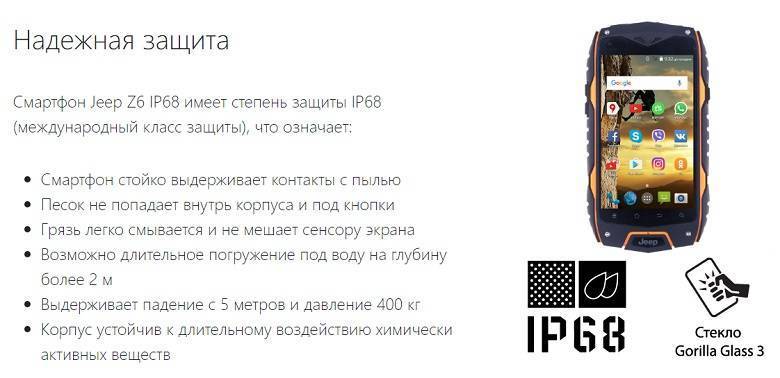

Девайсы с защитой IP68 – лучший выбор для активных людей. Они могут находиться в песке и способны выдерживать погружение в воду, и даже работать определённое время на небольшой глубине – многим пользователям придётся по вкусу возможность подводной съёмки.

Распространенные маркировки электроприборов

Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.

К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.

Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц. Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги

Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.

Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.

Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.

Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.

Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.

Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.

Даже техника, обладающая значительной степенью защищенности от твердых частиц, может пострадать от длительного контакта с пылью или песком. Даже если они не попадут в механизм, они вполне могут повредить корпус или экран

Оборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.

Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.

Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.

Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.

Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.

Осветительные приборы с наиболее высоким уровнем защиты IP68  подходят подсветки бассейнов, оформления берега пруда или других влажных мест

Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.

Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:

  • розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
  • в детской комнате желателен класс IP43
  • в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
  • в подвальных помещениях также используются электроприборы со степенью IP44
  • оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
  • на улице используются устройства со степенью защиты IP64
  • максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна

Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.

Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.

В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.

Другие полезные материалы:

Как прозвонить электродвигатель мультиметром? Трехфазный двигатель в однофазной сети Типичные неисправности электродвигателей

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
