Степень защиты IP — расшифровка, примеры оборудования

Содержание

Что собой представляет степень защиты

Стандарт защиты – это классификация уровня защиты оболочки любого оборудования, работающего на электричестве. Он состоит всего из двух цифр, которые обозначают защищенность от воды и повреждений. Первая отображает, насколько гаджет защищен от попадания предметов и влаги за счет специальной оболочки.

Попробую вкратце оценить, что обозначают все степени:

  • Нулевая – нет защиты;
  • Первая – не защищает от прямых контактов;
  • Вторая – защита от попадания пальцев (наверное, для новых русских);
  • Третья – защита от кабелей и инструментов;
  • Четвертая – Защита от предметов диаметром менее 1 мм (болты, провода и другие);
  • Пятая – Защита от попадания пыли и любого контакта;
  • Шестая – Полная пыленепроницаемость.

В случае с телефонами лучше иметь последнюю, шестую степень защиты, которая в показателе уровня защиты (ip) отображается первой

Второй цифрой в показателе «ip» указывается влагозащищенность, которая в случае с моим телефоном является более важной. И оболочка нового телефона должна хотя бы немного спасать от воды.Классификатор уровня защиты от влаги можно условно оценить так:

  • Нулевая степень – защита отсутствует;
  • Первая – защита от вертикальных капель;
  • Вторая – допускаются вертикальные капли и под углом 15 процентов;
  • Третья – защита от дождя и брызг (допускается вода под углом 60 градусов);
  • Четвертая – защита от брызг в любом направлении;
  • Пятая – защищает от водяных струй в любом направлении;
  • Шестая – корпус выдерживает от сильных водяных струй и морских волн, вода не нарушает работу устройства;
  • Седьмая – временно защищает от давления воды на глубине в 1 метр;
  • Восьмая – корпус выдерживает давление воды на глубине свыше 1 метра, при этом смартфон работает в нормальном режиме.

В интернетах постоянно пишут о том, что производители любят дорисовать 1-2 балла к степени защиты гаджетов. Но на ряде подобных видеоA убедился в том, что известные бренды в этом плане стараются не падать лицом в грязь.Обманщики же рассчитывают на то, что немного идиотов, таких как я, сунутся со своим телефоном в баню (еще меньшее количество пользователей будут работать на 2-метровой глубине). Но если покупать телефон с уровнем защиты ip67 (ip68 – это уже для реальных экстремалов), он сможет справиться со многими нагрузками.После тщательного поиска модели я выбрал себе сравнительно недорогой мобильный, который вот уже в течение полутора лет служит. В воде был, под дождь попадал, вместе со мной падал с велосипеда, оказывался на снегу. В общем, он со мной попадает в передряги чаще, чем семья. Но под поезд я его не клал, в озеро с ним не нырял и специально не проверял на прочность – во всем нужно меру знать.

Комментарии

Зарегистрированные пользователи могут оставлять комментарииРегистрация  Войти

Разработка студии Артемия Аверина.

2001 — 2020 «Partygorsk»

Расшифровка степени защиты

Если перевести с английского аббревиатуру IP — International Protection, то это означает уровень защиты от проникновения, либо другого воздействия (пылевлагозащищенность). Маркировка помимо букв сопровождается еще и двумя цифрами. Цифровое обозначение определяет уровень защиты корпуса (оболочки) электрооборудования от проникновения в него пыли, пальцев рук, влаги, различных твердых предметов. Кроме того, они означают уровень защиты от удара человека током при прикосновении к корпусу (оболочке). Эту классификацию регламентирует ГОСТ 14254-96.

Степень защиты IP - расшифровка, примеры оборудования

Первая цифра

Уровень защиты от механического воздействия определяется первой цифрой:

  • предотвращение, ограничение от касания либо проникновения какой-либо частью тела или предметом в руках человека;
  • блокировка доступа под оболочку пыли, твердых предметов для защиты электрооборудования.

Уровень защиты от вредного воздействия влаги определяется второй цифрой.

Степень защиты IP - расшифровка, примеры оборудования

Дополнительные символы

После пары цифр, иногда в обозначении могут встречаться и пара букв. Первая из них обозначает степень защиты от контакта с опасными частями оборудования и поражения током при прикосновении:

  • А — от касания рукой;
  • В — от касания пальцами;
  • С — от касания различным инструментом;
  • D — от касания проволокой.

Вторая — вспомогательная информация об уровне защиты. Всего их четыре. Они указывают информацию о проведенных испытаниях и необходимы для электрического оборудования:

  • Н — аппараты высоковольтные;
  • М — испытано соответственно уровню защиты от негативного влияния воды(оборудование в состоянии движения);
  • S — испытано соответственно уровню защиты от негативного влияния воды(оборудование в состоянии покоя);
  • W — с дополнительно указываемыми средствами защиты.

Степень защиты IP - расшифровка, примеры оборудования

IPX7 – степень защиты устройства от влаги

IP: классификация степеней защиты

Для описания степеней защиты различных устройств была разработана международная классификация, получившая обозначение, состоящее из двух букв: IP, которые обозначают саму систему. Как правило, после них ставят еще и 2 цифры, обозначающие степень защищенности устройства.

Каждое устройство, выпускаемое промышленностью, имеет определенную степень защиты от постороннего воздействия, которую можно обозначить как IPxx, где вместо каждого x ставятся цифры, определяющие защищенность устройства. Причем первая из них указывает на сохранность прибора от попадания посторонних предметов. Самая высшая степень защищенности в данном случае – шестая. Она показывает, что устройство защищено от попадания пыли.

Вторая цифра всегда указывает на защищенность прибора от влаги. К примеру, если обозначение на изделии выглядит как IPX7, степень защиты от влаги у него будет практически максимальной, зато сохранность от проникновения твердых инородных объектов (песка, пыли и т. п.) не регламентируется.

Давайте более детально рассмотрим защиту прибора от влаги.

Степени защиты от влаги

Всего в классификации имеется восемь степеней защиты от попадания влаги. Причем IPX7 – степень защиты вторая по качеству. Если рассмотреть таблицу, определяющую параметры этих ступеней, то легко заметить, чем две последние из перечисленных отличаются друг от друга. Так, если степень защиты – IPX7, расшифровка данного обозначения гласит, что устройство может на короткий срок без последствий попадать под воду, на глубину до одного метра.

К более высокой степени сохранности будут принадлежать приборы, которые продолжат свою работоспособность, оказавшись под водой в течение получаса и дольше, на глубине уже больше одного метра. Следует отметить, что в современном мире существует множество устройств, которым необходима степень защиты от воды IPX7, но из всех них мы рассмотрим только одно. Это телефоны, подходящие к этому стандарту.

Телефоны с повышенной защитой от влаги

Еще не так давно телефоны были основными гаджетами, имеющими обозначенную как IPX7 степень защиты. Чаще всего их использовали в местах, где соприкосновение с влагой было постоянным. Такие устройства стоили достаточно дорого. И одним из их достоинств была возможность продолжать работу даже после кратковременного попадания в воду на небольшую глубину.

Не секрет, что зачастую основной причиной продажи бывших в употреблении телефонов является то, что они уже оказывались в воде и начинают сбоить. Обычно их называют утопленниками, так как ремонту такие гаджеты не подлежат. Но в последнее время некоторые производители телефонов не только перешли на выпуск влагозащищенных телефонов, но и активно начали осваивать рынок смартфонов, имеющих код IPX7. Степень защиты подобного уровня особенно широко используется в аппаратах компаний «Моторола» и «Эппл».

Популярные статьи  Принцип работы дистанционной защиты в электрических сетях 110 кВ

Способы достижения повышенной защиты от влаги

Современные технологии находятся уже на том уровне, когда класс IPX7 (степень защиты телефона) достигается не в ущерб внешнему виду аппарата. Ведь еще не так давно телефон, защищенный по стандарту IP67, можно было легко определить по уникальному чехлу, сохраняющему гаджет. А современные смартфоны практически ничем не отличаются от своих собратьев, имеющих меньшую степень защиты. Кроме этого, компания «Эппл» объявила, что все модели часов, выпущенные ею, имеют степень защиты IP67. Поэтому любой владелец такого аппарата может даже безбоязненно принимать в них душ. Но, конечно, не все пользователи этой продукции решаются на такой эксперимент, так как стоимость таких умных часов превышает четыреста долларов.

Применение степени защиты IPX7 в других областях техники

Телефония – не единственная область, в которой применяется данный стандарт. Большая часть оборудования, имеющего данную степень защиты, применяется во флоте, независимо от того, гражданский он или военный. Также такими устройствами оснащены спасатели, работающие в экстремальных условиях. И конечно, в научных исследованиях без таких приборов не обойтись. Поэтому в дальнейшем технологи будут работать над тем, чтобы увеличить степень защиты различного оборудования.

IP для электрических устройств

Принятая во всем мире аббревиатура IP имеет несколько возможных вариантов расшифровки: International Protection Marking/международный защитный код, Internal Protection/внутренняя защита, Ingress Protection Rating/степень защиты от вмешательства.

Маркировка обозначает уровень защищенности технического устройства от попадания в него пыли, твердых предметов, воды.

Данные, которые характеризуют класс прибора, выясняются экспериментальным путем с применением специально разработанных методов проверки.

Класс защиты любого электрического устройства маркируется следующим образом: комбинация букв IP и две цифры

Для определения уровня IP применяется интернациональный стандарт ЕС60529, аналогом которого является ГОСТ 14254-96, а также усложненный немецкий вариант DIN 40050-9.

На территории России любое оборудование, монтаж которого осуществляется в помещениях, должно соответствовать ПЭУ – правилам устройства электроустановок, техническим условиям – ТУ, ГОСТу Р51330.20-99.

Согласно принятой российской и международной классификации, максимальный уровень защиты маркируется кодом IP68.

Это обозначение указывает на полную пыленепроницаемость устройства, которое способно также длительное время находиться в воде, испытывая значительное давление.

В удобной таблице сведены вместе значения двух букв, которые используются для обозначения степени защиты IP с расшифровкой всех приведенных показателей (+)

Наивысшая степень защищенности, предусмотренная системой DIN, маркируется как IP69-К; такие знаки наносятся на изделия, которые способны выдержать мойку горячей водой, проводимую при высоком давлении.

Можно встретить приборы, имеющие неопределенную степень защиты. В этом случае цифровое обозначение заменяется буквой «X», то есть маркировка будет выглядеть как «IPX0». За таким обозначением могут также следовать одна или две латинские буквы.

Розетки и светильники для ванной комнаты

В соответствии с нормами Госстандарта, выходит, что для ванных комнат нужно подбирать светильники, розетки и выключатели класса не менее IP44. Розетки этого класса оснащены автоматически закрывающимися створками. Такой же класс должны иметь и вилки. Так как пар и влага испаряются вверх, настенные светильники должны иметь класс IP65.

Сталкиваясь с выбором приобретения нового электроприбора возникает вопрос — какого класса защиты он должен быть? Для того, чтобы определить, какой электроприбор нужно установить в определенном помещении, нужно посмотреть буквенно-цифровой код и просто свериться с таблицей, представленной в этой статье.

Что такое степень пылевлагозащиты ip67?

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Расшифровка цифровой и буквенной маркировки SMD резисторов

Какие виды классов энергопотребления существуют

УЗИП — что это такое, описание и схемы подключения в частном доме

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Разберем на примерах

Степень защиты IP55 означает, что корпус или оболочка изделия — это может быть что угодно, силовой шкаф, пускатель, автомат, УЗО, выключатель и так далее — обеспечивает полную защиту от случайного касания внутренних узлов, находящихся под током, пальцем, отверткой или тонким щупом. При этом допускается незначительное проникновение внутрь пыли (корпус не герметичен), которое не должно вызывать перебои в рабте устройства. Оно также обладает надежной защитой от дождя. Это «уличный» класс исполнения изделий, но при этом окатывание водой, например, из ведра оно уже не выдержит.

Степень защиты класса IP44 — это «безопасное» исполнение изделий, рассчитанных на работу в помещении, но в условиях повышенной влажности. Этому классу должны соответствовать розетки, выключатели и другие элементы, располагаемые, например, в ванной комнате. Фактически они могут выглядеть как розетки с закрывающимися крышками и автоматическими «шторками» на контактах. Они не должны иметь защиту от пыли, но короткое замыкание от случайного попадания внутрь влаги исключено. Прикосновение к ним влажными пальцами также безопасно.

А что может предложить низкий класс защиты? Ознакомимся со степенью защиты класса IP20. Изделие такого класса защищает свое содержимое только от проникновения внутрь достаточно крупных объектов, диаметром около пальца. С конструктивной точки зрения это может быть, например, монтажная коробка. Она может иметь небольшие технические отверстия для инструментов — контактных щупов тестеров, отверток и так далее. Располагать ее можно только в помещении либо внутри другого электротехнического шкафа с высокой степенью защиты, поскольку даже сверху такое изделие не защищено от влаги.

Класc защиты IP

Класс защиты IP 00 – у данного устройства полностью отсутствует как-либо защита, от пыли и влаги. Можно сказать, что данное техническое средство не защищено.

Класс защиты IP 10 — защита от воды отсутствует, защита от частит больше 50 мм

Класс защиты IP 11 – защита от капель воды, падающих вертикально, защита от частиц больше 50 мм

Класс защиты IP 12 — защита от кабеля воды падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц больше 50 мм.

Класс защиты IP 20 это устройство, которое не защищено от попадания воды и попаданием частиц менее 12,5 мм. Можно сказать, что данное техническое устройство практически не защищено. Его можно использовать мало пыльном сухом помещении.

Класс защиты IP 21 – защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 22 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 23 — защита от дождя,  защита от частиц твердых тел больше 12,5 мм

Класс защиты IP 30 – защиты от воды нет, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 31— защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 32 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 33 — защита от дождя, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 34 — защита от водных брызг, защита от частиц твердых тел больше 2,5 мм

Класс защиты IP 40 — защиты от воды нет, защита от частиц твердых тел больше 1  мм

Класс защиты IP 41 — защита от капель воды, падающих вертикально, защита от частиц твердых тел больше 1 мм

Класс защиты IP 42 — защита от капель воды, падающих вертикально, но не больше, чем под углом 15 градусов, защита от частиц твердых тел больше 1 мм

Класс защиты IP 43 — защита от дождя, защита от частиц твердых тел больше 1 мм

Популярные статьи  Кабельный чулок

Класс защиты IP 44 — защита от водных брызг, защита от частиц твердых тел больше 1 мм

Класс защиты IP 50 — защита от водных отсутствует, защита от пыли частично

Класс защиты IP 54 — защита от водных брызг, защита от пыли частично

Класс защиты IP 55 — защита от водных брызг по давлением, защита от пыли частично

Класс защиты IP 60 — защита от водных нет по давлением, защита от пыли полностью.

Класс защиты IP 65 — защита от водных брызг по давлением, защита от пыли полностью.

Класс защиты IP 66 — защита от мощных струй воды, защита от пыли полностью.

Класс защиты IP 67 — защита от погружения в воду, защита от пыли полностью.

Класс защиты IP 68 — защита от затопления, глубина указывается отдельно, защита от пыли полностью.

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

  • IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
  • цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

  • полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
  • обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44. Оборудование может использоваться во влажных помещениях.
  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

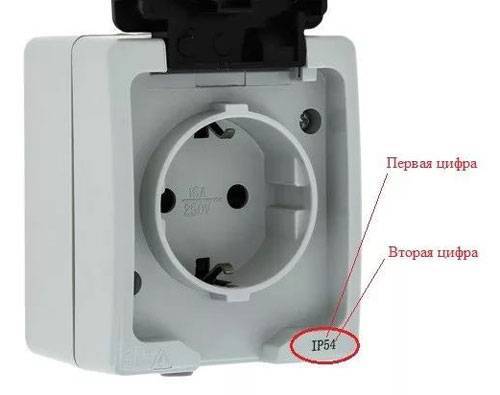

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Как расшифровать символы IP44, IP40

Символы IP44 часто встречаются на настольных светильниках, корпусах розеток, выключателях и прочих домашних приборах. Это базовая маркировка, которая по стандартам допускается к использованию в жилых помещениях. В кухню и ванную можно устанавливать розетки и выключатели, с минимальным стандартом — IP44. На балконах и прочих помещениях с доступом воздуха, необходимо устанавливать оборудование с IP45.

IP40 часто можно увидеть на электрической аппаратуре, которая располагается внутри помещений, полностью защищённых от проникновения влаги. А также с незначительными перепадами температуры, во избежание появления конденсата. Так как приборы с IP40 не имеют защиты от воды вообще. В противном случае рекомендуется применять электроприборы с пометкой IP44.

Чаще всего встречаются степени защиты IP20, IP44, IP54, IP65.

IP20 — Обычно в помещениях используется электротехническое оборудование со тепенью защиты IP20.

IP44 — Применяется в помещении с повышенной влажностью, например, в ванне, стоит устанавливать устройства со степенью защиты IP44.

IP54 — Распространенная степень защиты для электротехнических комплектующих.

IP55 — Чаще всего производители электротехнических шкафов и щитов указывают степень защиты IP55.

IP65, IP67, IP68 — Требования к оборудованию подверженному атмосферным воздействиям. Оборудование со степенью защиты IP68 допускается погружать в воду, глубина погружения указывается дополнительно.

Степень защиты IР IP х0 IP х1 IP х2 IP х3 IP х4 IP х5 IP х6 IP х7 IP х8 IP х9
Защита отсутствует Защита от вертикально падающих капель воды Защита от падающих под углом 15° от вертикали капель воды Защища от дoждя Защита от водных брызг Защита от водяных брызг под давлением Защища от мощных водяных струй Защита от попадания воды при погружении на определённую глубину и время Защита от затопления (глубина указывается дополнительно, в м.) Вода при чистке под паром / под высоким давлением
IP 0x Защита отсутствует IP00
IP 1x Защита от частиц > 50,0 мм IP10 IP11 IP12
IP 2x Защита от частиц > 12,5 мм IP20 IP21 IP22 IP23
IP 3x Защита от частиц > 2,5 мм IP30 IP31 IP32 IP33 IP34
IP 4x Защита от частиц > 1,0 мм IP40 IP41 IP42 IP43 IP44
IP 5x Защита от пыли частично IP50 IP54 IP55
IP 6x Защита от пыли полностью IP60 IP65 IP66 IP67 IP68 IP69K

Увеличение одного из показателей защиты, соответственно ведет к повышению другого (например, изделие, которое может быть временно погружено в воду, достаточно защищенно, чтобы полностью не пропускать пыль). Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Cуществование степени защиты, например, IP28 невозможно.

Буквы

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:

действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;

Популярные статьи  Степень защиты IP – ГОСТ

обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».
Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.

Буква
А тыльной стороной руки
В пальцем
С инструментом
D проволокой

Вспомогательная буква «H» предназначается для обозначения высоковольтного электрооборудования. Дополнительные буквы «M» и «S» указывают на то, что оборудование во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, с движущимися частями находится соответственно в состоянии движения или неподвижности.

Буква Значение
H Высоковольтная аппаратура
М Во время испытаний защиты от воды устройство движется
S Во время испытаний защиты от воды устройство неподвижно
W Защита от погодных условий

Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.

IP69K

Немецкий стандарт DIN 40050-9 расширил МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.

Степень защиты IP69K первоначально была разработана для транспортных средств и дорожной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).

Расшифровка степени защиты

В этом разделе рассматриваются классы IP, встречающиеся чаще всего:

  • IP20. Корпус прибора может защитить внутренние элементы только от вторжения предметов размером до 12 мм. Устройства применяются в сухих, чистых, отапливаемых помещениях: жилые и административные, и общественные здания, магазины, театры и пр.;
  • IP21 и IP22. Приборы с классом IP21 и IP22 защищены от проникновения конденсата — их устанавливают в неотапливаемых помещениях и на улице под навесом;
  • IP23 — снаружи помещения без навеса;
  • IP44. К этому относятся электроприборы, защищенные от случайного попадания капель воды и твердых предметов. Их можно устанавливать в санузлах, но в открытых пространствах такая степень защиты недостаточна;
  • IP54. Приборы для объектов с повышенной влажностью — саун, бассейнов, ванных комнат. Также их устанавливают под навесами. Корпус может пропустить вовнутрь небольшое количество пыли, но на работоспособности устройства это не отразится. Брызги жидкости, независимо от направления попадания на оболочку, так и останутся снаружи;
  • IP67. Приборы для судов (палубные) или, например, подсветки бассейна, но не предназначенные для постоянной работы под водой. Они сохранят работоспособность, если погружение в жидкость было кратковременным. Индекс «6» означает максимальную защиту от пыли;
  • IP68. Все время в воде могут находиться приборы класса IP68, например, подсветка фонтана;
  • IPX4. Брызгозащищенные приборы без уточнения уровня пылезащиты. Устанавливаются в незагрязненных помещениях с повышенной влажностью.

На некоторых приборах проставляют два индекса IP. Пример — розетка с крышкой: проставлено IP 24*44. Первое значение характеризует розетку с открытой крышкой, второе — с закрытой.

Нормы освещенности

Типы помещений

Освещенность по нормам (лк)

Российским (СНиП 23-05-95)

Международным (МКО)

Офисы общего назначения с использованием компьютеров

200-300

500

Офисы большой площади со свободной планировкой

400

750

Офисы с чертежными работами

500

1000

Конференц-залы

200

300

Лестницы, эскалаторы

50-100

150

Коридоры, холлы

50-75

100

Архивы

75

200

Магазины, супермаркеты, автосалоны, шоу-румы

500

Кладовые

50

100

Нормы освещенности различных помещений

Наименование зданий и помещений Освещенность рабочих поверхностей, лк Цилиндрическая освещенность, лк
При комбинированном освещении При одном общем освещении
Административные здания, проектные и научно-исследовательские организации
— Офисы и другие рабочие комнаты 400*/200** 300
— Проектные, конструкторские и чертежные бюро 600*/400** 500
— Читальные залы 400/200** 300 100
— Помещения с ПК, дисплейные залы 750/300** 400
— Конференц-залы, залы заседаний 200 75
— Лаборатории 750*/300** 300
Финансовые учреждения, организации кредитования и страхования
— Операционные залы, кассовые помещения 400*/200** 300
— Инкассаторная 300
Школы, средние и высшие учебные заведения
— Классные комнаты, аудитории, учебные кабинеты, лаборатории 500 (вертикальная на середине доски)
300 (горизонтальная на столах и партах)
— Кабинеты и комнаты преподавателей 200
— Спортзалы 200
— Рекреации 150
Детские дошкольные учреждения
— Приемные, раздевальные групповые комнаты, игральные комнаты, столовые 200
— Спальные комнаты 75
Санатории, дома отдыха
— Палаты и спальные комнаты 150
Зрелищные здания
— Зрительные залы для мероприятий республиканского значения 500*** 150
— Зрительные залы театров, концертные залы 300*** 100
— Зрительные залы клубов, фойе театров 200*** 75
— Выставочные залы 200*** 75
— Фойе кинотеатров, клубов 150 50
Магазины
Торговые залы:
— продовольственных магазинов 400 100
— магазинов одежды, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, ювелирных 700 100
— посудных, мебельных, спорттоваров   500 75
Примерочные кабины 300 (вертикальная на уровне 1,5 м от пола)
Гостиницы
— Бюро обслуживания 200
— Гостиные 150
— Номера 100
Вспомогательные здания и помещения
— Санитарно-бытовые помещения:
умывальные, уборные, курительные 75
душевые, гардеробные 50
— Вестибюли и гардеробные верхней одежды:
в школах, вузах, театрах, клубах, гостиницах и главных входах в крупные промышленные и общественные здания; 150
в прочих промышленных, вспомогательных и общественных зданиях 75
— Лестницы:
главные лестничные клетки общественных и производственных зданий; 100
лестницы жилых домов; 10
остальные лестницы 50
— Коридоры и проходы:
главные 75
поэтажные в жилых домах 20
остальные коридоры 50
Примечания:
* горизонтальная освещенность на уровне 0,8 м от пола при совместном действии общего и местного освещения;
** то же, но только от общего освещения;
*** при использовании ламп накаливания уровень нормируемый

Освещенность создаваемая естественными и искусственными источниками освещения

Свет-звезд

0,00005лк

Солнечный свет днем

32000-100000лк

Лунный свет

1лк

Свет экранов (Телевизионные студии)

1000лк

Что такое степень защиты IP

Значительная часть электрооборудования и некоторые другие работающие от электричества устройства имеют корпус, который защищает от проникновения твердых предметов/пыли и воды/влаги. Степень этой защиты проверяется во время испытаний, результаты отображаются в виде двух цифр, которые следуют за латинскими буквами IP.

Следующие за буквами IP цифры отображают степень защищенности. Первая цифра показывает, насколько корпус предохраняет «внутренности» от попадания пыли или других крупных предметов. Вторая — степень защищенности от попадания влаги (струй воды, брызг и капель).

Степень защиты IP - расшифровка, примеры оборудования

Общая форма записи класса защиты электрооборудования

В некоторых случаях данная формула дополняется двумя латинскими буквами, которые описывают вспомогательные характеристики. Эта часть не является обязательной и появляется только в определенных ситуациях.

Степень защиты IP важна при выборе электроприборов (светильников, обогревателей и т.д.) и электроустановочных изделий (розеток, выключателей), которые будут эксплуатироваться в условиях повышенной влажности (ванные комнаты, бани, сауны, бассейны и т.д.) и/или в местах с большим количеством пыли (установка на улице, в гараже, в цеху и т.д.).

Это интересно: Почему в ванной бьет током?

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
