Универсальное зарядное устройство

Содержание

Виды устройств

Существуют самоделки и профессиональные интеллектуальные зарядные устройства. Последние подходят для всех типов аккумуляторов батарейного типа. Ну а самодельные приборы характеризуются в зависимости от заложенной комплектации.

Универсальное зарядное устройство

Заряжаются в фабричных изделиях (Robiton, Сamelion) батарейки типа АА, ААА, С, Д и Крона. Вы можете полностью восполнить емкость разряженного элемента питания, либо же периодически подзаряжать его.

Приборы можно условно разделить на два типа:

  1. Простые. Обладают только функцией зарядки, причем вы не знаете, сколько по времени займет восполнение емкости. По стоимости они гораздо дешевле. Если у вас не так много аккумуляторов и заряжаете вы их редко, такие устройства для вас вполне приемлемы.
  2. Многофункциональные. Многие приборы обладают индикатором, который показывает степень заполненности батареи, уровень заряда. Мощность можно регулировать, а различные конфигурации позволяют использовать их и для дисковых батареек, и для пальчиковых.

Универсальное зарядное устройство

Зарядное устройство для всех видов элементов питания получило широкое распространение. Существуют даже модели на солнечных батареях. Приобрести самодельные дешевые устройства можно на рынке или с рук мастеров. Но, в любом случае, стоит отдавать предпочтения профессиональным приборам, ведь только так вам предоставляют гарантию.

Трансформаторные ЗУ

Переходим к обзору лучших автомобильных ЗУ, в которых используются трансформаторы.

Название Страна-производитель Выходное напряжение (В) Максимальный зарядный ток (А) Максимальная емкость аккумулятора (А/h) Совместимые типы аккумуляторов Количество ступеней зарядки Режимы зарядки Индикация Класс пылевлагозащиты Где купить
DECA CLASS 16A Италия 12/24 16,0 200,0 WET, AGM, GEL 2 Ручная настройка Амперметр IP 21
WEIDERKRAFT WDK Start620 Германия 12/24 90,0 1000,0 Свинцово-кислотные аккумуляторы всех типов 3 Нормальный, быстрый, пуск Амперметр IP 21 Я.Маркет
FORTE CB 15FP Китай 12/24 7,0 135,0 Свинцово-кислотные аккумуляторы всех типов 2 Максимальный, минимальный Амперметр IP23
GARWIN CHARGE GE CB220 Германия 12/24 27,0 450,0 Свинцово-кислотные аккумуляторы всех типов 2 Нормальный, ускоренный Амперметр IP 21

DECA CLASS 16A

Универсальное зарядное устройство

Используется для зарядки необслуживаемых аккумуляторов и свинцовых батарей с гелиевым электролитом. Присутствует защита от КЗ в выходной цепи, перегрузки, неправильной полярности. Если ваш автомобиль не запускается неделями и даже месяцами, например, при вахтовом режиме работы, выбирайте Deca CLASS, так как он способен все это время поддерживать АКБ в рабочем состоянии.

WEIDERKRAFT WDK Start620

Универсальное зарядное устройство
WEIDERKRAFT WDK Start620

Помимо зарядки аккумуляторов, это устройство используется для запуска любых автомобилей легкового класса, легких грузовиков, микроавтобусов, мотоциклов. Используется везде, где работают свинцово-кислотные аккумуляторы. WEIDERKRAFT WDK защищен от несоблюдения полярности при подключении, перезарядке. Это пуско-зарядное устройство.

FORTE CB 15FP

Универсальное зарядное устройство

FORTE CB 15FP подключается к любой бытовой сети. Продлению срока службы аккумулятора способствует наличие защиты от перезаряда, а зарядного устройства – защита от переполюсовки (неправильного подключения щупов к АКБ). От перегрузок защищают плавкие предохранители. Класс изоляции допускает нагрев изоляционных материалов до 180°С. Для хранения устройства не надо много места, так как у него небольшие размеры.

GARWIN CHARGE GE CB220

Универсальное зарядное устройство
GARWIN CHARGE GE CB220

Зарядное устройство для профессионалов позволяет заряжать аккумуляторы в ускоренном режиме, выдавая ток в 27 А. Но применяется он только к полностью разряженным батареям. При этом постоянно контролируется температура для недопущения перегрева. Хорошо переносит механическое воздействие и низкие температуры (до -40°С).

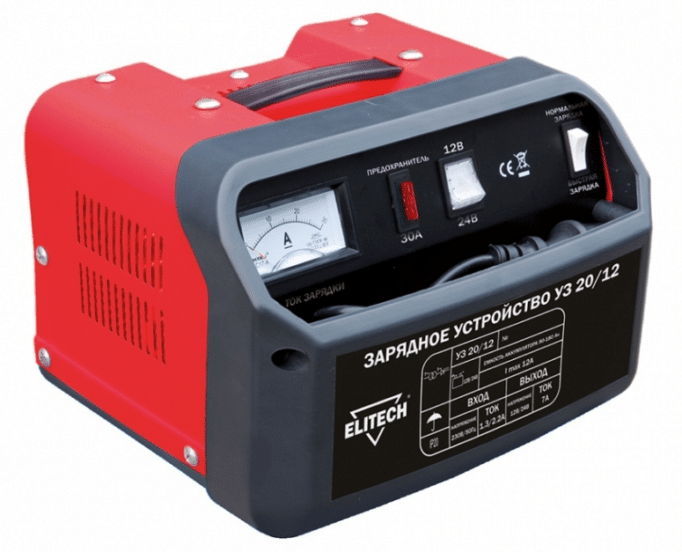

ELITECH УЗ 20/12

Универсальное зарядное устройство
ELITECH УЗ 20/12

Для изготовления корпуса использован металл, что гарантирует полную сохранность внутреннего содержимого. Зарядка выполняется в стандартном и быстром режиме. Для укладки кабеля имеется специальный карман, а для транспортировки — удобная ручка.

Инструкция по использованию Лягушки

Эффективное использование зарядного устройства зависит от того, насколько хорошо его обладатель знает из чего она состоит и как ей пользоваться. Индикаторы на лягушке также имеют разные значения:

  • При правильном подключении зарядки появляются буквы ТЕ. После соединения с аккумулятором должно высветится CON. При наличии двух надписей можете не сомневаться, что вы все сделали правильно.
  • После того, как аккумулятор зарядится на индикаторе должны появиться PW. До этого момента можно наблюдать СН, а после окончания процесса засветится FULL.
  • При неправильном подключении может загореться СО, которое укажет на смену полярности или ошибке с плюсом и минусом.
  • После того, как обозначения индикатора перестанут для вас быть загадкой можно переходить непосредственно к зарядке батареи.

Как заряжать аккумулятор лягушкой

Чтобы узнать, как работает лягушка для зарядки аккумуляторов, достаточно подключить батарейку контактами к специальным усикам

Это не так уж и сложно, но при этом обращайте внимание на возникающие проблемы:

  • Если не загорается ни один индикатор, то нажмите CO. Скорее всего контакты подключены неправильно. Это происходит в случаях, когда в зарядном присутствует вместо двух клемм четыре, а требуется всего две. Если после этого ничего не изменилось, то сломалась батарея или лягушка;
  • Если после подключения батареи к лягушке загорается сразу FULL, то стоит заменить батарею, т.к. она не работает;
  • Если при подключении батареи высвечивается одновременно PW и FULL, то, скорее всего, отсутствует соединение;
  • Если вы долго не пользовались батареей и она полностью разрядилась, то стоит подключить ее к лягушке и подождать 10 минут, т.к. в данном случае зарядка сразу не начнется;
  • Если зарядка батареи занимает всего 10 минут или меньше, то она пришла в негодность и требует замены.

О том как правильно заряжать литий-ионные аккумуляторы читайте здесь.

Инструкция по использованию Лягушки

Эффективное использование зарядного устройства зависит от того, насколько хорошо его обладатель знает из чего она состоит и как ей пользоваться. Индикаторы на лягушке также имеют разные значения:

  • При правильном подключении зарядки появляются буквы ТЕ. После соединения с аккумулятором должно высветится CON. При наличии двух надписей можете не сомневаться, что вы все сделали правильно.
  • После того, как аккумулятор зарядится на индикаторе должны появиться PW. До этого момента можно наблюдать СН, а после окончания процесса засветится FULL.
  • При неправильном подключении может загореться СО, которое укажет на смену полярности или ошибке с плюсом и минусом.
  • После того, как обозначения индикатора перестанут для вас быть загадкой можно переходить непосредственно к зарядке батареи.

Как заряжать аккумулятор лягушкой

Чтобы узнать, как работает лягушка для зарядки аккумуляторов, достаточно подключить батарейку контактами к специальным усикам

Это не так уж и сложно, но при этом обращайте внимание на возникающие проблемы:

  • Если не загорается ни один индикатор, то нажмите CO. Скорее всего контакты подключены неправильно. Это происходит в случаях, когда в зарядном присутствует вместо двух клемм четыре, а требуется всего две. Если после этого ничего не изменилось, то сломалась батарея или лягушка;
  • Если после подключения батареи к лягушке загорается сразу FULL, то стоит заменить батарею, т.к. она не работает;
  • Если при подключении батареи высвечивается одновременно PW и FULL, то, скорее всего, отсутствует соединение;
  • Если вы долго не пользовались батареей и она полностью разрядилась, то стоит подключить ее к лягушке и подождать 10 минут, т.к. в данном случае зарядка сразу не начнется;
  • Если зарядка батареи занимает всего 10 минут или меньше, то она пришла в негодность и требует замены.
Популярные статьи  Капитальный ремонт электрооборудования распределительных устройств подстанций

О том как правильно заряжать литий-ионные аккумуляторы читайте здесь.

Принцип работы зарядного устройства

Для того чтобы правильно обращаться с техникой, необходимо условно представлять, как она функционирует. Отметим, что простые и универсальные ЗУ работают по-разному. Стандартные модели восстанавливают емкость аккумулятора благодаря подаче постоянного тока номинального напряжения.

Многофункциональные приборы оснащены слотами для батарей разных габаритов. Следовательно, предусмотрена возможность производить пополнение емкости батарей с различной интенсивностью. Универсальные агрегаты автоматически регулируют процесс зарядки. Они зачастую работают в трех (или более) режимах зарядки:

  1. Быстрая. Осуществляется подача большого тока.
  2. Предварительная. Используется при полной разрядке.
  3. Капельная. Ток подается постепенно, порционно, что защищает от перегрева.

Конструкция зарядного устройства состоит из перечисленных далее составных элементов:

  1. Преобразователь напряжения.
  2. Выпрямитель.
  3. Стабилизатор напряжения.
  4. Устройство контроля процесса (если требуется).
  5. Индикаторы (иногда).

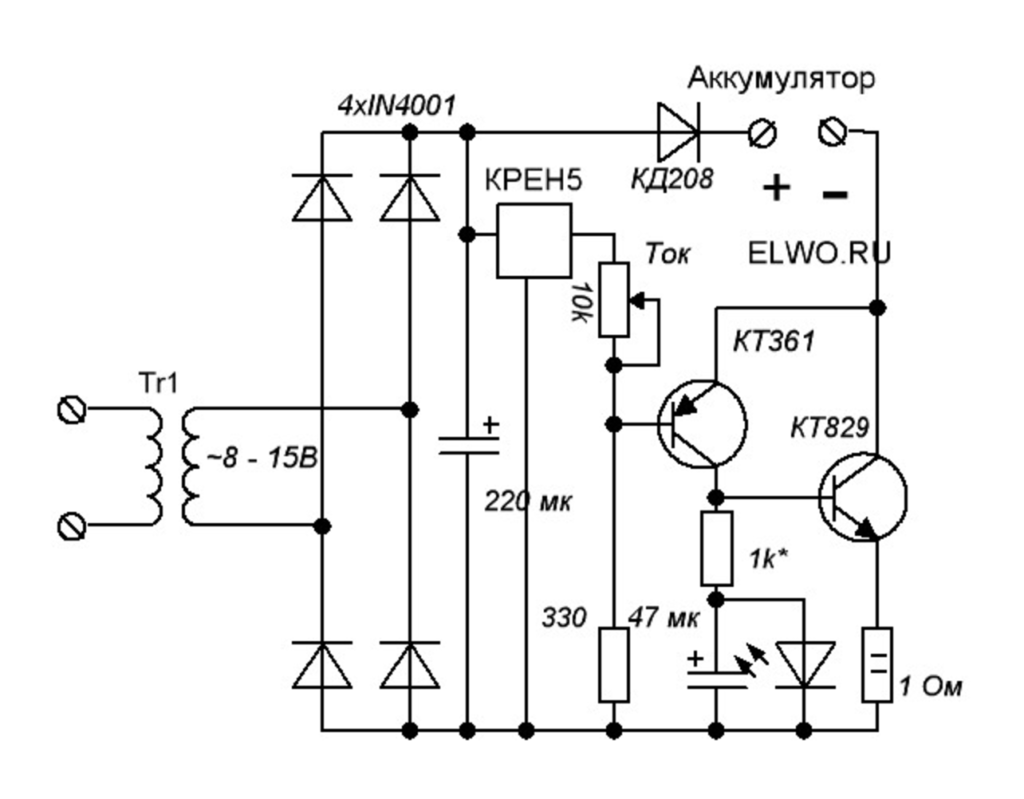

С помощью схемы можно изобразить так:

Универсальное зарядное устройство

Виды зарядных устройств для зарядки аккумуляторов

Универсальное зарядное устройство

По конструкции и применяемому оборудованию, зарядные устройства делятся на два вида: трансформаторные и инверторные. Разберемся подробнее в этих технологиях.

Трансформаторные

Этот тип зарядных устройств (ЗУ) считается устаревшим. В основе принципа их работы лежит трансформатор, который через диодный выпрямительный мост подает стабильный ток напряжением 12В. Такие зарядники приходится контролировать вручную, постоянно наблюдая за процессом восполнения емкости. Также среди минусов выделяется громоздкость и приличный вес.

К положительным сторонам относится надежность оборудования – у многих автовладельцев, подобные модели сохранились еще с советских времен и до сих пор продолжают исправно функционировать.

Универсальное зарядное устройство

Импульсные

Главное отличие импульсного ЗУ заключается в подаче тока импульсами, а не постоянным напряжением. В основе конструкции лежит плата или микропроцессор, которые контролируют процесс восполнения емкости: на старте подается более высокий ток, по мере зарядки снижается. Также такие устройства способны заряжать глубоко разряженные аккумуляторы сверхнизким током, чего не получится сделать трансформаторным зарядником.

Импульсные ЗУ отличаются малыми габаритами и небольшим весом. С каждым годом их качество улучшается, поэтому по надежности они не уступают устаревшему типу оборудования.

При выборе зарядного устройства для аккумулятора, предпочтение следует отдать импульсной разновидности.

Универсальное зарядное устройство

Вопрос-ответ

Грозит ли такая опасность новым аккумуляторам GEL или AGM?

Хотя они и не содержат электролит в жидкой вазе, газы всё равно выделяются. Поскольку горловин с крышками нет, это может привести к критическому вздутию корпуса.

До каких значений напряжение производить зарядку?

Обычно это показатель от 14,4 до 15 В. Всё, что выше, приводит к закипанию электролита.

Какова техника безопасности при заряде АКБ?

Если превысить ток на клеммах, когда батарея уже почти заряжен, может начаться кипение – процесс выделения водорода и кислорода, составляющих гремучей смеси. Поэтому в процессе необходимо хорошо проветривать помещение, где идёт зарядка, не допускать искр.

Автовладелец, берегущий свой автомобиль, обязательно должен иметь зарядное устройство для АКБ, а каким оно будет — зависит от личных предпочтений и условий эксплуатации.

Можно ли сделать зарядное устройство для батареек и аккумуляторов своими руками

Зарядное для различных батареек умельцы могут сделать из подручных средств. В ход идут детские игрушки, зарядки от мобильников и стационарных телефонов, платы и много другое. Схемы и видео уроки можно посмотреть в интернете. Для изготовления устройства вам понадобится паяльник, набор отверток, исходные запчасти, вольтметр, небольшой нож (для зачистки проводов).

Самодельное зарядное устройство при грамотном подходе может заменить приборы фирм и Robiton, и Сamelion. Но если вы никогда не сталкивались с техникой и электрооборудованием, то лучше не экспериментировать, а купить готовое фабричное устройство с гарантией качества.

Критерии выбора

Задавшись вопросом, как правильно выбрать универсальный прибор данного вида, учитывают такие его характеристики, как:

  • Тип – для гаджетов со встроенными батареями применяют переносные портативные зарядки «power bank». Для мобильных телефонов, имеющих съемные батареи и старые разъемы подключения зарядок, используют универсальное зарядное устройство типа лягушка.
  • Ёмкость – если планируется заряжать аккумулятор телефона, смартфона и плеера, используют портативную зарядку емкостью от 2000 до 6000 mAh, для планшетов и ноутбуков применяют переносные внешние аккумуляторы емкостью 8000-10 000 mAh.
  • Вес – наиболее удобны небольшие портативные и сетевые устройства весом не более 500 гр.
  • Стоимость – для небольшого количества гаджетов будет вполне достаточно прибора стоимостью от 1500 до 2 000 рублей. При покупке для зарядки аккумуляторов «лягушки» предпочтение отдают простым моделям стоимостью не более 500 рублей

Также наиболее предпочтительна универсальная зарядка для аккумуляторов мобильных телефонов и других гаджетов, имеющая встроенные солнечные батареи.

Универсальное зарядное устройство

Как ухаживать за зарядными устройствами

Лучшие производители создают технику высокого уровня качества и безопасности, однако для обеспечения стабильной работы нужно соблюдать меры предосторожности:

Не допускать падения и механических повреждений.
Избегать попадания влаги на поверхность.
Не допускать резких перепадов температур.
Осторожно обращаться со штекером во избежание поломок.
При транспортировке следует избегать соприкосновений с острыми и колющими предметами.

Техника отключается от сети при достижении полного заряда аккумулятора. Бережное обращение с электронным прибором позволит избежать трудностей и поможет поддерживать рабочее состояние.

Особенности функционирования

Исполнений подобных устройств сегодня довольно много и каждое создано для работы с определенной группой батарей, аккумуляторов: для питания ноутбуков или мелкогабаритной техники, включая мобильные телефоны, а также крупногабаритные АКБ. Например, существует универсальное зарядное устройство для тяговых и стартерных аккумуляторов, оно совместимо с абсолютно любыми видами батарей, отличающихся по химическому составу (кислотные, щелочные, литиевые и прочие).

Смотрим видео, универсальное ЗУ для работы с группой АКБ:

Когда говорится о том, что устройство универсальное, следует обязательно уточнить, с какой группой АКБ работает такая зарядка. Например, если речь идет о варианте, предназначенном для питания батарей ноутбуков, то в этом случае в комплекте можно найти широкий выбор специальных разъемов для подключения. Такие приборы не являются сертифицированными и предлагаются обычно по заметно меньшей цене, чем фирменный товар.

Вне зависимости от исполнения зарядного устройства необходимо, чтобы ток заряда составлял 0,1 от емкости аккумуляторной батареи. Единого значения этого параметра нет, потому что в каждом случае требуется подавать ток заряда определенной величины, а это обусловлено разницей в вольтаже батарей. Некоторые универсальные приборы способны самостоятельно распределять ток заряда в зависимости от того, какой тип АКБ подключен и сколько всего единиц планируется питать одновременно. А в других случаях есть возможность устанавливать требуемое значение тока заряда.

Смотрим видео, о популярном ЗУ «Лягушка»:

https://youtube.com/watch?v=zXgsU40bhfQ

Существуют и более простые приспособления, которые носят название – универсальное зарядное устройство для аккумуляторов лягушка. Прибор называется так из-за внешнего сходства (конструкцией предусмотрена своего рода прищепка, с помощью которой крепится АКБ).

Универсальное зарядное устройствоЗУ типа «Лягушка»

Особенность данного вида аппаратов – ограничение по типу батарей (только литиевые, которые обычно применяются в телефонах и некоторой мелкогабаритной технике). Такое зарядное устройство питается от сети 220В.

Чтобы подключить этот прибор, достаточно подсоединить его к источнику питания, а с другой стороны посредством своеобразной прищепки закрепить АКБ, для чего предусмотрены два подвижных «усика». Такая конструкция создана с целью обеспечения возможности подключать аккумуляторы с разным количеством контактных площадок (от 2 до 4). Каждый из «усиков» подключается к «+» и «-» АКБ. Также предусмотрена световая индикация, позволяющая контролировать процесс заряда батареи.

Популярные статьи  Диоды Шоттки - устройство, виды, характеристики и использование

Лучшие зарядные устройства

В этом разделе сможете изучить лучшие зарядные устройства для автомобильного аккумулятора. Модели простые и по доступным расценкам.

Зарядное устройство Вымпел 55 2012

Это оборудование для подзарядки аккумуляторов с напряжением в 6 и 12 В. По габаритам ЗУ компактное. Прост в использовании.Нет сложного технического обслуживания.

Агрегат оборудован специальным ЖК экраном с подсветкой для управления нужными опциями. Есть возможность задавать период активации и деактивации устройства по таймеру.

Зарядка имеет крепкий корпус, который надежно защищает внутренние элементы от повреждения.

Плюсы устройства:

  1. Пара настраиваемых режимов – импульсный и постоянный.
  2. Контроль уровня заряда аккумулятора.
  3. Запоминание алгоритмов подпитывания.
  4. Разброс настройки выходного тока от 0.5 до 15 А.
  5. Можно использовать как блок питания.
  6. Применяется для облегчения активации мотора.
  7. Предусмотрен кармана для кабелей.
  8. Можно «оживлять» полностью разряженный аккумулятор.

Минусы устройства:

  1. Не лучшее качество проводов.
  2. Отсутствие крышки кармана для хранения проводов.
  3. Ремонт только у производителя в Санкт-Петербурге.
  4. Отсутствие подробной инструкции.

Зарядное инверторное устройство Калибр ЗУИ-4 00000062546

Агрегат применяется для подзарядки свинцово-кислотных и гелиевых АКБ с напряжением 6 и 12 В. Такие аккумуляторы обычно устанавливаются на транспортных средствах с дизельным и бензиновым ДВС.

Оборудование оснащено микропроцессором, который обеспечивает автономную работу. Среди функций есть считывание остаточного напряжения и определение используемого аккумулятора.

Наличие одной клавиши позволяет выбирать режимы и управлять агрегатом в целом. На цифровом экране высвечиваются сведения об уровне заряда.

Для восполнения заряда АКБ на 12 В есть 3 режима:

  1. Медленный с напряжением 14.4 В.
  2. Быстрый с напряжением 14.4 В.
  3. Зимний режим с напряжением 14.7 В.

Для аккумуляторов на 6 В максимальное напряжение равно 7.3 В.

Плюсы устройства:

  1. Степень защиты – IP65.
  2. Режим подзарядки «Зимний».
  3. Можно использовать для бензиновых и дизельных ДВС.
  4. Инверторное преобразование напряжения и тока.

Минусы устройства:

  1. Нет автоматического выключение после полной зарядки.
  2. Низкое качество «крокодилов».
  3. Не указывается ток заряда.

Зарядное устройство DAEWOO DW 500

Сильная сторона ЗУ в том, что оно может исправно функционировать в температурном диапазоне от -20 °C до +50 °C. Есть 5 уровней восполнения заряда. Следить за всем процессом можно на LED экране. Прежде чем заряжать АКБ выполняется тестирование.

Плюсы устройства:

  1. Восполнение заряда в широком диапазоне температур.
  2. 5 уровней зарядки.
  3. Степень защиты – IP65.
  4. Большой срок службы, как утверждают производители.

Минусы устройства:

  1. Мало информации в инструкции, которая поможет разобраться в функционале ЗУ
  2. Не может оживить «мертвую» батарею
  3. Индикатор заряда отображается только при 100% заряде.

Для подзарядки свинцово-кислотных аккумуляторов на 6 и 12 В применяется электронное ЗУ. Агрегат имеет индикатор, который позволяет отслеживать уровень заряда.

Устройство оборудовано усиленными изолированными зажимами для подсоединения к АКБ.

Плюсы устройства:

  1. Легкое и понятное управление.
  2. Индикатор уровня зарядки.
  3. ЖК-экран с подсветкой.
  4. Присутствует режим подзарядки «Зимний».

Минусы устройства:

  1. Уровень электролита не поднимается до 1.27 – 1.29, несмотря на наличие режима «Зимний».

Импульсное зарядное устройство PATRIOT BCI-10M 650303415

Агрегат импульсного типа. Модель легка в управлении. Среди главных преимуществ – возможность восстановления батареи, контроль напряжения. Для предотвращения перегрева внутренних элементов ЗУ оборудовано вентилятором.Удобство в переноске создается за счет небольшой массы и эргономичной рукояти.

На панели управления находится визуальный амперметр, который позволяет контролировать силу тока.

Плюсы устройства:

  1. Возможность контроля силы тока.
  2. Можно следить за напряжением.
  3. Электронное управление возможно прямо с транспортного средства.
  4. Может поддерживать состояние аккумулятора при долгом хранении.
  5. Легкость в эксплуатации.

Минусы устройства:

  1. Вентилятор работает громко.
  2. Доверять полностью показателям амперметра не следует, много расхождений.
  3. При зарядке АКБ на 55 Ач и силе тока в 5 А слышится страшный треск.

Нужно ли владельцу автомобиля З/У и зачем?

Многие автолюбители годами «катаются», не подключая аккумулятор к зарядному устройству. За этим стоит практика регулярной замены батареи на новую между тем, даже прямые инструкции к автомобилям предписывают проводить периодическую подзарядку аккумулятора. Это продлевает срок работы устройства, является профилактикой ухудшения характеристик.

На все автомобили (за исключением гибридных, электрических и экспериментальных) устанавливаются свинцово-кислотные батареи. Сегодня есть разные технологии, которые усовершенствуют классическую схему, однако все они требуют подзарядки.

Характер эксплуатации автомобиля также влияет на режим подключения АКБ к зарядному устройству:

  1. При хранении аккумуляторов зарядка должна производиться до 100% 1 раз в год (2 раза в год в холодных условиях).
  2. При использовании заряжать АКБ желательно каждые 2 – 3 месяца.

Когда аккумулятор установлен на своём штатном месте в авто, у него сильная отдача в момент пуска двигателя (раскрутка стартера и маховика коленвала). После этого следует зарядка от генератора.

Однако в автомобиле есть и другие потребители тока – они отбирают часть мощности, и аккумулятор не всегда успевает зарядиться на величину, равную отдаче. Это приводит к постоянному недозаряду, который очень вреден для свинцово-кислотного источника питания.

Мнение эксперта
Торсунов Павел Максимович

Наиболее уязвимы те батареи, которые работают в режиме «старт-стоп». Это значит, что после включения двигателя владелец перемещается на автомобиле на небольшое расстояние (например, на работу), где паркуется на весь день и в лучшем случае повторяет поездку вечером в обратном порядке. То есть максимальный разряд при включении зажигания есть, а вот зарядка от генератора минимальна.

Законы химии и физики неумолимы: автомобильные аккумуляторы на свинцовых электродах и серной кислоте в качестве электролита не могут долго храниться в разряженном состоянии. И если со старыми сурьмяными моделями ещё можно было сделать, пусть и в домашних условиях, то современные необслуживаемые батареи с загущенным электролитом или пропитанным серной кислотой стекловолокном просто «умрут» без вовремя проведённой зарядки.

Принцип выбора зарядных устройств

Во время покупки зарядного устройства необходимо обращать внимание на следующие принципы, которые обеспечат качественную работу прибора:

Необходимо сразу определится с соответствием самого устройства и размера батареек подходящих именно под него. Лучшим вариантом окажется выбор одинаковой фирмы производителя, как на батарейках, так и на самом устройстве. В дальнейшем это обеспечит длительный срок службы прибора и источника энергии.
Стоит выбрать устройство с большим количеством заряжающих слотов, так как в дальнейшем это сэкономит массу времени.
Нужно обратить на способ подключения к общей сети. Дело в том, что устройства бывают со шнуром и с вилкой встроенной в сам корпус прибора. Предпочтение лучше отдать первому варианту, так как устройства со встроенной вилкой выпадают из розетки и часто ломаются.
Лучше купить устройство с автоматической функцией отключения при полном уровне заряда

В дальнейшем это обеспечит долгий срок эксплуатации.
Также нужно смотреть на уровень мощности в устройстве, так как большая мощность обеспечит более быструю зарядку.
В последнюю очередь можно обратить внимание на устройства, которые оснащены дисплеем и дополнительными датчиками слежения заряда. Само собой, благодаря такой функции можно видеть уровень заряда батареи

Дополнительно ко всему, эта функция может следить за работой прибора и оповещать при каких-либо поломках.
Естественно стоит понимать, что таким широким арсеналом функций зарядное устройство будет иметь внушительную стоимость.

Как пользоваться зарядными устройствами

Подойдут следующие аккумуляторы:

  1. Никель-кадмиевый.
  2. Никель-металлогидридный.
  3. Литий-ионный.

Как зарядить батарейки зарядным устройством:

  1. Аккумуляторы вставляются в соответствующие слоты.
  2. Перед подключением к сети нужно убедиться, что нет повреждений.
  3. Далее прибор вставляется в розетку.
  4. Загорается индикатор, показывающий уровень заряда.
  5. При достижении максимума индикатор меняется (инструкция от производителя содержит подробности).
  6. После этого необходимо отключить прибор от сети и вытащить батарейки.
Популярные статьи  Индукционный регулятор напряжения - устройство, схемы, применение

Также стоит добавить информацию о том, как зарядить батарейку без зарядного устройства:

  1. С помощью блока питания. Аккумуляторы подключаются к выводам блока питания.
  2. С помощью нагревания. Опасный и сложный способ, который подразумевает температурное воздействие.
  3. Уменьшение объема. Внешняя оболочка сжимается. Велик риск повреждения аккумулятора.
  4. Кипячение. Источник питания подвергается кипячению в солевом растворе.
  5. Заправка. Внутрь внедряются химические вещества. Используется уксус или соляная кислота.

Дополнительные возможности зарядных устройств.

Помимо подзарядки батареек, восполняющие энергию устройства способны выполнять следующие функции:

  • Функция разряда батареек. Помимо возможности зарядки, данные устройства могут разряжать аккумулятор. Подобная функция нужна в том случае, если заряженные батарейки не планируется использовать в течение длительного срока.
  • Функция подпитки батареек. Данная функция полезна тогда, когда используемые аккумуляторные батарейки стоит слегка подзарядит, и необязательно уровень заряда должен быть на низшем уровне. По сути, подзарядка добавляет на уже имеющийся уровень заряда ещё один слой, однако такой способ может намного быстрей вывести аккумулятор из срока эксплуатации. Самое интересное состоит в том, что в случае с подпиткой также падает время работы батарейки. Если при полноценном заряде аккумулятор способен работать около суток, то в случае с подзарядкой работы хватит всего на несколько часов.
  • Функция предзарядки батареек. Благодаря такой возможности можно восстанавливать рабочее состояние у полностью разряженных батареек без оказания нежелательных последствий.
  • Функция капельной зарядки. В этом случае электричество поступает в аккумулятор равномерным слоем и не влияет на отключение в случае полного уровня заряда.
  • Функция быстрой зарядки. Данная функция характеризуется быстрой подачей электричества, плавно переходящей в запасной отсек.

Экстренный подзаряд: как заряжать аккумулятор, если нет зарядного устройства

На помощь придет сварочный инвертор или блок питания для ноутбука. Способы нестандартные, а потому требуют комментариев.

Сварочный инвертор

Если он с функцией ПЗУ для автомобильных батарей – вопросов нет. Считайте, что перед вами классический «полуавтомат» с ручными регулировками. Поставьте ток на требуемую величину и понизьте выходное напряжение трансформатора до 12 В с помощью переключателя.

Если зарядку батарей на 12В инвертор не поддерживает, можно осторожно прикурить. Конечно же не машину – у агрегата 40-60 В и до 20А на выходе, поэтому электронике не выжить

Аккумулятор же погонять в течение 5-10 минут можно. Этого хватит, чтобы пустить мотор. Отсоедините клеммы, установите ток на ноль, подключите зажимы к АКБ и установите ампераж на 10% от емкости последней.

Зарядник для ноутбука

Взглянем на характеристики блока питания, скажем, от лэптопа Lenovo:

  • Вход: переменный ток 100-240 В и 1,8 А.
  • Выход: постоянный ток 20 В и 2,25 А.

Выходные характеристики подобны автомобильному зарядному устройству. Казалось бы, можно напрямую соединить и делов-то. Но, у литий-ионных аккумуляторов сопротивление значительно выше, нежели у свинцово-кислотных. Напрямую подключать нельзя – блок питания сгорит. Требуется дополнительный резистор, например, лампа из фары. Схема собирается следующим образом:

  • Плюс ЗУ – через лампу на положительный полюс.
  • Минус – на отрицательный вывод.

Чем мощнее лампочка, тем больше ток зарядки. Хорошо подходит осветитель на 12В мощностью 90 Вт. С такой лампой аккумулятор с 10,8 В поднимается до 12 В за 6 часов. Через 10 часов электролит уже бурлит. Зарядка получается быстрой, АКБ сильно греется, поэтому применять только в экстренных случаях.

Тип аккумуляторов

На данный момент существует несколько видов батареек:

  • Первичный тип. Самые обыкновенные батарейки, которые можно приобрести в любом магазине за копейки. Такой источник энергии имеет определенный уровень заряда, расходуемого за определенное время.
  • Вторичный тип. К этому типу можно отнести как раз те батарейки, которые в случае истощения можно с лёгкостью заряжать. Как правило, для этого используются специальные устройства, о которых и пойдет речь в этой статье.

Стоит взять во внимание тот факт, что такие батарейки значительно дороже обычных и скорей всего будут иметь меньший уровень заряда, однако это компенсируется возможностью подзарядки. Плюс такого источника энергии в том, что они имеют длительный срок службы

Далее стоит отметить, что батарейки бывают разных габаритов — это зависит от необходимости использования в различных приборах. Батарейки бывают:

  • АА класса — это обычные пальчиковые батарейки, которые часто применяются в фотоаппаратах, игрушках, часах и т.д.;
  • ААА класса — мизинчиковые батарейки, используемые в пультах для телевизора, в плеере, в тех же игрушках и прочих подобных устройствах. Естественно заряд энергии у них меньше;
  • 9 В — более серьезные батарейки, которые представляют собой аккумулятор, соединённый из двух или более узлов.

Можно ли сделать зарядное устройство для батареек и аккумуляторов своими руками

Зарядное для различных батареек умельцы могут сделать из подручных средств. В ход идут детские игрушки, зарядки от мобильников и стационарных телефонов, платы и много другое. Схемы и видео уроки можно посмотреть в интернете. Для изготовления устройства вам понадобится паяльник, набор отверток, исходные запчасти, вольтметр, небольшой нож (для зачистки проводов).

Самодельное зарядное устройство при грамотном подходе может заменить приборы фирм и Robiton, и Сamelion. Но если вы никогда не сталкивались с техникой и электрооборудованием, то лучше не экспериментировать, а купить готовое фабричное устройство с гарантией качества.

Непростой выбор

Выше была приведена лишь малая часть моделей и производителей зарядных устройств из тех, что присутствуют на рынке. На самом деле моделей ЗУ гораздо больше и неискушённый покупатель в них легко потеряется. Если отбросить все технические детали, то выбирать можно следующим образом.

Опытные автовладельцы, которые любят контролировать процесс зарядки могут приобрести функциональное ЗУ со встроенным амперметром, функцией регулировки зарядного тока и другими продвинутыми опциями.

Для владельцев батарей типа AGM и GEL нужно обязательно поинтересоваться, имеет ли зарядное устройство функционал для зарядки таких АКБ.


Как выбрать зарядное устройство и заряжать батарейки: советы редакции Zuzako

Правильно подобранное зарядное устройство – гарантия длительного срока службы аккумуляторов

Поэтому при покупке следует обращать внимание на следующие моменты:

  • регулировка силы тока;
  • наличие таймера;
  • возможность разрядки элементов питания;
  • уровень мощности;
  • количество слотов;
  • автоматическое выключение после завершения работы.

Наличие дисплея вторично, поскольку, с одной стороны, он упрощает процесс слежения за процессом зарядки, но чаще всего в угоду компактности размер экрана не даёт возможности вынести полную информацию и пользователю приходится решать ребусы. Также эта функция повышает стоимость устройства.

Редакция Zuzako приветствует любые комментарии к материалу, а также личный опыт покупки и использования зарядных устройств. Это поможет тем, кто решил перейти на аккумуляторы сделать правильный выбор.

Автоматика или ручной режим

Опытные автолюбители, которые хорошо понимают принципы работы свинцово-кислотных батарей, предпочитают сохранять полный контроль над работой зарядного устройства. Агрегаты с выбором параметров позволяют ступенчато или плавно регулировать напряжение, силу тока, активировать различные режимы.

Какое зарядное устройство для автомобильного аккумулятора используете Вы?

ТрансформаторныеИмпульсные

Автоматические устройства считывают данные об аккумуляторе при подключении клемм. Показателями служат напряжение, сила тока, ёмкость и сопротивление батареи. Устройство самостоятельно выбирает наиболее подходящий режим. Это отличный вариант для тех, кто не хочет утруждать себя изучением теории электрохимии, а также «колдовать» над аккумулятором.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
