Кабельные системы электрического обогрева применяются там, где нужно поддерживать температуру поверхности, защищать от обледенения, сохранять текучесть продукта или обеспечивать набор прочности бетона в зимних условиях. В отличие от воздушных тепловых завес и водяных регистров, такие решения действуют локально, управляются автоматикой и могут быть встроены в конструкцию на этапе строительства или смонтированы на существующем объекте. Инженерная логика здесь строится вокруг теплового расчета, выбора типа нагревательной секции, корректного крепежа и последующей пусконаладки.
Состав и назначение кабельной системы
Типовая кабельная система обогрева включает не только сам греющий кабель, но и целый набор аксессуаров, от которых зависит ресурс и безопасность. Нагревательная секция может быть выполнена на основе токопроводящей жилы, нагревательной матрицы, резистивного элемента или полупроводникового слоя. Поверх нее располагаются изоляция, экран, броня и защитная оболочка. Для подключения используются соединительные и концевые муфты, термоусаживаемые муфты, гермовводы и кабельные вводы. Управление обеспечивают терморегулятор, термостат, датчик температуры, шкаф управления и силовая коммутация.
- Нагревательная секция задает погонную мощность и распределение тепла по длине контура.
- Соединительная муфта отвечает за герметичность перехода между нагревательным и холодным концом.
- Концевая заделка исключает попадание влаги и механическое повреждение токоведущих частей.
- Терморегулятор поддерживает температуру поверхности или воздуха по заданному алгоритму.
- Датчик температуры может быть выносным, накладным или встроенным в трубопровод.
- Шкаф автоматики объединяет автоматический выключатель, УЗО, дифавтомат, контактор и клеммные группы.
- Крепеж, монтажная лента, клипсы и стяжки фиксируют секцию с нужным шагом укладки.
- Теплоизоляция снижает теплопотери и уменьшает энергопотребление системы.
Физика нагрева и типы греющих кабелей
В основе работы лежит преобразование электрической энергии в тепловую. У резистивных решений сопротивление токопроводящей жилы постоянно, поэтому погонная мощность зависит от длины и номинального напряжения. Там, где требуется стабильный нагрев при неизменных условиях, резистивный греющий кабель рассчитывается под конкретный контур и не меняет характеристику при колебаниях температуры среды. Однако при локальных перегревах или изменении теплоотдачи такая секция требует более точного управления и защиты.
Полупроводниковая матрица ведет себя иначе: при нагреве ее сопротивление растет, а ток снижается. Благодаря этому в зонах с плохим теплоотводом мощность падает естественным образом. Если объект имеет сложную геометрию, разные участки трубопровода или кровли, саморегулирующийся нагревательный кабель снижает риск перегрева и упрощает зональное управление. Он чаще применяется для антиобледенения, обогрева трубопроводов и защиты водостоков, где температура поверхности меняется неравномерно.

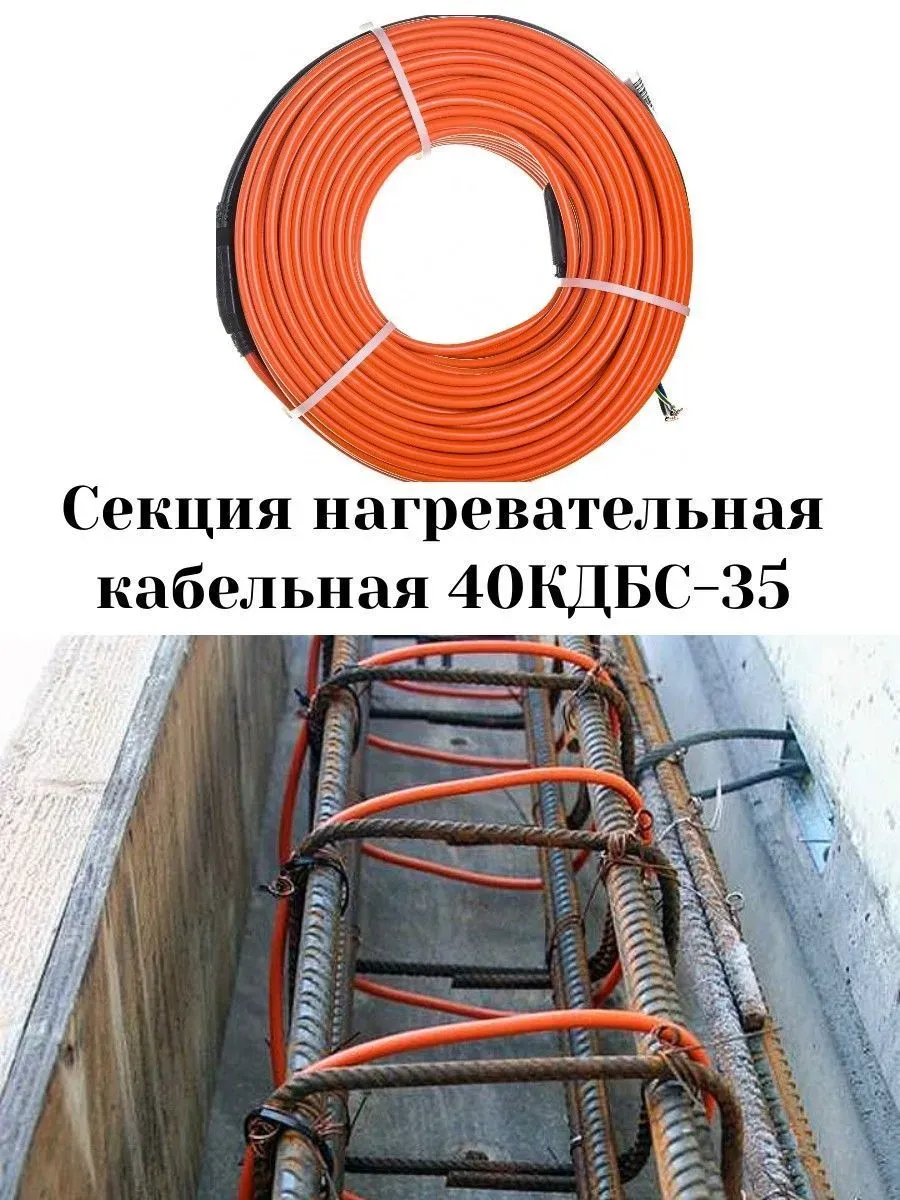

Для монолитных конструкций важна не только температура, но и скорость набора прочности. В условиях зимнего бетонирования, когда нельзя допустить раннего замораживания смеси, греющий кабель для прогрева бетона укладывается в тело конструкции, под опалубку или на арматурный каркас. Прогревочный провод помогает выдержать режим твердения, снизить риск трещин и получить проектную прочность без использования паровой обработки.
Проектирование и тепловой расчет
Проектирование начинается с определения теплопотерь через ограждающие конструкции, стенки резервуара, трубопровод или опалубку. Специалист учитывает температуру окружающей среды, скорость ветра, влажность, точку росы, толщину теплоизоляции и материал основания. Затем выбирается удельная мощность, шаг укладки и температура поддержания. Для ответственных объектов закладывается коэффициент запаса, который компенсирует отклонения монтажа, старение изоляции и экстремальные погодные условия.
- Тепловой расчет определяет баланс между притоком тепла и потерями в окружающую среду.
- Удельная мощность измеряется в ваттах на метр или на квадратный метр и зависит от задачи.
- Погонная мощность не должна превышать допустимую для данного типа оболочки и изоляции.
- Шаг укладки влияет на равномерность прогрева и отсутствие холодных зон.
- Температура поверхности контролируется, чтобы не повредить бетон, пластик или кровельное покрытие.
- Тепловизор применяется для приемки системы и поиска локальных перегревов.
- ПУЭ и отраслевые нормы задают требования к защите, заземлению и взрывозащите.
Монтаж и пусконаладка
Монтаж кабельной системы обогрева требует аккуратности: повреждение экрана, изоляции или матрицы приводит к отказу всей секции. Секцию раскатывают без резких перегибов, крепят монтажной лентой, клипсами или перфорированной лентой, соблюдая расчетный шаг. Соединительные муфты и концевые заделки монтируются по инструкции, с прогревом термоусаживаемых трубок и контролем герметичности. После монтажа измеряют сопротивление жилы, сопротивление изоляции, проверяют целостность экрана и брони.
- Перед заливкой бетона проверяют отсутствие механических повреждений и надежность крепежа.
- Гермоввод и кабельный ввод защищают зону подключения от влаги и пыли.
- Автоматический выключатель выбирают по номинальному току с учетом пускового тока.
- УЗО или дифавтомат обеспечивают защиту от утечки на землю.
- Контактор коммутирует нагрузку, а программируемый терморегулятор задает сценарии.
- Маркировка контуров упрощает обслуживание и диагностику.
- Испытания под нагрузкой проводят после набора температуры и стабилизации режима.
Области применения
Электрический обогрев востребован в промышленности, гражданском строительстве и инфраструктуре. Системы защищают трубопроводы от замерзания, поддерживают температуру технологических линий, обогревают кровлю, водостоки, пандусы, открытые площадки и резервуары. Взрывозащищенные исполнения применяются на объектах нефтегазовой отрасли, где важны искробезопасность и стойкость к агрессивным средам. Для наружных установок учитывают УФ-стойкость оболочки, диапазон рабочих температур и степень защиты IP.
- Обогрев трубопроводов включает линейные, спиральные и зональные схемы.
- Антиобледенение кровли и водостоков предотвращает сосульки и закупорку ливневки.
- Прогрев бетона ускоряет твердение и повышает раннюю прочность монолита.
- Обогрев резервуаров поддерживает вязкие продукты в текучем состоянии.
- Тепловые завесы и локальные зоны применяются на складах и в логистике.
- Самонесущие и армированные конструкции используются на сложных участках.
Автоматика и диспетчеризация
Современная система обогрева редко работает без автоматики. Терморегулятор считывает показания датчика температуры и управляет контактором или твердотельным реле. В распределенных объектах применяются ПЛК, SCADA, GSM-модули и удаленный мониторинг. Это позволяет видеть состояние контуров, получать аварийные сигналы, вести архив и переключать зоны по расписанию. Зональность и резервирование повышают надежность: при отказе одного участка остальные продолжают работу, а диспетчер получает точный адрес неисправности.
Ошибки, ограничения и диагностика
Частые ошибки связаны с завышенной мощностью, отсутствием теплоизоляции, неверным шагом укладки и некачественным муфтированием. Повреждение оболочки при заливке бетона или обратной засыпке приводит к утечке тока и срабатыванию защиты. Если не учитывать линейное расширение, крепеж может ослабнуть, а секция — сместиться. Влага в соединительной муфте вызывает коррозию и постепенное снижение сопротивления изоляции. Диагностика включает измерение сопротивления, проверку мегомметром, тепловизионный контроль и анализ токов утечки.
- Перегрев возникает при отсутствии теплоотвода и ошибках терморегулирования.
- Электромагнитная совместимость важна для линий связи и датчиков.
- Механическая защита нужна в зонах движения техники и людей.
- Аварийная сигнализация помогает быстро локализовать неисправный контур.
- Плановое обслуживание продлевает срок службы и сохраняет характеристики.
Экономика и эффективность
Энергопотребление зависит от теплового расчета, качества теплоизоляции и алгоритма управления. Погодозависимое регулирование, ночной тариф и зональное включение снижают эксплуатационные затраты. Качественные муфты, стойкая оболочка и грамотный монтаж уменьшают число ремонтов. Срок службы системы определяется условиями эксплуатации, но при корректном проекте и обслуживании он измеряется десятилетиями. Окупаемость достигается за счет предотвращения аварий, простоев и разрушения конструкций.
Заключение
Кабельные системы электрического обогрева — это инженерное решение, которое требует комплексного подхода: от расчета теплопотерь и выбора нагревательной секции до монтажа, автоматики и диагностики. Правильно подобранный греющий кабель, надежные муфты, защитная аппаратура и понятная диспетчеризация обеспечивают стабильную работу в самых разных условиях. Главное — не экономить на тепловом расчете и не пренебрегать пусконаладкой, ведь именно эти этапы определяют безопасность, эффективность и долговечность всей системы.
