Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Соединение электрических проводов на улице

Что делать, если появилась такая необходимость соединить провода на улице, под открытом небом?

Уличное соединения делают разные: с помощью «орешка», болтовое соединение, скруткой. На какое-то время такие соединения не плохо показывают себя в работе, но затем происходит окисление жил проводов, ослабление болтового соединения, ржавчина. Начинается проблема.

Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Нужно понимать, что на такое соединение будет негативно влиять атмосферные осадки, летняя жара, мороз. Чтобы минимизировать такое воздействие и сделать хорошее соединение, нужно для начала приготовить комплект материалов:

  • распределительная коробка IP65;
  • гильзы под опрессовку;
  • токопроводящая паста;
  • трубка термоусадочная клеевая.

Кабель или провод завести в распределительную коробку. Надеть гильзы на оголенные провода с использованием токопроводящей пастой и опрессовать.

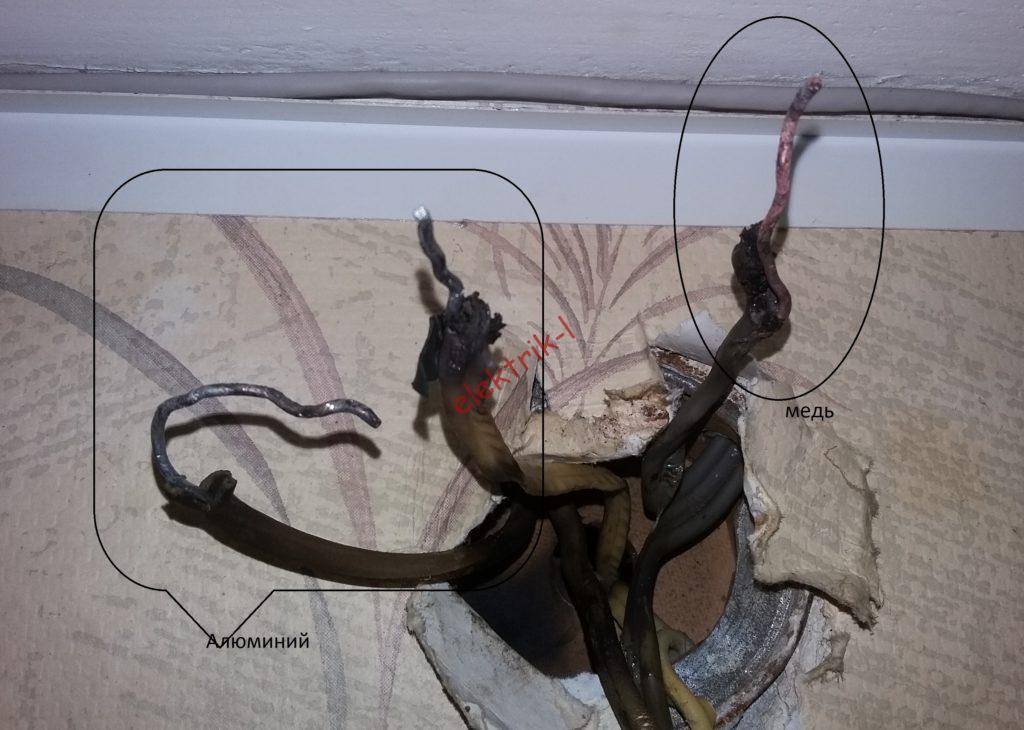

Если у вас один провод алюминиевый, а другой медный, то используйте медно-алюминиевые гильзы.

Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Далее, взять заранее приготовленные и нарезанные по нужному размеру клеевые термоусаживаемые трубки и одеть на гильзы.

С помощью воздействия на трубки высокой температуры обсаживаем гильзы. Что бы воздействовать высокой температурой на трубки, используется газовая горелка, паяльная лампа или профессиональный электрический фен.

Такое соединение обеспечит вам высокую надежность на многие, многие годы.

Заключение

Возможно некоторые виды монтажных работ вы не сможете выполнять из-за отсутствия навыков, инструмента или сомневаетесь в правильности ваших действий. Тогда прибегайте к привлечению специалиста, который в силу своего опыта сделает все правильно.

Не забывайте, что правильно выполненный монтаж электропроводки залог вашей электрической и пожарной безопасности.

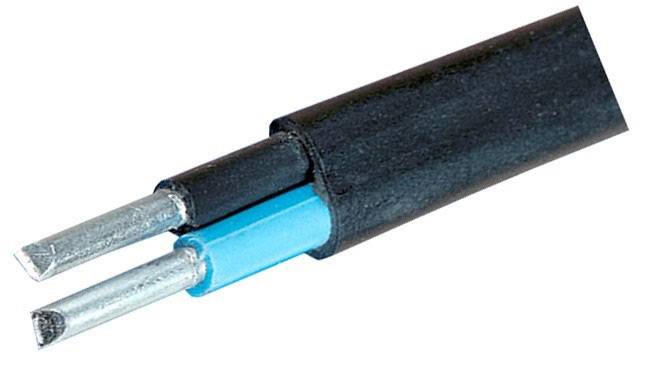

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

Как правильно и безопасно частично заменить алюминиевую проводку на медную?

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Стоит ли менять старую проводку

На этот вопрос ответим однозначно – Да! Одним из нюансов, которые говорят в поддержку замены алюминиевой проводки, является максимальная нагрузка, которую она может выдержать. Даже стопроцентно функциональная проводка, которая применялась раньше, в современном мире не выдержит нагрузок. И устанавливать более мощную электропроводку (с большим сечением) запрещено, поскольку это может привести к возгоранию.

Медный кабель может выдержать современные нагрузки, более надежен и пожаростойкий. Поэтому замена алюминиевой проводки конечно дело стоящее. Тем более, если вы выберете самый оптимальный вариант.

Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Еще одним затрудняющим процесс моментом может стать финансовая сторона вопроса. Замена всей электропроводки в доме или квартире может вылиться в кругленькую сумму. Также для полной замены старой проводки будет необходимо пересверлить все жилые помещения. Если вы не «мастер на все руки» и сами не справитесь с заданием, в этом случае есть выход – можно сделать пару отдельных линий с медным кабелем, чтобы они взяли на себя основную нагрузку электросети, а оставшиеся алюминиевые линии – использовать только на освещение. К тому же новые провода можно спрятать под плинтусом или в косяках дверей. Таким образом, вы снизите нагрузку на алюминиевую электропроводку и сделаете ее более безопасной и надежной.

Если же вы возьметесь сами за этот трудоемкий процесс, готовьтесь к немалым растратам. Во-первых, необходим инструмент для электромонтажа. Хорошо, если у вас таков имеется или есть у друзей/родственников. В противном случае – это снова траты. Во-вторых, выделите на это время. В современном мире даже это бывает трудно. И, в-третьих, будьте готовы к тому, что вы можете потратить меньше времени на ремонт, чем на уборку после него.

Но все же бывают жизненные ситуации, когда невозможна полная или частичная замена электропроводки. В этом случае необходимо знать самые важные правила по использованию алюминиевой проводки.

Это интересно: Интересные идеи маскировки розеток

Популярные статьи  Знакомство с понятием гарантирующего поставщика электроэнергии

Дополнительные рекомендации для прокладки

Потребляемые показатели мощности электроприборов не должны превышать номинальные значения электропроводки. Как правило, производители отражают эту информацию, руководствуясь оптимальными эксплуатационными условиями.

Чересчур толстые кабели не годятся для применения в бытовых условиях. Однако и очень тонкие покупать нежелательно. Если электропроводка сгорит, то ее починка будет стоить намного дороже, нежели изначальная покупка материалов высокого качества. Кроме того, отделку в квартире придется делать заново.

Не забывайте, что, независимо от разновидности электропроводки в вашем жилище, нужно обязательно соблюдать правила электро- и пожаробезопасности. Так у вас будет возможность обезопасить себя и свою квартиру от негативных последствий и ЧП.

Подключение алюминия к автоматам

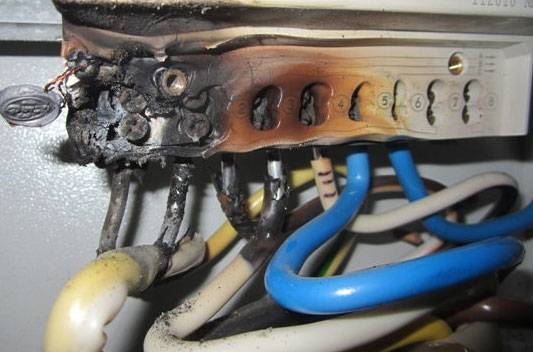

Третье — это контакты коммутационной аппаратуры. У выключателей, контакторов, пускателей, реле напряжений, УЗО, тех же клеммных колодок, они изначально идут если не из меди, то по крайней мере из латуни.Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Если напрямую соединить такой контакт медь-алюминий=латунь-алюминий, то получится гальваническая пара, с образованием окислов и дальнейшим нагревом места соединения.Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Не зря для многих, стал головной болью вопрос правильного и надежного подключения провода СИП к автомату. Особенно если он находится под пломбой и никакой возможности провести ревизионные работы на нем нет. Как правильно и безопасно частично заменить алюминиевую проводку на медную?

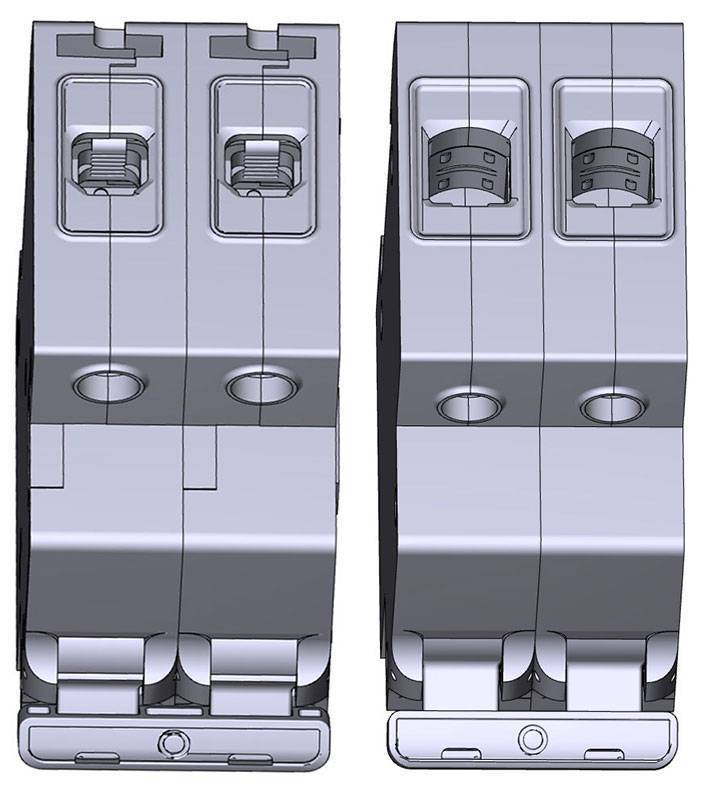

Например в ГОСТе про автоматы, прямо говорится, что его выводы должны быть предназначены для подключения медных жил. А вот про алюминий, прямым текстом ничего не сказано.Как правильно и безопасно частично заменить алюминиевую проводку на медную?

То же самое можно сказать и про контакты на большинстве электросчетчиков.

Вам теперь придется через пару лет регулярно подавать заявки на срыв пломбы и перетяжку винтов. Иначе контакт будет ослабляться и начинать искрить.Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Если конечно пойдет массовое внедрение такой проводки, то вполне возможно ожидать появления новинок в коммутационной аппаратуре, соединительной арматуре и т.д.

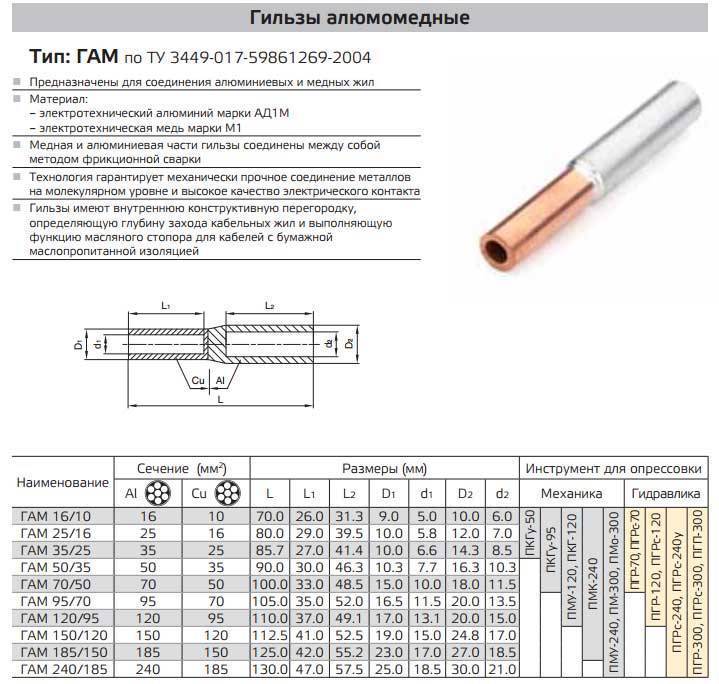

Например, сегодня те же переходные медно-алюминиевые гильзы ГАМ, выпускают для алюминия только на сечение от 16мм2, не меньше.Как правильно и безопасно частично заменить алюминиевую проводку на медную?

А их порой, ох как не хватает. Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Недостатки

Как правильно и безопасно частично заменить алюминиевую проводку на медную? Алюминиевая проводка характеризуется высоким удельным электрическим сопротивлением. Это сопротивление равняется 0,0271 Ом х кв.мм/м. Учитывая данный факт, в новейших редакциях ПУЭ отмечается, что в квартире или доме можно использовать только ту алюминиевую проводку, поперечное сечение которой превышает 16 кв. миллиметров.

В конечном итоге получается так, что для обеспечения необходимого уровня пропускной способности нужно использовать кабель с большим сечением. Другими словами нужно монтировать проводку, которая имеет большую толщину. Если сравнивать проводку из меди, то она обладает таким удельным электрическим сопротивлением, которое равняется 0,0175 Ом х кв.мм/м.

Такая проводка более эффективная и для использования в доме можно брать медный кабель с меньшим поперечным сечением. Как уже было отмечено выше, алюминий способен окисляться и пленка, образующаяся во время этого процесса, имеет плохую токопроводимость. Здесь есть еще один нюанс: эта пленка образуется из верхней части провода. В результате происходит небольшое уменьшение его поперечного сечения, а в результате растет сопротивление.

Так как пленка на алюминиевой проводке обладает высоким сопротивлением, то в местах соединения отдельных частей проволоки растет переходное сопротивление. Вследствие этого проявляется в нагревании проводки в таких местах. В тех ситуациях, когда возрастает нагрузка на алюминиевую проводку, она начинает нагреваться. Если провод обладает достаточным поперечным сечением, то ничего страшного нет. Однако если проводка не рассчитана на такую нагрузку или используется больше своего нормированного срока эксплуатации, то это обязательно приводит к ее нагреву.

Последний факт можно назвать очень плохим для мест соединения. Дело в том, что при нагревании алюминия происходит изменение его формы и пластичности. Конечно, проволока расширяется. После того, как нагрузка исчезла и кабель остыл, он набирает привычной формы. Однако после неоднократного повторения таких процессов происходит ослабление контакта концов электропроводов.

Алюминий также обладает высокой хрупкостью. Она сильно возрастает после того, как он перегревается. Что касается срока службы, то для алюминиевой проводки он составляет 25 лет. После этого нужно устанавливать другой тип проводки.

Срок службы проводки

При монтаже электрических сетей важно определить срок службы алюминиевой проводки. Производители, конструкторы зданий и электрики пользуются разными параметрами эксплуатации систем электроснабжения. Срок службы проводов может быть номинальным, гарантийным, фактическим

Спланировать замену электропроводки позволят соотношения разных показателей, чтобы предупредить рассыхание соединений, ломкость кабеля и риск замыканий

Срок службы проводов может быть номинальным, гарантийным, фактическим. Спланировать замену электропроводки позволят соотношения разных показателей, чтобы предупредить рассыхание соединений, ломкость кабеля и риск замыканий.

Номинальный

При расчете номинального показателя учитываются факторы работоспособности изделий. Есть нижние и верхние предельные нормативы для срока эксплуатации. Показатели важны для теоретических обоснований проектов зданий и применяются конструкторами при разработке систем электропроводов.

При определении номинального обозначения учитывается время, в течение которого кабели будут исправно работать при соблюдении правил эксплуатации. Кабели, которые действуют при температурных режимах –50…+50 °С, имеют нагрузку не больше 660 В и номинальный период службы в 25–30 лет.

Электрокабели должны быть протестированы после завершения номинального периода службы. При возникновении сбоев потребуется менять проводку при ремонте квартиры.

Гарантийный

Гарантийный период службы электропроводки из алюминиевых сплавов обозначает производитель. Это срок, в который поставщик обеспечивает сохранность рабочих характеристик кабеля.

Популярные статьи  Почему в люстре не горят галогеновые лампочки, хотя диодные светят?

При сбоях в работе кабельных систем в гарантийный период изготовитель обязан бесплатно заменить вышедшие из строя провода. Однако обязательства производителя действуют только при выполнении норм эксплуатации и грамотном монтаже электропроводки. Также фирма-продавец должна обеспечить надлежащие условия хранения товара перед передачей покупателю и безопасную перевозку.

Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Получить замену кабеля можно, подтвердив квалифицированный монтаж проводки, который должны выполнять специалисты с лицензиями. При перегреве либо недостаточной подаче электричества на систему проводов обязательства производителя могут быть аннулированы.

Гарантийный срок годности определяется изготовителем во время испытаний на стендах. Кабели укладывают в штробы, дополняют клеммами и скрутками. Затем проводку проверяют на прочность, подвергая средним расчетным нагрузкам и пиковым перегрузкам. Выполняется проверка реакции на смену температур и соответствие ГОСТу. Производители гарантируют сохранность кабеля на 5–10 лет.

Фактический

На фактический срок службы электропроводки влияет множество факторов эксплуатации. При грамотной разводке проводов, квалифицированном монтаже с учетом норм СНиПа по укладке электротехнических устройств, соблюдении оптимальной мощности нагрузки период использования превышает номинальный в несколько раз. Но несоблюдение даже одного – двух требований может сократить время работы электропроводки.

Период эксплуатации зависит от грамотного подбора предохранительных устройств. Показатель отключения должен быть ниже максимально возможной температуры нагревания проводов. Для сплошного провода с сечением 2,5 кв. мм, способного выдерживать ток до 25 А, подойдет устройство, которое отключится при 16 А.

Перегрев системы электропроводов может быть обусловлен превышением нагрузки. Даже кратковременное включение в помещении кофеварки, электрочайника, СВЧ-печи приведет к пиковому перегреву, который уменьшает срок службы кабелей. Возможно влияние внешних факторов – расположение в близости от электропечей, дымоходов.

Фактический период службы алюминиевой электропроводки в жилых домах обусловлен техническим состоянием проводов и условиями эксплуатации. Состояние чистовой электрики, которая включает шнуры, розетки, выключатели, зависит от бережного обращения с техникой. На черновую электрику (соединения, кабель) влияют поступления электроэнергии в сеть.

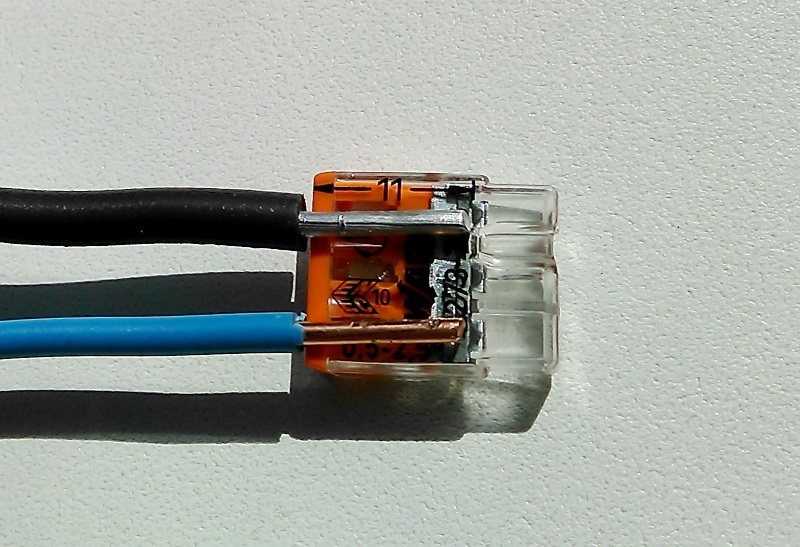

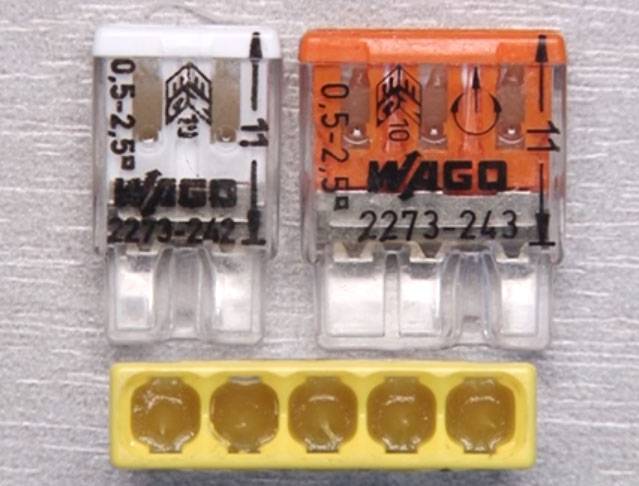

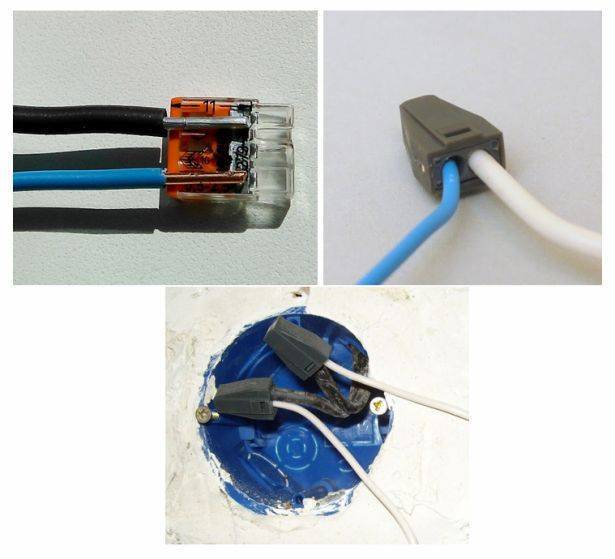

Зажимы Wago

Как правильно и безопасно частично заменить алюминиевую проводку на медную?Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.Как правильно и безопасно частично заменить алюминиевую проводку на медную?

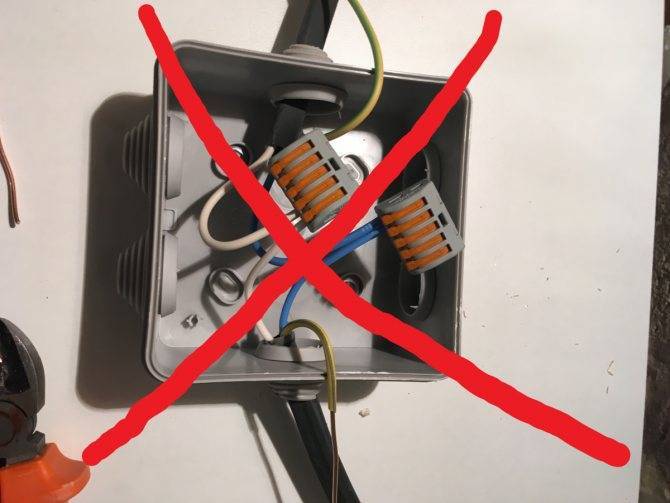

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

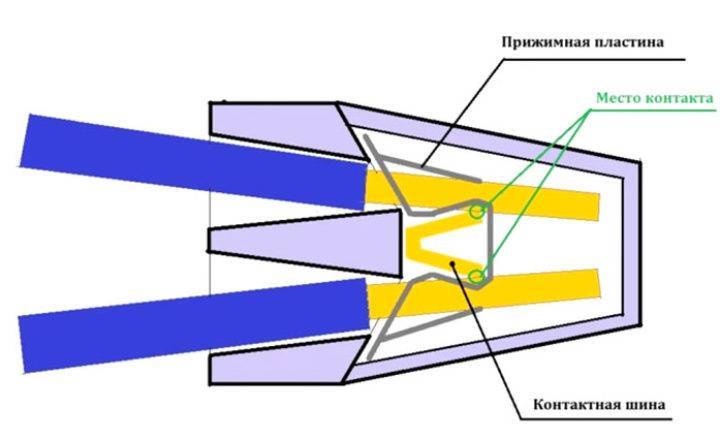

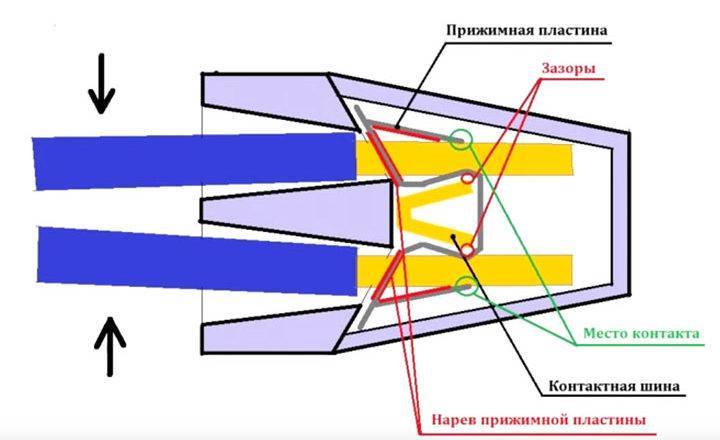

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Как правильно и безопасно частично заменить алюминиевую проводку на медную?Как правильно и безопасно частично заменить алюминиевую проводку на медную?

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

2 полезных видеоролика про приемы монтажа проводки внутри дома

С научной точки зрения, где приведена не одна таблица справочных материалов, мне понравился ролик, сделанный владельцем «Заметки электрика».

Технология винтового соединения и работа гроверной шайбы правильно показана у владельца Мастер Ок.

Рекомендую посмотреть обе видео записи. Материалы этих двух авторов полезны. Если же после этого остались какие-то неясные вопросы, а они появятся, когда вы посмотрите противоречивые комментарии под этими видео, то задавайте их. В ходе обсуждения рассмотрим все нюансы чтобы установить истину.

Опрос для бывалых электриков

Общая информация

Алюминий, наравне с медью, является отличным проводником электричества, который повсеместно используется для прокладки систем электроснабжения. До 1991 г. при строительстве жилых и производственных здания разрешалось использовать оба проводника. Развивающаяся индустрия приборостроения привела к быстрому оснащению домов и квартир современной бытовой техникой, что привел к возрастанию нагрузки на внутренние электрические линии.

Это стало причиной того, что требования, содержащиеся в ПУЭ-6 были изменены. С этого момента использование электрической проводки в зданиях и сооружениях запрещалось.

В 2003 г. введён ПУЭ-7, допускающий применение алюминия для строительства питающих и распределительных линий. Кроме того, сечение жилы должно быть не менее 16 мм2 (квадратов).

Содержание Правил Устройства Электроустановок Источник consultant.ru Тем не менее, в многоквартирных домах, построенных до 1991 г. и сегодня достаточно много участков электропроводки, выполненной из старого алюминиевого провода. Причём сечение его жил составляет всего 2,5 и даже 1,5 квадрата.

Критерий выбора кабеля для «домашнего» электромонтажа

Ремонт квартиры обходится достаточно дорого, поэтому в процессе его выполнения появляется желание немного сэкономить и, приходя в магазин, приобрести более дешёвый кабель. Дешёвые провода предлагают установить также некоторые электромонтажники для снижения цены на свои услуги.

Не всегда есть необходимость выбирать самую дорогую марку и закладывать в стену провод с большим запасом по качеству и сечению, но какой кабель использовать для проводки, чтобы он обеспечил многолетнюю безаварийную эксплуатацию электроприборов?

На этот вопрос Правила Устройства Электроустановок в п. 2.1.48 дают чёткий и однозначный ответ — запрещается использовать провода и кабели в непредназначенных для них условиях и целях.

Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо применять только такой провод, в характеристиках которого есть фраза «распределение и передача электрической энергии». Причём учитывать нужно не рекламу магазина или утверждение продавцом, а сертификат фирмы-производителя. При его отсутствии в магазине этот документ можно найти в интернете.

Нужно ли менять алюминиевую проводку на медную

Если старая алюминиевая проводка справляется с текущими нагрузками, то можно и не менять. Ревизия электросети в квартире — дело нелегкое и пыльное. Придется сверлить, штукатурить и, по сути, сделать капитальный ремонт. Эти мероприятия потратят кучу времени и денег.

Популярные статьи  Почему гудит нагруженный трансформатор и как устранить это явление

Если же проводка не справляется, то она подлежит замене. Делать это следует как можно скорее. Признаки того, что провод не выдерживает нагрузку, таковы:

  • перегрев свыше 40-50 °C (рука почти не терпит);
  • запах гари;
  • деформация изоляции из-за оплавления;
  • потемнение кабелей;
  • трещины на изоляции.

Дополнительная информация. Трещина может быть и незаметной. Если стена или окружающий воздух отсыреют, то через поврежденную изоляцию возможно протекание токов утечки. Они будут приводить к постоянным ложным срабатываниям противопожарного УЗО.

Другое дело, если вы делаете ремонт. В таком случае желательно заодно заменить и проводку на более мощную медную. Того же рекомендует и ПУЭ.

Медные кабели более пригодны для передачи электричества, чем алюминиевые. Об этом говорят их технические параметры и ПУЭ. Поэтому ответственную проводку выполняют из меди. Неответственные и временные электрические сети прокладываются алюминием.

Источник

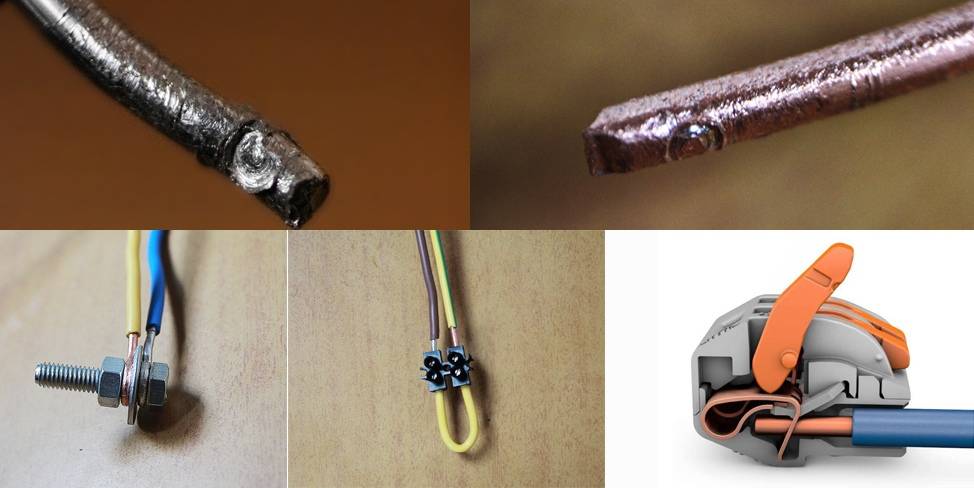

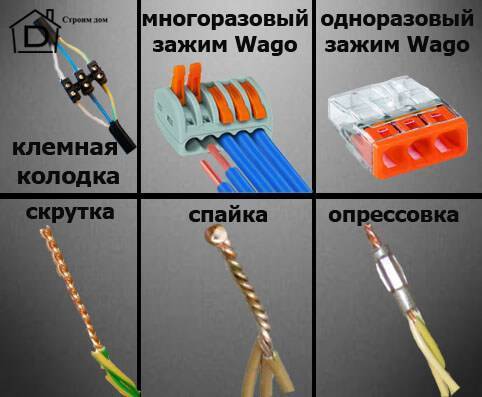

Как соединить между собой алюминиевый и медный провод — проверенные способы

Согласно современным стандартам, проводка в жилых, общественных и производственных зданиях должна делаться из провода, который имеет медную жилу. Однако в некоторых старых помещениях еще можно встретить алюминиевые аналоги.

Оптимальный вариант в этом случае – полная замена электросети. Но если это нецелесообразно по экономическим или техническим условиям – можно сделать соединение алюминиевых и медных проводов между собой без ухудшения эксплуатационных качеств и безопасности.

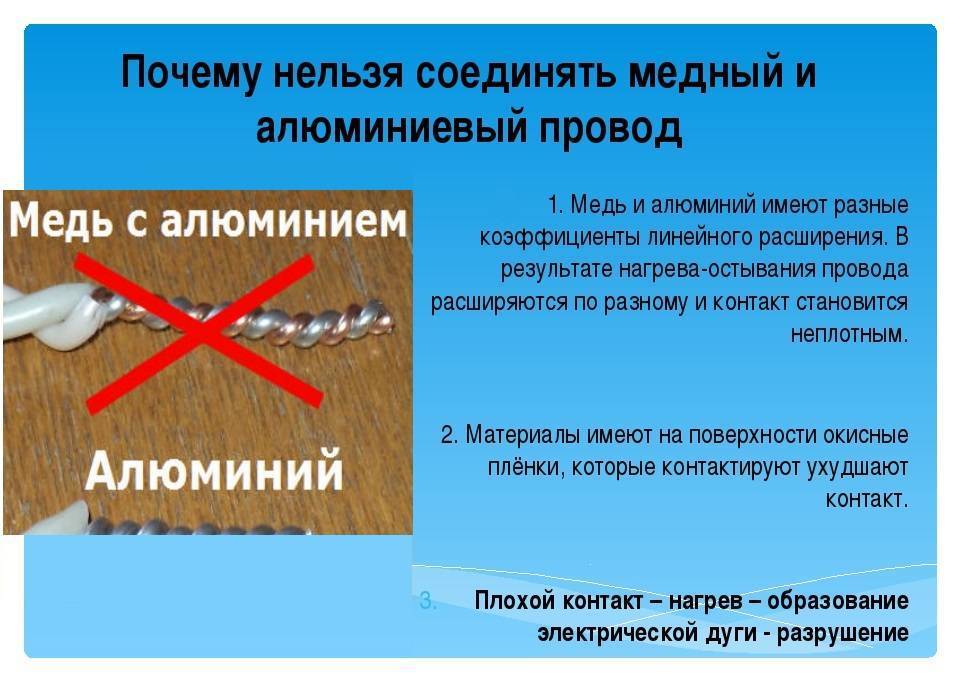

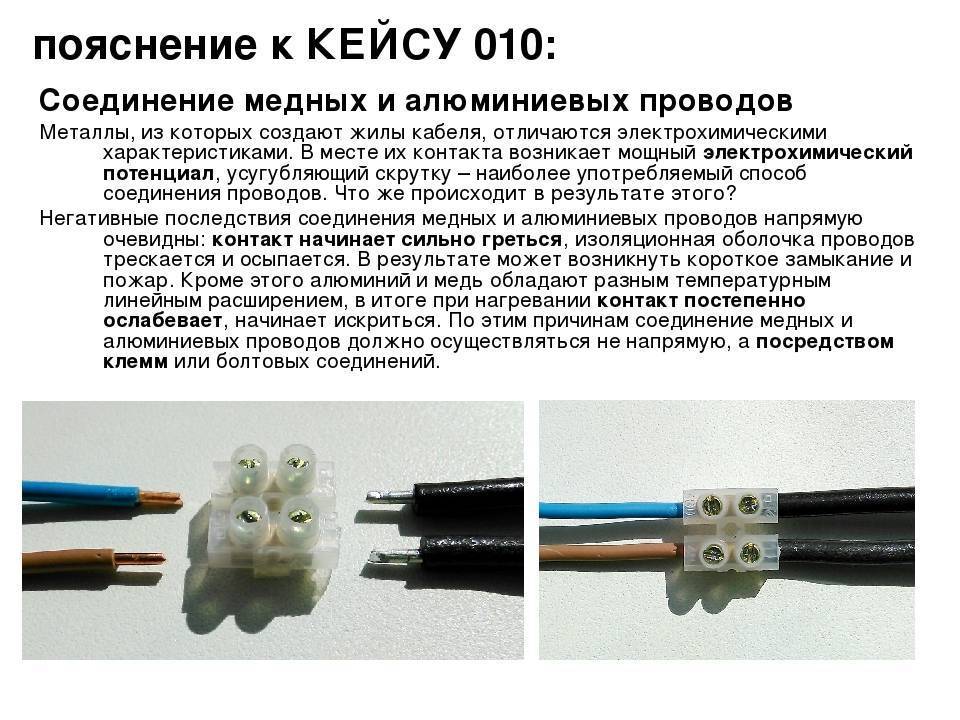

Проблема соединения

При неправильном выполнении соединительного контакта между проводниками из различных материалов можно наблюдать интенсивный процесс окисления, и как следствие – разрушение одного из проводников. Это связано с различным значением электрохимических потенциалов, возникающих при контакте металлов различного вида.

Для сохранения целостности соединения не допускается соприкосновение материалов, у которых значение потенциала превышает 0,6 мВ.

В противном случае будут наблюдаться следующие процессы:

  • Наличие паров воды в воздухе станет катализатором для начала реакции окисления. Т.е. чем выше влажность – тем быстрее произойдет разрушение металла.
  • Уменьшение толщины жилы кабеля приведет к нарушению плотного прилегания проводов. Это может стать причиной потери контакта или короткого замыкания.
  • Алюминий характеризуется повышенной степенью текучести. Поэтому при его разогреве из-за возникающего резистивного эффекта может произойти деформация жилы.

Во избежание этих явлений рекомендуется предварительно обработать медный провод оловянно-свинцовым припоем. Это даст возможность выбрать из нескольких видов соединения проводки меди и алюминия.

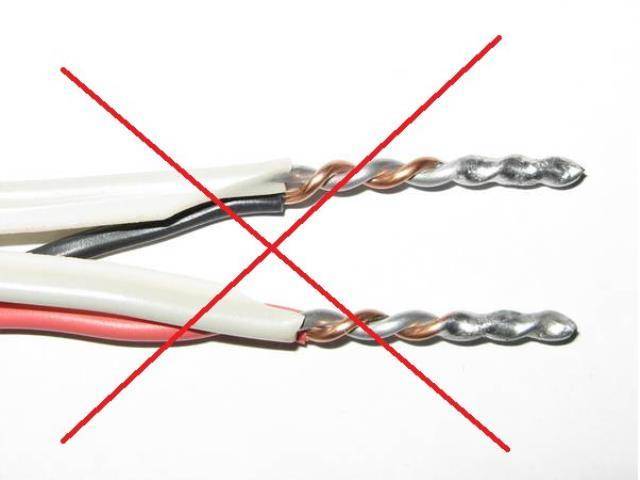

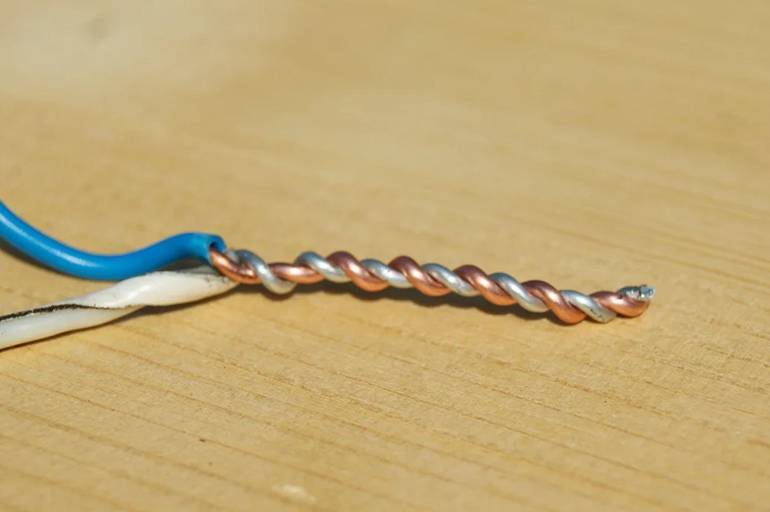

Метод скрутки

Это наименее трудоемкий и простой способов создания единой цепи из проводников. Он не требует применения специальных инструментов и расходных материалов. Его суть заключается в обвивании жил друг с другом.

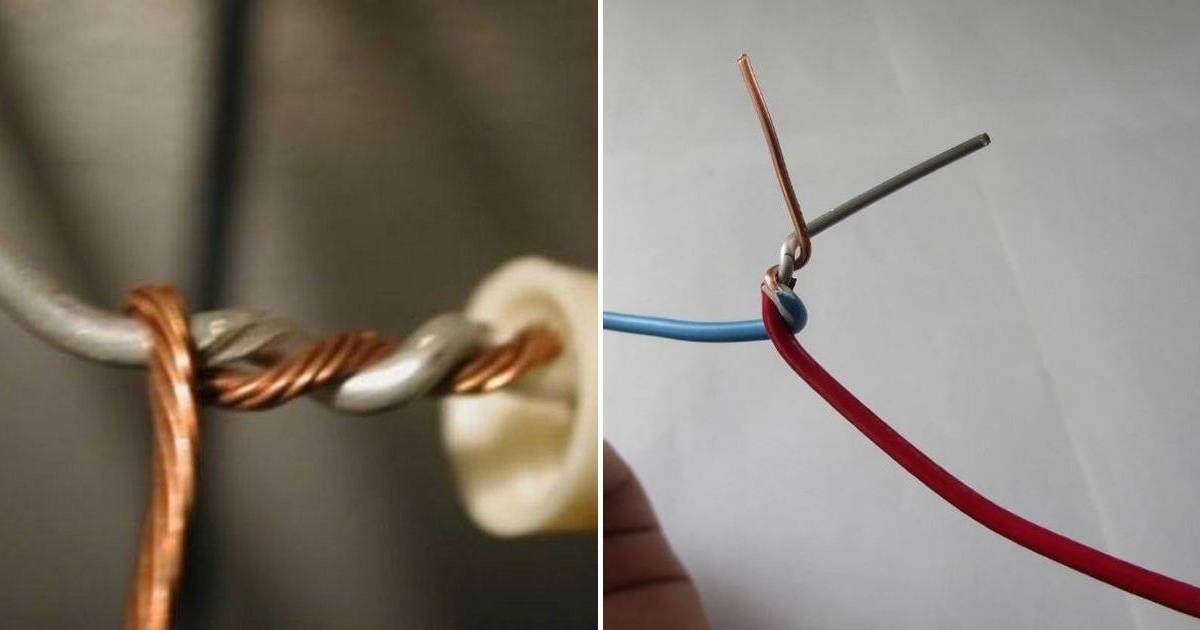

Методы скрутки проводки

Основным недостатком скрутки является возможная потеря контакта между жилами проводки. Это возникает в результате различного значения теплового расширения материалов. Именно это является причиной появления нежелательного резистивного эффекта.

Также нужно учитывать правила выполнения такого соединения. Жилы должны обвивать друг друга. Наиболее часто встречающая ошибка – когда геометрия одного провода остается неизменной, а другой образует вокруг него спираль. Такое соединение является крайне ненадежным.

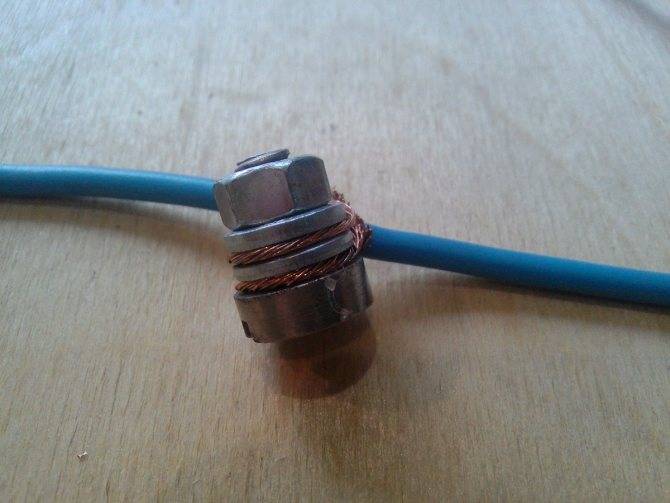

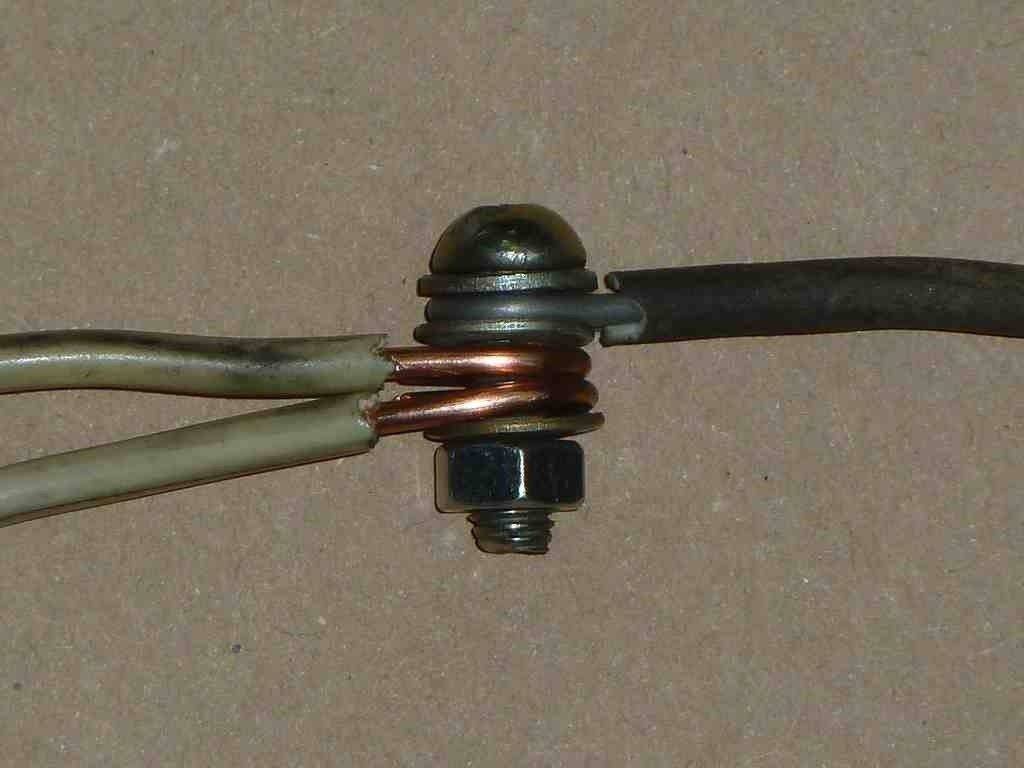

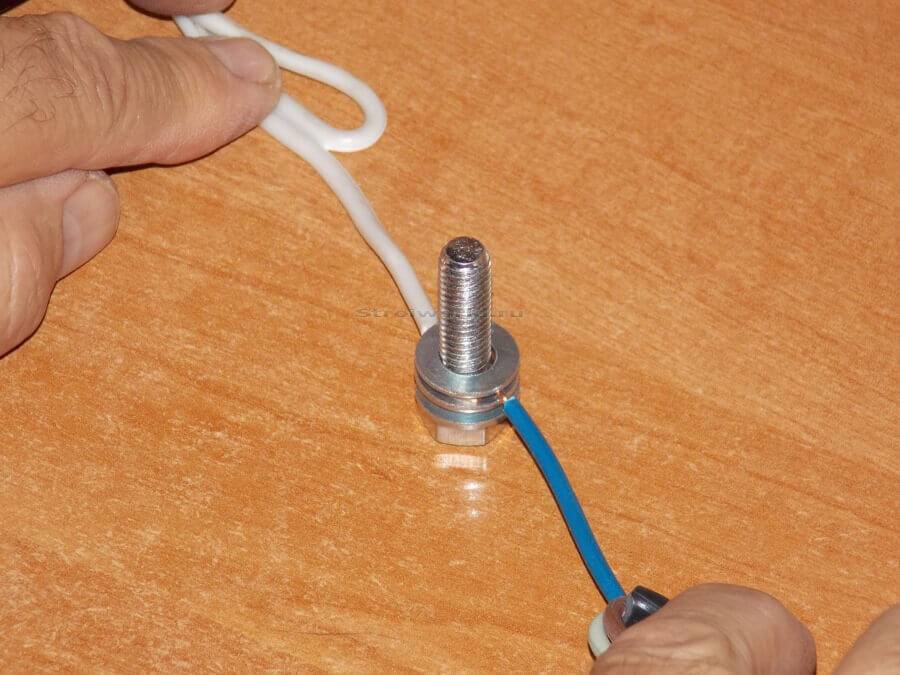

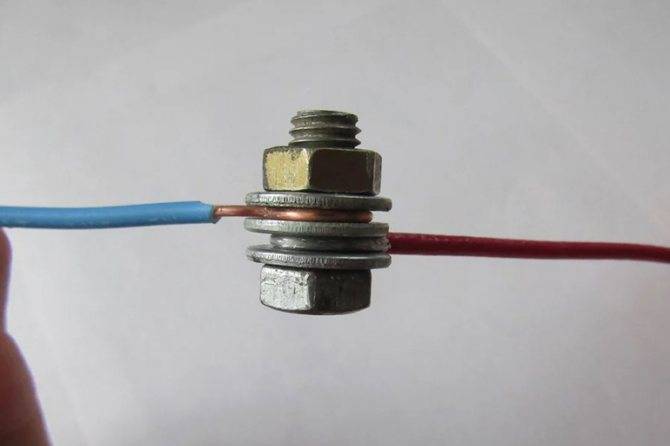

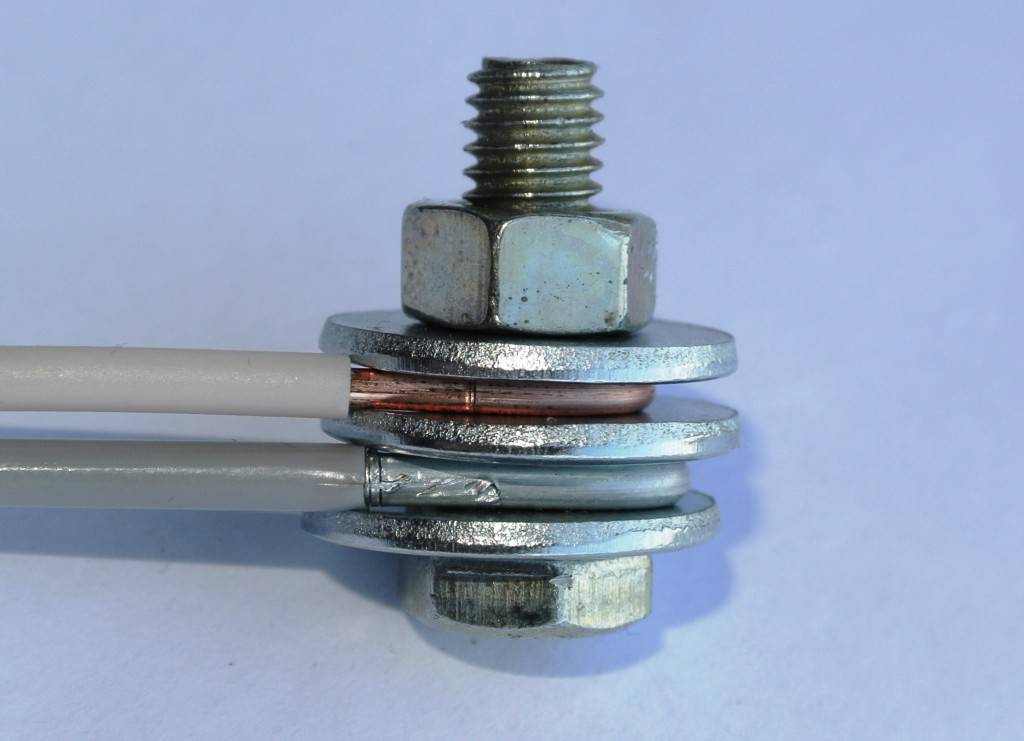

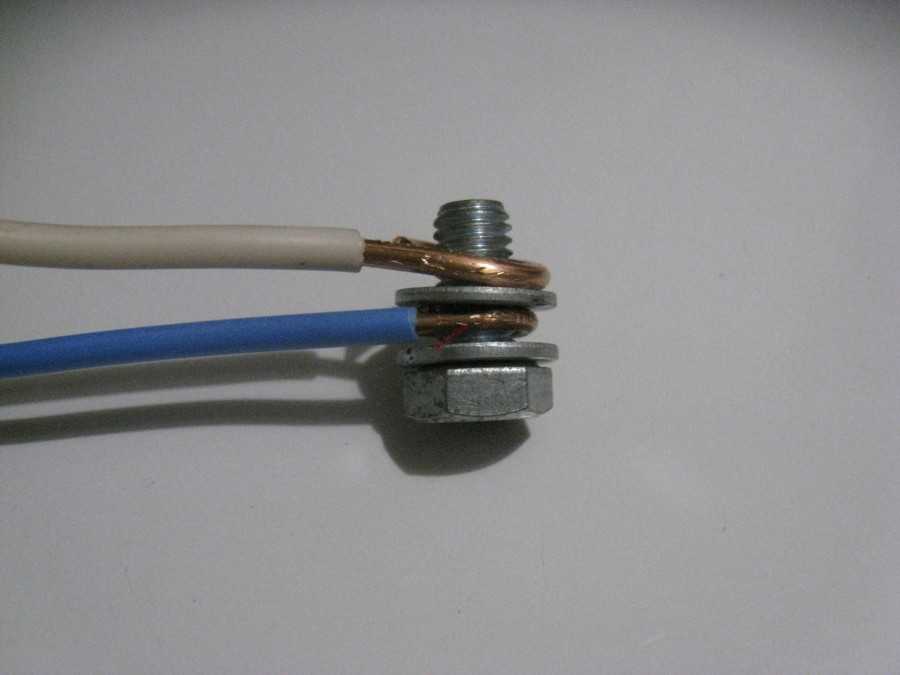

Резьбовой контакт

Для проводки большого диаметра можно применить резьбовое соединение. Для этого потребуется винт, гайки и пружинные шайбы. Кабель зачищается на расстояние, равное длине окружности соединительного элемента. Затем устанавливается пружинная шайба и одна опорная гайка. Жила обматывается вокруг винта и снова устанавливается шайба.

Для лучшего контакта рекомендуется залудить концы жил. Это же в обязательном порядке необходимо сделать, если соединяются многожильные провода, типа РКГМ и подобных. Основным недостатком этого способа является низкая степень безопасности эксплуатации. Вся конструкция при подключении к электросети будет под напряжением. Заизолировать ее будет крайне трудно.

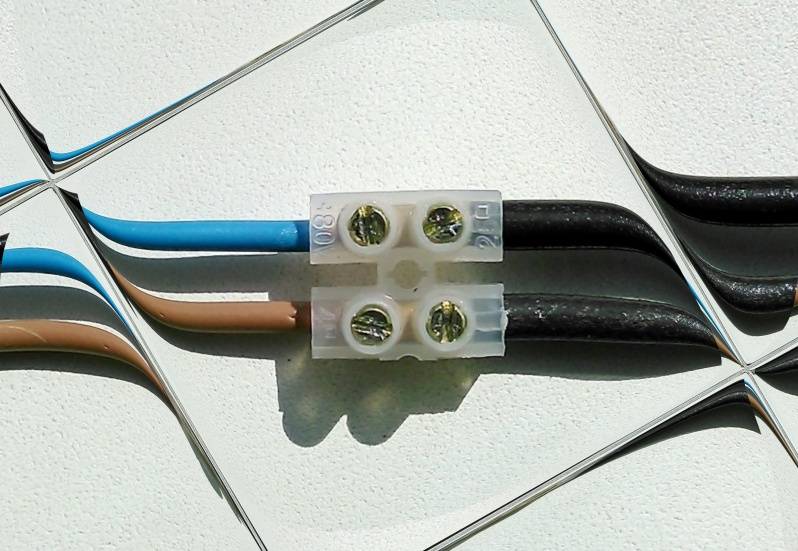

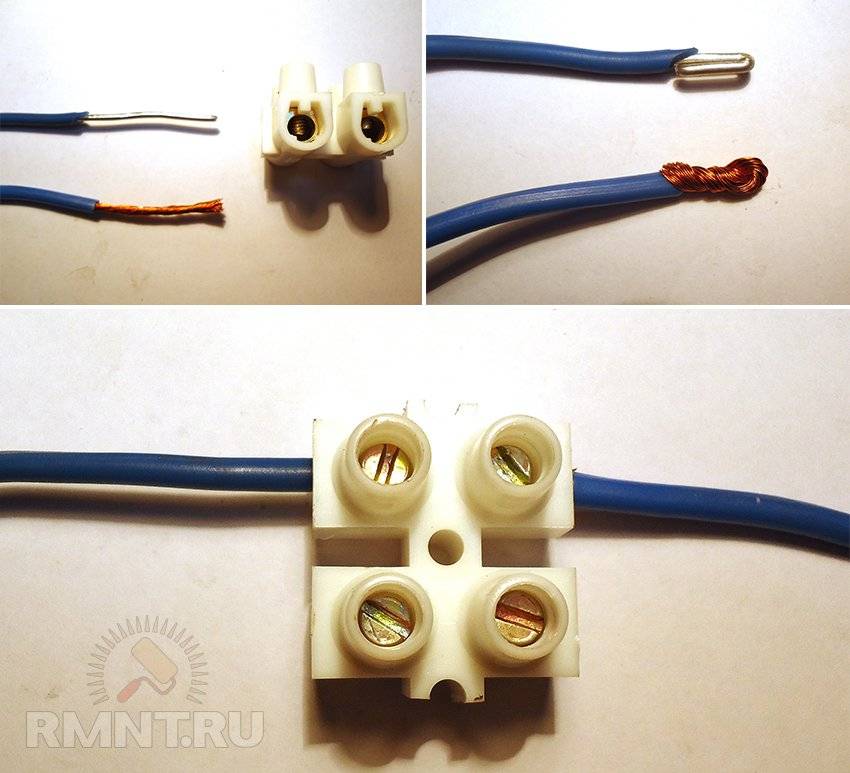

Монтажные колодки

Для формирования надежных и долговечных соединений лучше всего использовать монтажные колодки. Их корпус изготавливается из полимерных материалов, которые не проводят электрический ток. Внутри располагаются контакты, к которым присоединяются провода.

Для правильной установки необходимо зачистить монтажный конец провода на длину, равной углублению колодки. Обычно этот параметр составляет около 5 мм. Затем с помощью встроенных механизмов следует зафиксировать жилу в конструкции.

По виду соединения колодки разделяются на два типа.

  • Резьбовая фиксация. Ее механизм аналогичен способу, описанному выше. Провод помещается между зажимной шайбой и винтом, расположенным на болте.
  • Пружинный зажим. Для фиксации жилы необходимо установить ее зачищенный конец в монтажное отверстие. В зависимости от конструкции колодки дальнейшее крепление может быть неразъемным (одноразовым) или рычажным. Последний вариант приемлем в том случае, если впоследствии нужно будет демонтировать соединение.

Кроме этих способов для соединения медного и алюминиевого проводов нередко применяют заклепочник. Однако он не отличается высокой надежностью, так как после формирования заклепки нельзя будет регулировать степень зажима жил.
