Как припаять провод без паяльника

Содержание

Нестандартные разъемы

Мы упоминали уже, что многие производители выпускают устройства, где вход на гарнитуре отличается от стандартного. Например, некоторые модели Нокиа (Nokia), Самсунг (Samsung), Эриксон (Ericsson) и т.д. Также часто встречаются гарнитуры, где вместо стандартного штекера, например, WH-205, используется USB разъем.

Что касается технологии ремонта таких наушников, то она практически не отличается от обычной. Единственным исключением может быть поиск оригинального штекера для той или иной модели телефона. Но, учитывая возросшее количество «левых» производителей оригинальных запчастей, купить такой разъем несложно.

Помимо этого не стоит забывать, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на фото.

Особенности пайки в желобе

Пайку проводов с диаметром до 3 мм можно произвести без паяльника с использованием желобка. Такой желобок делается из алюминиевой фольги толщиной порядка 0,8 мм. Пайка производится в следующем порядке. На концах соединяемых проводов снимается изоляция на длине порядка 30 мм. Оголенные концы скручиваются между собой или укладываются параллельно.

Фольга отрезается в виде короткой полоски шириной, равной ширине участка соединения, и изгибается в виде желобка, охватывая состыкованные провода. В желобок равномерно насыпаются измельченный припой и канифоль. Одним из концов фольга плотно оборачивается вокруг соединяемого участка так, чтобы припой не высыпался наружу. При работе используются пассатижи с тонкими носиками. Участок, покрытый фольгой, нагревается свечой, зажигалкой и т.п. до расплавления припоя. После затвердения массы фольга снимается.

Чем заменить паяльник?

Паяльник из проволочного резистора.

Принцип работы любого паяльника заключается в нагреве и постоянном поддержании рабочей температуры основной составляющей – металлического стержня, называемого жалом. Наиболее распространенный материал для изготовления жала – медь, так как она обладает высокой теплопроводностью, низкой стоимостью и значительно облегчает процесс лужения. Из этого можно сделать вывод, что для хорошей пайки нужно использовать стержень или кусок проволоки из меди. Существует множество «народных» методов того, как паять без паяльника. Вот некоторые из наиболее простых и эффективных.

Для того, чтобы изготовить импровизированный паяльник, понадобится два куска проволоки разных диаметров – короткий (10-15 см, сечением 3-4 мм) и длинный (30-40 см, сечением 0,5-1 мм). Короткий отрезок будет использован в качестве жала. Его кончик нужно сплющить молотком и подправить напильником до нужной формы. Длинный кусок обматывается вокруг жала в виде плотной спирали и служит для сохранения более или менее постоянной рабочей температуры. Окончание спирали должно на 2-3 см не доходить до противоположного края жала, так как за него потребуется держать создаваемый паяльник пассатижами. Нагревать данное устройство следует над открытым огнем или электрической плиткой, причем воздействию температуры поддают только зону, на которую намотана спираль. Она равномерно распределит тепло по всей длине толстой проволоки и будет некоторое время его сохранять. Следует учесть, что припой плавится при разных температурах, в зависимости от его состава. Для пайки может понадобиться нагрев от 180 до 280°С, поэтому толстая проволока будет нагреваться дольше, но работать довольно продолжительный отрезок времени.

Схема самодельного паяльника из утюга.

Для экономии времени пайку можно производить предварительно расплавленным припоем, либо настрогать припой острым ножом на стружку. Это уменьшит затраты тепла на плавление материала.

Если под рукой не оказалось медной проволоки, использовать для спайки материалов можно обычный гвоздь или отвертку, но они очень быстро остывают на воздухе, вследствие чего паять можно лишь несколько секунд, после чего опять нужен нагрев.

Еще один очень простой способ пайки проводов, применение которого возможно даже в полевых условиях, предполагает наличие следующих материалов:

  • небольшой кусок алюминиевой фольги;
  • канифоль или любой другой флюс (о вариантах замены флюса будет сказано ниже);
  • припой (может быть извлечен из старого нерабочего прибора);
  • спички или зажигалка.

Для начала нужно соединить два провода, которые требуется спаять, в виде обычной скрутки. Следует взять кусок фольги, сложить его пополам, чтобы образовался лоток, в который далее необходимо засыпать флюс и мелкую стружку припоя в пропорции 1 к 4. Затем нужно уложить на фольгу провода так, чтобы место скрутки попало на засыпанную смесь. Сверху можно прибавить еще немного припоя с флюсом – для гарантии, что провод будет надежно припаян. После этого надо будет плотно обмотать фольгу вокруг места будущей спайки и разогреть ее спичками или зажигалкой. Обычно хватает 15-20 секунд для того, чтобы спаять провода друг с другом.

Использование метода лужения при пайке

Быстрым способом припаивать провода является лужение. Для этого можно пользоваться обыкновенным гвоздём или куском медной проволоки, конец которой нужно расплющить молотком. Пайку производят следующим образом:

  1. Очищенные от изоляции концы проводов скручивают.
  2. На скрутку наносят флюс.
  3. Припой с помощью напильника или надфиля превращают в порошок.
  4. Флюс на скрутке обильно посыпают свинцово-оловянной крошкой.
  5. Металлический стержень (гвоздь, медный провод и пр.) нагревают на открытом огне. Для этого может использоваться газовая конфорка или паяльная лампа.
  6. Раскалённым сердечником проводят вдоль скрученных проводов до получения луженой поверхности соединения.

Ошибка №4 Применение паяльника не по назначению.

Запомните,
паяльник предназначен для пайки жил эл.проводки, светодиодной ленты,
компонентов радиодеталей или электронных плат. Им нельзя плавить и снимать
изоляцию с ПВХ провода.

Это не только не эстетично, но и портит сами жилы. Расплавленный пластик попадает между проволочек и застревает там.

Нормально залудить такие жилы уже не получится. Хотя у некоторых по этому поводу имеется совсем другое мнение.

Также паяльником для радиолюбителей не стоит запаивать дырки в пластиковых трубах, и тем самым пытаться устранить в них течь.

Применяйте каждое устройство по своему назначению и у вас не возникнет никаких неприятностей. Хотя как говорит народная примета – “Если вы связаны, ваш рот заклеен скотчем и вы видите перед собой человека с паяльником, то это скорее всего к неприятностям.”

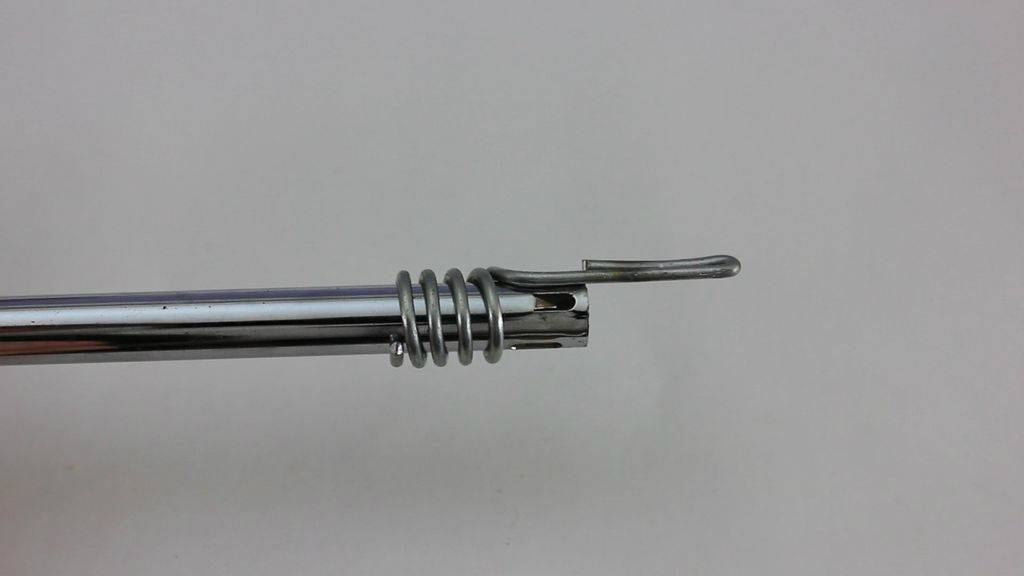

Шаг 6: Создание паяльника для использования с небольшими источниками тепла, такими как свечи и зажигалки

Как припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльника

Как припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльникаКак припаять провод без паяльника

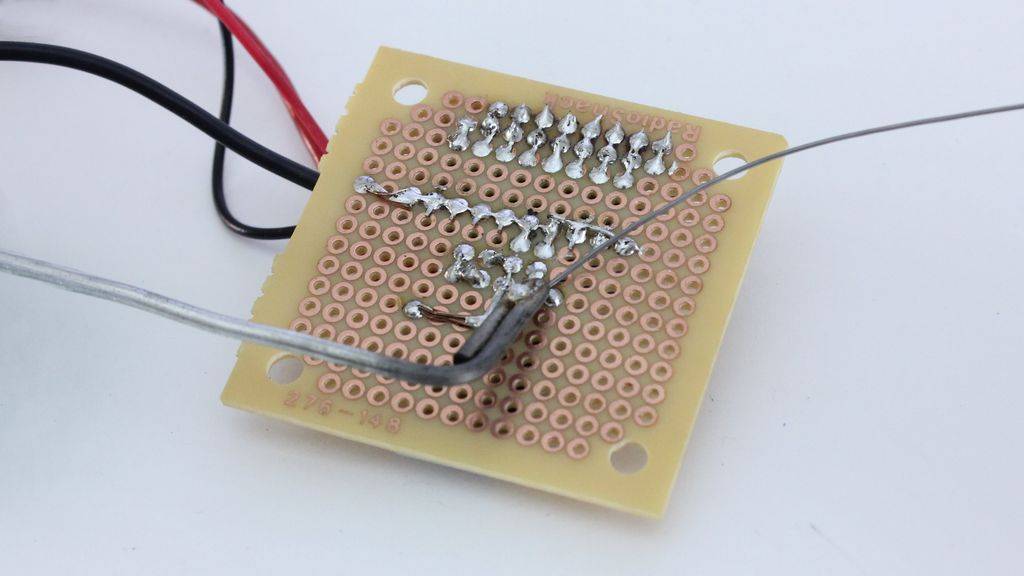

При работе с небольшими источниками тепла, такими как зажигалки и свечи, необходимо использовать небольшой паяльник. Идеальный материал для этого — стальная проволока 14 калибра. Она достаточно мала, чтобы быстро нагреваться, но достаточно велика, чтобы достаточно долго удерживать тепло для пайки. Также очень легко согнуть проволоку в любую форму, с которой вам удобно работать. Но если вы не можете найти стальную проволоку, вы можете использовать гвозди и отвертки соответствующего размера.

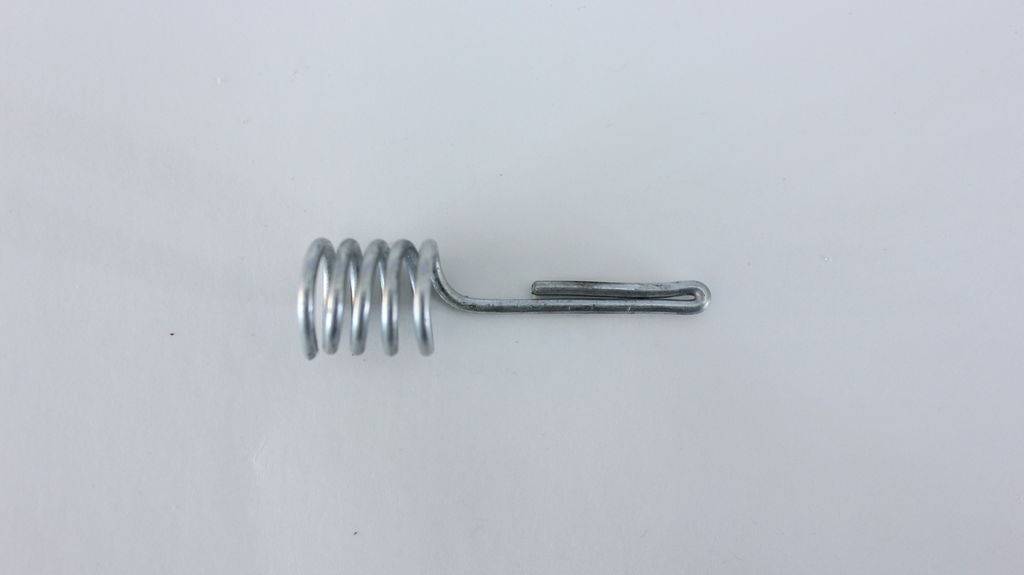

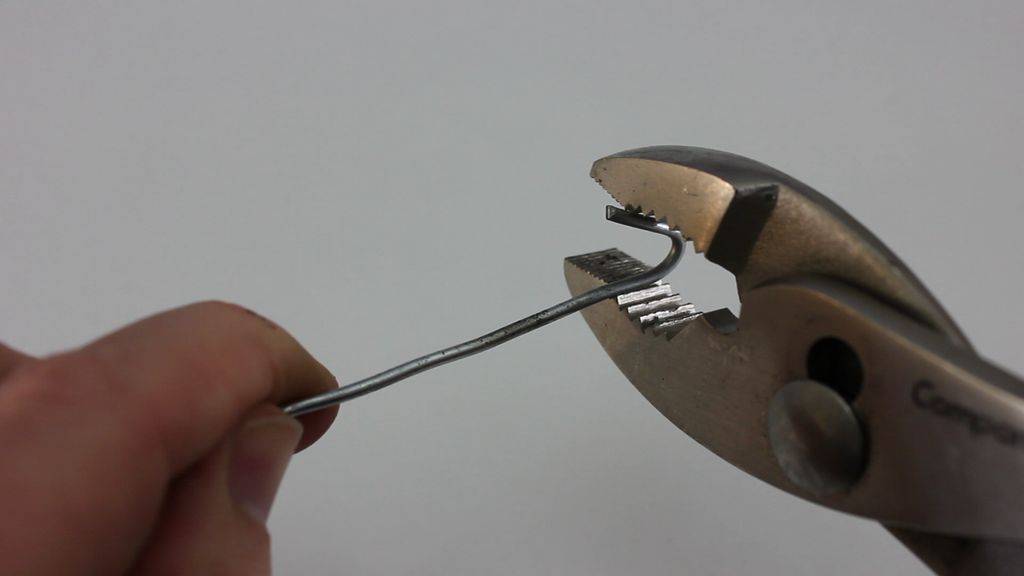

Я согнул конец провода. Это фактически удвоило толщину наконечника паяльника. Затем я согнул конец провода под углом 90 градусов. Форма буквы «L» облегчает попадание пламени под кончик.

В большинстве случаев вы, вероятно, будете держать паяльник отдельно от источника тепла. Однако в случае с кухонной зажигалкой можно легко прикрепить провод к концу этой зажигалки. Все, что вам нужно сделать, это обернуть проволоку вокруг металлической шейки зажигалки и расположить наконечник паяльника над пламенем.

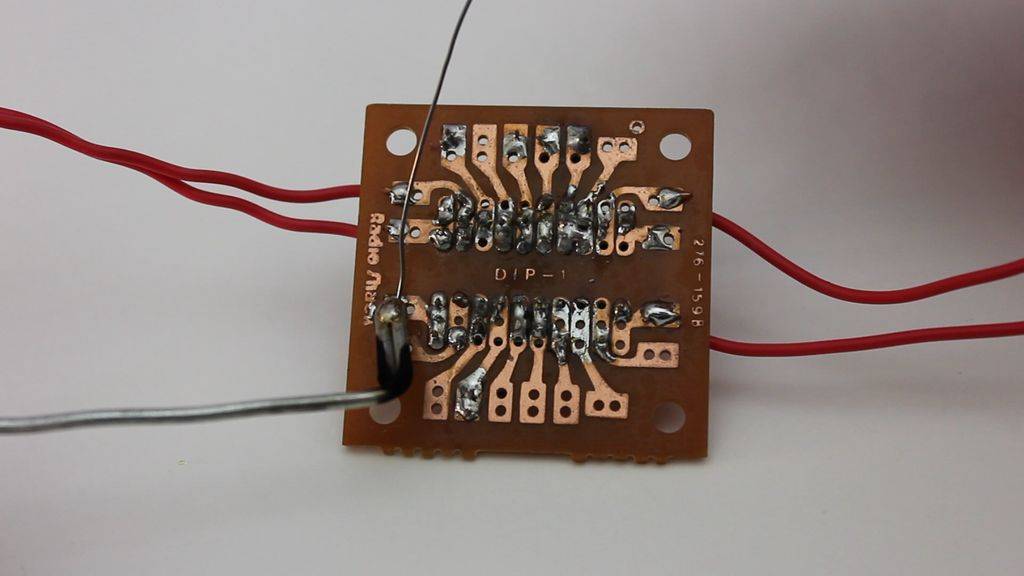

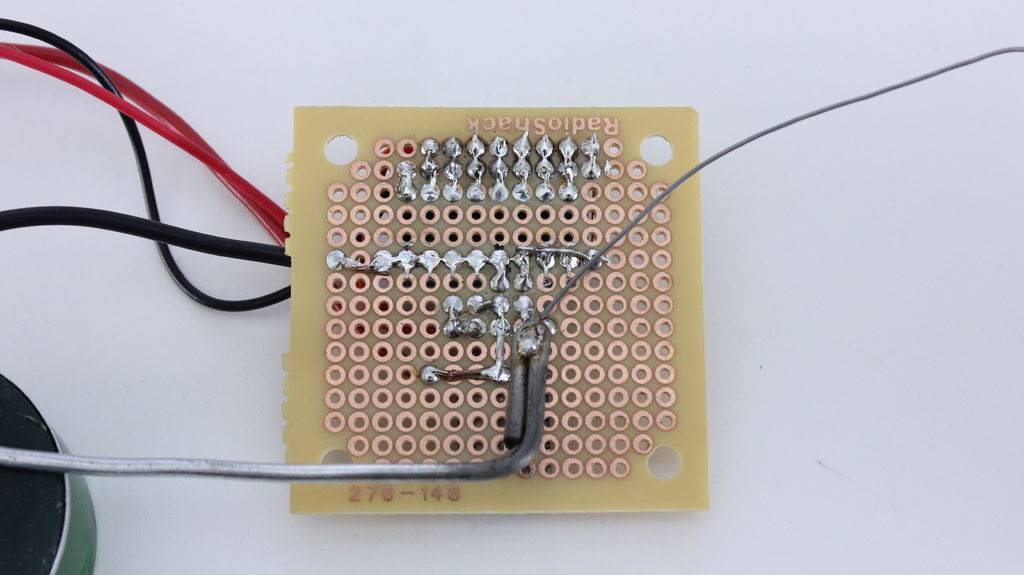

При использовании паяльного инструмента вам нужно нагреть участок металла на расстоянии около 2 см от его конца. Это оставляет другой конец инструмента чистым и свободным от окисления или химических остатков.

Дайте металлу нагреться в течение 10-20 секунд. Затем быстро переместите его на компоненты, которые вы хотите паять. Обычно у вас будет достаточно времени для пайки одного соединения. Затем поместите инструмент обратно на пламя и дайте ему снова нагреться.

Популярные статьи  Паяльник ЭПСН

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

  • Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

Так надо затачивать жало паяльника

Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Материалы для пайки проводов без паяльника

Разница между способами состоит в форме и температуре наносимого припоя. В этом случае форма материала, чем можно припаять провод без паяльника, становится определяющей. Это припой, который может быть в различных формах:

  • привычный всем состав из канифоли, олова или олово–свинцовой смеси в слитках;
  • тот же припой, прокатанный в тонкую фольгу, шириной 0,5-0,7 мм;
  • паста, где припой представляет собой смесь, изготовленную из порошков и кислотного раствора различных металлов и канифоли;

Так как припаять контакт без паяльника стало возможным, появились и различные формы материала, применение которых позволяет использовать примитивный источник нагрева: открытый огонь зажигалки, спиртовки или обычной свечи.

Использование материалов в различных состояниях, все же имеет свои различия, например выбор технологии как припаять провод без паяльника в наушника отличается от той, которая может использоваться при пайке посуды. А способ восстановления платы будет отличаться от того, как припаять гирлянду без паяльника.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

  1. Выполняется стандартная подготовка контактов.
  2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
  3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Иногда случаются такие ситуации, когда нужно срочно спаять провода, а паяльника под рукой не оказалось. Возникает проблема: как припаять провод без паяльника? Тут на выручку приходят советы домашних мастеров.

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

  • срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
  • снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

Как припаять провод без паяльника

  • для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
  • как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
  • разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Как припаять провод без паяльника

Как припаять провод без паяльника

  • дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
  • закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Как припаять провод без паяльника

Как припаять провод без паяльника

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

  • некачественная пайка, необходимо тщательно проверить ее;
  • проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
  • проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

  • обрезаем провод рядом с основанием наушника;
  • разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
  • удаляем изоляцию с провода и производим его зачистку и лужение;
  • если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
  • припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Можно ли обойтись без паяльника

Припаять без паяльника провода к плате – вполне выполнимая задача. Для этого следует взять небольшую по размерам металлическую ёмкость (типа плошки) и заполнить её мелко нарубленным мягким припоем, смешанным с тщательно растолчённой канифолью. Для этих целей удобнее всего использовать металлическую крышку от стандартной банки кофе. Затем ёмкость с твёрдой паяльной смесью разогревается любым доступным способом до момента перехода последней в жидкую фазу. Все последующие операции должны выполняться очень быстро, чтобы не допустить остывания готового состава.

Популярные статьи  Классификация припоев для пайки, технические характеристики и рекомендации по выбору

Советуем изучить Контур заземления: нормы ПУЭ

Нужно окунуть в расплавленный припой конец подпаиваемого проводника, а затем осторожно капнуть жидким составом на контакт платы. Быстро прижать конец провода к ещё не застывшей капле расплавленного припоя, и дождаться остывания зоны соединения. В заключение обзора отметим, что в современных электронных устройствах обрыв проводника в контактной точке платы – это самая распространённая неисправность

В заключение обзора отметим, что в современных электронных устройствах обрыв проводника в контактной точке платы – это самая распространённая неисправность.

Так что после освоения технического приёма их соединения без паяльника можно будет легко восстановить любое повреждённое электронное изделие (такое, например, как клавиатура персонального компьютера).

Пайка проводов без использования паяльника

Провода небольшого диаметра можно спаивать за счет уже имеющегося олова от лужения. Для этого концы скручиваются и подвергаются нагреву. Использовать можно любой источник пламени, даже обычную зажигалку или спички. В случае работы с сечением провода более 1 кв. мм. содержащегося слоя от лужения будет недостаточно, поэтому на поверхность спаиваемых частей после их скрутки наносится небольшое количество струганного припоя. Используется нагрев участка до момента, пока расплавленная масса заполнит все поры скрутки. Этот вариант удобен при работе с тонким проводом, таким как у наушников, зарядного устройства для телефона.

Элементарная пайка двух концов провода является распространенным случаем, но иногда есть необходимость соединения провода к середине другого или припаять провод без паяльника к плате. В первом случае зачищается от обмотки участок соединения. Присоединяемый провод наматывается в месте припоя и зажимается, чтобы создать плотную, надежную скрутку. Далее спаивание элементов производится по принципу работы соединения двух концов. Припой к поверхности желательно делать после предварительного лужения, это позволит упростить задачу соединения. Кусок провода прикладывается на место и посыпается сверху мелкими частичками припоя. Нагрев участка производится снизу детали до момента, пока олово не станет одним целым с проводом и поверхностью.

Методики пайки с паяльником

Что нужно для пайки? Работая с металлами, необходимо использовать расходные материалы: флюс или канифоль, в результате чего получается прочное неразъемное соединение.

Важно! Дополнительные составы нужны для обеспечения высокой адгезии припоя с деталями. Спаянные детали

Спаянные детали

Канифолью

Канифоль – это похожий на стекло материал с температурой размягчения в пределах 55–70℃. Для его производства используют смолу хвойных пород дерева. Регламент прописан в ГОСТах 19113-84 и 14201-83, где сказано, что продукт растворяет патину. Рабочий диапазон температур при пайке бытовых приборов составляет 100–130℃.

Вам это будет интересно Описание и использование неодимового магнита

Канифоль используется в 2 случаях:

  • Подготовка жала к работе – его зачистка, нагрев, покрытие расплавленным компонентом воска, а после – оловом. Аналогичным образом обрабатывают детали, распределяя припой.
  • Работа с деталями, которые не нуждаются в подготовке. В данном случае выполняется лужение контактной поверхности, для этого применяется полый пруток из сплава свинца и олова, внутри которого находится канифоль.

Канифоль

Флюсом

Флюс поступает в продажу в жидком состоянии, либо в виде геля, пасты, порошка, что объясняется разным составом материала. Так, первые используют для работы с микросхемами, а последние – с медными трубами. Все материалы можно разделить на три группы:

  • Нейтральные, без кислот в составе и с минимальной токопроводящей способностью.
  • Активные – с соляной кислотой в химическом составе.
  • Защитные – для исключения разрушения контактов и возникновения ржавчины.

Важно! Флюс из активной группы нельзя использовать в качестве изоляционного материала из-за низкого сопротивления электричеству. К нейтральным материалам можно отнести порошкообразную канифоль, которую разбавляют в техническом спирте, глицерине или скипидаре

Данное средство применяется для работы с микросхемами и радиотехникой, медью и сплавами на ее основе. Допустимо присутствие тонкой пленки оксидов

К нейтральным материалам можно отнести порошкообразную канифоль, которую разбавляют в техническом спирте, глицерине или скипидаре. Данное средство применяется для работы с микросхемами и радиотехникой, медью и сплавами на ее основе. Допустимо присутствие тонкой пленки оксидов.

Флюс

В других двух компонентах может присутствовать канифоль в сочетании с органическими компонентами. Такие составы актуальны для пайки меди, алюминия, никеля, серебра и стали. Для сложных работ существуют соединения с добавками хлористого цинка, и они служат защитой металла от коррозии.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

  • Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
  • Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Алюминиевый и медный проводники паять нельзя

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут, но болтовое — наиболее простое и надежное.

Используем пламя

Самый простой способ – локальный нагрев места соединения открытым пламенем, свечкой или зажигалкой. Температура плавления обычного припоя – 200-280 градусов. С этим значением легко справится любой источник горения.

Лучше всего для этих целей подходит так называемые турбо зажигалки, в которых пламя выходит под давлением, создавая мощный локальный участок нагрева. К тому же, такое пламя не закоптит место соединения проводов, и его можно направлять с высокой точностью.

Популярные статьи  Твердотельные реле

Как припаять провод без паяльника

Существуют компактные газовые горелки, которые вообще идеально подходят для таких работ. Если вы отправляетесь в поход, или на дачу – этот инструмент должен быть у вас под рукой.

ВАЖНО! Разумеется, при любом способе нагрева необходимо иметь флюс (или его заменитель) и собственно припой.

Припой для таких случаев лучше применять не тугоплавкий, например — ПОСВ33. Его температура плавления не превышает 150 градусов. Если под рукой не оказалось флюса – можно воспользоваться народным способом. Применить толченый аспирин.

Провод зачищается, обрабатывается флюсом, и разогревается пламенем. Непосредственно в зону нагрева помещается припой, в виде тонкой проволоки. Как только олово начнет плавиться – капля наносится на прогретую скрутку, а дальше пламенем добиваемся проникновения расплава по всему месту спайки.

Пайка без паяльника пламенем от спички или свечи сопровождается копотью, поэтому пользоваться таким способом следует лишь в крайнем случае. Хорошо для этих целей подходит спиртовка или таблетка сухого спирта.

Пайка посуды или емкостей

Очень часть возникает необходимость в проведении паки посуды и других емкостей. Без подходящего паяльника провести работу можно только в случае, если отверстие имеет диаметр 6 мм. Среди особенностей проводимой процедуры отметим следующие моменты:

  1. В качестве припоя применяется ПОС60. Этот сплав характеризуется более привлекательными эксплуатационными характеристиками, создаваемая заплатка может выдерживать существенное механическое воздействие.
  2. Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
  3. Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
  4. С обратной стороны рекомендуется разместить пластину, которая не даст вытекать припою. После застывания сплава пластина убирается.

Как припаять провод без паяльника

Припой ПОС-60 1мм

Как и ранее, припой следует сделать стружкой, которая заполняет отверстие. После этого на проблемный участок нагревается при помощи лампы или другого источника тепла.

Процесс ремонта

Чтобы починить наушники, у которых порвался провод, без паяльника в домашних условиях, можно воспользоваться AUX-кабелем, продающимся повсеместно и стоящим очень недорого. Помимо этого, для ремонта без пайки необходимы будут нож для бумаги, скотч и зажигалка.

Первым делом необходимо обрезать AUX-кабель на расстоянии 5-7 сантиметров от разъема или даже подальше. На следующем этапе ножом потребуется надрезать оплетку.

Как припаять провод без паяльника

Проворачивая провод, надрезы следует создавать, пока не пройдет круг, после чего оплетка снимается

Очень важно во время процесса не повредить проводки. Оголить на данном этапе необходимо приблизительно 2 сантиметра проводков

Они, как правило, покрыты лаком, и следующее, что необходимо сделать – это счистить его очень острым ножом или зажигалкой.

Во втором случае действовать необходимо с большой аккуратностью. Конец провода вносится в огонь зажигалки лишь на доли секунды, что позволяет ему вспыхнуть и чуть загореться. Дождавшись прогорания сантиметра-полтора, огонь нужно будет затушить пальцами. Нагар с поверхности легко счищается ногтем.

Как припаять провод без паяльника

Как правило, провод наушников рвется совсем рядом с разъемом, поэтому выбрасывается как раз 2-5 сантиметров, находящихся рядом с ним. Кстати, саму деталь можно сразу же отправить в мусорное ведро. Далее с оставшегося проводка снимается изоляция, практически так же, как и с AUX-кабеля. Наконец, провода двух кабелей необходимо соединить путем простого прикручивания. Для обеспечения максимального контакта используемые проводки раскручиваются, затем накладываются один на другой и плотно закручиваются.

Каждую скрутку необходимо будет изолировать широким скотчем, закручивая в 3-5 слоев. Вместо липучки также подойдет термотрубка с диаметром порядка 1-2 миллиметра. Они надеваются на получившиеся скрутки, а затем прогреваются каким-либо нагревателем, к примеру, обычным феном.

Как припаять провод без паяльника

Нередко для того чтобы отремонтировать наушники телефона, необходимо поменять штекер. В этом случае сперва придется приобрести новый разъем, абсолютно идентичный старому. При помощи обычных ножниц или кусачек обрезается старый штекер, причем следует сохранить отступ, равный 3 миллиметрам. Затем нужно заменить деталь таким же способом, что и провод. Это значит, что сначала оголяются провода нового штекера и старых наушников, затем они зачищаются и перекручиваются между собой. Работа завершается путем использования термотрубки.

Метод лужения

Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей. Лужение необходимо для того, чтобы улучшить контактные свойства поверхностей соединяемых элементов. Для этого не обойтись без паяльника, которым и плавится припой, тем более, если нужно закрепить радиодеталь на плате. Но сегодня мы расскажем, как обойтись без него.

Чтобы сделать лужение без паяльника, потребуется небольшой металлический сосуд. Это может быть крышка для банки либо что-то аналогичное. В неё помещается припой. Не нужно класть большие куски. Туда же помещаются и куски канифоли. Припой лучше использовать из чистого олова, отлично подойдет ПОС60. После этого состав нагревается на газовой или электрической плите до полного плавления, и он может быть использован по назначению — им можно паять.

Таким образом можно быстро и легко облудить провода или контакты детали перед установкой их на плату. Для этого достаточно окунуть контакт в полученный состав, затем поводить проводом по деревянному бруску, чтобы припой разошёлся по всей его поверхности, или вытереть излишки тряпкой. Это самый простой способ лужения без паяльника.

Пошаговая техника пайки проводов

Пайку проводов выполняют в такой последовательности:

  1. Снимают изоляцию на длине 3-5 см (на проводах большего диаметра длина удаляемого участка больше).
  2. При необходимости зачищают и обезжиривают соединяемые жилы.
  3. Формируют плотную скрутку проводов.
  4. Обрабатывают полученный сросток флюсом.
  5. Набирают на жало припой и паяют скрутку, прогрев продолжают до полного растекания; при необходимости повторяют несколько раз. Припой должен заполнить все полости сростка так, как это показано на рисунке 6.
  6. Полученный сросток изолируют.

Как припаять провод без паяльника
Рисунок 6. Спаянные однопроволочные провода Пайка алюминиевых проводов друг с другом, а также с медными не имеет принципиальных отличий за исключением более сложной процедуры облуживания.

Паяльная паста для пайки без паяльника – особенности применения

При любом способе нагрева без паяльника, работать с твердым припоем неудобно. Для пайки бесконтактным способом нагрева (а именно их мы рассматриваем), разработаны специальные паяльные пасты.

Как припаять провод без паяльника

Любая паста обязательно содержит в своем составе следующие компоненты:

  • Молотый порошкообразный припой. Для различных видов пайки применяется разная степень дробления;
  • Очищающий состав — флюс;
  • Связующая добавка для удержания консистенции и фиксации припаиваемых деталей перед пайкой;
  • Разнообразные добавки, ускоряющие реакцию, активаторы, антиоксиданты.

Припой в пастах может быть как составным (свинец, олово и серебро в разных пропорциях), так и просто свинцовым. Последний вариант наиболее распространен.

Очищенные контакты обмазывают пастой, соединяют между собой и нагревают любым способом. Флюс, выполнив свою работу, испаряется (частично), а входящий в состав пасты припой моментально плавится и качественно соединяет спаиваемые компоненты.

Проникаемость припоя при таком способе очень высока, качество соединения намного лучше, чем при использовании твердого припоя.

Как припаять провод без паяльника

Пайку при помощи пасты применяют не только при отсутствии паяльника. Для монтажа радиокомпонентов с контактами SMD, такой способ просто незаменим.

Еще одно преимущество пасты в том, что она покрывает зачищенные контакты, уменьшая вероятность окисления при температурном испарении флюса. Консистенция как у сметаны, при нагреве она не успевает стать более жидкой, и стечь с места пайки. Припой моментально обволакивает контакты и остается на поверхности деталей.

Пример пайки паяльной пастой без паяльника на этом видео.

Еще одним удобным материалом при отсутствии паяльника является паяльная лента.

Как припаять провод без паяльника

Фактически – это тонкая фольга из припоя. С ее помощью удобно соединять скрутки проводов. Технология следующая:

  1. Зачищаем провод, формируем скрутку;
  2. Обрабатываем флюсом;
  3. Оборачиваем место пайки лентой;
  4. Нагреваем любым способом, кроме паяльника.

Флюс находится внутри рулончика припоя, и не испаряется при нагреве. Тонкая лента быстро плавится, и припой заполняет собой мельчайшие щели в месте соединения.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
