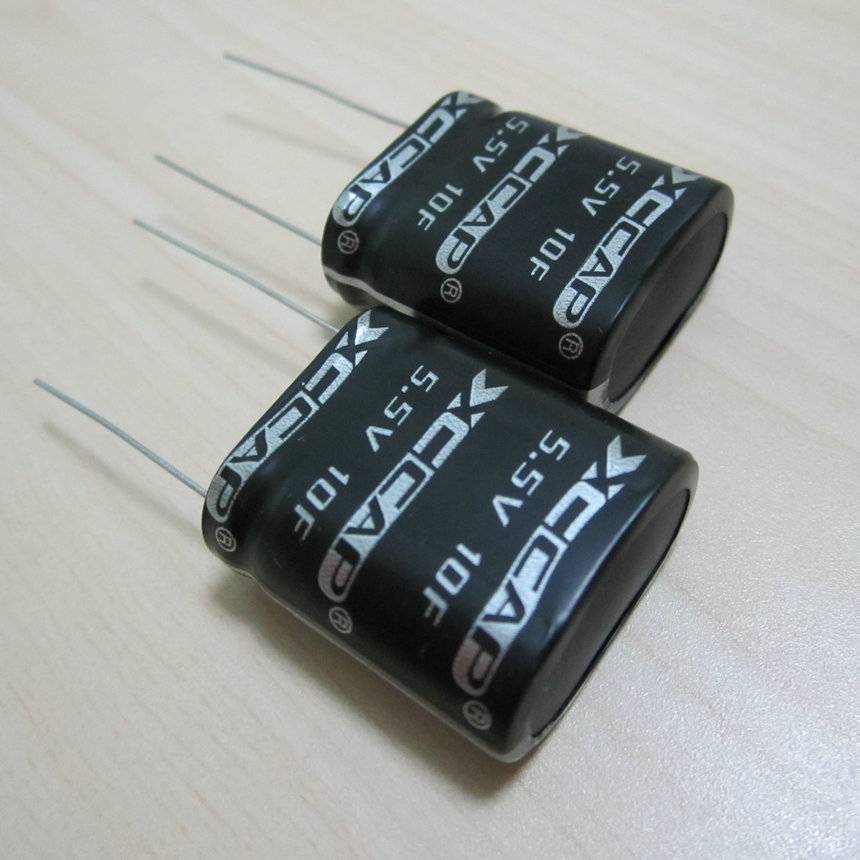

Суперконденсатор

Схемы питания на основе суперконденсаторов

В некоторых схемах ценным преимуществом является возможность поддерживать питание процессора и ключевых компонентов, например, после сбоя электросети, чтобы должным образом завершить работу операционной системы, сохранить наиболее важные данные в памяти или восстановить информацию из энергозависимой памяти после того, как питание вернется в норму.

В некоторых случаях можно эффективно использовать энергию запасенную в классических электролитических конденсаторах, фильтрующих источник питания. Но если для выполнения процедуры требуется большее количество энергии — стоит обратиться к суперконденсатору, работающему в режиме буферного питания.

Суперконденсатор
Принцип работы системы резервного питания с использованием суперконденсаторов

Принцип работы системы резервного питания с использованием суперконденсаторов показан на рисунке выше. После отключения основного блока питания, последовательно включенные суперконденсаторы отправляют энергию на потребитель через преобразователь. Дополнительные резисторы — за счет снижения эффективности схемы из-за потерь энергии — уравновешивают напряжение, предотвращая поломку одного из конденсаторов.

Такая простая схема, хотя и хорошо известная из инженерной практики по применению свинцово-кислотных аккумуляторов, не будет работать в большинстве реальных проектных ситуаций — основная проблема будет заключаться в сильном импульсе тока, который появляется при зарядке суперконденсатора сразу после включение питания устройства. Поэтому должны быть предусмотрены соответствующие меры по исправлению положения.

Суперконденсатор
Схема для устранения проблемы сильного импульса тока, возникающего при зарядке суперконденсатора

Одно из самых простых практических приложений для устранения этой проблемы показано на рисунке. Резистор R используется для ограничения зарядного тока.

Диод Шоттки защищает схему от обратных токов, благодаря чему зарядка конденсатора возможна только через резистор. Схема адаптирована для питания от источников постоянного напряжения с напряжением, превышающим как минимум на 0,3 В напряжение поддержки, необходимое для правильной работы процессора. Важным требованием является обеспечение высокого сопротивления источника после его выключения, иначе суперконденсатор будет разряжаться непосредственно на источник, что значительно сократит время поддержки.

Суперконденсатор
Универсальное применение схемы резервного питания с использованием суперконденсаторов

Гораздо лучшим и более универсальным решением является схема питания, показанная на рисунке выше. Дополнительный диод Шоттки, подключенный последовательно с резистором R, предотвращает разряд ионистора от основного источника питания или других блоков устройства. Полевой транзистор позволяет программно выбрать источник напряжения — в состоянии проводимости он обеспечивает путь с низким сопротивлением, который соединяет выводы питания процессора с основным источником питания устройства, и отключение (после обнаружения падения напряжения) позволяет начать разрядку суперконденсатора после перевода микроконтроллера в режим пониженного энергопотребления (STOP).

Стоит обратить внимание на то, что большой ошибкой может быть попытка использовать суперконденсатор вместо никель-металлгидридной аккумуляторной батареи для поддержания часов RTC и памяти RAM. Это решение будет работать только в тех устройствах, которые во время нормальной работы постоянно или большую часть времени подключены к другому источнику питания (например часы с питанием от сети)

Следует помнить, что суперконденсаторы характеризуются относительно высокими токами саморазряда, а значит время поддержки ионистором RTC или RAM памяти будет во много раз меньше, чем в случае даже небольшой литиевой батареи или никель-металлогидридного АКБ.

Концепция

Конденсаторы большой ёмкости накапливают электрический заряд за счёт двойного электрического слоя. Двойной электрический слой (ДЭС) позволяет сохранять энергетический потенциал на несколько порядков выше, чем это может обычный конденсатор.

ДЭС – это прослойка между обкладками из ионов, покрывающая поверхность частиц на границе фаз. Заряд одного слоя ионов компенсируется потенциалом второго слоя противоионов. Толщина ДЭС ничтожно мала, в то же время площадь пористых обкладок огромна.

Ионистор использует ДЭС между углем и электролитом. Электрод – это твёрдый активированный уголь, а электролит представлен в жидкой форме. При плотном контакте этих двух сред положительные и отрицательные полюсы имеют между собой очень узкий зазор. При воздействии электрического поля образуется двойной электрический слой на граничащей с углём поверхности электролита.

Суперконденсатор
Ионистор с двойным электрическим слоем

Применение двойного электрического слоя вместо диэлектрика даёт возможность неограниченно увеличивать поверхность электрода. В результате небольшой суперконденсатор может обладать ёмкостью в несколько фарад при напряжении от 2 до 10 вольт.

Ионистор своими руками

Для изготовления суперконденсатора своими руками потребуются:

  • фольга, можно взять вкладку из пачки сигарет, она будет диэлектриком;
  • таблетка активированного угля, это будет электрод;
  • клей ПВА в качестве электролита.

Изготавливают простейший ионистор своими руками следующим образом:

  1. Мелко размолотый уголь перемешивают с клеем ПВА.
  2. Кистью наносят смесь на один отрезок фольги.
  3. После каждой просушки наносят следующий клеевой слой. Трех слоев вполне достаточно для изготовления ионистора.
  4. На высушенную поверхность накладывают второй отрезок фольги после обработки клеем ПВА.
  5. Приложив с двух сторон модели проводки от батарейки, заряжают самодельный ионистор.

Самодельный ионистор

Продемонстрировать возможности самоделки можно, услышав сигнал подсоединённого маломощного динамика, или, если применить его для свечения светодиода.

Частота, с которой создаются новые модели суперконденсаторов, настолько большая, что порой трудно запоминать новые названия. Специалисты ожидают скорого появления высоковольтных иониксов, которые совершат технологическую революцию во всех сферах деятельности человека.

Литература

1. Vishay — Vishay ESTA — Vishay Brands// https://www.vishay.com/company/brands/esta/

2. Power Capacitors// www.vishay.com/docs/49631/49631_vmn-pl0332-1104.pdf

3. Vishay — Capacitors — Induction Heating// https://www.vishay.com/capacitors/hcp-ind-heating/

4. Vishay — Capacitors — Power Electronic// https://www.vishay.com/capacitors/app-power-electronic/hcp-power-elec/

5. Vishay — Capacitors — Low voltage AC// https://www.vishay.com/capacitors/app-low-voltage-ac/hcp-low-volt-ac/

6. Vishay — Capacitors — Pha… Power Capacitors — High Voltage Power Capacitors https://www.vishay.com/capacitors/list/product-13045/

7. Vishay — Capacitors — HV Power Supplies// https://www.vishay.com/capacitors/app-hv-power-supplies/hcp-hv-power-supplies/.

Предлагаемые изделия имеют следующие области применения: первичное и вторичное выпрямление, обратная связь в операционных усилителях, прецизионные делители напряжения, шунты измерительных приборов.

Технические характеристики:

  • Величина ТКС ±0,2ppm/°C (-55…125°C)
  • Уход номинала после 10000 часов работы (0,15Вт; 70°C) не более 0,005%
  • Номиналы 5 Ом…121 кОм
  • Заказ нестандартного номинала (1К2345) не влияет на стоимость изготовления
  • Устойчивость к электростатическому напряжению 25кВ
  • Рассеиваемая мощность 0,6Вт при 70°C; 0,3Вт при 125°C
  • Наводимая термоЭДС 0,1мкВ/°C
  • Безындуктивный и безъемкостной корпус
  • Уровень токовых шумов менее -40дБ
  • Уход номинала под воздействием напряжения менее 0,1ppm/В
  • Стабилизация номинала в течение 1с после шокового температурного воздействия (уход номинала 10ppm)
  • Паразитная индуктивность менее 0,08мкГн.
Популярные статьи  Номинальные напряжения распределительных сетей

Применение ионисторов

Ионисторы получили заслуженное применение в качестве источников резервного питания во множестве устройств. Начиная с питания таймеров телевизоров и СВЧ-печей, и заканчивая сложными медицинскими приборами. На платах памяти, как правило, установлены ионисторы. При смене батареи в видео или фотокамере, ионистор поддерживает питание схем памяти, отвечающих за настройки, это же касается музыкальных центров, компьютеров и другой подобной техники. Телефоны, электронные счетчики электроэнергии, охранные системы сигнализации, электронные измерительные приборы и приборы медицинского применения – везде нашли применение суперконденсаторы.

Малые ионисторы на основе органических электролитов обладают максимальным напряжением около 2,5 вольт. Для получения более высоких допустимых напряжений, ионисторы соединяют в батареи, обязательно применяя шунтирующие резисторы.

К преимуществам ионисторов относится:

Применение двойного электрического слоя

Продолжительное время обладателями высоких значений внутренней емкости являлись конденсаторы электролитического вида. В различных устройствах изготавливались разнообразные обкладки, у одних они производились из металла, в других в виде электролита, где изоляцией являлся оксид используемого металла. Причем у обыкновенных конденсаторов внутренняя емкость имеет значение значительно ниже и равна долям фарада, чего на практике недостаточно для питания потребителей вместо аккумуляторных батарей.

Для обеспечения питания для электропотребителей были разработаны устройства на основе применения двойного электрического поля. Данное явление может возникать на границах материала или вещества при определенных условиях в жидком или твердом состоянии. В результате образуются два слоя разнополярных ионов одинакового размера, получается своеобразный конденсатор с электродами, между которыми образуется минимальное расстояние равное нескольким атомам.

Производительность суперконденсаторов

Суперконденсатор

Она определяется с точки зрения электрохимической активности и химических кинетических свойств, а именно: электронной и ионной кинетикой (транспортировкой) внутри электродов и эффективностью скорости переноса заряда на электрод/электролит. Для высокой производительности при использовании материалов на основе углерода с EDLC важна удельная площадь поверхности, электропроводность, размер пор и отличия. Графен с его высокой электропроводностью, большой площадью поверхности и межслойной структурой привлекателен для использования в EDLC.

В случае псевдоконденсаторов, несмотря на то что они обеспечивают превосходную емкость по сравнению с EDLC, они все же ограничены плотностями малой мощностью микросхемы кмоп. Это объясняется плохой электропроводностью, ограничивающей быстрое электронное движение. Кроме того, окислительно-восстановительный процесс, который ведет процесс зарядки/разрядки, может повредить электроактивные материалы. Высокая электропроводность графена и его отличная механическая прочность делают его пригодным в качестве материала в псевдоконденсаторах.

Исследования адсорбции на графене показали, что она происходит в основном на поверхности графеновых листов с доступом к большим порам (т.е. межслойная структура является пористой, обеспечивая легкий доступ к ионам электролита). Таким образом, для лучшей производительности следует избегать агломерации графена без пор. Производительность может быть дополнительно улучшена путем модификации поверхности путем присоединения функциональных групп, гибридизации с электропроводящими полимерами и путем образования композитов графена/оксида металла.

Разновидности суперконденсаторов

Где применяется освещение искусственное

Ионисторы делятся на три вида:

  1. Идеальный ионистор. Название было присвоено ионному конденсатору, в котором электроды из углерода поляризовались на 100%. При полном отсутствии электрохимических процессов энергия накапливается благодаря ионному переносу электронов с одного на другой электрод. Электролитом в «идеальных» ионисторах служат растворы основания KOH и серной кислоты H2SO4.
  2. Гибридные ионисторы – это конденсаторы со слабо поляризуемыми электродами. Скопление энергии в ДЭС происходит на поверхности одного из электродов.
  3. Псевдоионисторы обладают высокой удельной ёмкостью. На поверхности электродов происходят возвратные электрохимические реакции.

Устройство ионистора

Практическое использование ионисторов

Современные модели суперконденсаторов стали использоваться в сферах транспорта и бытовой электроники.

Транспортные средства

С недавнего времени в схему питания электротранспорта всё чаще стали встраивать мощные ионистры.

Тяжёлый и общественный транспорт

На улицах мегаполисов мира стали появляться электробусы. В Москве можно увидеть общественный транспорт, работающий на энергии бортовых ионисторов. Отечественные электрические автобусы вышли на городские маршруты столицы в мае нынешнего года.

На тяжёлых транспортных средствах суперконденсаторы используются как вспомогательный источник питания.

Автомобили

Ведущие производители электромобилей, такие как Тесла и Ниссан, пользуясь международными выставками, представляют каждый раз новые модели, системы питания которых построены на ионисторах. Российский опытный образец Ё-мобиль использует суперконденсатор как основной источник энергии.

Суперконденсатор
Автомобильный ионистор

Дополнительная информация. На автомобилях, работающих на жидком топливе, стали устанавливать ионисторы для обеспечения лёгкого пуска двигателя в условиях Крайнего Севера.

Суперконденсатор
Суперконденсатор с АКБ для облегчённого пуска двигателя

Автогонки

Для пропаганды и рекламы автомобилей, работающих на ионисторах, ведущие автоконцерны постоянно проводят автогонки на таких автомашинах. Зрители на таких мероприятиях проявляют большой интерес к перспективе развития электрического индивидуального транспорта.

Бытовая электроника

Суперконденсаторы стремительно ворвались в сферу бытовой электроники. Их можно заметить в блоках резервного питания ноутбуков, смартфонов. Ионисторы встроены в операционные блоки персональных компьютеров. Они предохраняют от потери данных во время аварийных отключений от постоянного источника электроэнергии.

Суперконденсатор
Ионистор для бесперебойного питания ПК

Особенности применения

Широкую популярность ионисторы приобрели благодаря стремлению человечества найти новые и более эффективные средства для того, чтобы накапливать и сохранять энергию длительное время. Основным достоинством, определившим его распространение, стала возможность суперконденсатора за короткий период времени импульсно выделять значительную энергию от 0,1 с до 10 с.

Ионисторы нашли применение в установках и технике, где необходим быстрый и качественный запуск электрооборудования в короткий промежуток времени даже при отрицательных температурах. При этом уменьшаются максимальные токовые нагрузки и приводит к экономии средств. Не исключено и применение для запуска двигателя внутреннего сгорания.

Суперконденсатор

При соединении конденсаторов в батарею возможно добиться максимальной емкости сопоставимой с аккумуляторной для питания электромобилей. Однако при этом вес источника питания будет значительно выше чем у обычных аккумуляторов. Разработчикам практически удалось решить проблему превышающего веса, для этого необходим графен однако такое возможно пока только в лабораторных условиях.

Популярные статьи  Строение атомов - элементарные частицы вещества, электроны, протоны, нейтроны

В настоящее время одним самых наиболее удачных применений ионисторов стало использование в общественном электротранспорте. В конструкции такой техники применяются устройства бесперебойного питания в которых присутствуют суперконденсаторы.

Аварийное освещение в которых установлены конденсаторы большой емкости вместо аккумуляторов имеют значительное преимущество перед системами с обычными аккумуляторами.

Виды суперэлектролитов

Все известные образцы электролитических изделий этого класса подразделяются на следующие виды:

  • Двухслойные конденсаторные структуры (ДСК);
  • Гибридные электролитические элементы;
  • Псевдоконденсаторы.

Рассмотрим каждый из них чуть подробнее.

Двухслойные структуры имеют в своём составе два пористых электрода с проводящим углеродным покрытием, разделенных особым составом (электролитным сепаратором). Процесс аккумулирования энергии в этих образованиях осуществляется за счет разделения противоположных по знаку зарядов, сопровождающегося образованием на электродах значительных по амплитуде потенциалов.

На величину электрического заряда таких структур существенное влияние оказывает емкость двойного накопительного слоя, выполняющего функцию своеобразного поверхностного конденсатора. Между собой эти две накопительные системы соединяются в последовательную цепочку посредством объединяющего их электролита.

Дополнительная информация. В данном случае он играет роль проводника с ионным типом проводимости.

Гибридные электролиты можно отнести к категории переходных структур, занимающих промежуточное положение между аккумулятором и конденсатором. Выбор такого названия для этих изделий обусловлен тем, что электроды в них изготавливаются из материалов разного типа, вследствие чего характер накопления зарядов несколько различен.

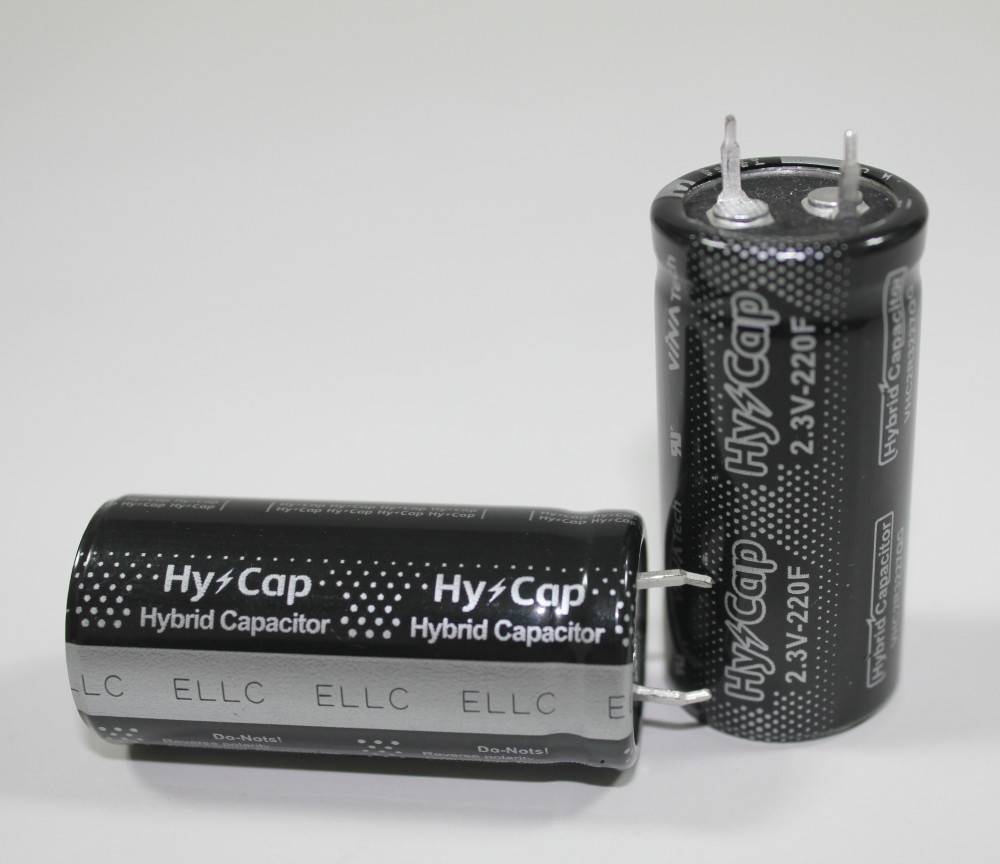

Гибридный конденсатор

Обычно функцию катода в них выполняет материал, обладающий так называемой «псевдо ёмкостью», а процесс аккумулирования заряда происходит вследствие протекания окислительно-восстановительных реакций. Такая «архитектура» электролитов этой группы позволяет увеличить суммарную емкость конденсатора, а также расширить диапазон допустимых напряжений.

В этих изделиях чаще всего применяются сложные сочетания материала электродов, представляющих собой комбинацию из особого типа проводящих полимеров (или смешанных оксидов). Ведутся исследования по другим перспективным материалам (композитам, в частности), получаемым методом осаждения оксидов металлов на углеродные основания или полимеры.

Псевдоконденсаторы по своим техническим показателям гораздо ближе к перезаряжаемым аккумуляторным батареям, имеющим два твёрдотельных электрода. В основе их действия лежит сочетание следующих двух механизмов:

  • Процессы заряда и разряда (аналогичные реакциям, происходящим в обычных аккумуляторах);
  • Взаимодействия электростатического характера, присущие структурам с двойным электрическим слоем.

Приставка «псевдо» означает, что емкость этих элементов определяется не столько характером электростатических процессов, сколько зависимостью от реакций, связанных с переносом электролитических зарядов.

Конструкция и использование ионисторов

Суперконденсаторы по устройству и принципу работы отличаются от классических электролитических конденсаторов, хотя кажутся на них похожими. Основное отличие состоит в том, что суперконденсаторы имеют более сложную форму — их название, электрический двухслойный конденсатор (EDLC), указывает на двухслойную структуру. Облицовка конденсатора отделена от электролита «собственными» диэлектрическими слоями, что делает заменяющую модель такого конденсатора включающей в себя два последовательно соединенных конденсатора. Между облицовками имеется дополнительный слой ионопроницаемого сепаратора, предназначенный для предотвращения случайного замыкания электродов.

СуперконденсаторСхема суперконденсатора EDLC

Конструктивно похожие на EDLC конденсаторы представляют собой так называемые гибридные конденсаторы, в которых накопление электрического заряда происходит с помощью двух механизмов. Первый из них — типичный для конденсаторов, то есть за счет накопления электростатической энергии. Второй механизм основан на электрохимических явлениях, которые заставляют суперконденсатор вести себя как обычная батарея. Такой гибридный принцип работы делает характеристики заряда и разряда немного более сложными, чем у классических конденсаторов, но поведение суперконденсаторов в реальных схемах будет определяться в основном электростатической составляющей. Это означает почти линейное падение напряжения в зависимости от степени заряда, что является большой трудностью для разработчиков.

Как подобрать конденсатор

Конденсатор электролитический

Для лучшего понимания алгоритма правильных действий можно изучить процесс выбора конденсатора при подключении электродвигателя к разным источникам питания. Если применяется трехфазная сеть, подойдет формула емкости:

С = (к * Iф)/U,

где:

  • к – фиксированный коэффициент, равный 2 800/ 4 800 для схемы «звезда»/ «треугольник», соответственно;
  • Iф – ток в цепи статора, который производители указывают на шильдике либо в сопроводительной документации;
  • U – напряжение питания.

В упрощенном варианте специалисты берут 6-7мкФ на каждые 0,1 кВт потребляемой мощности. При значительных механических нагрузках обмотка может сгореть. Мягкий запуск электрического двигателя обеспечивает дополнительный конденсатор. Он выполняет свои функции в течении 2-5 секунд. Емкость выбирают в 2,5-3,5 больше результата предыдущего расчета. Номинальное напряжение – на 50-70% выше рабочих параметров сети питания.

Суперконденсатор
Подключение электродвигателя через конденсатор

Асинхронный двигатель подключают к однофазному источнику. В этом варианте необходимо создать сдвиг фазы для начала вращения ротора. Пуск обеспечивает отдельная обмотка. В эту цепь устанавливают специальный конденсатор. Для упрощенной схемы выбора берут 8-12 мкФ на каждые 0,1 кВт потребляемой мощности.

К сведению. Чтобы исключить перегрев и повреждение деталей, рекомендуется подключение индуктивных нагрузок такого типа через конденсаторы, рассчитанные на рабочее напряжение не менее 450 V.

Расчет гасящего конденсатора для подключения светодиодной ленты можно сделать по формуле:

С = (4,45*I)/(Uп-Uд),

где:

  • I – ток в цепи;
  • Uп (Uд) – напряжение источника питания (падение на диодах), соответственно.

Встроенные контроллеры ионисторов

Использование стандартного встроенного контроллера заряда / разряда — хороший выбор для более требовательных приложений с суперконденсаторами. В настоящее время на рынке появляется все больше продуктов этого типа — каждый из них предлагает несколько иной набор функций и параметров, что позволяет адаптировать силовые цепи к конкретным требованиям приложения.

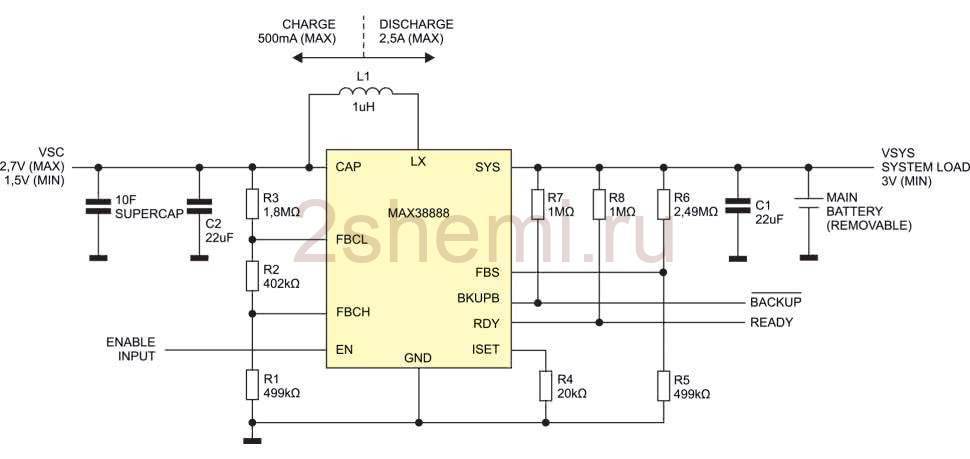

СуперконденсаторСхема применения контроллера MAX38888, действующего как «реверсивный» преобразователь постоянного тока

Рассмотрим микросхему MAX38888. Это обратимый преобразователь постоянного тока в постоянный, позволяющий просто реализовать функции управления потоком энергии между суперконденсатором и основным источником питания (батареями или аккумулятором). Схема позволяет заряжать суперконденсатор током до 500 мА, а после потери основного источника питания (после извлечения аккумулятора) позволяет запитывать системную часть (шину питания основного устройства) током до 2,5 А. Схема включения контроллера MAX38888 показана на рисунке.

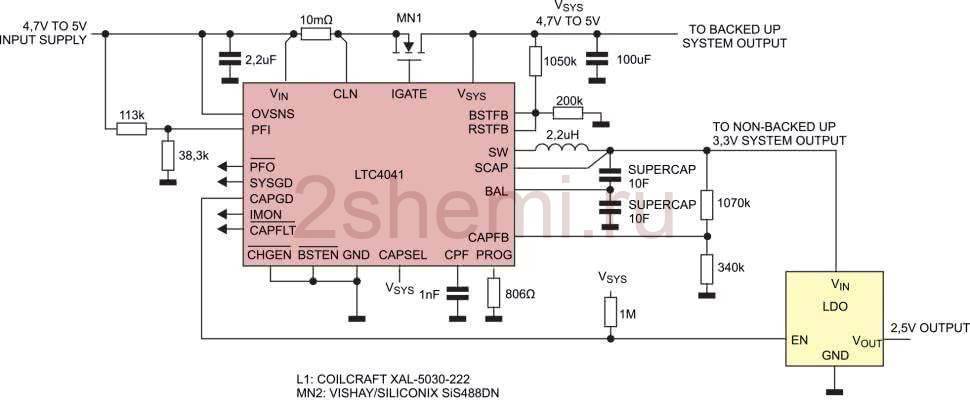

СуперконденсаторСхема применения микросхемы LTC4041 с двумя суперконденсаторами

Другой пример специализированного контроллера суперконденсатора — микросхема LTC4041. Встроенный активный балансировщик обеспечивает прямое подключение двух последовательных суперконденсаторов к контроллеру. Один и тот же блок понижающего / повышающего преобразователя постоянного тока может работать в двух направлениях, поддерживая как зарядку суперконденсатора, так и разряд на нагрузку.

Популярные статьи  Продольная компенсация реактивной мощности - физический смысл и техническая реализация

В схемах требующих более высоких рабочих напряжений, можно использовать расширенный контроллер серии LTC3350. Система обеспечивает последовательное соединение до четырех суперконденсаторов, предлагает функцию активного балансира, двунаправленный понижающий / повышающий преобразователь и ряд уникальных функций, в том числе 14-битный преобразователь АЦП для контроля напряжений, токов, емкости и так далее. Он также оснащен активными ограничителями перенапряжения и двойным транзисторным контроллером с «идеальным диодом» для передачи энергии на суперконденсаторы и обратно без потерь.

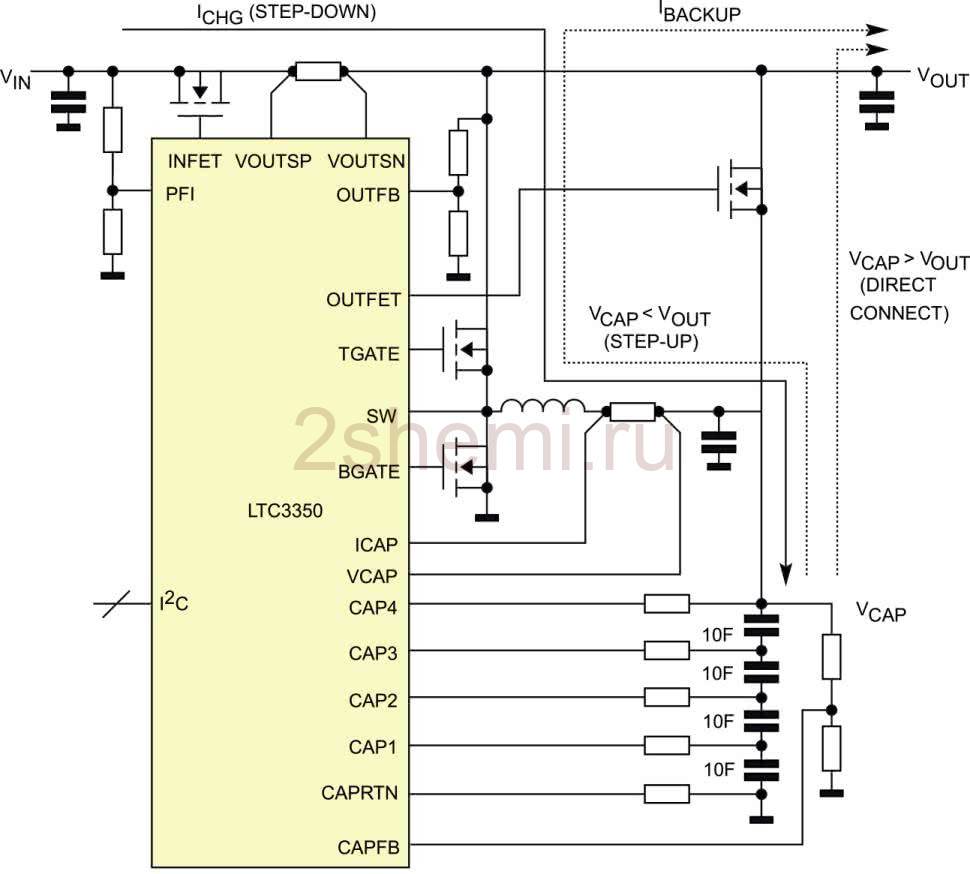

СуперконденсаторСхема применения расширенного контроллера серии LTC3350, разработанного для систем, требующих высоких рабочих напряжений

ON Semiconductor подготовила интересное предложение для разработчиков, работающих над фотовспышками и другими приборами, требующими подачи сильных импульсов тока (до 4 А) на мощные светодиоды. CAT3224 — это специализированный контроллер ионистора, который также предлагает два высокопроизводительных встроенных источника тока и активный балансировщик для подключения двух суперконденсаторов.

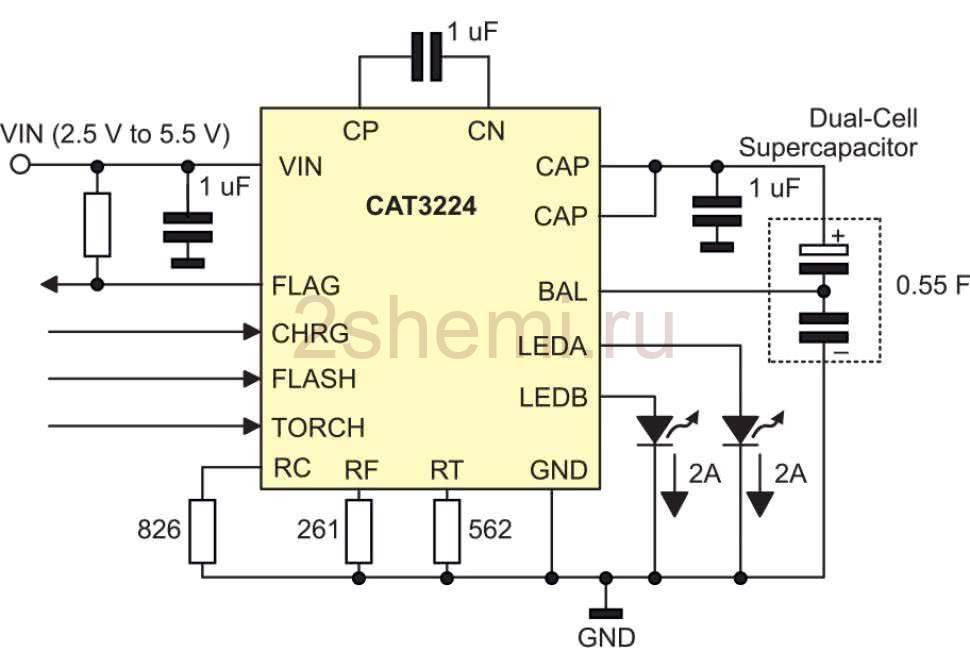

СуперконденсаторСхема на базе микросхемы CAT3224, которая позволяет подавать сильные импульсы тока на мощные светодиоды

Представленное решение является еще одним примером отличного взаимодействия между батареями (в данном случае рекомендуются литий-ионные) и суперконденсаторами.

Простые способы присоединения электромотора

Простейшее включение моторов – присоединение к трёхфазной сети. Электрообмотки мотора соединяются двумя способами:

Порядок соединения указаны на крышке клеммника с обратной стороны.

Внимание! Соединение обмоток «треугольником» быстро выводит двигатель на максимальную мощность, но тогда величина пускового тока возрастает семикратно. Плавный пуск, при отсутствии пускового реостата, затруднён

Соединение обмоток «звездой» позволяет устойчиво и длительно работать мотору при плавном запуске. Машина выдерживает кратковременные перегрузки и не перегревается. Мощность её несколько ниже, чем при альтернативном подключении.

Соединить в одну точку начала обмоток могут уже при изготовлении. На клеммник выводят только три их конца. Поэтому выводы просто подключают к фазам сети. Направление вращения выбирают, изменяя местами подключение выводов к двум соседним фазам.

Схема

Вот схема второго прототипа батареи.

Оговорюсь сразу: солнечной панели и второго аккумулятора в ней нет. Тут также используется линейка из суперконденсаторов с балансной платой. Также добавлен контроллер заряда аккумулятора, пара переключателей, вольтметр и сам небольшой аккумулятор емкостью 7,5АЧ.Работа устройства такова: перед запуском авто открываем капот и счелкаем верхний по схеме переключатель. Через мощный 50 Ваттный резистор сопротивлением 1 Ом, ионистор начинает заряжаться от аккумулятора. Заряжать напрямую без этого резистора нельзя, так как для аккумулятора это будет равносильно короткому замыканию.

На все про все уходит 15 минут времени. Для меня это не критично. После этого можно заводить авто и ехать. Также парально резистору воткнут диод Шоттки. Он служит для зарядки аккумулятора после того как двигатель запущен.А заряжается аккумуляторная батарея через контроллер зарядки.

Он нужен для того, чтобы каждый раз не щелкать переключатель включения, а один раз включить и ехать: встать у магазина и уйти на пару часов. И если ионистор начнет тянуть из аккумулятора ток, и разряжать его ниже 11,4 В, то контроллер зарядки тут же его отключит. Тем самым защитит батарею от полного разряда, что может ее погубить раньше срока.Нижний по схеме переключатель служит для подключения вольтметра либо к ионисторам, либо к батарее.

Концепция

Конденсаторы большой ёмкости накапливают электрический заряд за счёт двойного электрического слоя. Двойной электрический слой (ДЭС) позволяет сохранять энергетический потенциал на несколько порядков выше, чем это может обычный конденсатор.

ДЭС – это прослойка между обкладками из ионов, покрывающая поверхность частиц на границе фаз. Заряд одного слоя ионов компенсируется потенциалом второго слоя противоионов. Толщина ДЭС ничтожно мала, в то же время площадь пористых обкладок огромна.

Ионистор использует ДЭС между углем и электролитом. Электрод – это твёрдый активированный уголь, а электролит представлен в жидкой форме. При плотном контакте этих двух сред положительные и отрицательные полюсы имеют между собой очень узкий зазор. При воздействии электрического поля образуется двойной электрический слой на граничащей с углём поверхности электролита.

Суперконденсатор
Ионистор с двойным электрическим слоем

Применение двойного электрического слоя вместо диэлектрика даёт возможность неограниченно увеличивать поверхность электрода. В результате небольшой суперконденсатор может обладать ёмкостью в несколько фарад при напряжении от 2 до 10 вольт.

Важно! Совершенствование ионистора приведёт к тому, что в большинстве случаев будут использовать суперконденсатор вместо аккумулятора

Разновидности суперконденсаторов

В настоящее время все ультраконденсаторы разделяют на три основных вида:

  1. Двухслойные.
  2. Гибридные.
  3. Псевдоконденсаторы.

Двухслойные конденсаторы

Данные устройства представляют собой изделие в конструкции которых применяются электроды с наличием пор, покрытых углеродом повышенной проводимости между ними находится специальный сепаратор. Благодаря разделению зарядов на электродах происходит образование значительного значения потенциала, в результате чего происходит накопление энергии.

Суперконденсатор

Двойной слой в такой конструкции выполняет роль конденсатора поверхностного. Благодаря электролиту два слоя объединяются в последовательную цепочку.

Гибридный суперконденсатор

Данный вид накопителей электроэнергии считается промежуточным между аккумуляторами и конденсаторами. В конструкции таких устройств применяются электроды, изготовленные из различных материалов, в результате чего емкость заряд накапливается разными способами.

Суперконденсатор

Непосредственно сам процесс восстановления заряда происходит благодаря реакции окислительно-восстановительного вида. Такая конструкция позволяет значительно увеличить внутреннюю емкость и повысить рабочее напряжение. Электроды состоят из соединения сложных проводящих полимеров, которые в сочетании между собой представляют материал повышенных электрических характеристик.

 Псевдоконденсаторы

Данные устройства представляют собой изделия несколько похожие по свои основным характеристикам на АКБ, они имеют два твердых электрода.

Суперконденсатор

В результате чего стало возможным применять конденсатор вместо аккумулятора. Принцип действия состоит из двух основных механизмов:

  • рабочие циклы заряд-разряд;
  • электростатические реакции, которые наблюдаются в устройствах с двойным слоем.
